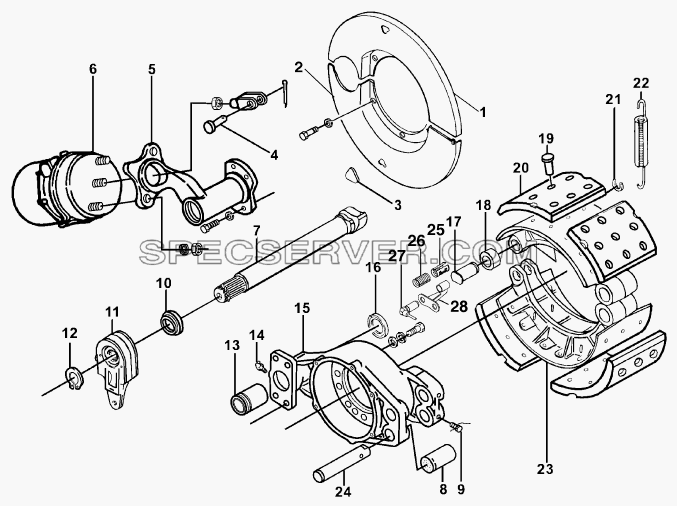

Запчасти: 3502B-T0400 Тормозной механизм задний правый для DFL-4251A

3502B-T0400 Тормозной механизм задний правый для DFL-4251A (список запасных частей)

3502B-T0400 Тормозной механизм задний правый для DFL-4251A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 2401ZAS03-053 Кронштейн
- 3501N-114 Масляное уплотнение в сборе
- 3502N-213 Ролик задней тормозной колодки
- 3502XZB-026 Щит заднего тормоза
- 3502ZAS01-085 Тормозная колодка задняя нижняя в сборе
- 3502ZAS01-185 Тормозная колодка задняя верхняя в сборе
- 3502ZAS03A-015 Тормозной механизм задний правый в сборе
- Q150B1012 Болт
- Q151B1435 Болт
- Q341B16 Гайка
- Q40310 Пружинная шайба
- Q40314 Пружинная шайба
- Q40316 Пружинная шайба
- Q500B0426 Шплинт
- Q50512200 Проволока контровочная
1 3502ZS01F-021 Пыльник нижний заднего тормоза в сборе
2 3502ZS01F-023 Верхний пыльник заднего тормоза
3 3501N-076 Забивка
4 3502N-018 Штифт
5 35ZAS01A-02029 Кронштейн задний левый с втулкой в сборе
6 3530ZB1-002-B Баллон пружинного тормоза заднего правого в сборе
7 3502ZAS01-041 Кулачный вал заднего левого тормоза
8 3502N-093 Втулка
9 3501N-134 Винт крепления оси колодки
10 Q1-35S92-02044-A Прокладное кольцо
11 SRH3551B6-010 Саморегулирующее устройство в сборе
12 3501N-046 Стопорное кольцо
13 3502N-039 Втулка
14 Q701B45 Пресс-маслёнка
15 3502XZB-025 Щит заднего тормоза в сборе
16 3502N-034 Сальник в сборе
17 3501N-102 Ось ролика
18 3501N-113 Нижняя опора в сборе
19 3501N12-106 Заклепка крепления фрикционного диска
20 3502ZAS01-105 Фрикционный диск заднего тормоза
21 3501N-118 Кольцо стопорное
22 3502N12-064 Возвратная пружина в сборе
23 3502N12-101-B Задняя тормозная колодка
24 3502N-132 Ось колодки
25 3550ZB1E-021 Втулка датчика АБС
26 35ZB6-01030 Электромагнитный клапан
27 3550ZB1E-020 Датчик АБС в сборе
28 24ABS-10012 Кронштейн заднего датчика
Запчасти: 2402ZB7D-010 Главный редуктор заднего моста и дифференциал с коническими шестернями для DFL-4251A

2402ZB7D-010 Главный редуктор заднего моста и дифференциал с коническими шестернями для DFL-4251A (список запасных частей)

2402ZB7D-010 Главный редуктор заднего моста и дифференциал с коническими шестернями для DFL-4251A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 2402Z937-026 Ведомая коническая шестерня заднего моста
- 2402ZB7D-010 Главный редуктор заднего моста и дифференциал с коническими шестернями в сборе
- 2402ZB7D-020 Задняя ведущая коническая шестерня с кронштейном подшипника в сборе
- 2402ZS02-310 Дифференциала конической шестерёнки
- 75,2 Внутреннее кольцо подшипника в сборе
- 752 Наружное кольцо подшипника в сборе
- Q150B1020-5 Болт стопорной пластины
- Q151B1460-0H1 Болт
- Q151B1640-0H1 Болт
- Q341B14-0H1 Гайка
- Q40310 Пружинная шайба
- Q403B14 Пружинчатая шайба
- Q40516 Пружинчатая шайба
- Q40524 Пружинчатая шайба
1 2402ZAS02-072 Желообразная плоская гайка
2 2402ZB-071 Плоская шайба
3 2402ZAS01-065 Фланец в сборе
4 2402ZB-069 Кольцо
5 2402ZB-060 Манжета ведущей конической шестерни в сборе
6 2402ZS01-036 Гнездо подшипника ведущей конической шестерни
7 2402ZS01-081~088 Регулировочная прокладка ведущей конической шестерни
8 2402ZS01-037 Кольцо
9 27315E Подшипник в сборе
10 2502ZAS01-131-137 Регулировочная прокладка переднего подшипника ведущей конической шестерни
11 2402ZB-161-174 Регулировочная шайба переднего подшипника ведущей конической шестерни
12 27316E Подшипник в сборе
13 2402ZB-381 Регулировочная гайка подшипника дифференциала
14 7520E Подшипник в сборе
15 2402ZS01-356 Болт ведомой конической шестерни
16 2402ZS02-317 Левый корпус дифференциала конической шестерни
17 2402Z937-025 Ведущая коническая шестерня заднего моста
18 2402ZB-033 Задний подшипник ведущей конической шестерни
19 Q43145 Упорное кольцо вала
20 2402ZS01-115 Корпус редуктора заднего моста
21 2402ZS01-336 Опорная шайба шестерни полуоси
22 2402ZS01-335 Шестерня полуоси
23 2402ZS01-346 Опорная прокладка планетарной шестерни
24 2402ZS01-345 Планетарная шестерня
25 2402ZS01-331 Крестовина
26 2402ZS01-318 Правый корпус дифференциала конической шестерни
27 Q151B18100-oH1-J1 Болт для корпуса дифференциала
28 2402ZB-383 Стопорная пластина регулировочной гайки подшипника дифференциала
29 2402ZS01-117 Крышка подшипника дифференциала
30 Q151B24140-0H1 Болт крышки подшипника дифференциала

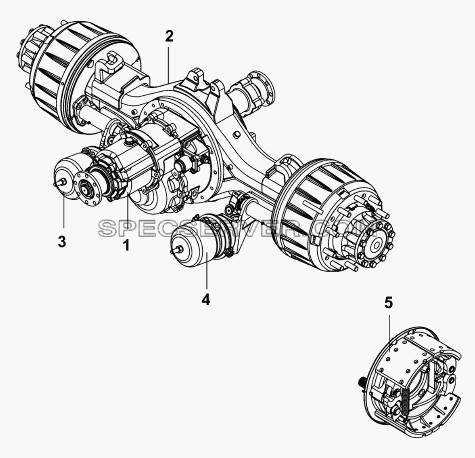

Запчасти: 2500010-ZB7D1 Система среднего моста для DFL-4251A

2500010-ZB7D1 Система среднего моста для DFL-4251A (список запасных частей)

2500010-ZB7D1 Система среднего моста для DFL-4251A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 25ZAS03B-00005 Ступица и тормоз среднего моста в сборе
1 2502ZB7D-010 Главный редуктор среднего моста в сборе
2 2501ZAS03-010 Корпус среднего моста в сборе
3 3530ZB1-002-B Баллон пружинного тормоза заднего правого в сборе
4 3530ZB1-001-B Задняя тормозная камера в сборе
5 3502ZAS03-010 Тормозной механизм средний левый в сборе
5 3502ZAS03-015 Тормозной механизм средний правый в сборе

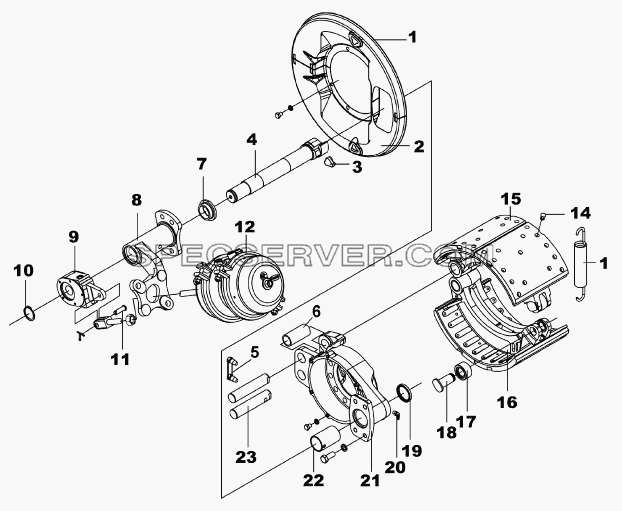

3503A-ZB700 Тормозной механизм средний левый для DFL-4251A (список запасных частей)

3503A-ZB700 Тормозной механизм средний левый для DFL-4251A (список запасных частей)

3503A-ZB700 Тормозной механизм средний левый для DFL-4251A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 3501N-114 Масляное уплотнение в сборе
- 3501N-118 Кольцо стопорное
- 3502N-213 Ролик задней тормозной колодки
- 3502XZB-026 Щит заднего тормоза
- 3502ZAS01-085 Тормозная колодка задняя нижняя в сборе
- 3502ZAS01-185 Тормозная колодка задняя верхняя в сборе
- 3502ZAS03-010 Тормозной механизм средний левый в сборе
- Q150B1012 Болт
- Q151B1435 Болт
- Q40310 Пружинная шайба
- Q40314 Пружинная шайба
- Q500B0426 Шплинт
- Q50512200 Проволока контровочная
1 3502ZS01F-023 Верхний пыльник заднего тормоза
2 3502ZS01F-021 Пыльник нижний заднего тормоза в сборе
3 3501N-076 Забивка
4 3502ZAS01-041 Кулачный вал заднего левого тормоза
5 3501N-134 Винт крепления оси колодки
6 3502N-093 Втулка
7 Q1-35S92-02044-A Прокладное кольцо
8 35ZAS01-02029 Кронштейн задний левый с втулкой в сборе
9 SRH3551B6-010 Саморегулирующее устройство в сборе
10 3501N-046 Стопорное кольцо
11 3502N-018 Штифт
12 3530ZB1-002-B Баллон пружинного тормоза заднего правого в сборе
13 3502N12-064 Возвратная пружина в сборе
14 3502N12-106 Заклепка крепления фрикционного диска
15 302ZAS01-105 Задний фрикционный диск
16 3502N12-101-B Задняя тормозная колодка
17 3502N-113 Ролик задней тормозной колодки в сборе
18 3501N-102 Ось ролика
19 3502N-034 Сальник в сборе
20 Q701B45 Пресс-маслёнка
21 3502XZB-025 Щит заднего тормоза в сборе
22 3502N-039 Втулка
23 3502N-132 Ось колодки
3503B-ZB700 Тормозной механизм средний правый для DFL-4251A (список запасных частей)

3503B-ZB700 Тормозной механизм средний правый для DFL-4251A (список запасных частей)

3503B-ZB700 Тормозной механизм средний правый для DFL-4251A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 3501N-114 Масляное уплотнение в сборе
- 3501N-118 Кольцо стопорное
- 3502N-213 Ролик задней тормозной колодки
- 3502XZB-026 Щит заднего тормоза
- 3502ZAS01-085 Тормозная колодка задняя нижняя в сборе
- 3502ZAS01-185 Тормозная колодка задняя верхняя в сборе
- 3502ZAS03-015 Тормозной механизм средний правый в сборе
- Q150B1012 Болт
- Q151B1435 Болт
- Q40310 Пружинная шайба
- Q40314 Пружинная шайба
- Q500B0426 Шплинт
- Q50512200 Проволока контровочная
1 3502ZS01F-023 Верхний пыльник заднего тормоза
2 3502ZS01F-021 Пыльник нижний заднего тормоза в сборе
3 3501N-076 Забивка
4 3502ZAS01-042 Кулачный вал заднего правого тормоза
5 3501N-134 Винт крепления оси колодки
6 3502N-093 Втулка
7 Q1-35S92-02044-A Прокладное кольцо
8 35ZAS01-02030 Кронштейн задний правый с втулкой в сборе
9 SRH3551B6-010 Саморегулирующее устройство в сборе
10 3501N-046 Стопорное кольцо
11 3502N-018 Штифт
12 3530ZB1-002-B Баллон пружинного тормоза заднего правого в сборе
13 3502N12-064 Возвратная пружина в сборе
14 3502N12-106 Заклепка крепления фрикционного диска
15 302ZAS01-105 Задний фрикционный диск
16 3502N12-101-B Задняя тормозная колодка
17 3502N-113 Ролик задней тормозной колодки в сборе
18 3501N-102 Ось ролика
19 3502N-034 Сальник в сборе
20 Q701B45 Пресс-маслёнка
21 3502XZB-025 Щит заднего тормоза в сборе
22 3502N-039 Втулка
23 3502N-132 Ось колодки

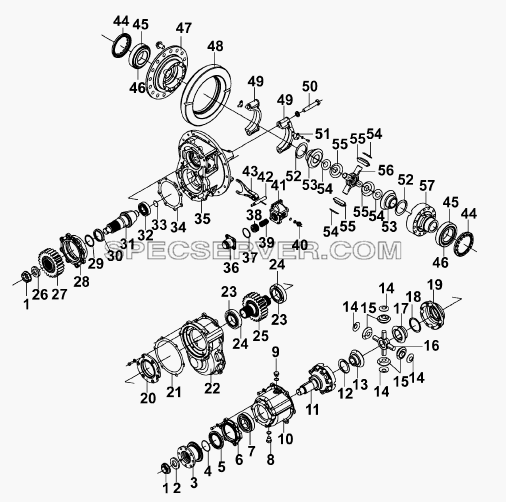

2502ZB7D-010 Главный редуктор среднего моста для DFL-4251A (список запасных частей)

2502ZB7D-010 Главный редуктор среднего моста для DFL-4251A (список запасных частей)

2502ZB7D-010 Главный редуктор среднего моста для DFL-4251A (список запасных частей)

Таблица запасных частей





№ Номер детали Наименование запчасти
- 2402ZB-161-174 Регулировочная шайба переднего подшипника ведущей конической шестерни
- 2402ZS01-356 Болт ведомой конической шестерни
- 24N-01066 Уплотнительная шайба
- 24N-01066 Уплотнительная шайба
- 2502Z33-566-570 Установочный палец
- 2502ZAS01- Плоская шайба
- 2502ZAS01-039 Круглый винт
- 2502ZAS01-083-088 Регулировочная прокладка ведущей конической шестерни
- 2502ZAS01-102 Регулировочная прокладка
- 2502ZAS01-131-137 Регулировочная прокладка переднего подшипника ведущей конической шестерни
- 2502ZAS01-140 Ведущая круглая шестерня среднего моста и переднее, заднее внутреннее кольцо в сборе
- 2502ZAS01-147 Кронштейн подшипника ведущей круглой шестерни
- 2502ZAS01-410 Межосевой дифференциал и его корпус в сборе
- 2502ZAS01-415 Межосевой дифференциал в сборе
- 2502ZB7D-010 Главный редуктор среднего моста в сборе
- 2502ZB7D-020 Ведущая коническая и ведомая круглая шестерня в сборе
- 2502ZB7D-310 Дифференциал с конической шестерней в сборе
- 25Z33-04012 Уплотнительное кольцо
- 25Z33-04017 Кольцо
- 25Z33-04017 Кольцо
- 25Z33-04021 Фетр
- 25Z33-04024 Кольцо
- 25Z33-04027 Фиксированный палец
- 25Z33-04028 Законтренное кольцо
- 25Z33-04029 Прокладка гнезда цилиндра
- 25Z33-04031 Болт
- 25Z33-04031 Болт
- 25ZAS01-04010 Механизм управления межосевым дифференциалом
- HZ-1 Macлocтoйkий гepмeтиk RTV
- Q150B1020 Болт
- Q151B14100-0H1 Болт
- Q151B1440-0H1 Болт
- Q151B1440-0H1 Болт
- Q151B18100-0H1-J1 Болт
- Q341B12 Гайка
- Q40112 Плоская шайба
- Q40310 Пружинная шайба
- Q40310 Пружинная шайба
- Q40310 Пружинная шайба
- Q40314 Пружинная шайба
- Q40314 Пружинная шайба
- Q40514 Тяжелая пружинная шайба
- Q40514 Тяжелая пружинная шайба
- Q40524 Пружинчатая шайба
- Q41214 Стопорная шайба
- Q500B0860 Шплинт
- Q72122 Вкладная пластина
- Q72122 Вкладная пластина
- Q80506 Штуцер впускной трубы
1 2402ZB-072 Гайка
2 2502ZAS01- Плоская шайба
3 2502ZAS01- Плоская шайба
4 2502ZAS01- Плоская шайба
5 2502ZAS01- Плоская шайба
6 2502ZAS01- Плоская шайба
7 2502ZAS01-419 Шариковый подшипник
8 24N-01072 Пробка сливного отверстия в сборе
9 24N-01065 Пробка отверстия уровня масла
10 2502ZAS01-411 Корпус межосевого дифференциала
11 2502ZAS01-417 Передний корпус межосевого дифференциала
12 2502ZAS01-436 Опорная шайба шестерни передней боковой
13 2502ZAS01-435 Передняя боковая шестерня
14 2502ZAS01-446 Опорная прокладка планетарной шестерни
15 2502ZAS01-445 Планетарная шестерня межосевого дифференциала
16 2502ZAS01-431 Крестовый вал
17 2502ZAS01-437 Задняя боковая шестерня
18 2502ZAS01-438 Опорная шайба задней боковой шестерни
19 2502ZAS01-418 Задний корпус межосевого дифференциала
21 2502ZAS01-469 Прокладка корпуса межосевого дифференциала
22 2502ZAS01-566-570 Кожух круглой шестерни
23 322,16 Внутреннее кольцо подшипника в сборе
24 3221,6 Внешнее кольцо подшипника в сборе
25 2502ZAS01-143 Ведущая круглая шестерня среднего моста
26 2502ZAS01-054 Установочная втулка ведомой круглой шестерни
27 2502ZAS01-051 Ведомая круглая шестерня среднего моста
28 2502ZAS01-036 Кронштейн подшипника ведущей конической шестерни
29 27315E Подшипник в сборе
30 27316E Подшипник в сборе
31 2502ZA937-025 Ведущая коническая шестерня среднего моста
32 2402ZB-033 Задний подшипник ведущей конической шестерни
33 Q43145 Упорное кольцо вала
34 2502ZAS01-081-082 Регулировочная прокладка ведущей конической шестерни
35 2502ZAS01-115 Корпус главного редуктора среднего моста
36 25Z33-04023 Цилиндр
37 25Z33-04019 Уплотнительное кольцо
38 25Z33-04016 Поршень
39 25Z33-04022 Возвратная пружина вилки
40 408 0068D Выключатель контрольной лампочки дифференциальной блокировки
41 25ZAS01-04011 Гнездо цилиндра
42 25Z33-04015 Валик вилки
43 25ZAS01-04026 Вилка
44 2402ZB-381 Регулировочная гайка подшипника дифференциала
45 752 Наружное кольцо подшипника в сборе
46 75,2 Внутреннее кольцо подшипника в сборе
47 2402ZS02-317 Левый корпус дифференциала конической шестерни
48 2502ZA937-026 Ведомая коническая шестерня среднего моста
49 2402ZS01-117
