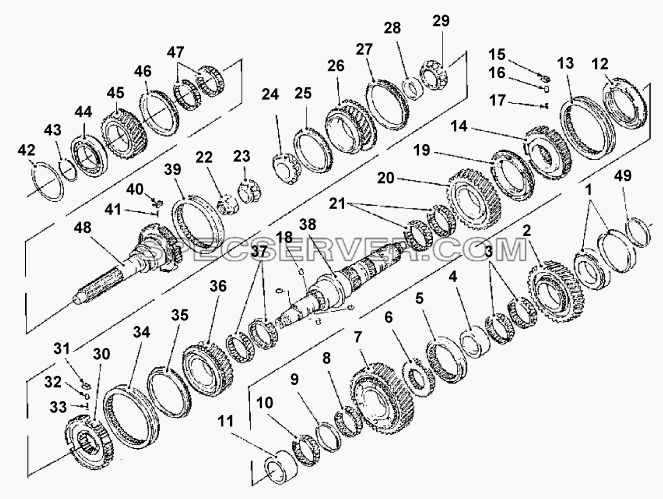

Запчасти: ZB7C0-DC12J-01 Первичный и вторичный вал в сборе для DFL-4251A

ZB7C0-DC12J-01 Первичный и вторичный вал в сборе для DFL-4251A (список запасных частей)

№	Номер детали	Наименование запчасти
-	DC12J150T-113	Насадка конического кольца синхронизатора первой передачи
-	DC12J150T-120	Синхронизатор первой передачи в сборе
-	DC12J150T-121	Внешнее коническое кольцо синхронизатора первой и второй передачи
-	DC12J150T-124	Насадка конического кольца синхронизатора второй передачи
-	DC12J150T-125	Зубчатая втулка и гнездо третьей и четвёртой передачи в сборе
-	DC12J150T-126	Синхронное кольцо второй передачи
-	DC12J150T-155	Втулка и насадка шестерни первой и второй передачи в сборе
-	DC12J150T-181	Коническое кольцо синхронизатора четвертой передачи
-	DC12J150T-189	Коническое кольцо синхронизатора третьей передачи
-	DC12J150T-621	Внешнее коническое кольцо синхронизатора вспомогательной и тихой передачи
-	DC12J150T-MA02-040	Крышка подшипника и сальник первого вала в сборе
-	DC12J150TA-100	Второй вал в сборе
-	DC12J150TM-122	Синхронизационное кольцо первой передачи
-	DC12J150TM-123	Внутреннее коническое кольцо синхронизатора первой и второй передачи
1	DC12J150T-465	Задний подшипник второго вала
2	DC12J150T-171	Ведомая шестерня задней передачи
3	DC12J150T-435	Игольчатый подшипник задней передачи
4	DC12J150T-128	Бегунок игольчатого подшипника задней передачи
5	DC12J150T-117	Скользящая зубчатая втулка задней передачи
6	DC12J150T-116	Фиксированное гнездо шестерни задней передачи
7	DC12J150T-110	Подшипник первой передачи в сборе
8	DC12J150T-440	Игольчатый подшипник первой передачи
9	DC12J150T-133	Разделительная втулка игольчатого подшипника первой передачи
10	DC12J150T-440	Игольчатый подшипник первой передачи
11	DC12J150T-132	Бегунок игольчатого подшипника первой передачи
12	DC12J150T-120	Синхронизатор первой передачи в сборе
13	DC12J150T-147	Скользящая зубчатая втулка второй и третьей передачи
14	DC12J150T-146A	Фиксированное гнездо шестерни второй и третьей передачи
15	DC6J90AT-184	Гнездо запорного штифта синхронизатора
16	DC6J90AT-183	Запорный штифт синхронизатора
17	DC12J150T-958	Пружина синхронизатора
18	DC12J150T-129	Палец
19	DC12J150T-170	Синхронизатор второй передачи в сборе
20	DC12J150T-115	Шестерня второй передачи в сборе
21	DC12J150T-445	Игольчатый подшипник
22	DC12J150T-145	Передняя стопорная шайба второго вала
23	DC12J150T-460	Передний подшипник второго вала
24	DC12J150T-450	Подшипник шестерни четвёртой передачи
25	DC12J150T-033	Синхронное кольцо вспомогательной коробки
26	DC12J150T-140	Шестерня четвертой передачи в сборе
27	DC12J150TA-182	Синхронное кольцо третьей и четвертой передачи
28	DC12J150T-921?929	Разделительная втулка подшипника шестерни четвертой передачи
29	DC12J150T-450	Подшипник шестерни четвёртой передачи
30	DC12J150T-136	Фиксированное гнездо шестерни третьей и четвертой передачи
31	DC6J90TA-184	Гнездо запорного штифта синхронизатора
32	DC6J90TA-183	Запорный штифт синхронизатора
33	DC6J90TB-186	Пружина синхронизатора
34	DC12J150T-137	Скользящая зубчатая втулка третьей и четвертой передачи
35	DC12J150T-182	Синхронизационное кольцо третьей и четвертой передачи
36	DC12J150T-130	Шестерня третьей передачи в сборе
37	DC12J150T-455	Игольчатый подшипник третьей передачи
38	DC12J150T-105	Второй вал КПП
39	DC12J150T-119	Зубчатая втулка КПП
40	DC12J150T-624	Стопорный блок синхронизатора демультипликатора
41	DC12J150T-039	Пружина синхронизатора вспомогательное коробки
42	DC12J150T-930?951	Регулировочная прокладка подшипника первого вала
43	DC12J150T-037	Борткольцо подшипника первого вала
44	DC12J150T-410	Подшипник первого вала
45	DC12J150T-035	Шестерня вводного вала в сборе
46	DC12J150T-033	Синхронное кольцо вспомогательной коробки
47	DC12J150T-445	Игольчатый подшипник
48	DC12J150TMA02-031	Первый вал КПП
49	DC12J150T-933	Шайба

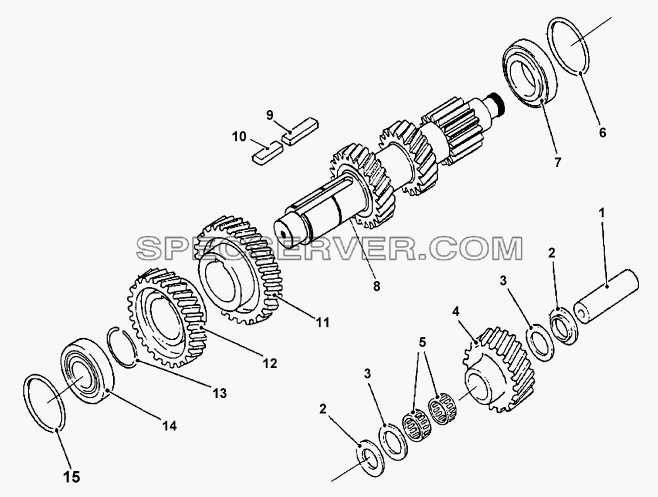

Запчасти: ZB7C0-DC12J-02 Промежуточный вал для DFL-4251A

ZB7C0-DC12J-02 Промежуточный вал для DFL-4251A (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	DC12J150T-092	Валик зацепленной шестерни задней передачи
2	DC12J150T-084	Борткольцо толкающего подшипника
3	DC12J150T-083	Толкающий игольчатый подшипник
4	DC12J150T-082	Зацепленная шестерня задней передачи
5	DC12J150T-430	Игольчатый подшипник постояного сцепленной шестерни для задней передачи
6	DC12J150T-651-667	Регулировочная прокладка заднего подшипника промежуточного вала
7	DC12J150T-425	Задний подшипник промежуточного вала
8	DC12J150T-048	Промежуточный вал
9	DC6J90TA-054	Шпонка
10	DC12J150T-055	Шпонка
11	DC12J150T-051	Шестерня четвертой передачи по промежуточному валу
12	DC12J150T-056	Сцепленная шестерня промежуточного вала
13	DC12J150T-053	Переднее борткольцо промежуточного вала
14	DC12J150T-420	Передний подшипник промежуточного вала
15	DC12J150T-061	Подложка-термокомпесатор промежуточного вала

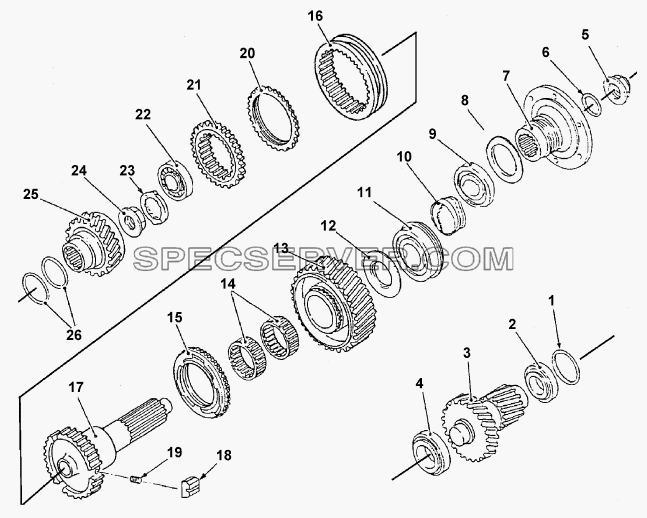

Запчасти: ZB7C0-DC12J-03 Вспомогательный вал для DFL-4251A

ZB7C0-DC12J-03 Вспомогательный вал для DFL-4251A (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	DC12J150T-(652-662)	Регулировочная прокладка заднего подшипника промежуточного вала
2	DC12J150T-480	Задний подшипник вторичного промежуточного вала
3	DC9J150T-648	Вторичный промежуточный вал
4	DC12J150T-475	Передний подшипник вторичного промежуточного вала
5	DC12J150T-167	Фланцевая гайка
6	DC12J150T-166	Фланцевое кольцо
7	DC12J150T-160	Выступ выводного вала в сборе
8	DC12J150T-156	Сальник крышки заднего подшипника
9	DC12J150T-157	Подшипник
10	DC12J150TMA01-521	Ведущая шестерня спидометра
11	DC12J150T-490	Задний подшипник вспомогательного выходного вала
12	DC12J150T-611	Распорная шайба вторичной шестерни низкой передачи
13	DC12J150TA-612	Вспомогательная шестерня низкой передачи
14	DC12J150T-495	Вторичный игольчатый подшипник низкой передачи
15	DC12J150TM-620	Вспомогательный синхронизатор нежней передачи в сборе
16	DC12J150T-617	Скользящая зубчатая втулка демультипликатора
17	DC12J150T-615	Вспомогательный выходной вал
18	DC12J150T-624	Стопорный блок синхронизатора демультипликатора
19	DC12J150T-626	Ступенчатая пружина синхронизатора демультипликатора
20	DC12J150TM-633	Вспомогательное синхронизационное кольцо высшей передачи
21	DC12J150TM-644	Конусное кольцо вспомогательное синхронизатора высшей передачи
22	DC12J150T-485	Передний подшипник вспомогательного выходного вала
23	DC12J150T-637	Стопорная прокладка контрогайки второго вала
24	DC12J150T-636	Задняя контрогайка второго вала
25	DC12J150TA-641	Вспомогательная шестерня высшей передач
26	DC12J150T-639	Герметическое кольцо вспомогательной шестерни высшей передачи

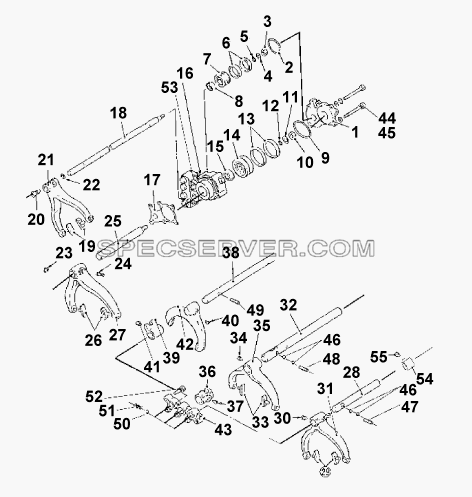

ZB7C0-DC12J-04 Блок управления КПП для DFL-4251A (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	DC12J150T-297	Палец блокировки задней передачи
1	DC12J150T-682	Головка цилиндра
2	DC12J150T-688	Уплотнительное кольцо
3	DC12J150T-699	Самоблокировочная гайка
4	Q40112	Плоская шайба
5	DC12J150T-686	Кольцо ступенчатого вильчатого валика
6	DC12J150T-685	Уплотнительное кольцо поршня ступенчатого демультипликатора
7	DC12J150T-684	Поршень цилиндра ступенчатого демультипликатора
8	DC12J150T-683	Уплотнительное кольцо ступенчатого вилочного валика
9	DC12J150T-698	Уплотнительное кольцо
10	DC12J150T-697	Самоблокировочная гайка
11	Q40116	Плоская шайба
12	DC12J150T-696	Кольцо ступенчатого вильчатого валика
13	DC12J150T-695	Уплотнительная шайба поршня ступенчатого демультипликатора
14	DC12J150T-694	Поршень цилиндра ступенчатого демультипликатора
15	DC12J150T-693	Уплотнительное кольцо ступенчатого вилочного валика
16	DC12J150T-681	Цилиндр управления демультипликатором
17	DC12J150T-691	Бумажная прокладка цилиндра
18	DC12J150T-225	Ступенчатый вилочный валик в сборе
19	DC12J150T-217	Сухарик переключательной вилки
20	DC12J150T-223	Палец вилки
21	DC12J150T-222	Вилка переключения передач
22	DC12J150T-224	Проволочное борткольцо
23	DC12J150T-674	Стопорное кольцо из стальной проволоки
24	DC12J150T-673	Палец переключательной вилки ступенчатого демультипликатора
25	DC12J150TM-671	Вилочный валик
26	DC12J150T-217	Сухарик переключательной вилки
27	DC12J150T-218	Внутришестиугольная коническая заглушка
28	DC12J150TM-261	Вилочный валик переключения пятой и шестой передачи
29	DC12J150T-217	Сухарик переключательной вилки
30	DC12J150T-218	Внутришестиугольная коническая заглушка
31	DC12J150TM-262	Вилка переключения пятой и шестой передачи
32	DC12J150T-251	Вилочный валик переключения 1-ой, 2-ой, 3-ей и 4-ой передач
33	DC12J150T-217	Сухарик переключательной вилки
34	DC12J150T-218	Внутришестиугольная коническая заглушка
35	DC12J150T-252	Переключательная вилка второй и третьей передачи
36	DC12J150T-253	Направляющий блок 1-ой, 2-ой, 3-ей и 4-ой передачи
37	DC12J150T-218	Внутришестиугольная коническая заглушка
38	DC12J150TM-241	Вилочный валик задней передачи
39	DC12J150TM-243	Направляющий блок задней передачи
40	DC12J150T-218	Внутришестиугольная коническая заглушка
41	DC12J150T-218	Внутришестиугольная коническая заглушка
42	DC12J150T-242	Переключательная вилка задней передачи
43	DC12J150T-216	Гнездо переключательной вилки
44	GB9074.15-88 M10x1.15x100	Компоновка болтов
45	GB9074.15-88 M10x1.15x30	Компоновка болтов
46	Q966143	Шарик
47	DC12J150T-292	Блокирующий круглый штифт
48	DC12J150T-293	Блокирующий круглый штифт
49	DC12J150T-296	Палец выключателя холостой передачи
50	Q966111	Шарик
51	DC12J150T-291	Пружина валика стопорной переключательной вилки
52	GB74.15-88 M10x1.25x50	Компоновка болтов
53	DC12J150T-735	Электромагнитный клапан пневмоцилиндра в сборе
54	DC12J150TM-263	Направляющая втулка четвертой и пятой передачи
55	DC12J150T-218	Внутришестиугольная коническая заглушка

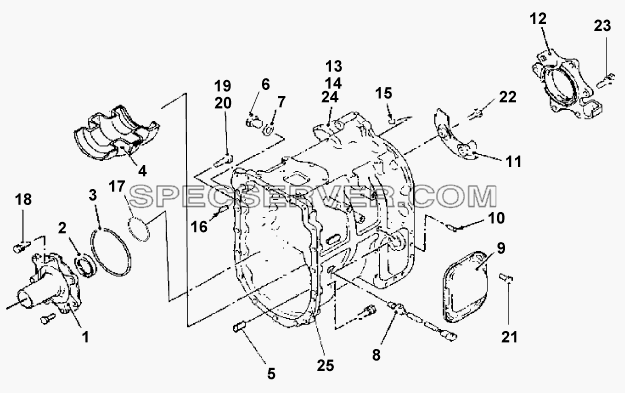

ZB7C0-DC12J-06 Корпус КПП для DFL-4251A (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	DC12J150TMA02-041	Крышка подшипника первичного вала
2	DC12J110T-043	Сальник первичного вала
3	DC12J150T-042	Кольцо
4	DC12J150T-821	Масляный резервуар
5	DC12J150T-819	Резиновая опорная прокладка масляного резервуара
6	DC12J150T-402	Пробка
7	DC12J150T-403	Уплотнительная прокладка
8	DC12J150T-710	Пробка шестиугольной головки
9	DC12J150T-026	Крышка отверстия отбора мощности для задней передачи
10	DC12J150T-098	Стопорный винт
11	DC12J150T-828	Масляный резервуар вспомогательного бака
12	DC12J150T-191	Крышка заднего подшипника вторичного вала
13	DC12J150T-815	Масляный фильтр в сборе
14	DC12J150T-816	Уплотнительная прокладка масляного фильтра
15	DC12J150T-013	Фиксированый круглый штифт
16	DC12J150T-013	Фиксированый круглый штифт
17	DC12J150T-044	Подложка-термокомпесатор первого вала
18	GB9074.15-88 M10x1.25x30	Компоновочные болты
19	GB9074.15-88 M12?1.25?55	Компоновочные болты
20	GB9074.15-88 M12?1.25?40	Компоновочные болты
21	GB9074.15-88 M10x1.25x20	Компоновочные болты
22	GB9074.15-88 M8?25	Компоновочные болты
23	DC12J150T-192	Болт с цветовидной головкой
24	GB9074.15-88 M10x1.25x35	Компоновочные болты
25	DC12J150TM-020	Промежуточный корпус в сборе

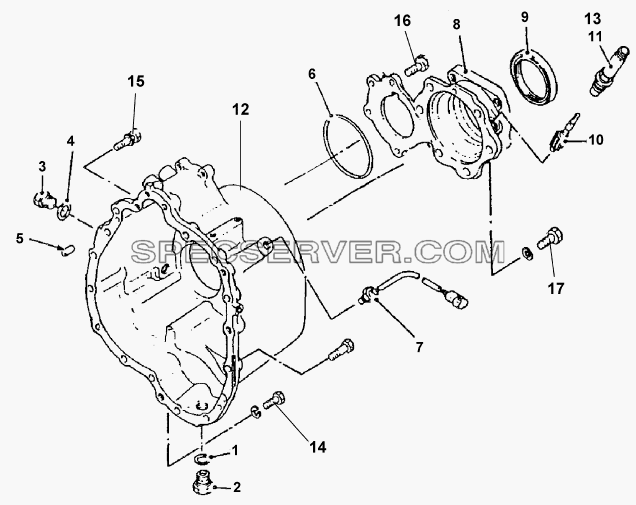

ZB7C0-DC12J-07 Задняя крышка для DFL-4251A (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	DC12J150T-403	Уплотнительная прокладка
2	24N-01072	Пробка сливного отверстия в сборе
3	DC12J150T-402	Пробка
4	DC12J150T-403	Уплотнительная прокладка
5	DC12J150T-013	Фиксированый круглый штифт
6	DC12J150T-649	Заднее уплотнительное кольцо вспомогательного промежуточного вала
7	DC12J150T-710	Пробка шестиугольной головки
8	DC12J150T-151	Задняя крышка
9	DC12J150T-157	Подшипник
10	DC12J150TMA01-522	Ведомая шестерня спидометра
11	DC12J150T-526	Соединитель гибкого валика спидометра
12	DC12J150T-605	Задний корпус
13	1700T-528	Сальник спидометра в сборе
14	GB9074.15-88 M12?1.25?55	Компоновочные болты
15	GB9074.15-88 M12?1.25?95	Компоновочные болты
16	GB9074.15-88 M12?1.25?40	Компоновочные болты
17	GB9074.15-88 M12?1.25?55	Компоновочные болты
