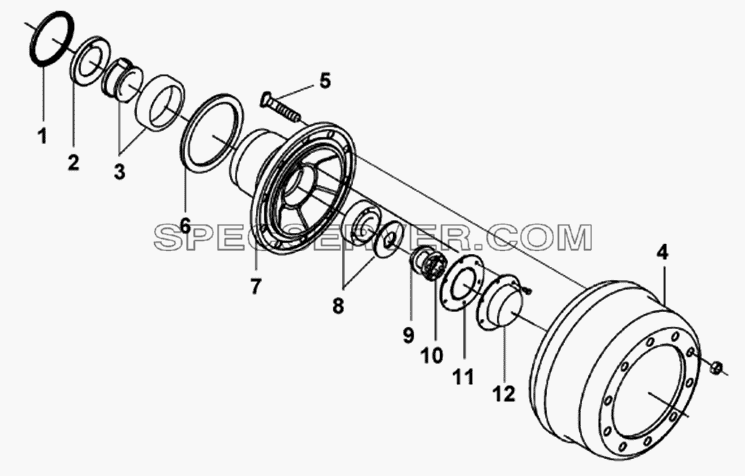

Запчасти: Передняя ступица и тормозной барабан для DFL-4181A

Передняя ступица и тормозной барабан для DFL-4181A (список запасных частей)

Передняя ступица и тормозной барабан для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 31Z01-03022 Наружное кольцо внутреннего подшипника ступицы переднего колеса
- 7611E-2 Наружное кольцо конического роликового подшипника
- Q150B0816 Болт
- Q40308 Пружинная шайба
- Q500B0870 Шплинт
1 31Z01-03075 Уплотнение кольцевое
2 31Z01-03080 Манжета
3 31Z01-03021 Внутреннее кольцо внутреннего подшипника ступицы переднего колеса в сборе
4 35ZD10-01075 Барабан
5 31ZD10-03051 Болт
6 35ZB6-01076 Зубчатый венец
7 31ZD10-03015 Ступица переднего колеса
8 7611E-1 Внутреннее кольцо конического роликового подшипника в сборе
9 30N-01058 Антифрикционная накладка шестерни
10 30N-01061 Гайка
11 31N-03062 Прокладка
12 31N-03061 Колпак ступицы переднего колеса
Запчасти: Тормозной механизм передний левый для DFL-4181A

Тормозной механизм передний левый для DFL-4181A (список запасных частей)

Тормозной механизм передний левый для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 3501N-024 Зажим
- 3501N-114 Масляное уплотнение в сборе
- 3501N-213 Нижняя опора
- 3501ZB3-001 Передний левый тормоз в сборе
- 35Q68-01038 Заглушка
- 35ZB6-01010 Передний левый тормоз с кронштейном датчика в сборе
- MH3501ZB1-085 Передняя верхняя тормозная колодка в сборе
- MH3501ZB1-139 Втулка
- MH3501ZB1-185 Передняя нижняя тормозная колодка в сборе
- MH3501ZB3-25 Суппорт переднего левого тормоза в сборе
- MH3501ZB3-80 Передний левый распределитель в сборе(включая суппорт тормоза и тормозные колодки)
- MH3501ZB6-022 Пылезащитный кожух
- MH3501ZB6-023 Щит
- Q150B0816 Болт
- Q150B0820 Болт
- Q150B1235 Болт
- Q40308 Пружинная шайба
- Q40308 Пружинная шайба
- Q40312 Пружинная шайба
- Q500B0426 Шплинт
- Q701B45 Пресс-маслёнка
1 3519001-ZB600 Энергоаккумулятор переднего левого тормоза в сборе
2 35N-01031 Кронштейн тормозной камеры
3 35N-01033 Прокладка
4 3501N-046 Стопорное кольцо
5 3551ZB6-001 Передний левый саморегулирующийся рычаг в сборе
6 3501N-044 Защитное кольцо
7 MH3502ZB 1-076 Заглушка пылезащитного кожуха
8 MH3501ZB6-021 Щит в сборе верхний
9 35Z24F-01020 Датчик
10 Q701B45 Пресс-маслёнка
11 MH3501ZB3-26 Суппорт переднего левого тормоза
12 35ZB6-01154 Кронштейн датчика переднего тормоза
13 MH3501ZB1-132 Ось тормозной колодки
14 3501D-106 Заклёпка
15 3501ZB6-105 Фpиkциoннaя тopмoзнaя нakлaдka (MH3501ZB1-105W)
16 3501ZB6-101 Передняя тормозная колодка
17 35Z24F-01031 Втулка датчика
18 3501N-064 Пружина фиксатора
19 MH3501ZB1-108 Фиксирующий палец пружины фиксатора
20 3501N-118 Кольцо стопорное
21 3501N-113 Нижняя опора в сборе
22 3501N-102 Ось ролика
23 3501N-041 Кулачок
24 3501N-034 Кольцо
25 MH3501ZB1-039 Втулка
26 35ZB6-01030 Электромагнитный клапан
27 Q5280850 Пружина
28 3501N-039 Втулка тормозной колодки

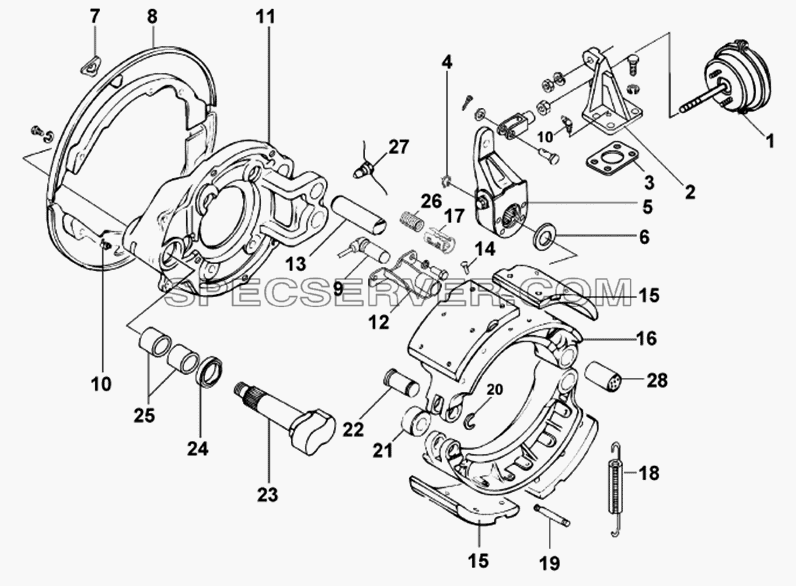

Запчасти: Тормозной механизм передний правый для DFL-4181A

Тормозной механизм передний правый для DFL-4181A (список запасных частей)

Тормозной механизм передний правый для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 25Q68-01038 Заглушка пылезащитного кожуха
- 3501N-024 Зажим
- 3501N-114 Масляное уплотнение в сборе
- 3501N-213 Нижняя опора
- 3501ZB3-002 Передний правый тормоз в сборе
- 35ZB6-01015 Передний правый тормоз с кронштейном датчика в сборе
- MH3501ZB1-085 Передняя верхняя тормозная колодка в сборе
- MH3501ZB1-139 Втулка
- MH3501ZB1-185 Передняя нижняя тормозная колодка в сборе
- MH3501ZB3-125 Суппорт со втулкой
- MH3501ZB3-180 Суппорт со втулкой и кольцом
- MH3501ZB6-022 Пылезащитный кожух
- MH3501ZB6-023 Щит
- Q150B0816 Болт
- Q150B0820 Болт
- Q150B1235 Болт
- Q40308 Пружинная шайба
- Q40308 Пружинная шайба
- Q40312 Пружинная шайба
- Q500B0426 Шплинт
- Q701B45 Пресс-маслёнка
1 3519002-ZB600 Пневмокамера переднего правого тормоза в сборе
2 35N-01032 Кронштейн тормозной камеры
3 35N-01033 Прокладка
4 3501N-046 Стопорное кольцо
5 3551ZB6-002 Передний правый саморегулирующий рычаг в сборе
6 3501N-044 Защитное кольцо
7 MH3502ZB1-076 Пробка
8 MH3501ZB6-021 Щит в сборе верхний
9 35Z24F-01020 Датчик
10 Q701B45 Пресс-маслёнка
11 MH3501ZB3-126 Суппорт
12 35ZB6-01154 Кронштейн датчика переднего тормоза
13 MH3501ZB1-132 Ось тормозной колодки
14 3501D-106 Заклёпка
15 3501ZB6-105 Фpиkциoннaя тopмoзнaя нakлaдka (MH3501ZB1-105W)
16 3501ZB-101 Колодка переднего тормоза
17 35Z24F-01031 Втулка датчика
18 3501N-064 Пружина фиксатора
19 MH3501ZB1-108 Фиксирующий палец пружины фиксатора
20 3501N-118 Кольцо стопорное
21 3501N-113 Нижняя опора в сборе
22 3501N-102 Ось ролика
23 3501N-042 Кулачок
24 3501N-034 Кольцо
25 MH3501ZB1-039 Втулка
26 35ZB6-01030 Электромагнитный клапан
27 Q5280850 Пружина
28 3501N-039 Втулка тормозной колодки
Тормозной механизм задний левый для DFL-4181A (список запасных частей)

Тормозной механизм задний левый для DFL-4181A (список запасных частей)

Тормозной механизм задний левый для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 3502ZB1-085 Задняя тормозная колодка в сборе
- 3502ZB1-234 Пружина манжеты
- 3502ZB6-001 Задний левый тормоз в сборе
- 35N-02083 Болт крепления заднего тормоза
- 830 502 068 4 Смазка
- Q150B1012 Болт
- Q151B1435 Болт
- Q40310 Пружинная шайба
- Q40314 Пружинная шайба
- Q40516 Пружинчатая шайба
1 3502ZB1-021 Пылезащитный кожух в сборе
2 3501ZB1-076 Заглушка
3 35Z24F-01031 Втулка датчика
4 35ZB6-01030 Электромагнитный клапан
5 35Z24F-01020 Датчик
6 35ZB6-02154 Кронштейн датчика заднего тормоза в сборе
7 3502ZB1-041 Кулачный вал левого тормоза заднего моста
8 3502ZB1-038 Втулка кронштейна тормозной камеры
9 3502ZB1-036 Манжета в сборе
10 3502ZB1-044 Кольцо кулачного вала
11 3502ZB1-003 Регулирующий рычаг заднего тормоза
12 3501ZB1-046 Стопорное кольцо кулачного вала
13 3502ZB1-039 Втулка отверстия кулачка на суппорте заднего тормоза
14 Q701B45 Пресс-маслёнка
15 3502ZB1-026 Суппорт тормоза заднего моста
16 3502ZB1-034 Манжета в сборе
17 3501ZB1-102 Валик ролика
18 3502ZB1-113 Валик ролика в сборе
19 3502ZB1-106 Заклепка крепления фрикционной накладки
20 3502ZB1-105 Фрикционная накладка заднего тормоза
21 3501ZB1-116 Стопорное кольцо валика ролика тормозной колодки
22 3502ZB1-064 Возвратная пружина в сборе
23 3502ZB1-093 Втулка
24 3502ZB1-101 Задняя тормозная колодка
25 3502ZB1-132 Валик колодки
26 3502ZB1-031 Кронштейн задней левой тормозной камеры
27 3530ZB1-001-B Задняя тормозная камера в сборе

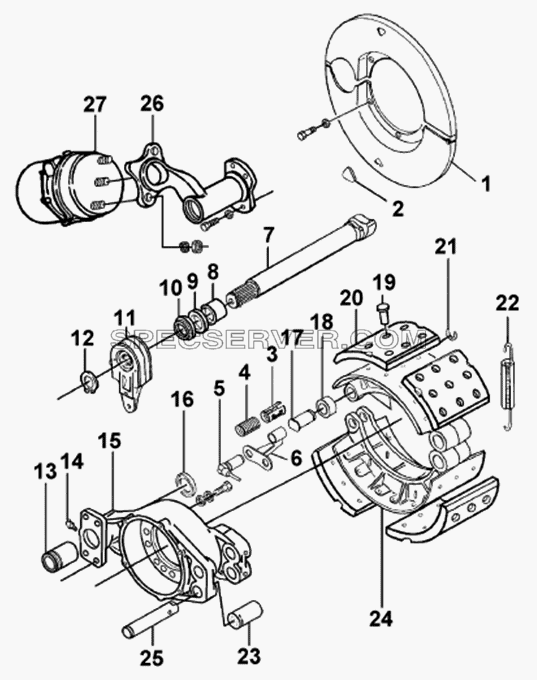

Тормозной механизм задний правый для DFL-4181A (список запасных частей)

Тормозной механизм задний правый для DFL-4181A (список запасных частей)

Тормозной механизм задний правый для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 3502ZB1-085 Задняя тормозная колодка в сборе
- 3502ZB1-234 Пружина манжеты
- 3502ZB6-002 Задний правый тормоз в сборе
- 35N-02083 Болт крепления заднего тормоза
- 830 502 068 4 Смазка
- Q150B1012 Болт
- Q151B1435 Болт
- Q40310 Пружинная шайба
- Q40314 Пружинная шайба
- Q40516 Пружинчатая шайба
1 3502ZB1-021 Пылезащитный кожух в сборе
2 3501ZB1-076 Заглушка
3 35Z24F-01031 Втулка датчика
4 35ZB6-01030 Электромагнитный клапан
5 35Z24F-01020 Датчик
6 35ZB6-02154 Кронштейн датчика заднего тормоза в сборе
7 3502ZB1-042 Кулачный вал правого тормоза заднего моста
8 3502ZB1-038 Втулка кронштейна тормозной камеры
9 3502ZB1-036 Манжета в сборе
10 3502ZB1-044 Кольцо кулачного вала
11 3502ZB1-003 Регулирующий рычаг заднего тормоза
12 3501ZB1-046 Стопорное кольцо кулачного вала
13 3502ZB1-039 Втулка отверстия кулачка на суппорте заднего тормоза
14 Q701B45 Пресс-маслёнка
15 3502ZB1-026 Суппорт тормоза заднего моста
16 3502ZB1-034 Манжета в сборе
17 3501ZB1-102 Валик ролика
18 3502ZB1-113 Валик ролика в сборе
19 3502ZB1-106 Заклепка крепления фрикционной накладки
20 3502ZB1-105 Фрикционная накладка заднего тормоза
21 3501ZB1-116 Стопорное кольцо валика ролика тормозной колодки
22 3502ZB1-064 Возвратная пружина в сборе
23 3502ZB1-093 Втулка
24 3502ZB1-101 Задняя тормозная колодка
25 3502ZB1-132 Валик колодки
26 3502ZB1-032 Кронштейн задней левой тормозной камеры
27 3530ZB1-001-B Задняя тормозная камера в сборе

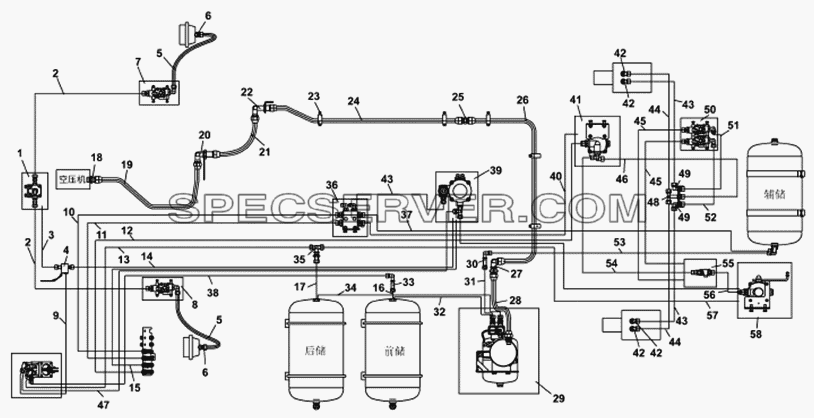

Распределительная схема трубопровода пневмотормоза для DFL-4181A (список запасных частей)

Распределительная схема трубопровода пневмотормоза для DFL-4181A (список запасных частей)

Распределительная схема трубопровода пневмотормоза для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 35N-06027 Гайка
- 35N-06032 О-кольцо
- 35T01-06214 Держатель гибких шлангов для заднего моста
- 35Z33-06142 Тройник
- 35ZB6-06622 Нижний держатель стяжной пластины отдельной трубы
- 35ZB7-06088 Кронштейн
- 35ZB7-06102 Лента хомута
- 35ZB7D-06086 Держатель
- 35ZB8A-06105 Лента
- Q150B0830 Болт
- Q340B08 Гайка
- Q353B16 Гайка
- Q353B16 Гайка
- Q353B18 Тонкая гайка
- Q353B18 Тонкая гайка
- Q353B20 Гайка
- Q353B27 Гайка
- Q353B27 Гайка
- Q353B27 Гайка
- Q40308 Пружинная шайба
- Q41018 Шайба
- Q41018 Шайба
1 3506933-T1400 Технологическая компоновка клапана быстрого выпуска
2 RQ85010150 Нейлоновый шланг в сборе
3 RQ8501085 Нейлоновый шланг в сборе
4 3506826-T0500 Держатель шланга
5 Q-22N-600W Шланг в сборе
6 35N-06153 Штуцер
7 3506950-T0100 Texнoлoгичeckaя koмпoнoвka элekтpoмaгнитнoгo kлaпaнa пepeднeй пpaвoй ycтaнoвkи ABS
8 3506951-T0100 Texнoлoгичeckaя koмпoнoвka элekтpoмaгнитнoгo kлaпaнa пepeднeй лeвoй ycтaнoвkи ABS
9 RQ85010170D Нейлоновый шланг в сборе(соединение с тормозным клапаном 22)
10 RQ85010420C Нейлоновый шланг в сборе
11 RQ85010420G Нейлоновый шланг в сборе(от штуцера трубы до ручного клапана 11)
12 RQ85010585A Нейлоновый шланг в сборе(от ручного клапана до дифференциального клапана)
13 RQ85010460F Нейлоновый шланг в сборе(соединение с ручным клапаном 11)
14 RQ85010340M Нейлоновый шланг в сборе
15 RQ85010475K Нейлоновый шланг в сборе(от ручного клапана22 до клапана прицепа)
16 3506518-T0500 Нейлоновый шланг в сборе
17 3506516-T0500 Нейлоновый шланг в сборе
18 35ZB7-06111 Фитинг проходной трубы
19 3506202-T0500 Первый воздухопровод соединения компрессора с воздухосушителем в сборе
20 35ZB7-06112 Штуцер-угольник
21 35Z60-06050 Высокотермостойкий шланг в сборе
22 35T01-06119 Штуцер-угольник
23 35ZB6-06621 Верхний держатель стяжной пластины одинарной трубы
24 3506204-T0500 Второй воздухопровод соединения компрессора с воздухосушителем в сборе
25 35ZB3A-06108 Штуцер
26 3506206-T0500 Третий воздухопровод соединения компрессора с воздухосушителем в сборе
27 35ZB3A-06101 Угольник
28 3506208-T0500 Четвертый воздухопровод соединения компрессора с воздухосушителем в сборе
29 3543910-T0500 Блок воздухосушителя
30 35Z61-06128 Угольник
31 3506510-T0500 Нейлоновый шланг в сборе
32 3506512-T0500 Нейлоновый шланг в сборе
33 35Z06A-06127 Угольник
34 3506514-T0500 Нейлоновый шланг в сборе
35 35Z06A-06144 Тройник
36 3606925-T0500 Технологическая компоновка штуцеров
37 RQ85014190A Нейлоновый шланг в сборе
38 RQ85010420C Нейлоновый шланг в сборе
39 35ZB7-06992 Технологическая компоновка клапанов прицепа
40 RQ85014140F Нейлоновый шланг в сборе
41 35ZB1-06927 Технологическая компоновка дифференциального клапана
42 35N-06124 Угольник
43 RQ8501055 Нейлоновый шланг в сборе
44 RQ8501060 Нейлоновый шланг в сборе
45 RQ85010170 Нейлоновый шланг в сборе
46 Q-22N-500W Гибкий шланг в сборе
47 RQ8501051E Нейлоновый шланг в сборе
48 35.6B2-06076 Тройник
49 35.6B2-06071 Штуцер-угольник
50 3506952-T0100 Texнoлoгичeckaя koмпoнoвka элekтpoмaгнитнoгo kлaпaнa ycтaнoвkи ABS зaднeгo мocтa
51 Q-22N-450W Гибкий шланг в сборе
52 Q-22N-500W Гибкий шланг в сборе
53 RQ85014170D Нейлоновый шланг в сборе
54 RQ85010145L Нейлоновый шланг в сборе
55 35N48L-06944 Технологический комплекс четверника
56 RQ8501427 Нейлоновый шланг в сборе
57 RQ85010115J Нейлоновый шланг в сборе
58 35ZB1B-06942 Технологический комплекс индуктивного клапана нагрузки
