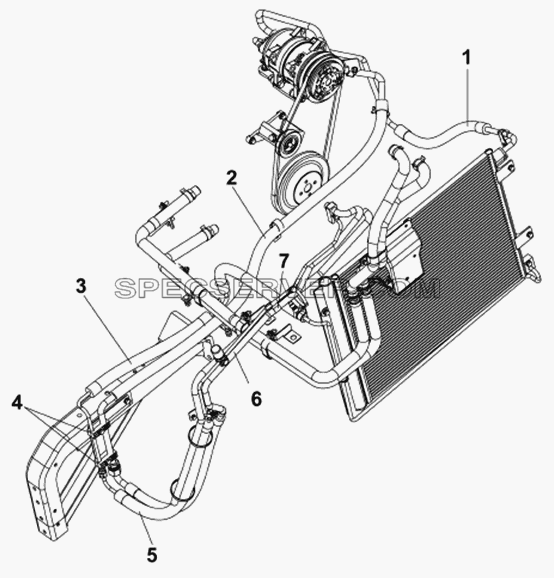

Запчасти: Патрубки кондиционера для DFL-4181A

Патрубки кондиционера для DFL-4181A (список запасных частей)

№	Номер детали	Наименование запчасти
-	8108120-C0101	Скоба в сборе
-	8108125-C0101	Держатель трубопровода в сборе
-	8108130-C0100	Кронштейн
-	81B04-08047	Хомут
-	81B04-08048	Скоба
-	81ZB1-08033	Зажимная пластина трубы
-	81ZB1-08038	Втулка трубного зажима
-	ZD280X6	Хомут
1	8108010-C0104	Трубопровод кондиционера в сборе—выход компрессора
2	8108080-C0104	Трубопровод кондиционера в сборе—вход кондиционера
3	8108030-C0104	Трубопровод кондиционера в сборе—выход радиатора кондиционера
4	8108119-C0100	Хомут
5	8108040-C0100	Шланг
6	8108050-C0100	Шланг
7	8108123-C0100	Хомут

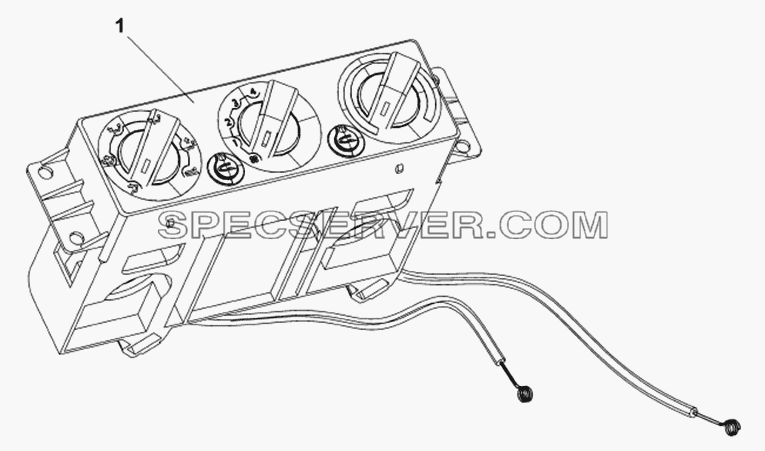

Запчасти: Управление оборудованием кондиционера для DFL-4181A

Управление оборудованием кондиционера для DFL-4181A (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	RQ2790616	Винт
1	8112010-C0101	Блок управления отопителем и кондиционером

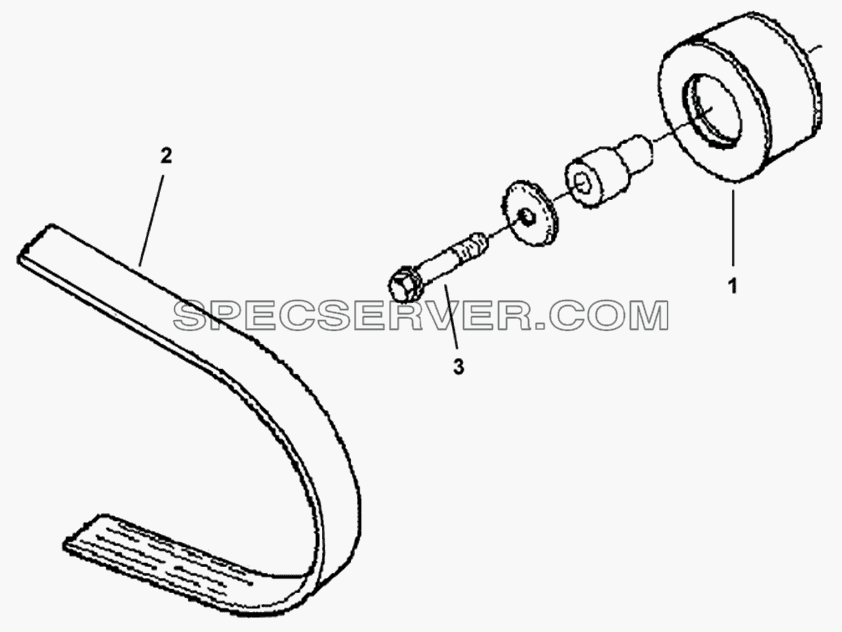

Запчасти: Компоновка привода кондиционера для DFL-4181A

Таблица запасных частей

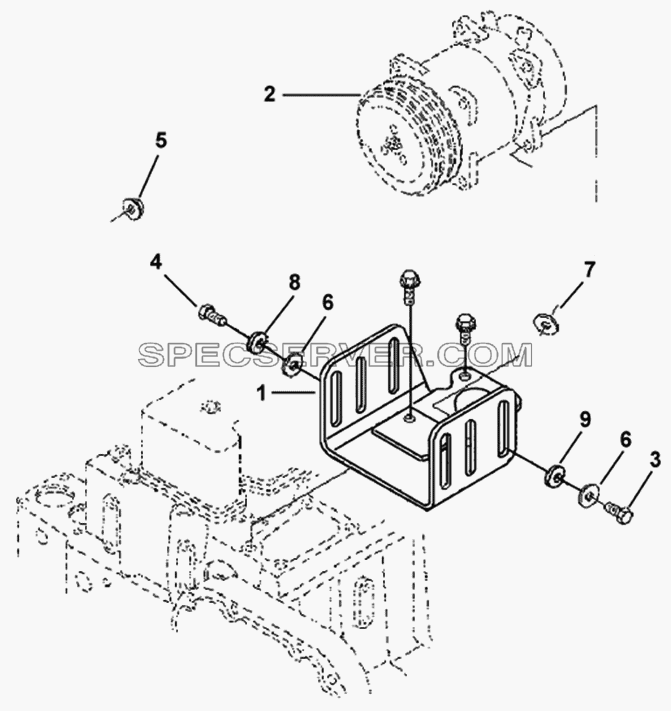

Запчасти: Компоновка кондиционера для DFL-4181A

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	C4938841	Кронштейн компрессора кондиционера
2	C4938842	Компрессор кондиционера в сборе
3	Q150B1040	Болт
4	Q150B1040	Болт
5	Q340B10	Гайка
6	Q40110	Шайба
7	Q40110	Шайба
8	Q40310	Пружинная шайба
9	Q40310	Пружинная шайба

Запчасти: Компоновочные детали для установки отопления для DFL-4181A

Таблица запасных частей

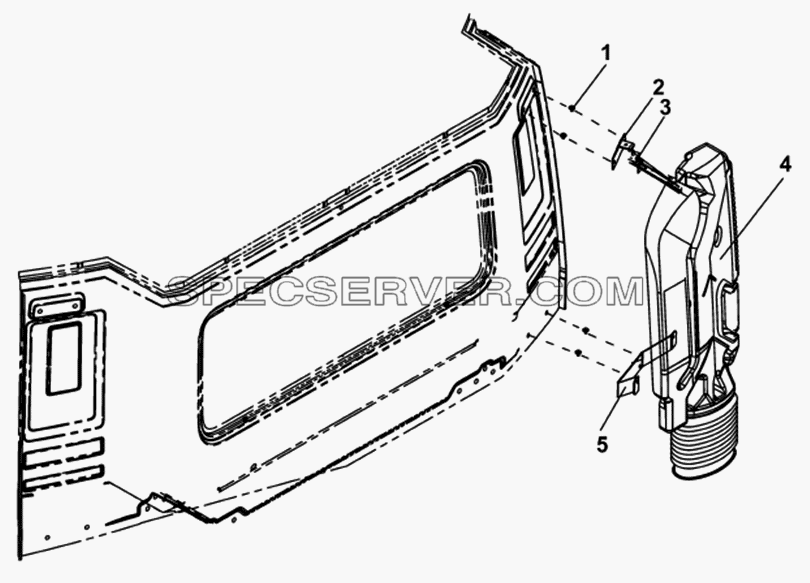

Запчасти: Труба подачи воздуха в кабину для DFL-4181A

Таблица запасных частей
