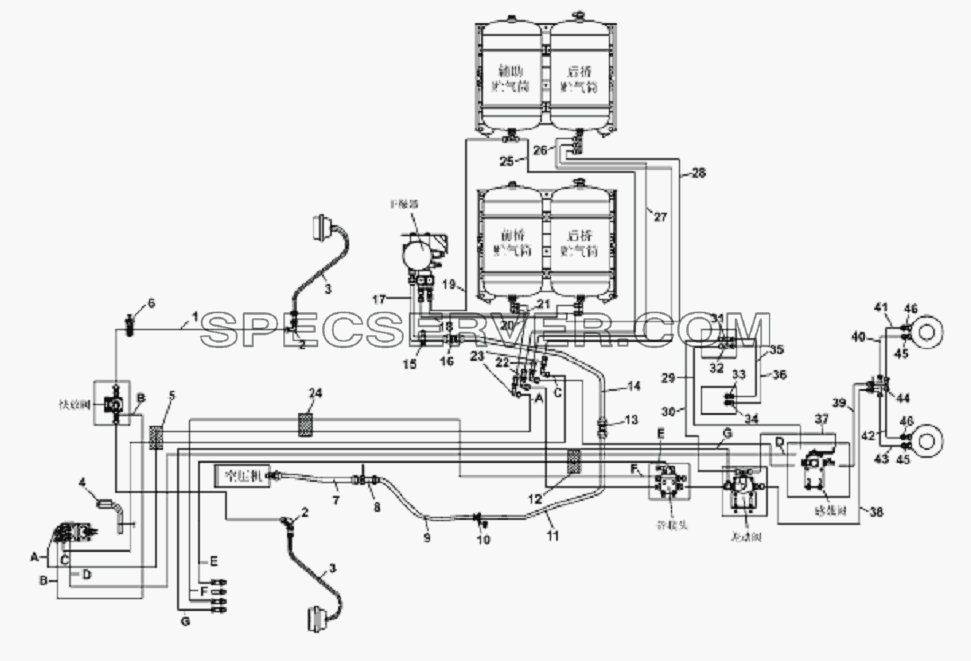

Запчасти: Diagram of Exhaust Brake Pipeline для L3251A3 (вара.)

Diagram of Exhaust Brake Pipeline для L3251A3 (вара.) (список запасных частей)

Diagram of Exhaust Brake Pipeline для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей

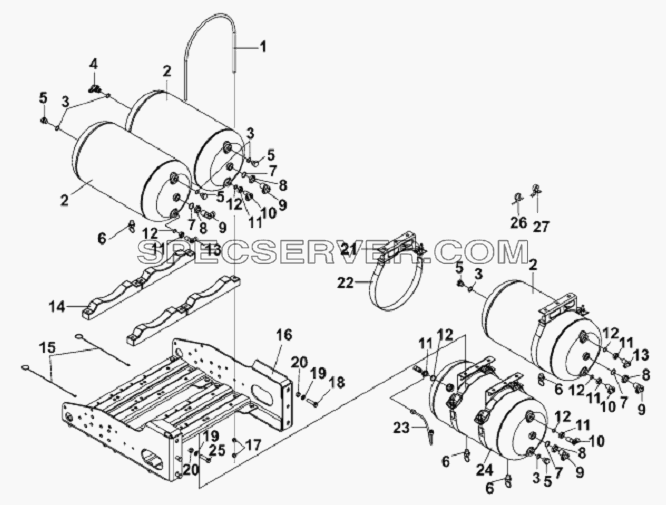

Front/Rear Air Reservoir Subassembly для L3251A3 (вара.) (список запасных частей)

Front/Rear Air Reservoir Subassembly для L3251A3 (вара.) (список запасных частей)

Front/Rear Air Reservoir Subassembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
- 3506042-ZB700 Vehicle Frame Protective Sleeve Assembly
- 35N-06027 Гайка
- 35N-06027 Гайка
- 35N-06027 Гайка
- 35N-06027 Гайка
- 35N-06027 Гайка
- 35N-06027 Гайка
- 35N-06032 О-кольцо
- 35N-06032 О-кольцо
- 35N-06032 О-кольцо
- 35N-06032 О-кольцо
- 35N-06032 О-кольцо
- 35N-06032 О-кольцо
- 35N-06153 Штуцер
- 35T01-06119 Штуцер-угольник
- 35Z63E-06082 Кронштейн
- 35ZB3-06096 Тройник
- 35ZB3A-06070 Фитинг
- 35ZB6-06622 Нижний держатель стяжной пластины отдельной трубы
- 35ZB7-06102 Лента хомута
- 35ZB8A-06102 Лента хомута
- 35ZB8A-06105 Лента
- 35ZB8A-06105 Лента
- Q150B0825 Болт
- Q150B0835 Болт
- Q150B0835 Болт
- Q150B0865 Болт
- Q150B1230 Болт
- Q150B1240 Болт
- Q340B08 Гайка
- Q340B08 Гайка
- Q340B08 Гайка
- Q340B12 Гайка
- Q351B18 Гайка
- Q353B16 Гайка
- Q353B16 Гайка
- Q353B20 Гайка
- Q353B20 Гайка
- Q353B27 Гайка
- Q353B27 Гайка
- Q40308 Пружинная шайба
- Q40308 Пружинная шайба
- Q40308 Пружинная шайба
- Q40312 Пружинная шайба
- Q41016 Шайба
- Q41016 Шайба
- Q41018 Шайба
- Q41020 Шайба
- Q41020 Шайба
- RQ85006125C Трубка в сборе
- RQ85006175K Nylon Tube Assembly
- RQ85006310E Nylon Tube Assembly
- RQ85010110 Трубка нейлоновая
- RQ8551940 Защитный чехол
1 RQ85010185 Трубка в сборе
2 35ZB1-06071 Штуцер
3 Q-22-600W Шланг в сборе
4 3506820-T0500 Держатель в сборе
5 3524081-T0100 Резиновый вкладыш
6 35ZB8A-06101 Кронштейн
7 3506202-T2200 First Air Pipe Assembly - From Air Compressor to Air Drier
8 3506821-T2200 Bracket
9 3506710-90060 High-temperature Hose Assembly
10 35ZB7-06088 Кронштейн
11 3506204-T1400 Трубка в сборе
12 3506891-T0101 Protective Jacket
13 35ZB3A-06108 Штуцер
14 3506206-T2201 Third Air Pipe Assembly - From Air Compressor to Air Drier
15 35ZB6-06621 Верхний держатель стяжной пластины одинарной трубы
16 35ZB3A-06108 Штуцер
17 3506208-T2200 Fourth Air Pipe Assembly - From Air Compressor to Air Drier
18 3506530-T1400 Трубка в сборе
19 3506526-T1400 Трубка в сборе
20 3506510-T1400 Трубка в сборе
21 3506522-T1400 Трубка в сборе
22 35Z61-06128 Угольник
23 35Z06A-06127 Угольник
24 3506110-T2204 Nylon Pipe Clamp Assembly
25 3506512-T1400 Трубка в сборе
26 3506516-T1400 Трубка в сборе
27 3506514-T1400 Трубка в сборе
28 3506510-ZB700 Трубка в сборе
29 RQ8501080 Трубка в сборе
30 RQ8501470 Трубка в сборе
31 35B06-06094 Тройник
32 35ZB3-06094 Тройник
33 3506042-B40D0 Штуцер угловой
34 3506043-B40D0 Elbow Joint
35 RQ8501035 Трубка в сборе
36 RQ8501435 Трубка в сборе
37 3506510-T2200 Nylon Pipe Assembly - From Relay Valve to Differential Valve
38 RQ85010155D Трубка в сборе
39 RQ85014135J Трубка в сборе
40 RQ8501030 Трубка нейлоновая
41 RQ8501435 Трубка в сборе
42 RQ8501430 Трубка в сборе
43 RQ8501030






№ Номер детали Наименование запчасти
- Q150B1225 Болт
1 35N-13017 Скоба
2 3513B40B-010 Воздушный ресивер в сборе
3 35N-06037 Шайба
4 3524Z06A-010 Пробка
5 35N-06038 Заглушка
6 3513D-040 Клапан сливной
7 35N-06031 О-кольцо
8 35N-06026 Гайка
9 35.6B2-06090 Угольник
10 35Z41-06105 Штуцер
11 35N-06027 Гайка
12 35N-06032 О-кольцо
13 35N-06124 Угольник
14 35Z06A-13013 Кронштейн пневматического рессивера
15 35Z25-13013 Серьга
16 35ZD2A-13010 Кронштейн воздушного ресивера в сборе
17 Q340B10 Гайка
18 Q150B1240 Болт
19 Q40312 Пружинная шайба
20 Q340B12 Гайка
21 35D-13020 Кронштейн пневматического рессивера в сборе
22 35.6B2-13025 Хомут в сборе
23 RQ8500630 Трубка в сборе
24 3513010-ZB300 Воздушный ресивер в сборе
25 Q150B1245 Болт
26 37F-24012 Нейлоновый уплотнитель
27 37F-24013 Хомут

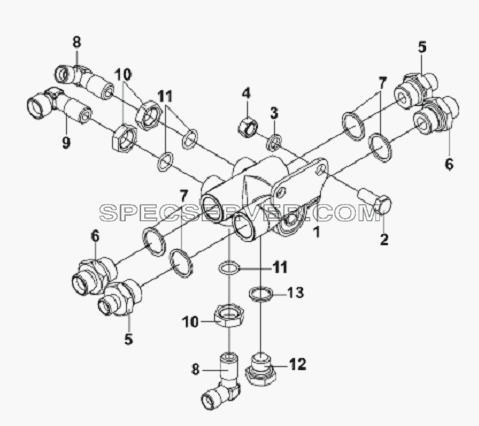

One Way Valve Subassembly для L3251A3 (вара.) (список запасных частей)

One Way Valve Subassembly для L3251A3 (вара.) (список запасных частей)

One Way Valve Subassembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 3525NC1C-010 Штуцер многоканальный в сборе
2 Q150B1035 Болт
3 Q40310 Пружинная шайба
4 Q340B10 Гайка
5 35Z41-06027 Штуцер
6 35B06-06012 Штуцер
7 35N-06036 Уплотнительное кольцо
8 35N-06124 Угольник
9 35Z41-06105 Штуцер
10 35N-06027 Гайка
11 35N-06032 О-кольцо
12 35N-06038 Заглушка
13 35N-06037 Шайба

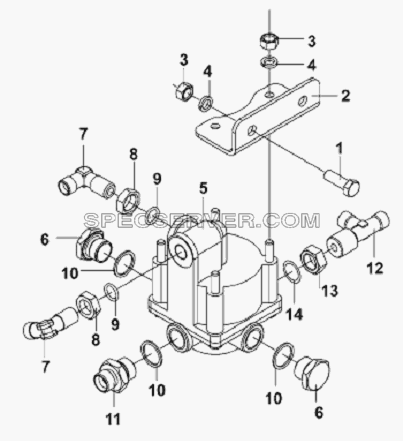

Differential Valve Subassembly для L3251A3 (вара.) (список запасных частей)

Differential Valve Subassembly для L3251A3 (вара.) (список запасных частей)

Differential Valve Subassembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 3527960-T2200 Differential Valve Subassembly
1 Q150B1040 Болт
2 35Z41-06200 Кронштейн дифференциального клапана
3 Q340B10 Гайка
4 Q40310 Пружинная шайба
5 3527ZB1-001 Дифференциальный клапан в сборе
6 35Z41-06047 Пробка
7 35N-06124 Угольник
8 35N-06027 Гайка
9 35N-06032 О-кольцо
10 35N-06036 Уплотнительное кольцо
11 35B06-06012 Штуцер
12 35ZB7-06067 Тройник
13 35D-06629 Гайка
14 35D-06634 Уплотнительная шайба
Quick Release Valve Subassembly для L3251A3 (вара.) (список запасных частей)

Quick Release Valve Subassembly для L3251A3 (вара.) (список запасных частей)

Quick Release Valve Subassembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 3506933-T1400 Технологическая компоновка клапана быстрого выпуска
- Q2140620 Винт
- Q40406 Пружинная шайба
1 35B06-06097 Угольник
2 35N-06155 Гайка
3 35D-06634 Уплотнительная шайба
4 35.6B2-06014 Штуцер
5 Q150B1025 Болт
6 3533N1-010 Регулятор давления в сборе
7 Q40310 Пружинная шайба
8 Q340B10 Гайка

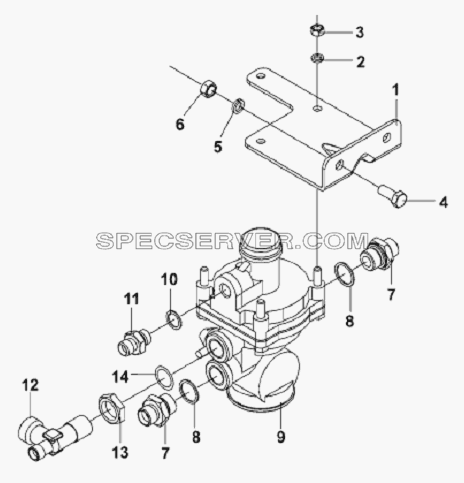

Load Apportioning Valve Subassembly для L3251A3 (вара.) (список запасных частей)

Load Apportioning Valve Subassembly для L3251A3 (вара.) (список запасных частей)

Load Apportioning Valve Subassembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 35ZB7-06010 Кронштейн
2 Q340B08 Гайка
3 Q40308 Пружинная шайба
4 Q150B1040 Болт
5 Q40310 Пружинная шайба
6 Q340B10 Гайка
7 35B06-06012 Штуцер
8 35N-06036 Уплотнительное кольцо
9 3542010-T0400 Технический индукционный клапан нагрузки
10 35N-06037 Шайба
11 35BY-06513 Штуцер
12 35ZB3-06067 Тройник
13 35N-06026 Гайка
14 35N-06031 О-кольцо
