Запчасти: Middle Axle Assembly для L3251A3 (вара.)

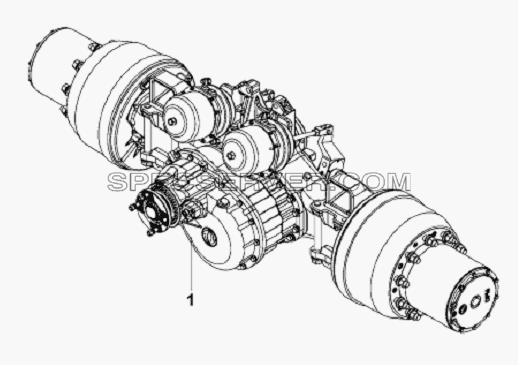

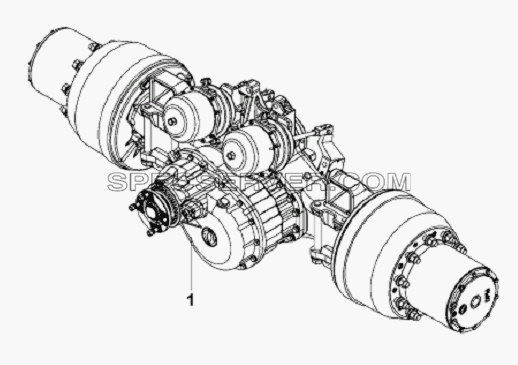

Middle Axle Assembly для L3251A3 (вара.) (список запасных частей)

Middle Axle Assembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 2500010-T2000 Middle Axle Assembly
Запчасти: Middle Axle Installation Subassembly для L3251A3 (вара.)

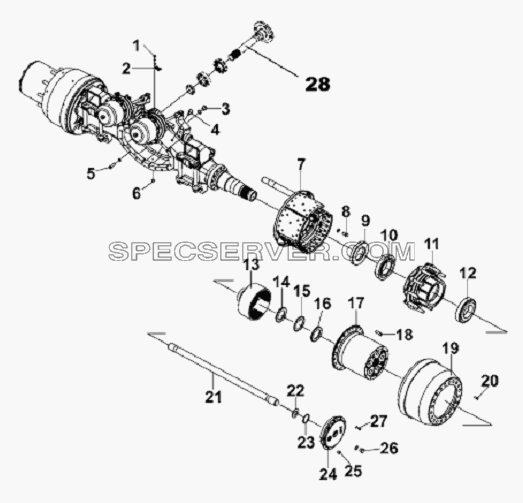

Middle Axle Installation Subassembly для L3251A3 (вара.) (список запасных частей)

Middle Axle Installation Subassembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 24N-01066 Уплотнительная шайба
- 24N-01066 Уплотнительная шайба
- 24ZHS01-01053 Harness Bracket
- 24ZHS01-03062 Shield Plate - Half Axle
- 24ZHS01-03063 Shield Plate - Half Axle
- 24ZHS01-03065 Rear Axle Left Half Axle
- 24ZHS01-03066 Rear Axle Right Half Axle
- 24ZHS01-05070 Gear Ring and Pallet Assembly
- 25ZHS01-02062 Locking Plate - Straight-through Shaft Output Shaft
- 25ZHS01-02064 Nut - Straight-through Shaft Assembly
- 25ZHS01-02065 Oil Seal and Oil Seal Seat Assembly - Straight-through Shaft Assembly
- 25ZHS01-03061 Right Half Axle Assembly
- 3503015-T2000 Middle Right Brake Assembly
- 6212 Deep Groove Ball Bearing
- Q151B1490-0H1-J1 Hexagon Bolt
- Q151B1635-0H1 Hexagon Bolt
- Q40108 Плоская шайба
- Q40308 Пружинная шайба
- Q40510 Heavy-type Spring Washer
- Q40514 Тяжелая пружинная шайба
- Q40516 Пружинчатая шайба
- Q43750 Shaft Cable Baffle Ring
1 Q150B0816 Болт
2 25ZHS01-02062 Locking Plate - Straight-through Shaft Output Shaft
3 24N-01072 Пробка сливного отверстия в сборе
4 24ZHS01-01068 Breather Plug Assembly
5 Q151B1445-0H1-J1 Болт
6 Q613B04-J8 Glue-applied Square-groove Tapered Screw Plug
7 3503010-T2000 Middle Left Brake Assembly
8 35N-02083 Болт крепления заднего тормоза
9 31ZHS01-04075 Rear Oil Seal Seat Ring
10 30222 Bearing Assembly
11 35ZHS01-04010 Wheel Hub Assembly
12 30222 Bearing Assembly
13 24ZHS01-05060 Gear Ring Pallet and Bearing Assembly
14 24ZHS01-01076 Adjusting Nut ­ Wheel Hub Bearing
15 24ZHS01-01081 Locking Shim
16 24ZHS01-01076 Adjusting Nut ­ Wheel Hub Bearing
17 2405ZHS01-010 Wheel End Retarder Assembly
18 Q2181440 Hexagonal Socket Cap Bolt
19 35ZHS01-02075 Rear Brake Drum
20 Q2541025 Винт
21 25ZHS01-03060 Left Half Axle Assembly
22 24ZHS01-03063 Shield Plate - Half Axle
23 Q43075 Hole Spring Washer
24 24ZHS01-03071 End Cover
25 Q613B04-J8 Glue-applied Square-groove Tapered Screw Plug
26 24N-01072 Пробка сливного отверстия в сборе
27 Q150B1025 Болт
28 25ZHS01-02063 Straight-type Shaft
Запчасти: Middle Axle Case Subassembly для L3251A3 (вара.)

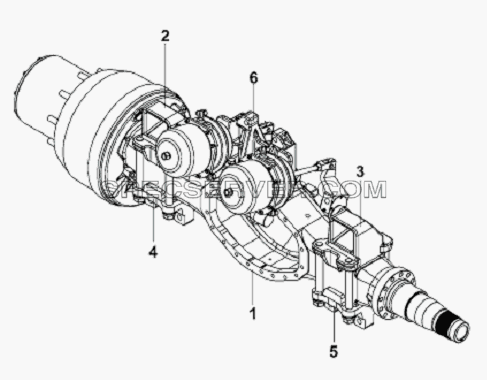

Middle Axle Case Subassembly для L3251A3 (вара.) (список запасных частей)

Middle Axle Case Subassembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 2401ZHS01-039 Bolt ­ For Connecting Spring Seat
- 2500010-T2000 Middle Axle Assembly
- Q151B1645-0H1 Болт
- Q151B2045-0H1 Болт
- Q40516 Пружинчатая шайба
- Q40520 Стопорная шайба
- Q40527 Heavy-type Spring Washer
1 2501010-T1102 Middle Axle Case Assembly
2 2501ZHS01A-043 Middle Axle Right Spring Seat
3 2501ZHS01A-042 Middle Axle Left Spring Seat
4 2501ZHS01-035 Middle Axle Right Lower Thrust Rod Seat
5 2501ZHS01-036 Middle Axle Left Lower Thrust Rod Seat
6 2501ZHS01-037 Upper Thrust Rod Seat
Запчасти: Middle Axle Main Retarder для L3251A3 (вара.)

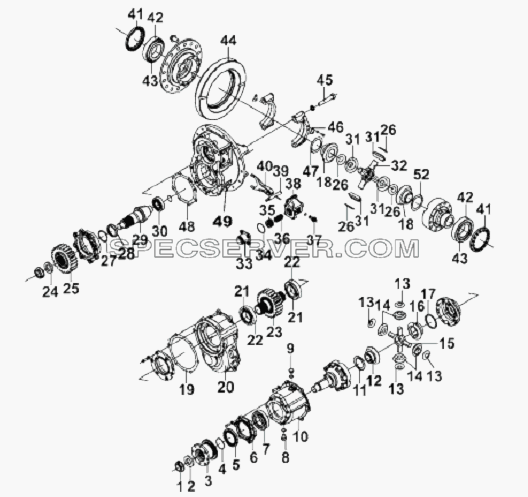

Middle Axle Main Retarder для L3251A3 (вара.) (список запасных частей)

Middle Axle Main Retarder для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 2401ZHS01-028 Locating Pin
- 2402ZHS01-356 Bolt - Driven Bevel Gear
- 2402ZHS01-382 Adjusting Nut ­ Differential Bearing
- 2402ZHS01-384 Retaining Plate ­ Differential Bearing Cover
- 24N-01066 Уплотнительная шайба
- 24N-01066 Уплотнительная шайба
- 2502010-T1700 Middle Axle Main Retarder and Bevel Gear Differential Assembly
- 2502ZHS01-082 Adjusting Washer
- 2502ZHS01-083 Adjusting Washer
- 2502ZHS01-084 Adjusting Washer
- 2510ZHS01-055 Oil Seal and Oil Seal Seat Assembly - Middle Axle Input End
- 2510ZHS01-410 Inter-axle Differential Assembly
- Q151B1245-0H1 Hexagon Bolt
- Q151B1245-0H1 Hexagon Bolt
- Q40512 Тяжелая пружинная шайба
- Q40512 Тяжелая пружинная шайба
1 2402ZHS01-072 Nut
2 2402ZHS01-071 Washer
3 2502ZHS01-065 Flange Assembly - Middle Axle Input End
4 2502ZHS01-038 O Ring - Flange
5 2510ZHS01-056 Oil Seal Assembly - Middle Axle Input End
6 2510ZHS01-057 Oil Seal Seat - Straight-through Shaft Input End
7 6315 Deep Groove Ball Bearing
8 24N-01072 Пробка сливного отверстия в сборе
9 24N-01065 Пробка отверстия уровня масла
10 2510ZHS01-411 Inter-axle Differential Case
11 2510ZHS01-426 Bush
12 2510ZHS01-435 Rear Gear and Bush Assembly
13 2510ZHS01-446 Backing Ring - Differential Gear
14 2510ZHS01-445 Planetary Gear ­ Inter-axle Differential
15 2510ZHS01-431 Spider - Inter-axle Differential Assembly
16 2510ZHS01-437 Rear Side Gear
17 2510ZHS01-438 Wearing Shim
18 2402ZHS01-335 Half Axle Gear - Bevel Gear Differential
19 2510ZHS01-422 Connecting Sleeve
20 2502ZHS01-102 Cylindrical Gear Cover
21 30222-2 Bearing Inner Race Assembly
22 30222-1 Bearing Outer Race
23 2510ZHS01-450 Driving Cylindrical Gear Assembly
24 24ZHS01-05067 Locating Sleeve
25 2502ZHS01-051 Driven Cylindrical Gear - Straight-through Axle
26 2402ZHS01-346 Shim ­ Differential Gear
27 32315 Tapered Roller Bearing
28 6216 Deep Groove Ball Bearing
29 2502ZH1827-025 Middle Axle Driving Bevel Gear
30 27314E Bevel Bearing - Driving Bevel Gear
31 2402ZHS01-345 Planetary Gear - Bevel Gear Differential
32 2402ZHS01-331 Spider ­ Bevel Gear Differential
33 25ZHS01-11023 Differential Lock Control Cylinder
34 25ZHS01-11017 O Ring
35 25ZHS01-11016 Differential Lock Piston
36 25ZHS01-11022 Spring
37 25ZHS01-11021 Sensor Assembly
38 25ZHS01-11011 Differential Lock Cylinder Cap
39 25ZHS01-11015 Shifting Fork Shaft
40 25ZHS01-11026 Shifting Fork - Shaft Differential
41 2402ZHS01-381 Adjusting Nut - Differential Bearing
42 32216-1 Bearing Outer Race
43 32216-2 Bearing Inner Race Assembly
44 2502ZH1827-026 Middle Axle Driven Bevel Gear
45 2402ZHS01-119 Locking Bolt
46 2402ZHS01-383 Retaining Plate ­ Differential Bearing Cover
47 2402ZHS01-336 Supporting Washer - Half Axle Gear
48 2502ZHS01-081 Adjusting Washer

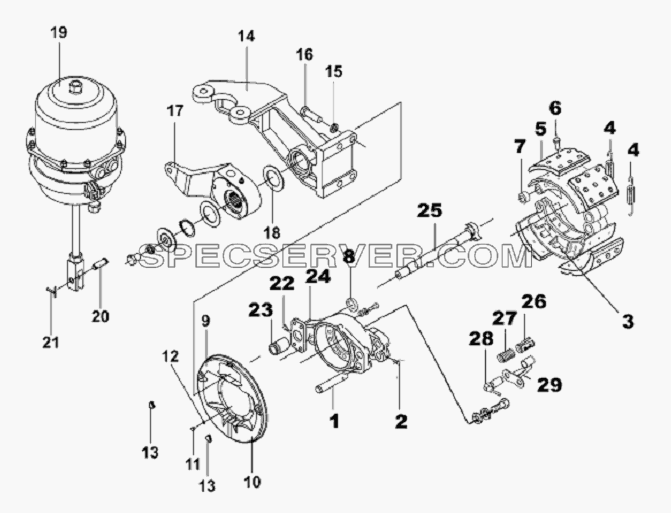

Middle Left Brake Subassembly для L3251A3 (вара.) (список запасных частей)

Middle Left Brake Subassembly для L3251A3 (вара.) (список запасных частей)

Middle Left Brake Subassembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 2401053-T0802 ABS Harness Bracket
- 24ABS1-00020 Bolt
- 3,502N-234 Oil Seal Spring
- 3502ZHS01A-032 Left Air Chamber Bracket
- 3503010-T2000 Middle Left Brake Assembly
- 35N-02083 Болт крепления заднего тормоза
- 35ZHS01-02046 Bolt - Used to Fix Limiting Plate
- Q1-35S92-02900-A Limiting Plate - Self-adjusting Arm
- Q151B1450-0H1-J1 Hexagon Bolt
- Q151B1635-0H1 Hexagon Bolt
- Q2140616 Винт
- Q40006 Шайба
- Q40314 Пружинная шайба
- Q40516 Пружинчатая шайба
- Q50512200 Проволока контровочная
1 3502ZS10-134 Screw - For Fixing Shoe Shaft
2 3502ZS10-132 Shoe Shaft ­ Rear Brake Shoe
3 3502ZS10-101 Rear Brake Shoe
4 3502ZHS01-064 Return Spring - Rear Brake Shoe
5 3502105-T1700 Rear Brake Lining
6 3501N12-106 Заклепка крепления фрикционного диска
7 3502ZS10-213 Roller
8 3502N-034 Сальник в сборе
9 3502ZS01F-021 Пыльник нижний заднего тормоза в сборе
10 3502ZS01F-023 Верхний пыльник заднего тормоза
11 Q150B1012 Болт
12 Q40310 Пружинная шайба
13 3501N-076 Забивка
14 3502ZHS01A-030 Left Air Chamber Bracket Assembly
15 Q40514 Тяжелая пружинная шайба
16 Q151B1440-0H1-J1 Hexagon Bolt
17 3551CK-010 Front Left Brake Adjusting Arm Assembly
18 Q1-35S100A-02045 Adjusting Shim
19 3530010-T1700 Rear Left Spring Brake Chamber Assembly
20 3502N-018 Штифт
21 Q500B0426 Шплинт
22 99451 90003 Oil Nozzle
23 3502ZHS08-026 Bush - Rear Brake Bottom Plate Cam Hole
24 3502ZHS08-025 Rear Brake Bottom Plate
25 3502ZHS01-042 Camshaft ­ Rear Left Brake
26 3550ZB1E-021 Втулка датчика АБС
27 35Q01-06026 Rubber Socket Pipe
28 3550ZB1E-020 Датчик АБС в сборе
29 24ABS-10012 Кронштейн заднего датчика

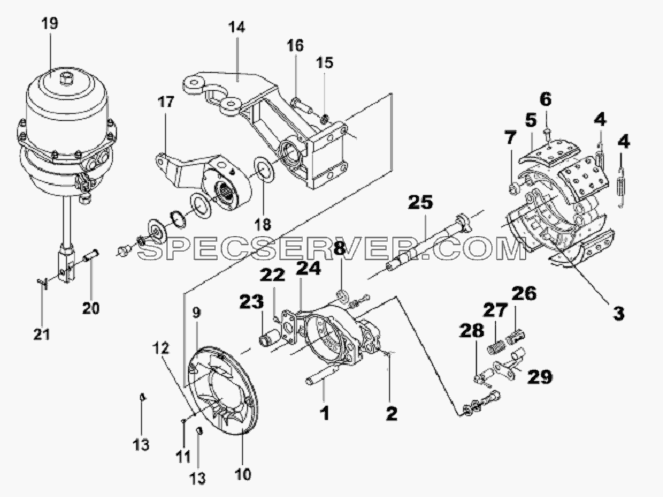

Middle Right Brake Subassembly для L3251A3 (вара.) (список запасных частей)

Middle Right Brake Subassembly для L3251A3 (вара.) (список запасных частей)

Middle Right Brake Subassembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 2401053-T0802 ABS Harness Bracket
- 24ABS1-00020 Bolt
- 3,502N-234 Oil Seal Spring
- 3502ZHS01-038 Bush ­ Cam Bracket
- 3502ZHS01A-031 Right Air Chamber Bracket
- 3503015-T2000 Middle Right Brake Assembly
- 35N-02083 Болт крепления заднего тормоза
- 35ZHS01-02046 Bolt - Used to Fix Limiting Plate
- Q1-35S92-02900-A Limiting Plate - Self-adjusting Arm
- Q151B1635-0H1 Hexagon Bolt
- Q2140616 Винт
- Q40006 Шайба
- Q40314 Пружинная шайба
- Q40516 Пружинчатая шайба
- Q50512200 Проволока контровочная
1 3502ZS10-134 Screw - For Fixing Shoe Shaft
2 3502ZS10-132 Shoe Shaft ­ Rear Brake Shoe
3 3502ZS10-101 Rear Brake Shoe
4 3502ZHS01-064 Return Spring - Rear Brake Shoe
5 3502105-T1700 Rear Brake Lining
6 3501N12-106 Заклепка крепления фрикционного диска
7 3502ZS10-213 Roller
8 3502N-034 Сальник в сборе
9 3502ZS01F-021 Пыльник нижний заднего тормоза в сборе
10 3502ZS01F-023 Верхний пыльник заднего тормоза
11 Q150B1012 Болт
12 Q40310 Пружинная шайба
13 3501N-076 Забивка
14 3502ZHS01A-029 Right Air Chamber Bracket Assembly
15 Q40514 Тяжелая пружинная шайба
16 Q151B1440-0H1-J1 Hexagon Bolt
17 3551CK-015 Front Right Brake Adjusting Arm Assembly
18 Q1-35S100A-02047 Adjusting Shim
19 3530015-T1700 Rear Right Spring Brake Chamber Assembly
20 3502N-018 Штифт
21 Q500B0426 Шплинт
22 99451 90003 Oil Nozzle
23 3502ZHS08-026 Bush - Rear Brake Bottom Plate Cam Hole
24 3502ZHS08-025 Rear Brake Bottom Plate
25 3502ZHS01-041 Camshaft ­ Rear Right Brake
26 3550ZB1E-021 Втулка датчика АБС
27 35Q01-06026 Rubber Socket Pipe
28 3550ZB1E-020 Датчик АБС в сборе
29 24ABS-10012 Кронштейн заднего датчика
