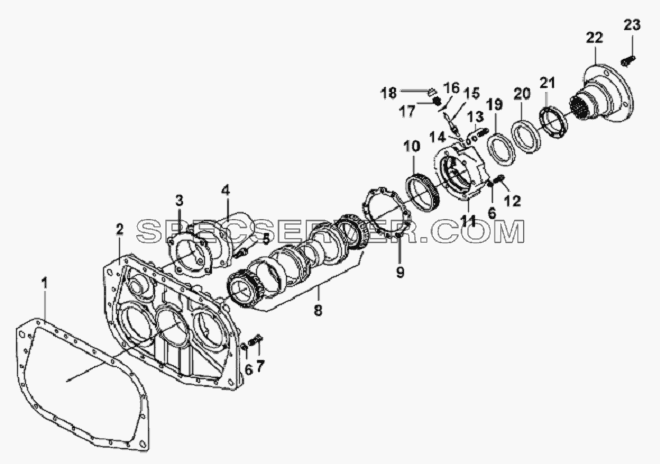

Запчасти: Rear Cover Assembly для L3251A3 (вара.)

Rear Cover Assembly для L3251A3 (вара.) (список запасных частей)

Rear Cover Assembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- HG4-333-66 Уплотнительное кольцо
1 14335 Прокладка
2 JS180-1707015 Крышка задняя
3 JS180-1707053 Прокладка крышки промежуточного вала демультипликатора
4 JS180-1707052 Крышка удлиненного промежуточного вала
5 A-C09008 Болт
6 GB93-76 Стопорная шайба
7 GB21-76 Бoлт M10
8 JS180-1707109 Подшипник роликовый конический
9 JS180-1707156 Прокладка
10 LF14-3802033 Odometer Driving Gear
11 JS180-1707155 Крышка заднего подшипника выходного вала
12 GB21-76 Бoлт M10
13 A-C09009 Болт
14 7992 Кожух
15 LF14-3802034 Odometer Driven Gear
16 F96005 Прокладка
17 F91005-1 Уплотнитель ограничителя хода
18 QH70-4211310 Предохранительный кожух ограничителя хода
19 19109 Сальник
20 C01032 Сальник крышки заднего подшипника
21 F96119 Пылезащитный чехол
22 JS180-1701159-2 Фланец выходного вала
23 Q151B1455TF2 Болт

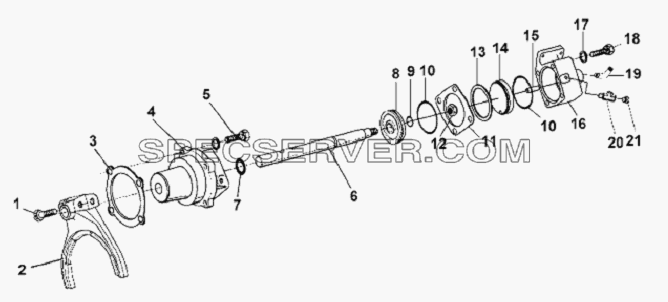

Запчасти: Auxiliary Gearbox Cylinder Assembly для L3251A3 (вара.)

Auxiliary Gearbox Cylinder Assembly для L3251A3 (вара.) (список запасных частей)

Auxiliary Gearbox Cylinder Assembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- GB93-76 Стопорная шайба
- JS180-1707060-3 Auxiliary Gearbox Cylinder Assembly
1 GB32.3-88 Бoлт M12x1,25
2 16775 Вилка вспомогательного механизма
3 14347 Прокладка
4 16778 Цилиндр
5 GB5782-86 Бoлт M10x32
6 JS180-1707061 Шток
7 14765 Уплотнительное кольцо
8 14341 Поршень с крышкой
9 14345 Уплотнительное кольцо
10 14344 Уплотнительное кольцо
11 14349 Прокладка крышки сцепления
12 GB890-80 Гaйka M16
13 QH70-4211404 Стопорное кольцо
14 QH70-4211403 Поршень
15 QH70-4211405 Направляющий штифт
16 QH70-4211402 Цилиндр
17 Q40310 Пружинная шайба
18 Q150B1065 Болт
19 12845 Угольник
20 C03052 Тройник
21 Q618B01 Пробка

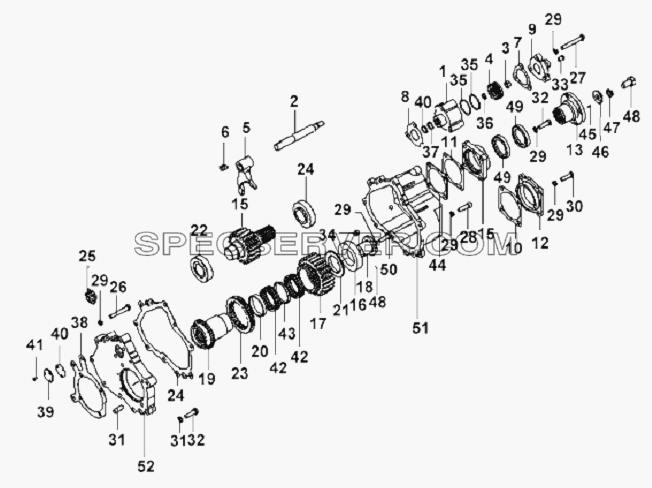

Запчасти: QH7 Power Takeoff Assembly для L3251A3 (вара.)

QH7 Power Takeoff Assembly для L3251A3 (вара.) (список запасных частей)

QH7 Power Takeoff Assembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- QH70-G3075 Power Takeoff Assembly
1 QH70-4211306-1 Корпус цилиндра
2 QH70-4211305 Вилка поршня
3 QH70-4211311 Поршень
4 GB889-86 Cтoпopнaя гaйka M12
5 QH70-4211301 Вилка
6 J80-1702083 Зажимной винт
7 QH70-4211303 Прокладка
8 QH70-4211307 Гильза цилиндра
9 QH70-4211304 Колпак цилиндра
10 QH70-4211108 Прокладка
11 QH70-4211208 Прокладка
12 QH70-4211107 Концевая крышка
13 QH70-4211204 Фланец
14 QH70-4211206 Крышка подшипника
15 QH70-4211201 Шестерня вторичного вала
16 GB283-64 Подшипник 42111
17 QH70-4211105 Шестерня первичного вала
18 QH70-4211104 Кожух
19 QH70-4211102 Вал
20 QH70-4211103 Прокладка подшипника
21 QH70-4211106 Пластина зубчатой передачи
22 32208 Подшипник
23 QH70-4211302 Кожух сцепления
24 QH70-4211110-2 Side Cover Lining
25 JK942K Переключатель контрольной лампы
26 Q218B1090TF2 Hexagonal Socket Cap Screw
27 Q150B1075 Болт
28 Q218B1030 Винт с головкой
29 Q40310 Пружинная шайба
30 Q218B1030TF2 Hexagon Socket Cylindrical Head Screw
31 GB117-76 Koничeckий штифт 12x35
32 Q150B1035 Болт
33 54010 Заглушка
34 Q62103 Конусообразная пробка
35 QC45-4211300 Уплотнительное кольцо
36 GB3452.1 Уплoтнитeльнoe koльцo 16x2.65
37 J80-1702028 Прокладочное кольцо
38 QH70-4211112 Уплотнитель
39 QH70-4211309 Крышка
40 QH70-4211308 Уплотнитель крышки
41 Q2540510 Винт с крестообразным шлицем
42 K637120 Игольчатый подшипник
43 J80-1701133 Прокладка подшипника повышенной передачи
44 QH70-4211203 Прокладка
45 GB879-86 Пpyжинный штифт3x10
46 QH70-4211202 Пластина зубчатой передачи
47 Q40316 Пружинная шайба
48 GB21-76 Бoлт M10
49 F500A-1802191 Сальник
50 Q151B1035 Болт
51 QH70-4211101-2 Power Takeoff Case
52 QH70-4211111-2 Side Cover

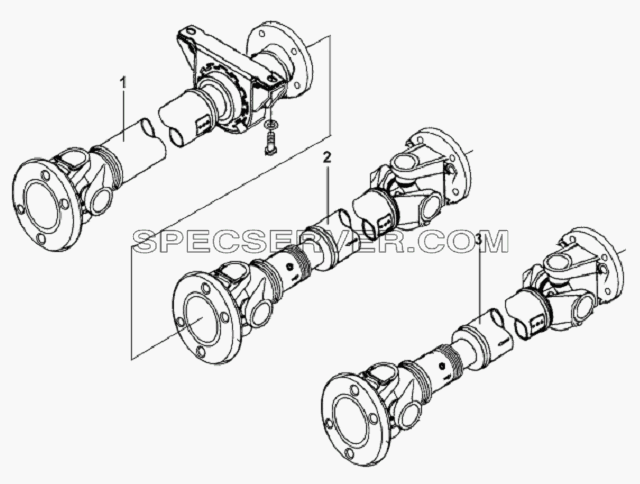

Driving Shaft Subassembly для L3251A3 (вара.) (список запасных частей)

Driving Shaft Subassembly для L3251A3 (вара.) (список запасных частей)

Driving Shaft Subassembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- Q151B1455-0H1 Болт
- Q341B14 Гайка
- Q40314 Пружинная шайба
1 2202010-T2201 Вал карданный с опорой в сборе
2 2201010-T2201 Вал карданный среднего моста
3 2201110-T1101 Driving Shaft and Spline Shaft Fork Assembly

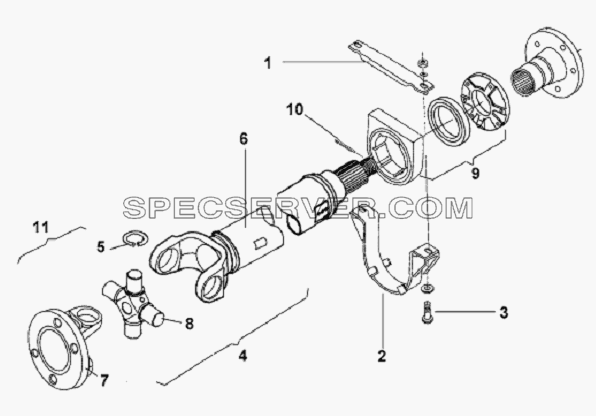

Middle Driving Shaft & Support Assembly для L3251A3 (вара.) (список запасных частей)

Middle Driving Shaft & Support Assembly для L3251A3 (вара.) (список запасных частей)

Middle Driving Shaft & Support Assembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 2202010-T2201 Вал карданный с опорой в сборе
- Q341B16-0H1 Гайка
- Q40116 Плоская шайба
- Q40316 Пружинная шайба
1 22Z68D-02226 Кронштейн
2 22Z66-02222 Скоба
3 Q151B1650-0H1 Болт
4 2202045-T2201 Middle Driving Shaft and Flange Fork Assembly
5 2201RLC-026 Кольцо стопорное
6 2202015-T2201 Middle Driving Shaft Assembly
7 2201RLC-023 Фланец-вилка
8 2201RLC-030 Фланец-вилка
9 2202Z66D-080-B Центральная опора в сборе (включая 7,9~12)
10 Q500B6350 Шплинт
11 2202RLC-025 Фланец-вилка с крестовиной в сборе

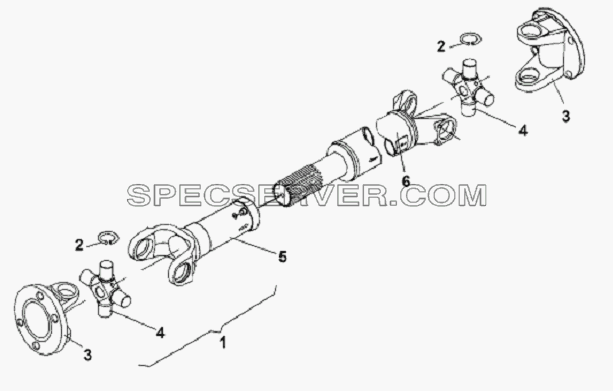

Driving Shaft & Sliding Fork Assembly для L3251A3 (вара.) (список запасных частей)

Driving Shaft & Sliding Fork Assembly для L3251A3 (вара.) (список запасных частей)

Driving Shaft & Sliding Fork Assembly для L3251A3 (вара.) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 2201010-T2201 Вал карданный среднего моста
- 2201RLC-024 Вилка шлицевая скользящая в сборе
- 2202RLC-025 Фланец-вилка с крестовиной в сборе
1 2201045-T2201 Вал карданный с фланцем и крестовиной в сборе
2 2201RLC-026 Кольцо стопорное
3 2201RLC-023 Фланец-вилка
4 2201RLC-030 Фланец-вилка
5 2201015-T2201 Driving Shaft Assembly
6 2201RLC-025 Flanged Fork, Spline Shaft Fork and Protective Sleeve Assembly
