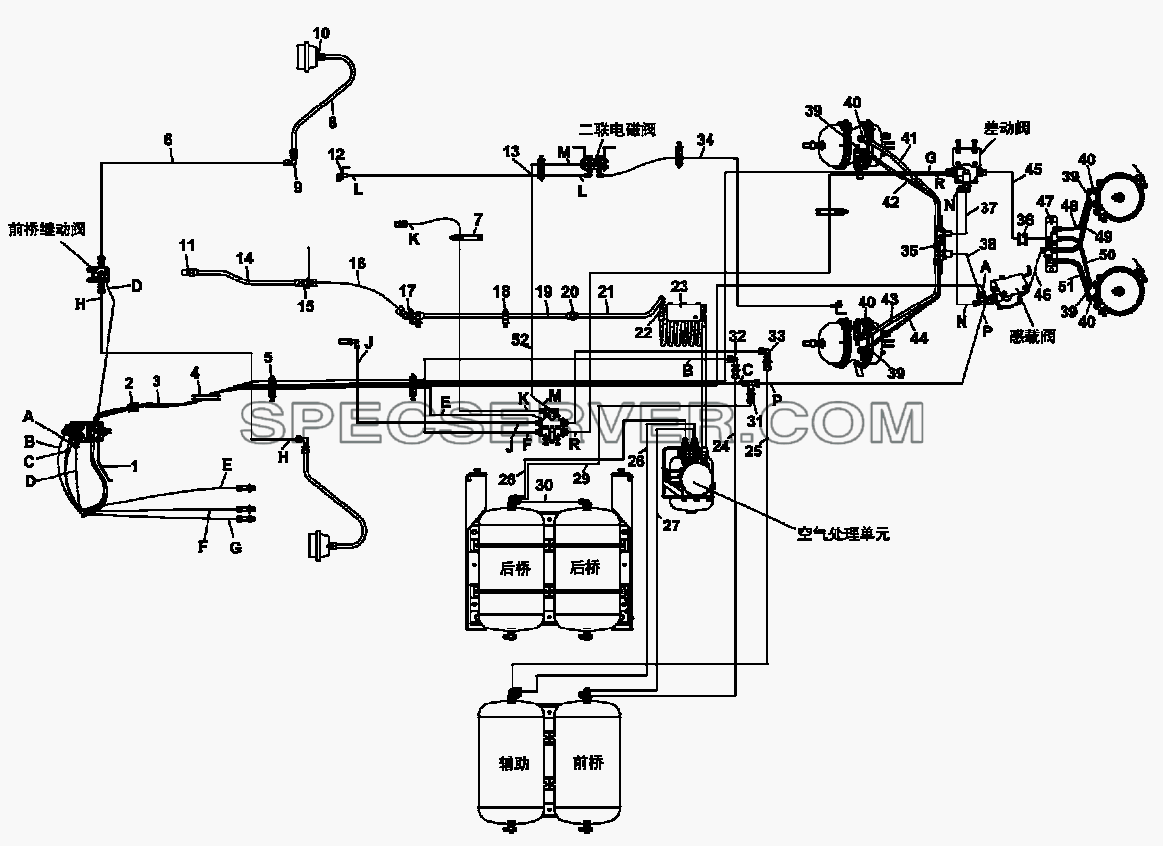

Запчасти: 3506001-K0903 Схема тормозной системы для DFL-3250A1-K09-003-01

3506001-K0903 Схема тормозной системы для DFL-3250A1-K09-003-01 (список запасных частей)

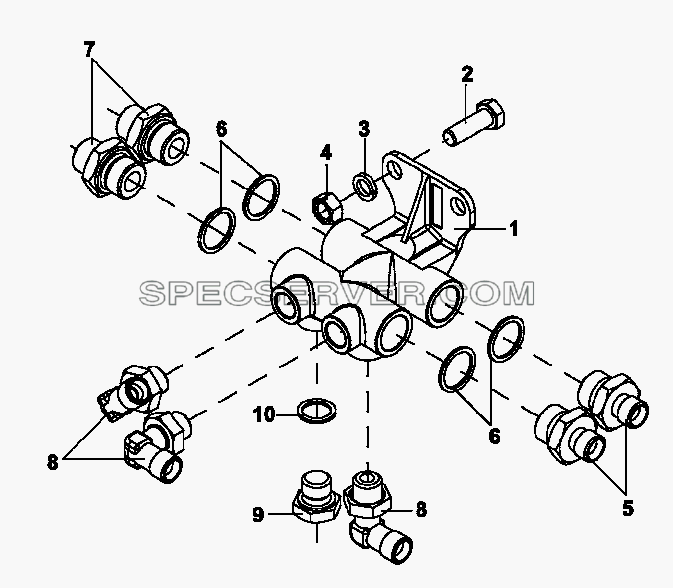

3506K-K0800 Многоканальный штуцер для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	35.6B2-06076	Тройник
-	35.6B2-06090	Угольник
-	3506062-K0800	Штуцер
-	3506063-K0800	Тройник
-	3506208-K0800	Трубка стальная в сборе
-	3541070-90035	Шланг термостойкий моторного тормоза
-	35B13-41035	Прокладка
-	35N-06026	Гайка
-	35N-06027	Гайка
-	35N-06027	Гайка
-	35N-06027	Гайка
-	35N-06031	О-кольцо
-	35N-06032	О-кольцо
-	35N-06032	О-кольцо
-	35N-06032	О-кольцо
-	35N-06124	Угольник
-	35N12-06622	Держатель хомута нижний
-	35N49-06127	Штуцер угловой
-	35NC1-06106	Лента
-	35NC1-06106	Лента
-	35NC1-06106	Лента
-	35NC1-06106	Лента
-	35RC4-06629	Гайка
-	35Z06-06070	Штуцер проходной в сборе
-	35Z24-06621-B	Хомут верхний
-	35Z24-06622-B	Хомут нижний
-	35Z36C-06070	Штуцер угловой
-	35Z41-06157	Штуцер
-	35ZB3A-06135	Штуцер
-	35ZB3A-06136	Штуцер
-	Q150B0825	Болт
-	Q150B0825	Болт
-	Q150B0825	Болт
-	Q150B0830	Болт
-	Q150B0830	Болт
-	Q150B0830	Болт
-	Q150B0850	Болт
-	Q150B0875	Болт
-	Q150B1025	Болт
-	Q150B1025	Болт
-	Q340B08	Гайка
-	Q340B08	Гайка
-	Q340B08	Гайка
-	Q340B08	Гайка
-	Q340B08	Гайка
-	Q340B08	Гайка
-	Q340B08	Гайка
-	Q340B10	Гайка
-	Q340B10	Гайка
-	Q351B12	Гайка
-	Q353B16	Гайка
-	Q353B18	Тонкая гайка
-	Q353B18	Тонкая гайка
-	Q353B20	Гайка
-	Q353B20	Гайка
-	Q353B22	Гайка
-	Q353B27	Гайка
-	Q40108	Плоская шайба
-	Q40308	Пружинная шайба
-	Q40308	Пружинная шайба
-	Q40308	Пружинная шайба
-	Q40308	Пружинная шайба
-	Q40308	Пружинная шайба
-	Q40308	Пружинная шайба
-	Q40308	Пружинная шайба
-	Q40310	Пружинная шайба
-	Q40310	Пружинная шайба
-	Q41012	Законтренная шайба с внутренними зубцами
-	Q41016	Шайба
-	Q41018	Шайба
-	Q41018	Шайба
-	Q41020	Шайба
-	Q41020	Шайба
-	Q63508	Штуцер угловой
-	RQ8551940	Защитный чехол
1	3506824-K0100	Кронштейн
2	3506823-K0100	Держатель шланга
3	3506110-K0902	Шланг в сборе
4	3506891-K0100	Втулка защитная
5	35Z60C-06082	Кронштейн
6	RQ85010155	Шланг в сборе
7	35Z63E-06082	Кронштейн
8	Q-22-600W	Шланг в сборе
9	35.6B2-06071	Штуцер-угольник
10	35C-06037	Штуцер
11	35N-06111	Штуцер
12	35N49-06088	Кронштейн
13	3506120-K0902	Шланг в сборе
14	3506202-K0902	Трубка стальная первая в сборе
15	3506311-K0300	Держатель
16	35Z60-06050	Высокотермостойкий шланг в сборе
17	35Z14-06088	Держатель
18	35N12-06621	Держатель хомута верхний
19	3506204-K0903	Трубка стальная вторая в сборе
20	35N12-06108	Штуцер
21	3506206-K0902	Трубка стальная третья в сборе
22	35Z59-06101

№	Номер детали	Наименование запчасти
1	3525NC1C-010	Штуцер многоканальный в сборе
2	Q150B1030	Болт
3	Q40310	Пружинная шайба
4	Q340B10	Гайка
5	35Z41-06027	Штуцер
6	35N-06036	Уплотнительное кольцо
7	35B06-06012	Штуцер
8	3506042-B40D0	Штуцер угловой
9	35N-06038	Заглушка
10	35N-06037	Шайба

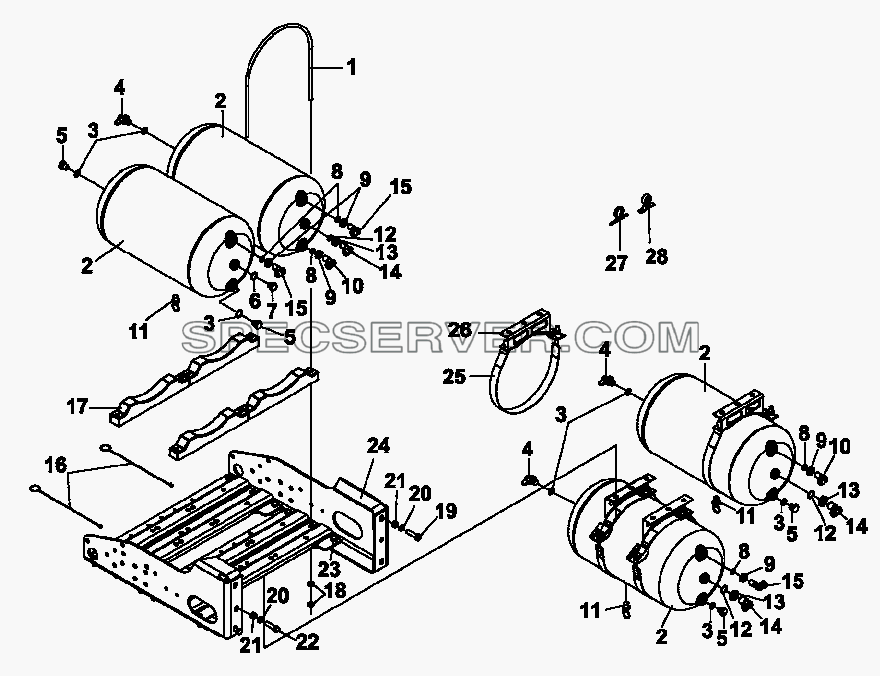

3513G-K0800 Воздушные ресиверы для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	Q40212	Шайба
1	35N-13017	Скоба
2	3513B40B-010	Воздушный ресивер в сборе
3	35N-06037	Шайба
4	3524Z06A-010	Пробка
5	35N-06038	Заглушка
6	35N-06036	Уплотнительное кольцо
7	35Z41-06047	Пробка
8	35N-06032	О-кольцо
9	35N-06027	Гайка
10	35Z41-06105	Штуцер
11	3513D-040	Клапан сливной
12	35N-06031	О-кольцо
13	35N-06026	Гайка
14	35.6B2-06090	Угольник
15	35N-06124	Угольник
16	3513113-K0100	Тяга
17	35Z06A-13013	Кронштейн пневматического рессивера
18	Q340B10	Гайка
19	Q150B1245	Болт
20	Q40312	Пружинная шайба
21	Q340B12	Гайка
22	Q150B1240	Болт
23	Q150B1225	Болт
24	3513110-K0100	Кронштейн воздушного ресивера в сборе
25	35.6B2-13025	Хомут в сборе
26	35D-13020	Кронштейн пневматического рессивера в сборе
27	37F-24012	Нейлоновый уплотнитель
28	37F-24013	Хомут

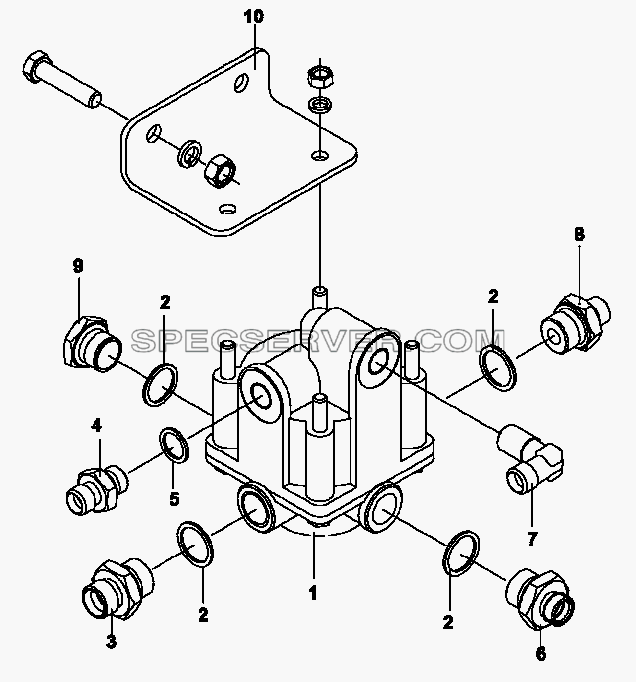

3527A1-08 Дифференциальный клапан для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	Q150B1045	Болт
-	Q340B08	Гайка
-	Q340B10	Гайка
-	Q40308	Пружинная шайба
-	Q40310	Пружинная шайба
1	3527Z46-001	Клапан дифференциальный в сборе
2	35N-06036	Уплотнительное кольцо
3	35B06-06012	Штуцер
4	35BY-06513	Штуцер
5	35N-06037	Шайба
6	35DR10-06020	Штуцер
7	3506042-B40D0	Штуцер угловой
8	35Z41-06027	Штуцер
9	35Z41-06047	Пробка
10	35Z38-06200	Кронштейн

3533A4-06 Разгрузочный клапан для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	3506060-B40D0	Штуцер угловой
2	35.6B2-06014	Штуцер
3	Q150B1025	Болт
4	3533N1-010	Регулятор давления в сборе
5	Q40310	Пружинная шайба
6	Q340B10	Гайка

3541A-K0902 Моторный тормоз для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	Q351B12	Гайка
-	Q41012	Законтренная шайба с внутренними зубцами
1	3541Z66-001	Заслонка горного тормоза в сборе
2	Q63508	Штуцер угловой
3	3541070-90035	Шланг термостойкий моторного тормоза
4	35N49-06127	Штуцер угловой
5	35N49-06088	Кронштейн
6	Q150B0835	Болт
7	Q40308	Пружинная шайба
8	Q340B08	Гайка
9	35ZB3A-06136	Штуцер
10	35B13-41035	Прокладка
11	35RC4-06629	Гайка
12	35ZB3A-06135	Штуцер
