Запчасти: 2502A-K0800 Межосевой дифференциал и редуктор главной передачи среднего моста для DFL-3250A1-K09-003-01

2502A-K0800 Межосевой дифференциал и редуктор главной передачи среднего моста для DFL-3250A1-K09-003-01 (список запасных частей)

3503A-K0800 Тормозной механизм средний левый для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	2402ZB-161	Регулировочная шайба переднего подшипника ведущей конической шестерни
-	2402ZB-162	Кольцо регулировочное переднего подшипника ведущей конической шестерни
-	2402ZB-163	Кольцо регулировочное переднего подшипника ведущей конической шестерни
-	2402ZB-164	Кольцо регулировочное переднего подшипника ведущей конической шестерни
-	2402ZB-165	Кольцо регулировочное переднего подшипника ведущей конической шестерни
-	2402ZB-166	Кольцо регулировочное переднего подшипника ведущей конической шестерни
-	2402ZB-167	Кольцо регулировочное переднего подшипника ведущей конической шестерни
-	2402ZB-168	Кольцо регулировочное переднего подшипника ведущей конической шестерни
-	2402ZB-169	Кольцо регулировочное переднего подшипника ведущей конической шестерни
-	2402ZB-170	Кольцо регулировочное переднего подшипника ведущей конической шестерни
-	2402ZB-171	Кольцо регулировочное переднего подшипника ведущей конической шестерни
-	2402ZB-172	Кольцо регулировочное переднего подшипника ведущей конической шестерни
-	2402ZB-173	Кольцо регулировочное переднего подшипника ведущей конической шестерни
-	2402ZB-174	Кольцо регулировочное переднего подшипника ведущей конической шестерни
-	2402ZS01-356	Болт ведомой конической шестерни
-	24N-01066	Уплотнительная шайба
-	24N-01066	Уплотнительная шайба
-	2502Z33-098	Штифт установочный
-	2502ZAS01-039	Круглый винт
-	2502ZAS01-055	Корпус и манжета в сборе
-	2502ZAS01-082	Прокладка регулировочная ведущей конической шестерни
-	2502ZAS01-083	Прокладка регулировочная ведущей конической шестерни
-	2502ZAS01-084	Прокладка регулировочная ведущей конической шестерни
-	2502ZAS01-085	Прокладка регулировочная ведущей конической шестерни
-	2502ZAS01-086	Прокладка регулировочная ведущей конической шестерни
-	2502ZAS01-087	Прокладка регулировочная ведущей конической шестерни
-	2502ZAS01-088	Прокладка регулировочная ведущей конической шестерни
-	2502ZAS01-131	Прокладка регулировочная переднего подшипника ведущей конической шестерни
-	2502ZAS01-132	Прокладка регулировочная переднего подшипника ведущей конической шестерни
-	2502ZAS01-133	Прокладка регулировочная переднего подшипника ведущей конической шестерни
-	2502ZAS01-134	Прокладка регулировочная переднего подшипника ведущей конической шестерни
-	2502ZAS01-135	Прокладка регулировочная переднего подшипника ведущей конической шестерни
-	2502ZAS01-136	Прокладка регулировочная переднего подшипника ведущей конической шестерни
-	2502ZAS01-137	Прокладка регулировочная переднего подшипника ведущей конической шестерни
-	2502ZAS01-410	Межосевой дифференциал и его корпус в сборе
-	2502ZAS01-415	Межосевой дифференциал в сборе
-	2502ZAS01-566	Прокладка регулировочная
-	2502ZAS01-567	Прокладка регулировочная
-	2502ZAS01-568	Прокладка регулировочная
-	2502ZAS01-569	Прокладка регулировочная
-	2502ZAS01-570	Прокладка регулировочная
-	2502ZAS04-010	Редуктор главной передачи и дифференциал среднего моста в сборе
-	Q150B1020	Болт
-	Q151B14100-0H1	Болт
-	Q151B1440-0H1	Болт
-	Q151B1440-0H1	Болт
-	Q151B18100-0H1-J1	Болт
-	Q40310	Пружинная шайба
-	Q40314	Пружинная шайба
-	Q40314	Пружинная шайба
-	Q40514	Тяжелая пружинная шайба
-	Q40514	Тяжелая пружинная шайба
-	Q40524	Пружинчатая шайба
-	Q41214	Стопорная шайба
-	Q500B0860	Шплинт
1	2402ZB-072	Гайка
2	2502ZAS01-071	Шайба
3	2502ZAS01-065	Фланец в сборе
4	2502ZAS01-038	Кольцо уплотнительное
5	2502ZAS01-057	Манжета в сборе
6	2502ZAS01-056	Корпус манжеты
7	2502ZAS01-419	Шариковый подшипник
8	24N-01072	Пробка сливного отверстия в сборе
9	24N-01065	Пробка отверстия уровня масла
10	2502ZAS01-411	Корпус межосевого дифференциала
11	2502ZAS01-417	Передний корпус межосевого дифференциала
12	2502ZAS01-436	Опорная шайба шестерни передней боковой
13	2502ZAS01-435	Передняя боковая шестерня
14	2502ZAS01-446	Опорная прокладка планетарной шестерни
15	2502ZAS01-445	Планетарная шестерня межосевого дифференциала
16	2502ZAS01-431	Крестовый вал
17	2502ZAS01-437	Задняя боковая шестерня
18	2502ZAS01-438	Опорная шайба задней боковой шестерни
19	2502ZAS01-418	Задний корпус межосевого дифференциала
20	2502ZAS01-147	Кронштейн подшипника ведущей круглой шестерни
21	2502ZAS01-469	Прокладка корпуса межосевого дифференциала
22	2502ZAS01-102	Регулировочная прокладка
23	7520E-2	Внутренняя обойма подшипника в сборе
24	7520E-1	Наружная обойма подшипника
25	2502ZAS01-143	Ведущая круглая шестерня среднего моста
26	2502ZAS01-054	Установочная втулка ведомой круглой шестерни
27	2502ZAS01-051	Ведомая круглая шестерня среднего моста
28	2502ZAS01-036	Кронштейн подшипника ведущей конической шестерни
29	27315E	Подшипник в сборе
30	27316E	Подшипник в сборе
31	2502ZA739-025	Шестерня среднего моста коническая ведущая
32	2402ZB-033	Задний подшипник ведущей конической шестерни
33	Q43145	Упорное кольцо вала
34	2502ZAS01-081	Прокладка регулировочная ведущей конической шестерни
35	2502ZAS01-115	Корпус главного редуктора среднего моста
36	25ZAS01-04010	Механизм управления межосевым дифференциалом
37	25ZAS01-01064	Втулка зацепления
38	2402ZS01-335	Шестерня полуоси
39	2402ZS01-346	Опорная прокладка планетарной шестерни
40	2402ZS01-345	Планетарная шестерня
41	2402ZS01-331	Крестовина
42	2402ZS01-318

№	Номер детали	Наименование запчасти
-	3502085-K0800	Колодка тормоза задняя нижняя в сборе
-	3502185-K0800	Колодка тормоза задняя верхняя в сборе
-	3503010-K0800	Тормозной механизм средний левый в сборе
-	Q150B1012	Болт
-	Q151B1435	Болт
-	Q40310	Пружинная шайба
-	Q40314	Пружинная шайба
-	Q500B0426	Шплинт
1	3502N-023	Щит тормоза верхний
2	3502N-021	Щит тормоза нижний
3	3501N-076	Забивка
4	3502NB-041	Вал эксцентриковый тормоза среднего левого колеса
5	Q5280850	Пружина
6	3502N-093	Втулка
7	3502Z24-044	Кольцо дистанционное
8	3503029-K0300	Кронштейн крепления энергоаккумулятора средний левый в сборе
9	3551020-K0800	Рычаг среднего тормоза с автоматической регулировкой зазора в сборе
10	3501N-046	Стопорное кольцо
11	3502N-018	Штифт
12	3530Z15-002	Энергоаккумулятор правый задний в сборе
13	3502064-K0800	Пружина возвратная
14	3502N-106-B	Заклепка
15	3502N-105	Накладка колодки заднего тормоза фрикционная
16	3502101-K0800	Колодка тормоза в сборе
17	3502N-113	Ролик задней тормозной колодки в сборе
18	3501N-102	Ось ролика
19	3502N-132	Ось колодки
20	Q701B45	Пресс-маслёнка
21	3503025-K0800	Суппорт среднего тормоза в сборе

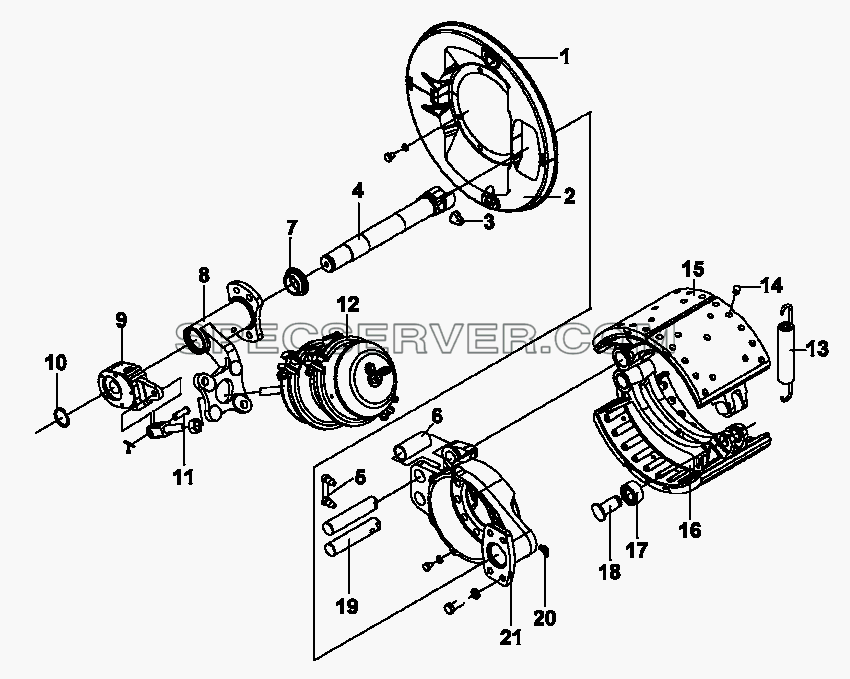

3503B-K0800 Тормозной механизм средний правый для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	3502085-K0800	Колодка тормоза задняя нижняя в сборе
-	3502185-K0800	Колодка тормоза задняя верхняя в сборе
-	3503015-K0800	Тормозной механизм средний правый в сборе
-	Q150B1012	Болт
-	Q151B1435	Болт
-	Q40310	Пружинная шайба
-	Q40314	Пружинная шайба
-	Q500B0426	Шплинт
1	3502N-023	Щит тормоза верхний
2	3502N-021	Щит тормоза нижний
3	3501N-076	Забивка
4	3502NB-042	Вал эксцентриковый тормоза среднего правого колеса
5	Q5280850	Пружина
6	3502N-093	Втулка
7	3502Z24-044	Кольцо дистанционное
8	3503030-K0300	Кронштейн крепления энергоаккумулятора средний левый в сборе
9	3551020-K0800	Рычаг среднего тормоза с автоматической регулировкой зазора в сборе
10	3501N-046	Стопорное кольцо
11	3502N-018	Штифт
12	3530Z15-001	Энергоаккумулятор левый задний в сборе
13	3502064-K0800	Пружина возвратная
14	3502N-106-B	Заклепка
15	3502N-105	Накладка колодки заднего тормоза фрикционная
16	3502101-K0800	Колодка тормоза в сборе
17	3502N-113	Ролик задней тормозной колодки в сборе
18	3501N-102	Ось ролика
19	3502N-132	Ось колодки
20	Q701B45	Пресс-маслёнка
21	3503025-K0800	Суппорт среднего тормоза в сборе

3000010-K0800 Передний мост в сборе для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3000010-K0800	Передний мост в сборе

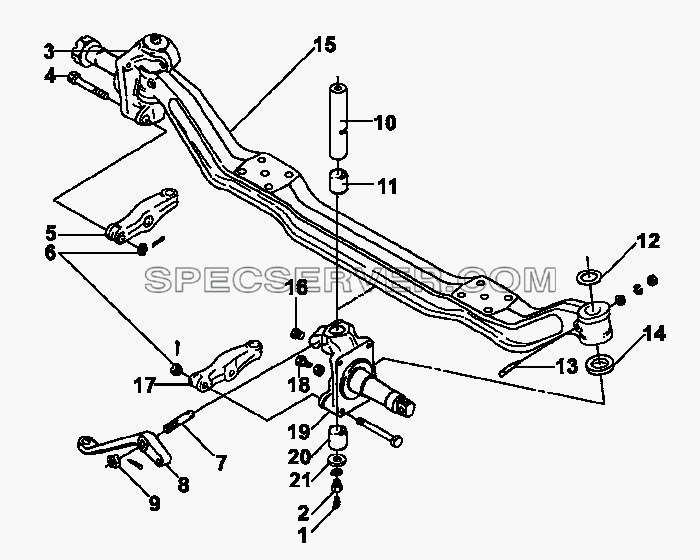

3001A-K0300 Передний мост для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	30Z01-01023	Прокладка регулировочная поворотной цапфы
-	30Z01-01024	Прокладка регулировочная поворотной цапфы
-	30Z01-01025	Прокладка регулировочная поворотной цапфы
-	30Z01-01026	Прокладка регулировочная поворотной цапфы
-	30Z01-01027	Прокладка регулировочная поворотной цапфы
-	30Z01-01028	Прокладка регулировочная поворотной цапфы
-	30Z01-01029	Прокладка регулировочная поворотной цапфы
-	30Z01-01052	Прокладка регулировочная поворотной цапфы
-	30Z01-01053	Прокладка регулировочная поворотной цапфы
-	30Z01-01054	Прокладка регулировочная поворотной цапфы
-	30ZB1-01016	Правая поворотная цапфа
-	30ZB1-01016	Правая поворотная цапфа
-	Q340B10	Гайка
-	Q351B16	Гайка стопорная
-	Q40110	Шайба
-	Q40116	Плоская шайба
-	Q40310	Пружинная шайба
-	Q500B0440	Шплинт
-	Q500B0440	Шплинт
1	Q701B70	Пресс-маслёнка
2	30N-01039	Болт
3	30ZB1-01018	Правая поворотная цапфа
4	30ZB1-01043	Болт
5	30Z01-01042	Поворотный рычаг (правый)
6	30N-01045	Гайка корончатая
7	30N-01048	Шпилька
8	30N-01044	Рычаг продольной тяги
9	30N-01049	Гайка с прорезью
10	30Z01-01021	Шкворень
11	30Z01-01019	Верхняя втулка
12	30Z01-01022	Прокладка регулировочная поворотной цапфы
13	30J-01031	Клиновой стопорный штифт
14	30Z01-01035	Упорный подшипник в сборе
15	30Z01-01011	Передний мост
16	30N-01033	Пробка
17	30Z01-01041	Нижний рычаг левого поворотного кулака
18	30N-01032	Винт ограничения поворота
19	30ZB1-01018	Правая поворотная цапфа
20	30Z01-01020	Втулка
21	30Z01-01037	Сальник

3103A4-07 Передняя ступица и тормозной барабан для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	31Z01-03022	Наружное кольцо внутреннего подшипника ступицы переднего колеса
-	35ZB1-01065	Ступица переднего колеса с тормозным барабаном в сборе
-	7611E-2	Наружное кольцо наружного подшипника ступицы переднего колеса
-	Q150B0816	Болт
-	Q40308	Пружинная шайба
-	Q500B0870	Шплинт
1	31Z01-03075	Уплотнение кольцевое
2	31Z01-03080	Манжета
3	31Z01-03021	Внутреннее кольцо внутреннего подшипника ступицы переднего колеса в сборе
4	35ZB1-01075	Корпус переднего тормоза
5	31N-03059	Болт крепления тормозного барабана
6	31ZB1-03051	Болт крепления колеса
7	31ZB6-03015	Ступица переднего колеса
8	7611E-1	Внутреннее кольцо наружного подшипника ступицы переднего колеса
9	30N-01058	Антифрикционная накладка шестерни
10	30N-01061	Гайка
11	31N-03062	Прокладка
12	31N-03061	Колпак ступицы переднего колеса
