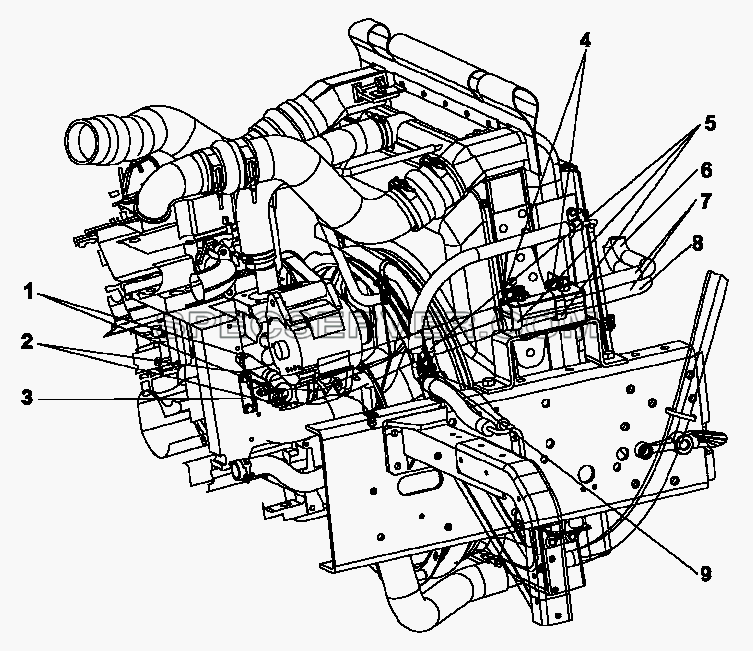

Запчасти: 8101C-C0102 Подводящий и отводящий трубопроводы отопителя для DFL-3250A1-K09-003-01

8101C-C0102 Подводящий и отводящий трубопроводы отопителя для DFL-3250A1-K09-003-01 (список запасных частей)

№	Номер детали	Наименование запчасти
-	8101049-C0100	Кронштейн
-	Q150B0820-Z6H	Болт
-	Q150B0820-Z6H	Болт
-	Q150B0820-Z6H	Болт
-	Q150B0840-Z6H	Болт
-	Q340B08-Z6H	Гайка
-	Q340B08-Z6H	Гайка
-	Q340B08-Z6H	Гайка
-	Q40108-Z6H	Плоская шайба
-	Q40108-Z6H	Плоская шайба
-	Q40108-Z6H	Плоская шайба
-	Q40308-Z6H	Пружинчатая шайба
-	Q40308-Z6H	Пружинчатая шайба
-	Q40308-Z6H	Пружинчатая шайба
-	ZD280X6	Хомут
1	81ZB1E-01022	Штуцер
2	34B04-08025	Хомут
3	81ZC1-01031	Кронштейн
4	8101047-C0101	Держатель трубопровода
5	81Q01-03041	Хомут
6	8101041-C0102	Трубопровод отопителя подводящий
7	RQ8551920	Защитный чехол
8	8101042-C0101	Трубопровод отопителя отводящий
9	81B04-08047	Хомут

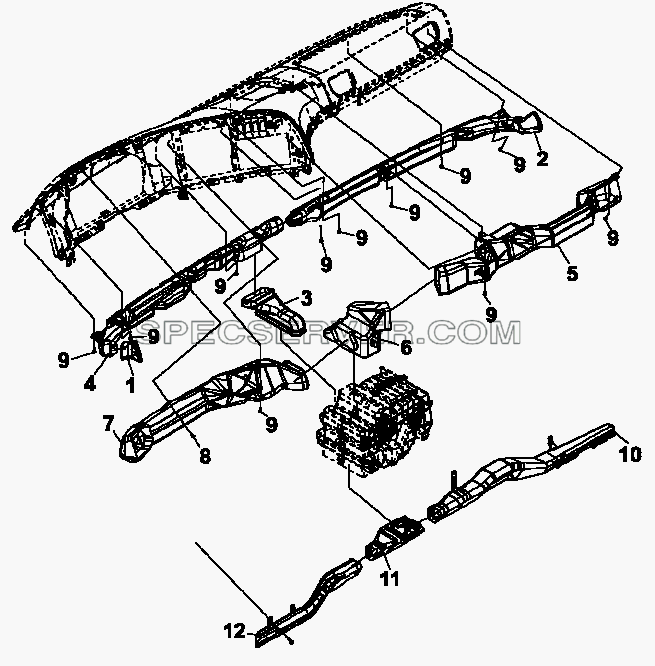

Запчасти: 8102A-C0101 Воздуховоды системы отопления для DFL-3250A1-K09-003-01

8102A-C0101 Воздуховоды системы отопления для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	8102015-C0100	Воздуховод со стороны водителя
2	8102020-C0100	Воздуховод со стороны пассажира
3	8102025-C0100	Промежуточный воздуховод
4	8102010-C0100	Воздуховод со стороны водителя
5	8102040-C0100	Верхний воздуховод со стороны пассажира
6	8102035-C0100	Средний воздуховод
7	8102030-C0100	Верхний воздуховод со стороны водителя
8	8102901-C0100	Защёлка
9	RQ2700512	Винт
10	8102060-C0101	Воздуховод нижний со стороны пассажира
11	8102055-C0100	Нижний средний воздуховод в сборе
12	8102050-C0101	Воздуховод нижний со стороны водителя

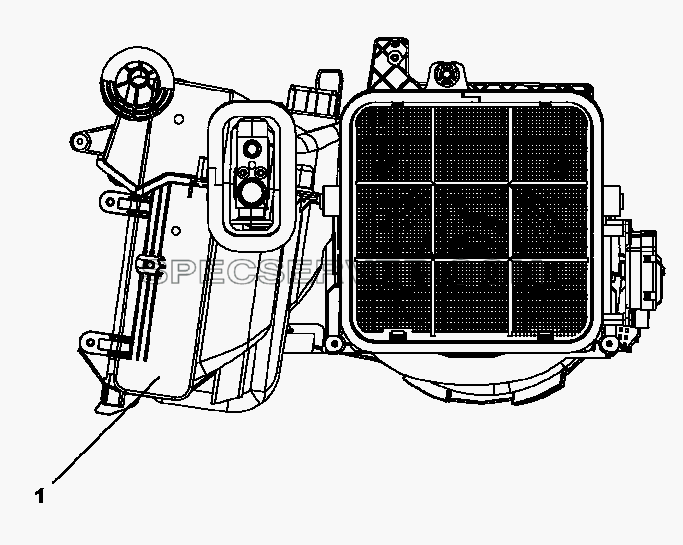

Запчасти: 8103A-C0101 Система вентиляции кабины для DFL-3250A1-K09-003-01

8103A-C0101 Система вентиляции кабины для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	8103011-C0100	Выпускной шланг радиатора в сборе
-	8103113-C0100	Фильтр
-	Q32206-Z6H	Гайка
-	Q40206-Z6H	Шайба
-	Q40306-Z6H	Пружинчатая шайба
-	RQ1760616-Z6H	Болт
1	8103010-C0101	Вентилятор с испарителем

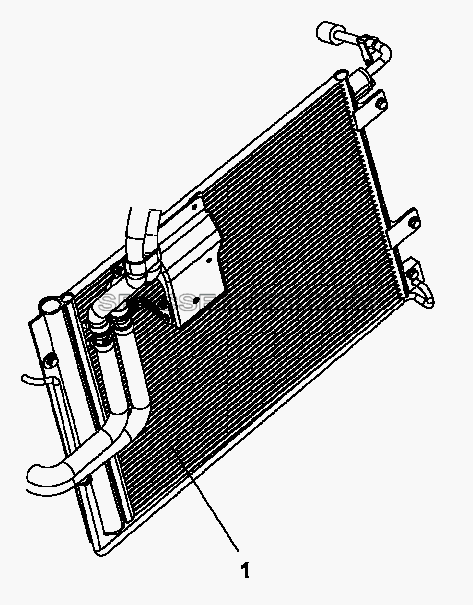

Запчасти: 8105A-C0100 Радиатор кондиционера для DFL-3250A1-K09-003-01

8105A-C0100 Радиатор кондиционера для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	Q150B0625-Z6H	Болт
-	Q340B06-Z6H	Гайка
-	Q40206-Z6H	Шайба
-	Q40306-Z6H	Пружинчатая шайба
1	8105010-C0100	Радиатор кондиционера в сборе

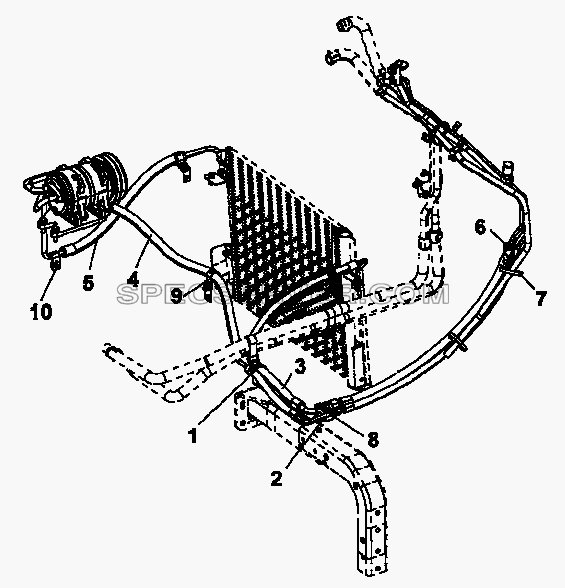

Запчасти: 8108A-C0101 Трубопроводы кондиционера для DFL-3250A1-K09-003-01

8108A-C0101 Трубопроводы кондиционера для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	8108911-C0100	Зажим трубный
-	81B04-08048	Скоба
-	81B04-08048	Скоба
-	81ZB1-08033	Зажимная пластина трубы
-	81ZB1-08038	Втулка трубного зажима
-	Q150B0620-Z6H	Болт
-	Q150B0820-Z6H	Болт
-	Q150B0820-Z6H	Болт
-	Q150B0830-Z6H	Болт
-	Q150B0830-Z6H	Болт
-	Q150B0840-Z6H	Болт
-	Q150B0840-Z6H	Болт
-	Q340B06-Z6H	Гайка
-	Q340B08-Z6H	Гайка
-	Q40106-Y	Плоская шайба
-	Q40106-Z6H	Плоская шайба
-	Q40108-Y	Плоская шайба
-	Q40108-Z6H	Плоская шайба
-	Q40108-Z6H	Плоская шайба
-	Q40108-Z6H	Плоская шайба
-	Q40108-Z6H	Плоская шайба
-	Q40108-Z6H	Плоская шайба
-	Q40110-Z6H	Шайба
-	Q40306	Пружинная шайба
-	Q40306-Z6H	Пружинчатая шайба
-	Q40308	Пружинная шайба
-	Q40308-Z6H	Пружинчатая шайба
-	Q40308-Z6H	Пружинчатая шайба
-	Q40308-Z6H	Пружинчатая шайба
-	Q40308-Z6H	Пружинчатая шайба
-	Q40310-Z6H	Шайба пружинная
1	81B04-08047	Хомут
2	8108140-C0101	Кронштейн трубопровода
3	8108030-C0101	Трубопровод кондиционера в сборе – вход радиатора
4	8108080-C0101	Трубопровод кондиционера в сборе – вход компрессора
5	8108010-C0101	Трубопровод кондиционера в сборе – выход компрессора
6	8108140-C0101	Кронштейн трубопровода
7	3724946-C0100	Хомут
8	8108119-C0100	Хомут
9	8108135-C0100	Кронштейн
10	Q150B1020-Z6H	Болт

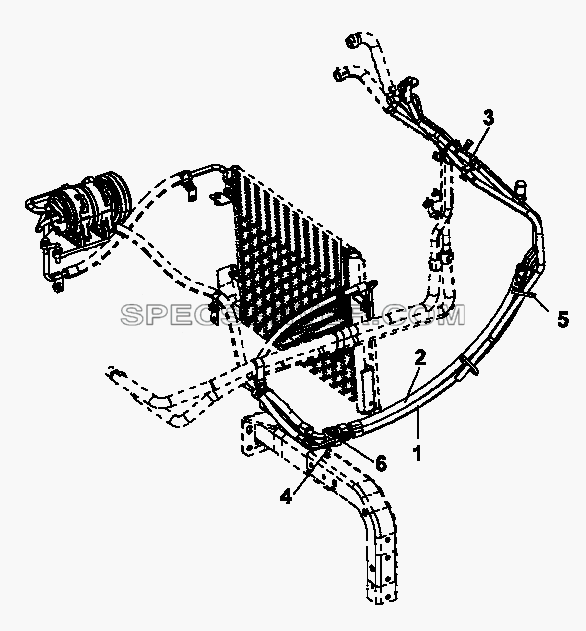

8108D-C0101 Трубопроводы кондиционера для DFL-3250A1-K09-003-01 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	8100501-C0100	Табличка с № маркировки кондиционера
-	Q150B0620-Z6H	Болт
-	Q150B0820-Z6H	Болт
-	Q150B0840-Z6H	Болт
-	Q40106-Z6H	Плоская шайба
-	Q40108-Z6H	Плоская шайба
-	Q40108-Z6H	Плоская шайба
-	Q40306-Z6H	Пружинчатая шайба
-	Q40308-Z6H	Пружинчатая шайба
-	Q40308-Z6H	Пружинчатая шайба
1	8108040-C0100	Шланг
2	8108050-C0100	Шланг
3	8108123-C0100	Хомут
4	8108130-C0100	Кронштейн
5	3724946-C0100	Хомут
6	8108119-C0100	Хомут
