Запчасти: RT-11509G-11 Промежуточные валы демультипликатора для DFL-3251AXA Euro3

RT-11509G-11 Промежуточные валы демультипликатора для DFL-3251AXA Euro3 (список запасных частей)

№	Номер детали	Наименование запчасти
1	42307E	Подшипник
2	JS180-1707047	Удлиненный промежуточный вал демультипликатора
3	JS180-1707047-1	Промежуточный вал демультипликатора
4	192311E	Подшипник
5	GB305-82	Кольцо стопорное
6	JS180-1707051	Кольцо стопорное

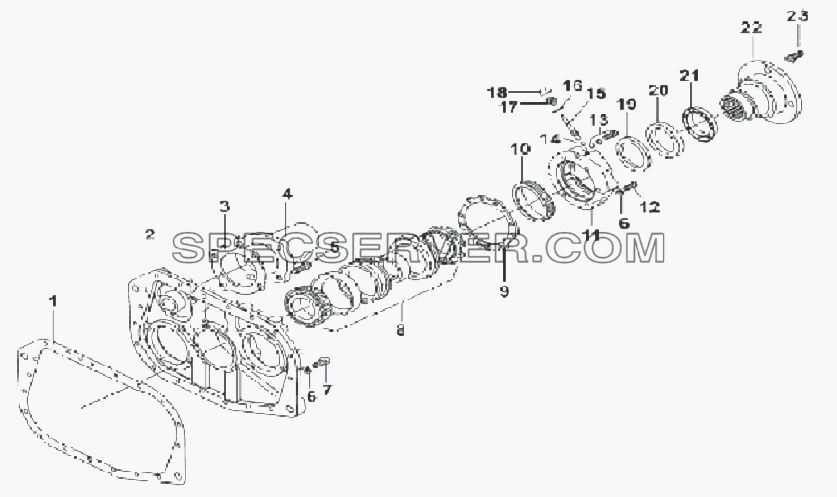

Запчасти: RT-11509G-12 Задняя крышка для DFL-3251AXA Euro3

RT-11509G-12 Задняя крышка для DFL-3251AXA Euro3 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	HG4-333-66	Уплотнительное кольцо
1	14335	Прокладка
2	JS180-1707015	Крышка задняя
3	JS180-1707053	Прокладка крышки промежуточного вала демультипликатора
4	JS180-1707052	Крышка удлиненного промежуточного вала
5	A-C09008	Болт
6	GB93-76	Стопорная шайба
7	GB21-76	Бoлт M10
8	JS180-1707109	Подшипник роликовый конический
9	JS180-1707156	Прокладка
10	LF28-3802033	Ведущая шестерня привода спидометра
11	JS180-1707155	Крышка заднего подшипника выходного вала
12	GB21-76	Бoлт M10
13	A-C09009	Болт
14	7992	Кожух
15	LF28-3802034	Вал привода одометра
16	F91005-1	Уплотнитель ограничителя хода
17	GB32.1-88	Бoлт M10?75
18	X11412	Кожух ограничителя хода
19	19109	Сальник
20	C01032	Манжета
21	F96119	Пылезащитный чехол
22	JS180-1701159-2	Фланец выходного вала
23	Q151B1450TF2	Болт

Запчасти: RT-11509G-13 Механизм переключения передач демультипликатора для DFL-3251AXA Euro3

RT-11509G-13 Механизм переключения передач демультипликатора для DFL-3251AXA Euro3 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	GB93-76	Стопорная шайба
1	GB32.3-88	Бoлт M12x1,25
2	16775	Вилка вспомогательного механизма
3	14347	Прокладка
4	16778	Цилиндр
5	GB5782-86	Бoлт M10x32
6	JS180-1707061	Шток
7	14765	Уплотнительное кольцо
8	14341	Поршень с крышкой
9	14345	Уплотнительное кольцо
10	14344	Уплотнительное кольцо
11	14349	Прокладка крышки сцепления
12	GB890-80	Гaйka M16
13	QH70-4211404	Стопорное кольцо
14	QH70-4211403	Поршень
15	QH70-4211405	Направляющий штифт
16	QH70-4211402	Цилиндр
17	Q40310	Пружинная шайба
18	Q150B1065	Болт
19	12845	Угольник
20	C03052	Тройник
21	Q618B01	Пробка

Запчасти: RT-11509G-14 Тормоз промежуточного вала в сборе для DFL-3251AXA Euro3

RT-11509G-14 Тормоз промежуточного вала в сборе для DFL-3251AXA Euro3 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	1684	Прокладка
2	16656	Кожух фиксатора
3	16658	Поршень фиксатора
4	GB879-76	Штифт 6
5	16660	Уплотнительное кольцо
6	16661	Прокладка
7	16659	Крышка поршня фиксатора
8	GB21-76	Бoлт M10
9	54010	Заглушка
10	GB93-76	Стопорная шайба
11	GB21-76	Бoлт M10

Запчасти: RT-11509G-15 КОМ QH70 в сборе для DFL-3251AXA Euro3

RT-11509G-15 КОМ QH70 в сборе для DFL-3251AXA Euro3 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	QH70-4211101	Кожух вала отбора мощности
2	QH70-4211306-1	Корпус цилиндра
3	QH70-4211305	Вилка поршня
4	GB889-86	Cтoпopнaя гaйka M12
5	QH70-4211311	Поршень
6	QH70-4211301	Вилка
7	J80-1702083	Зажимной винт
8	QH70-4211303	Прокладка
9	QH70-4211307	Гильза цилиндра
10	QH70-4211304	Колпак цилиндра
11	QH70-4211108	Прокладка
12	QH70-4211208	Прокладка
13	QH70-4211107	Концевая крышка
14	QH70-4211204	Фланец
15	QH70-4211206	Крышка подшипника
16	QH70-4211111	Боковая крышка
17	QH70-4211201	Шестерня вторичного вала
18	GB283-64	Подшипник 42111
19	QH70-4211105	Шестерня первичного вала
20	QH70-4211104	Кожух
21	QH70-4211102	Вал
22	QH70-4211103	Прокладка подшипника
23	QH70-4211106	Пластина зубчатой передачи
24	32208	Подшипник
25	QH70-4211302	Кожух сцепления
26	QH70-4211110	Уплотнитель боковой крышки
27	JK942K	Переключатель контрольной лампы
28	Q150B1065	Болт
29	Q150B1075	Болт
30	Q218B1030	Винт с головкой
31	Q40310	Пружинная шайба
32	Q150B1030	Болт
33	GB117-76	Koничeckий штифт 12x35
34	Q150B1035	Болт
36	54010	Заглушка
37	Q62103	Конусообразная пробка
38	QC45-4211300	Уплотнительное кольцо
39	GB3452.1	Уплoтнитeльнoe koльцo 16x2.65
40	J80-1702028	Прокладочное кольцо
41	QH70-4211112	Уплотнитель
42	QH70-4211309	Крышка
43	QH70-4211308	Уплотнитель крышки
44	Q2540510	Винт с крестообразным шлицем
45	K637120	Игольчатый подшипник
46	J80-1701133	Прокладка подшипника повышенной передачи
47	QH70-4211203	Прокладка
48	GB879-86	Пpyжинный штифт3x10
49	QH70-4211202	Пластина зубчатой передачи
50	Q40316	Пружинная шайба
51	GB21-76	Бoлт M10
52	F500A-1802191	Сальник
53	Q151B1035	Болт

1703А-Т0300 Рукоятка рычага переключения передач для DFL-3251AXA Euro3 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	17ZB1-03083	Схема передач
1	17ZB1-03080	Рукоятка
2	Q350B10	Гайка
