Запчасти: RT-11509G-10 Вал, шестерня, синхронизатор демультипликатора для DFL-3251A Euro3

RT-11509G-10 Вал, шестерня, синхронизатор демультипликатора для DFL-3251A Euro3 (список запасных частей)

RT-11509G-10 Вал, шестерня, синхронизатор демультипликатора для DFL-3251A Euro3 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 JS180-1707105 Вал демультипликатора
2 A-C09005 Синхронизатор
3 JS180-1707107 Кольцо
4 JS180-1707106 Шестерня низшего ряда демультипликатора
5 JS180-1707108 Кольцо шестерни демультипликатора
6 F96006 Гайка
Запчасти: RT-11509G-11 Промежуточные валы демультипликатора для DFL-3251A Euro3

RT-11509G-11 Промежуточные валы демультипликатора для DFL-3251A Euro3 (список запасных частей)

RT-11509G-11 Промежуточные валы демультипликатора для DFL-3251A Euro3 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 42307E Подшипник
2 JS180-1707047 Удлиненный промежуточный вал демультипликатора
3 JS180-1707047-1 Промежуточный вал демультипликатора
4 192311E Подшипник
5 GB305-82 Кольцо стопорное
6 JS180-1707051 Кольцо стопорное

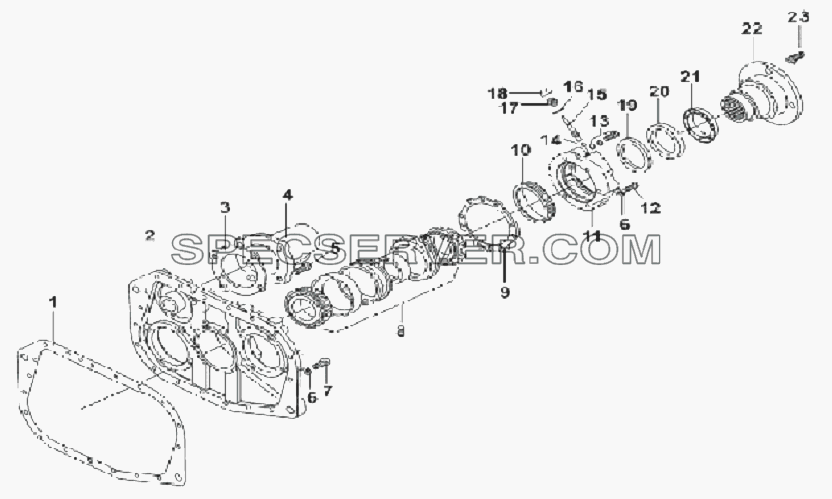

Запчасти: RT-11509G-12 Задняя крышка для DFL-3251A Euro3

RT-11509G-12 Задняя крышка для DFL-3251A Euro3 (список запасных частей)

RT-11509G-12 Задняя крышка для DFL-3251A Euro3 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- HG4-333-66 Уплотнительное кольцо
1 14335 Прокладка
2 JS180-1707015 Крышка задняя
3 JS180-1707053 Прокладка крышки промежуточного вала демультипликатора
4 JS180-1707052 Крышка удлиненного промежуточного вала
5 A-C09008 Болт
6 GB93-76 Стопорная шайба
7 GB21-76 Бoлт M10
8 JS180-1707109 Подшипник роликовый конический
9 JS180-1707156 Прокладка
10 LF28-3802033 Ведущая шестерня привода спидометра
11 JS180-1707155 Крышка заднего подшипника выходного вала
12 GB21-76 Бoлт M10
13 A-C09009 Болт
14 7992 Кожух
15 Baл пpивoдa Вал привода одометра
16 F91005-1 Уплотнитель ограничителя хода
17 GB32.1-88 Бoлт M10?75
18 X11412 Кожух ограничителя хода
19 19109 Сальник
20 C01032 Сальник крышки заднего подшипника
21 F96119 Пылезащитный чехол
22 JS180-1701159-2 Фланец выходного вала
23 Q151B1450TF2 Болт

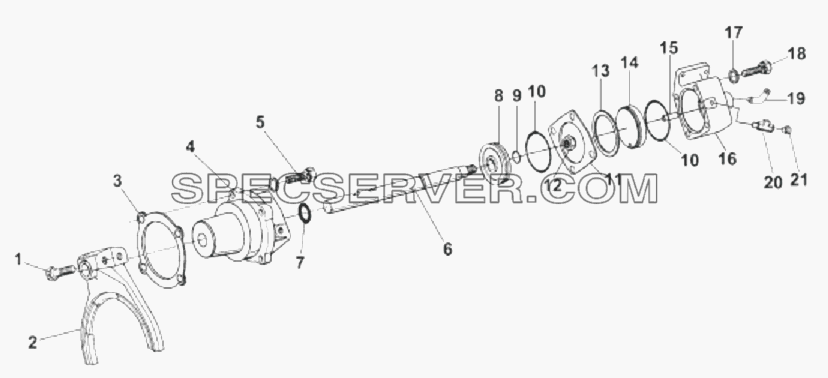

Запчасти: RT-11509G-13 Механизм переключения передач демультиплик для DFL-3251A Euro3

RT-11509G-13 Механизм переключения передач демультиплик для DFL-3251A Euro3 (список запасных частей)

RT-11509G-13 Механизм переключения передач демультиплик для DFL-3251A Euro3 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- GB93-76 Стопорная шайба
1 GB32.3-88 Бoлт M12x1,25
2 16775 Вилка вспомогательного механизма
3 14347 Прокладка
4 16778 Цилиндр
5 GB5782-86 Бoлт M10x32
6 JS180-1707061 Шток
7 14765 Уплотнительное кольцо
8 14341 Поршень с крышкой
9 14345 Уплотнительное кольцо
10 14344 Уплотнительное кольцо
11 14349 Прокладка крышки сцепления
12 GB890-80 Гaйka M16
13 QH70-4211404 Стопорное кольцо
14 QH70-4211403 Поршень
15 QH70-4211405 Направляющий штифт
16 QH70-4211402 Цилиндр
17 Q40310 Пружинная шайба
18 Q150B1065 Болт
19 12845 Угольник
20 C03052 Тройник
21 Q618B01 Пробка

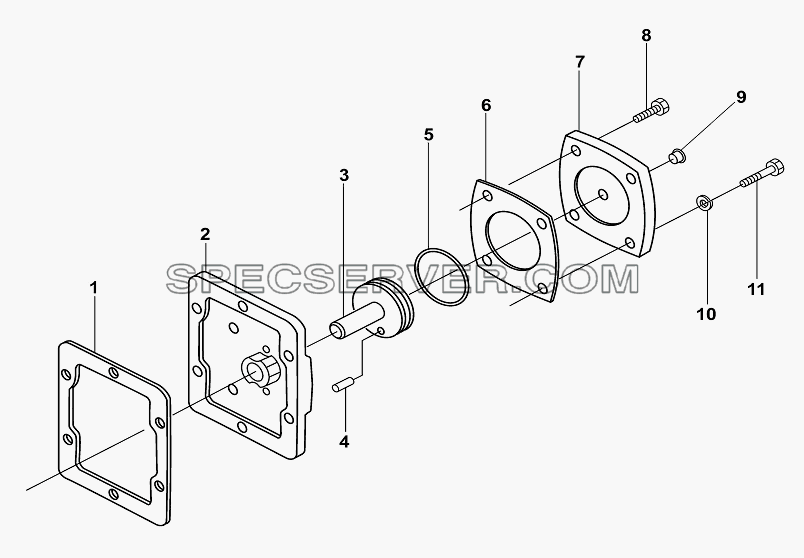

Запчасти: RT-11509G-14 Тормоз промежуточного вала в сборе для DFL-3251A Euro3

RT-11509G-14 Тормоз промежуточного вала в сборе для DFL-3251A Euro3 (список запасных частей)

RT-11509G-14 Тормоз промежуточного вала в сборе для DFL-3251A Euro3 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 1684 Прокладка
2 16656 Кожух фиксатора
3 16658 Поршень фиксатора
4 GB879-76 Штифт 6
5 16660 Уплотнительное кольцо
6 16661 Прокладка
7 16659 Крышка поршня фиксатора
8 GB21-76 Бoлт M10
9 54010 Заглушка
10 GB93-76 Стопорная шайба
11 GB21-76 Бoлт M10

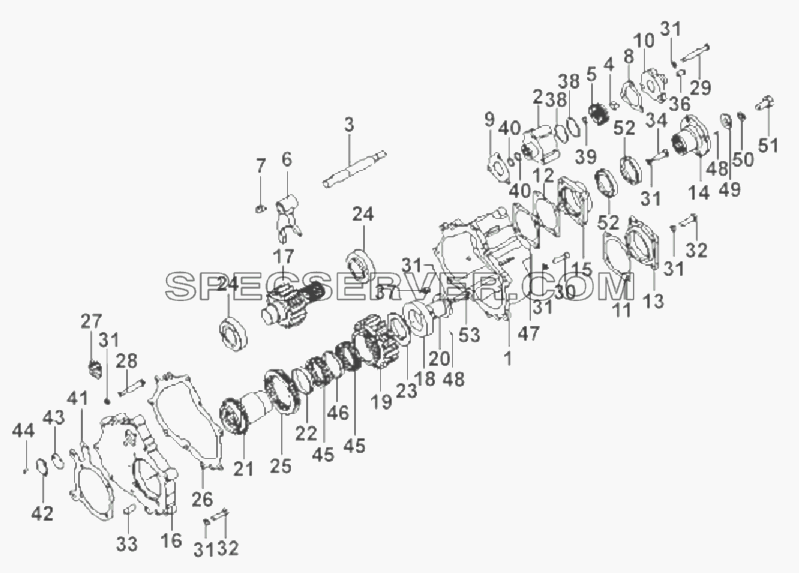

Запчасти: RT-11509G-15 QH70 КОМ в сборе для DFL-3251A Euro3

RT-11509G-15 QH70 КОМ в сборе для DFL-3251A Euro3 (список запасных частей)

RT-11509G-15 QH70 КОМ в сборе для DFL-3251A Euro3 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 QH70-4211101 Кожух вала отбора мощности
2 QH70-4211306-1 Корпус цилиндра
3 QH70-4211305 Вилка поршня
4 QH70-4211311 Поршень
5 GB889-86 Cтoпopнaя гaйka M12
6 QH70-4211301 Вилка
7 J80-1702083 Зажимной винт
8 QH70-4211303 Прокладка
9 QH70-4211307 Гильза цилиндра
10 QH70-4211304 Колпак цилиндра
11 QH70-4211108 Прокладка
12 QH70-4211208 Прокладка
13 QH70-4211107 Концевая крышка
14 QH70-4211204 Фланец
15 QH70-4211206 Крышка подшипника
16 QH70-4211111 Боковая крышка
17 QH70-4211201 Шестерня вторичного вала
18 GB283-64 Подшипник 42111
19 QH70-4211105 Шестерня первичного вала
20 QH70-421110 Втулка
21 QH70-4211102 Вал
22 QH70-4211103 Прокладка подшипника
23 QH70-4211106 Пластина зубчатой передачи
24 32208 Подшипник
25 QH70-4211302 Кожух сцепления
26 QH70-4211110 Уплотнитель боковой крышки
27 JK942K Переключатель контрольной лампы
28 Q150B1065 Болт
29 Q150B1075 Болт
30 Q218B1030 Винт с головкой
31 Q40310 Пружинная шайба
32 Q150B1030 Болт
33 GB117-76 Koничeckий штифт 12x35
34 Q150B1035 Болт
35 QH70-4211310 Предохранительный кожух ограничителя хода
36 54010 Заглушка
37 Q62103 Конусообразная пробка
38 QC45-4211300 Уплотнительное кольцо
39 GB3452.1 Уплoтнитeльнoe koльцo 16x2.65
40 J80-1702028 Прокладочное кольцо
41 QH70-4211112 Уплотнитель
42 QH70-4211309 Крышка
43 QH70-4211308 Уплотнитель крышки
44 Q2540510 Винт с крестообразным шлицем
45 K637120 Игольчатый подшипник
46 J80-1701133 Прокладка подшипника повышенной передачи
47 QH70-4211203 Прокладка
48 GB879-86 Пpyжинный штифт3x10
49 QH70-4211202 Пластина зубчатой передачи
50 Q40316 Пружинная шайба
51 GB21-76 Бoлт M10
52 F500A-1802191 Сальник
53 Q151B1035 Болт
