Dodge Charger SRT (2019 year). Manual - part 17

Left Lane Departure — Both Lanes Detected
• When the LaneSense system is on, the lane lines turn

from gray to white to indicate that both of the lane
markings have been detected. The LaneSense telltale is
solid green when both lane markings have been detected
and the system is “armed” to provide visual warnings in
the instrument cluster display and a torque warning in
the steering wheel if an unintentional lane departure
occurs.

• When the LaneSense system senses a lane drift situation,

the left thick lane line and left thin line turn solid yellow.
The LaneSense telltale changes from solid green to solid
yellow. At this time torque is applied to the steering
wheel in the opposite direction of the lane boundary.

• For example, if approaching the left side of the lane the

steering wheel will turn to the right.

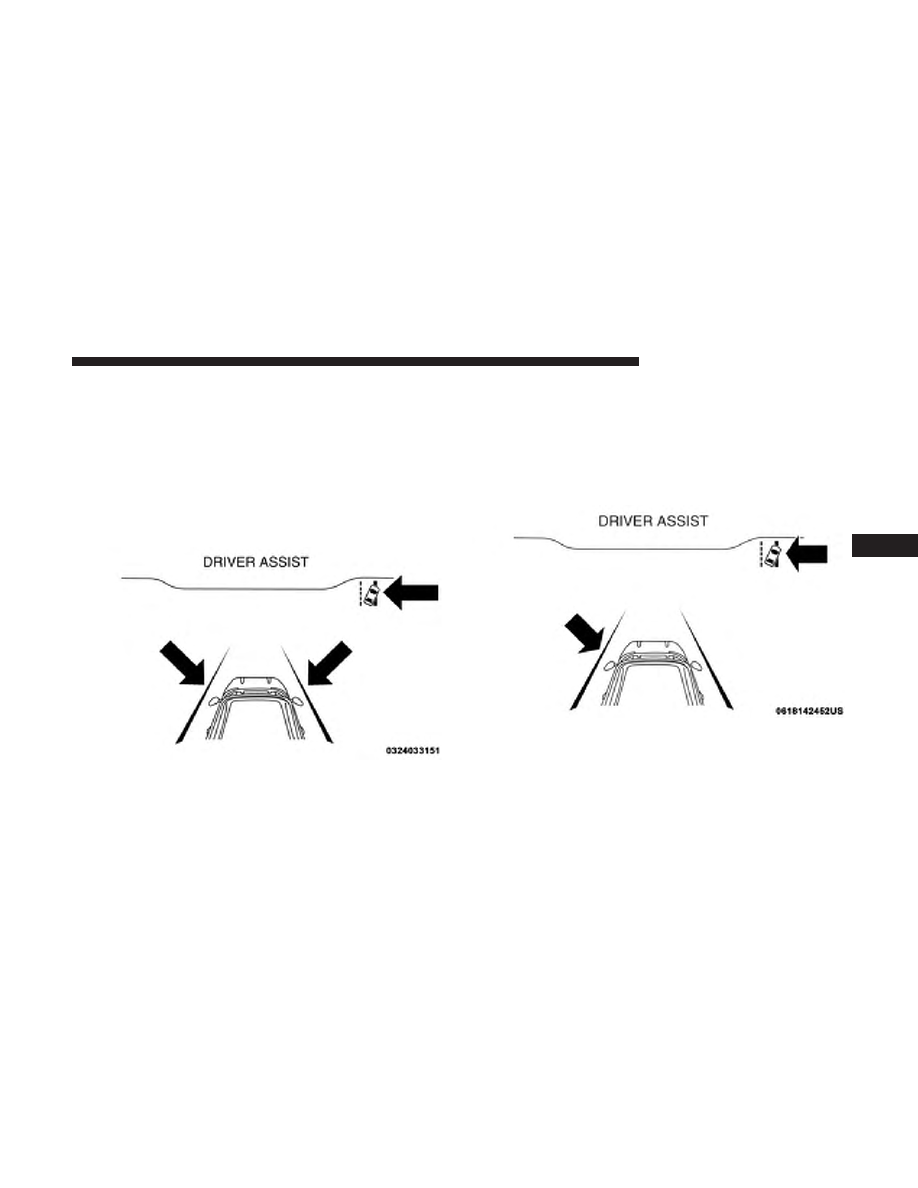

Lanes Sensed (White Lines/Green Telltale)

Lane Sensed (Solid Yellow Lines/Solid Yellow Telltale)

6

STARTING AND OPERATING

269

• When the LaneSense system senses the lane has been

approached and is in a lane departure situation, the left
thick lane line flashes yellow (on/off) and the left thin
line remains solid yellow. The LaneSense telltale changes
from solid yellow to flashing yellow. At this time torque
is applied to the steering wheel in the opposite direction
of the lane boundary.

• For example, if approaching the left side of the lane the

steering wheel will turn to the right.

NOTE:

The LaneSense system operates with the similar

behavior for a right lane departure.

Changing LaneSense Status

The LaneSense system settings can be configured through
the Uconnect system screen.

Follow these steps to change the LaneSense settings:

1. Press the “Controls” button located on the bottom of the

Uconnect touchscreen display.

2. Press the “Settings” button.

3. Press the “Safety & Driving Assistance” button.

When in the Safety & Driving Assistance screen, you can
configure the intensity of the torque warning and the
warning zone sensitivity (early/late) through the person-
alization settings.

NOTE:
• When enabled the system operates above 37 mph

(60 km/h) and below 112 mph (180 km/h).

• Use of the turn signal suppresses the warnings.
• The system will not apply torque to the steering wheel

whenever a safety system engages. (anti-lock brakes,
traction control system, electronic stability control, for-
ward collision warning, etc.)

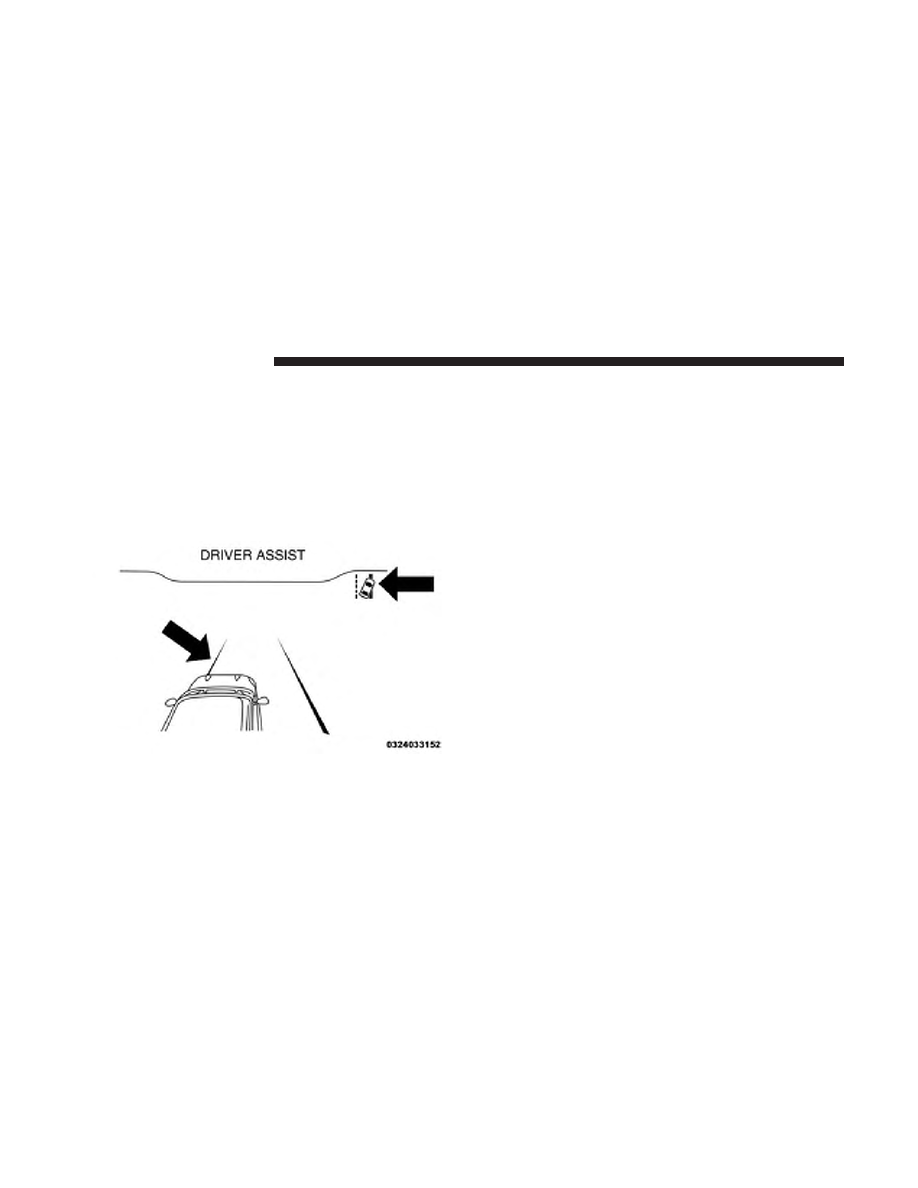

Lane Approached (Flashing Yellow Thick Line, Solid

Yellow Thin Line/Flashing Yellow Telltale)

270

STARTING AND OPERATING

PARKVIEW REAR BACK UP CAMERA

Your vehicle is equipped with the ParkView Rear Back Up
Camera that allows you to see an on-screen image of the
rear surroundings of your vehicle whenever the gear
selector is put into REVERSE. The ParkView camera is
located on the rear of the vehicle above the rear license
plate. The image will be displayed in the touchscreen
display along with a caution note to “check entire sur-
roundings” across the top of the screen. After five seconds,
this note will disappear.

Manual Activation Of The Rear View Camera:

1. Press the

⬙Controls⬙ button located on the bottom of the

Uconnect display.

2. Press the

⬙Backup Camera⬙ button to turn the Rear View

Camera system on.

NOTE:

The ParkView Rear Back Up Camera has program-

mable modes of operation that may be selected through the
Uconnect System. Refer to “Uconnect Settings” in “Multi-
media” for further information.

If your vehicle is equipped with the Camera Delay feature
and it is turned on, the rear camera image will be displayed
for up to 10 seconds when the vehicle is shifted out of
REVERSE. However, this feature is canceled if the forward

vehicle speed exceeds 8 mph (13 km/h), the transmission is
shifted into PARK, the vehicle’s ignition is cycled to OFF, or
by pressing the image defeat [X] button.

When the vehicle is shifted out of REVERSE (with Camera
Delay turned off), the rear camera mode is exited and the
last touchscreen appears again.

When enabled, active guide lines are overlaid on the image
to illustrate the width of the vehicle and its projected
backup path based on the steering wheel position. The
active guide lines will show separate zones that will help
indicate the distance to the rear of the vehicle.

When manually activated, a counter will be initiated after
the vehicle speed is above 8 mph (13 km/h). The rear view
camera image will turn off when this counter reaches 10
seconds. The counter will be reset when the vehicle speed
is 8 mph (13 km/h) or below.

If the vehicle speed remains below 8 mph (13 km/h), the
rear view camera image will continue to be displayed until
the transmission is shifted into PARK, the vehicle’s ignition
is cycled to the OFF position, or the image defeat [X] button
is pressed.

Different colored zones indicate the distance to the rear of
the vehicle.

6

STARTING AND OPERATING

271

The following table shows the approximate distances for
each zone:

Zone

Distance To The Rear Of The Vehicle

Red

0 - 1 ft (0 - 30 cm)

Yellow

1 ft - 6.5 ft (30 cm - 2 m)

Green

6.5 ft or greater (2 m or greater)

WARNING!

Drivers must be careful when backing up even when
using the ParkView Rear Back Up Camera. Always
check carefully behind your vehicle, and be sure to
check for pedestrians, animals, other vehicles, obstruc-
tions, or blind spots before backing up. You are re-
sponsible for the safety of your surroundings and must
continue to pay attention while backing up. Failure to
do so can result in serious injury or death.

CAUTION!

• To avoid vehicle damage, ParkView should only be

used as a parking aid. The ParkView camera is
unable to view every obstacle or object in your drive
path.

• To avoid vehicle damage, the vehicle must be driven

slowly when using ParkView to be able to stop in
time when an obstacle is seen. It is recommended
that the driver look frequently over his/her shoulder
when using ParkView.

NOTE:

If snow, ice, mud, or any foreign substance builds

up on the camera lens, clean the lens, rinse with water, and
dry with a soft cloth. Do not cover the lens.

272

STARTING AND OPERATING

REFUELING THE VEHICLE

1. Push the fuel filler door release switch (located in the

driver’s door map pocket).

2. Open the fuel filler door.

NOTE:

In certain cold conditions, ice may prevent the fuel

door from opening. If this occurs, lightly push on the fuel
door to break the ice buildup and re-release the fuel door
using the inside release button. Do not pry on the door.

3. There is no fuel filler cap. A flapper door inside the pipe

seals the system.

4. Insert the fuel nozzle fully into the filler pipe – the

nozzle opens and holds the flapper door while refuel-
ing.

NOTE:

Only the correct size nozzle opens the latches

allowing the flapper door to open.

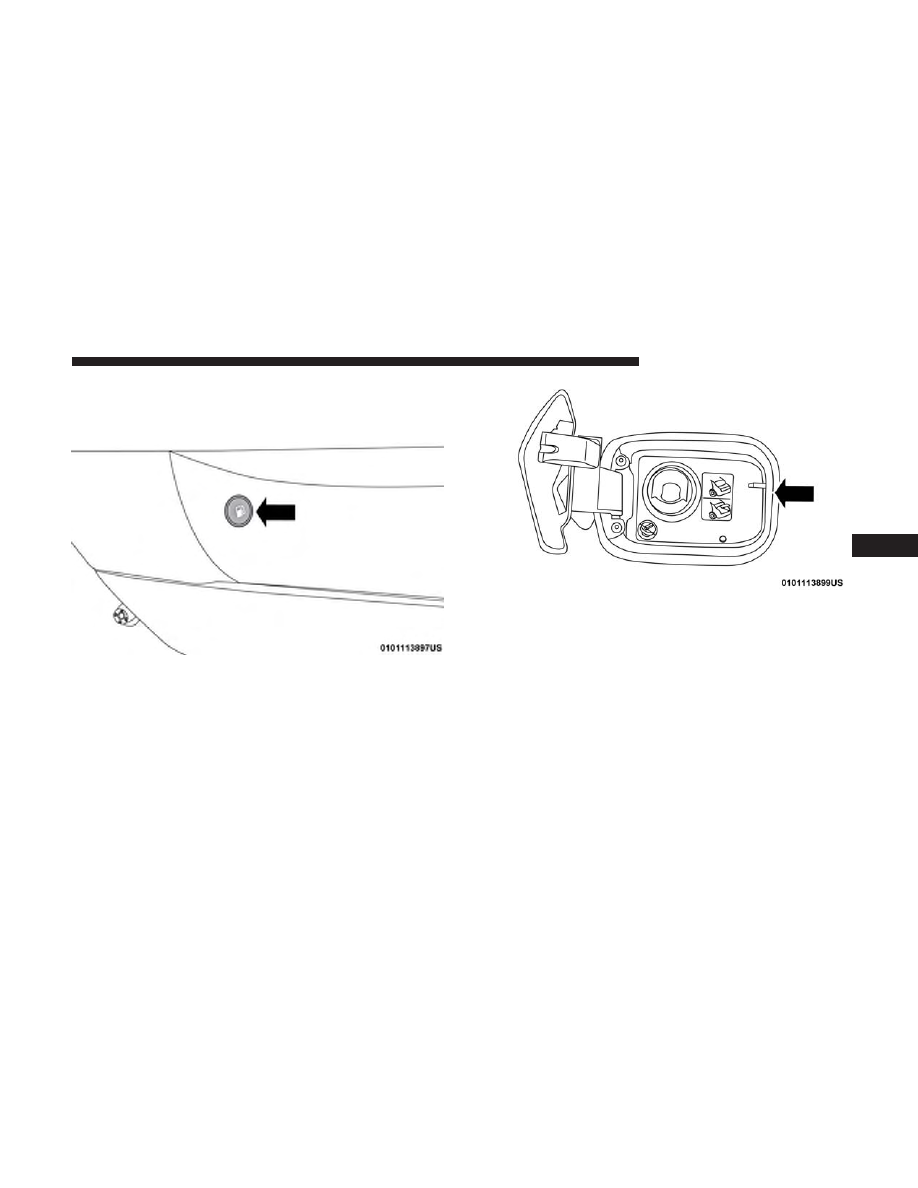

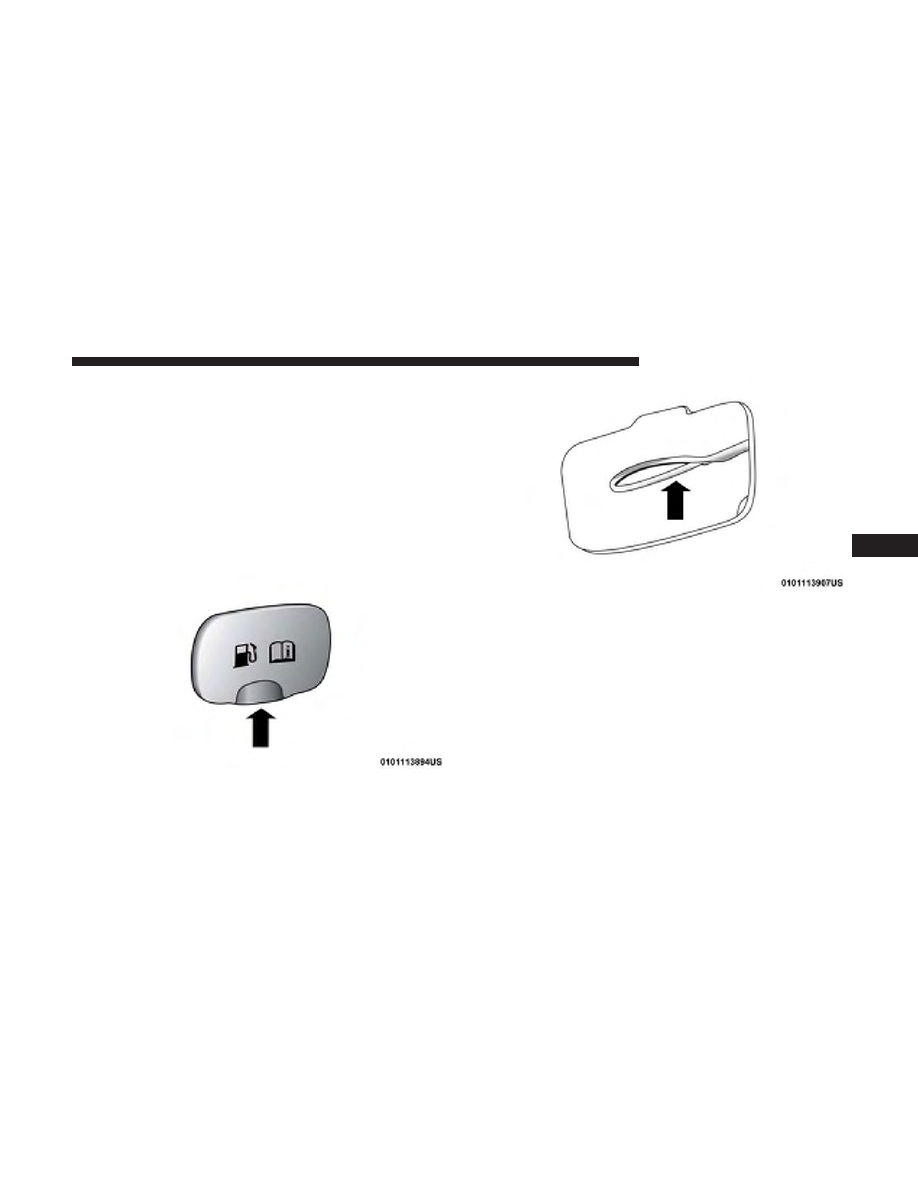

Fuel Filler Door Release Switch

Fuel Filler Door

6

STARTING AND OPERATING

273

5. Fill the vehicle with fuel – when the fuel nozzle “clicks”

or shuts off the fuel tank is full.

6. Maintain nozzle in filler for 5 seconds to allow nozzle to

drain.

7. Remove the fuel nozzle and close the fuel door.

NOTE:

A funnel is provided (located in the trunk in the

spare tire area) to open the flapper door to allow for
emergency refueling with a gas can.

WARNING!

• Never have any smoking materials lit in or near the

vehicle when the fuel door is open or the tank is
being filled.

• Never add fuel when the engine is running. This is

in violation of most state and federal fire regulations
and may cause the “Malfunction Indicator Light” to
turn on.

• A fire may result if fuel is pumped into a portable

container that is inside of a vehicle. You could be
burned. Always place fuel containers on the ground
while filling.

CAUTION!

To avoid fuel spillage and overfilling, do not “top off”
the fuel tank after filling.

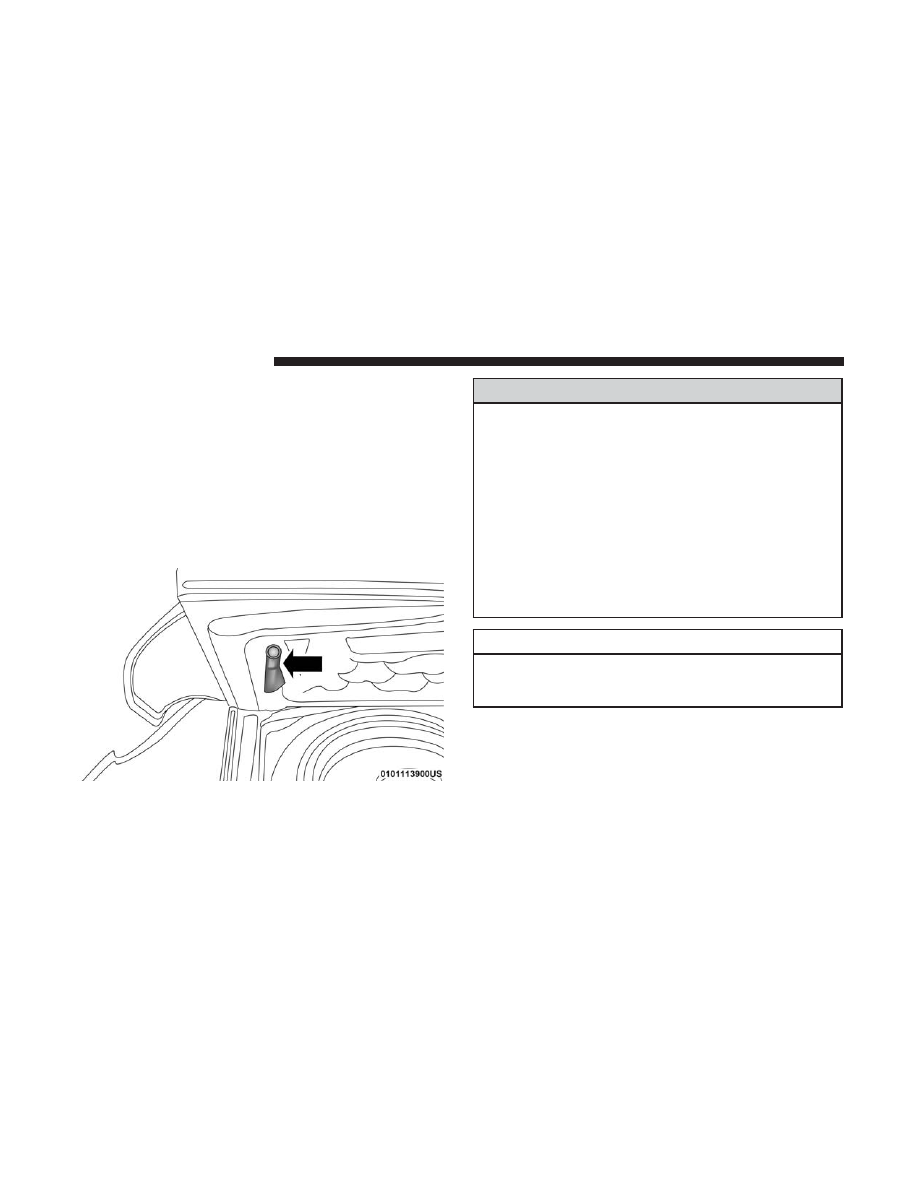

Fuel Funnel

274

STARTING AND OPERATING

Emergency Fuel Filler Door Release

If you are unable to open the fuel filler door, use the fuel
filler door emergency release located in the trunk.

Follow the steps below to open the fuel door in case of an
emergency:

1. Open the trunk.

2. Remove the access cover (located on the left side inner

trim panel).

3. Pull the release cable.

VEHICLE LOADING

The load carrying capacity of your vehicle is shown on the
“Vehicle Certification Label”. This information should be
used for passenger and luggage loading as indicated.

Do not exceed the specified Gross Vehicle Weight Rating
(GVWR) or the Gross Axle Weight Rating (GAWR).

Access Cover

Release Cable

6

STARTING AND OPERATING

275

Vehicle Certification Label

Your vehicle has a Vehicle Certification Label affixed to the
drivers side B-Pillar or the rear of the driver’s door.

The label contains the following information:
• Name of manufacturer
• Month and year of manufacture
• Gross Vehicle Weight Rating (GVWR)
• Gross Axle Weight Rating (GAWR) front
• Gross Axle Weight Rating (GAWR) rear
• Vehicle Identification Number (VIN)
• Type of vehicle
• Month, Day, and Hour of manufacture (MDH)
The bar code allows a computer scanner to read the VIN.

Gross Vehicle Weight Rating (GVWR)

The GVWR is the total allowable weight of your vehicle.
This includes driver, passengers, and cargo. The total load
must be limited so that you do not exceed the GVWR.

Gross Axle Weight Rating (GAWR)

The GAWR is the maximum capacity of the front and rear
axles. Distribute the load over the front and rear axles
evenly. Make sure that you do not exceed either front or
rear GAWR.

WARNING!

Because the front wheels steer the vehicle, it is impor-
tant that you do not exceed the maximum front or rear
GAWR. A dangerous driving condition can result if
either rating is exceeded. You could lose control of the
vehicle and have a collision.

Overloading

The load carrying components (axle, springs, tires, wheels,
etc.) of your vehicle will provide satisfactory service as
long as you do not exceed the GVWR and the front and
rear GAWR.

The best way to figure out the total weight of your vehicle
is to weigh it when it is fully loaded and ready for
operation. Weigh it on a commercial scale to ensure that it
is not over the GVWR.

276

STARTING AND OPERATING

Figure out the weight on the front and rear of the vehicle
separately. It is important that you distribute the load
evenly over the front and rear axles.

Overloading can cause potential safety hazards and shorten
useful service life. Heavier axles or suspension components do
not necessarily increase the vehicle’s GVWR.

Loading

To load your vehicle properly, first figure out its empty
weight, axle-by-axle and side-by-side. Store heavier items
down low and be sure you distribute their weight as
evenly as possible. Stow all loose items securely before
driving. If weighing the loaded vehicle shows that you
have exceeded either GAWR, but the total load is within
the specified GVWR, you must redistribute the weight.
Improper weight distribution can have an adverse effect on
the way your vehicle steers and handles and the way the
brakes operate.

NOTE:
• Refer to the “Vehicle Certification Label” affixed to the

rear of the driver’s door for your vehicle’s GVWR and
GAWRs.

• Refer to the “Tire Placard” for your vehicle’s proper tire

pressure.

TRAILER TOWING

Trailer towing is not permitted with this vehicle.

RECREATIONAL TOWING (BEHIND MOTORHOME,
ETC.)

Recreational towing (with all four wheels on the ground, or
using a tow dolly) is NOT ALLOWED. The only accept-
able method for towing this vehicle (behind another ve-
hicle) is on a vehicle trailer with all four wheels OFF the
ground.

CAUTION!

Towing this vehicle in violation of the above require-
ments can cause severe transmission damage. Damage
from improper towing is not covered under the New
Vehicle Limited Warranty.

DRIVING TIPS

Driving On Slippery Surfaces

Information in this section will aid in safe controlled
launches in adverse conditions.

6

STARTING AND OPERATING

277

Acceleration

Rapid acceleration on snow covered, wet, or other slippery
surfaces may cause the driving wheels to pull erratically to
the right or left. This phenomenon occurs when there is a
difference in the surface traction under the rear (driving)
wheels.

WARNING!

Rapid acceleration on slippery surfaces is dangerous.
Unequal traction can cause sudden pulling of the rear
wheels. You could lose control of the vehicle and
possibly have a collision. Accelerate slowly and care-
fully whenever there is likely to be poor traction (ice,
snow, wet, mud, loose sand, etc.).

Traction

When driving on wet or slushy roads, it is possible for a
wedge of water to build up between the tire and road
surface. This is known as hydroplaning and may cause

partial or complete loss of vehicle control and stopping
ability. To reduce this possibility, the following precautions
should be observed:

• Slow down during rainstorms or when the roads are

slushy.

• Slow down if the road has standing water or puddles.
• Replace tires when tread wear indicators first become

visible.

• Keep tires properly inflated.
• Maintain sufficient distance between your vehicle and

the vehicle in front of you to avoid a collision in a
sudden stop.

Your vehicle may be equipped with a Limited Slip Differ-
ential (LSD) that reduces, but does not eliminate, the
amount of wheel slip across a given axle for improved
handling.

278

STARTING AND OPERATING

Driving Through Water

Driving through water more than a few inches/centimeters
deep will require extra caution to ensure safety and pre-
vent damage to your vehicle.

Flowing/Rising Water

WARNING!

Do not drive on or across a road or path where water is
flowing and/or rising (as in storm run-off). Flowing
water can wear away the road or path’s surface and
cause your vehicle to sink into deeper water. Further-
more, flowing and/or rising water can carry your ve-
hicle away swiftly. Failure to follow this warning may
result in injuries that are serious or fatal to you, your
passengers, and others around you.

Shallow Standing Water

Although your vehicle is capable of driving through shal-
low standing water, consider the following Cautions and
Warnings before doing so.

WARNING!

• Driving through standing water limits your vehicle’s

traction capabilities. Do not exceed 5 mph (8 km/h)
when driving through standing water.

• Driving through standing water limits your vehicle’s

braking capabilities, which increases stopping dis-
tances. Therefore, after driving through standing
water, drive slowly and lightly press on the brake
pedal several times to dry the brakes.

• Failure to follow these warnings may result in inju-

ries that are serious or fatal to you, your passengers,
and others around you.

CAUTION!

• Always check the depth of the standing water before

driving through it. Never drive through standing
water that is deeper than the bottom of the tire rims
mounted on the vehicle.

• Determine the condition of the road or the path that

is under water and if there are any obstacles in the
way before driving through the standing water.

(Continued)

6

STARTING AND OPERATING

279

CAUTION! (Continued)

• Do not exceed 5 mph (8 km/h) when driving through

standing water. This will minimize wave effects.

• Driving through standing water may cause damage

to your vehicle’s drivetrain components. Always in-
spect your vehicle’s fluids (i.e., engine oil, transmis-
sion, axle, etc.) for signs of contamination (i.e., fluid
that is milky or foamy in appearance) after driving
through standing water. Do not continue to operate
the vehicle if any fluid appears contaminated, as this
may result in further damage. Such damage is not
covered by the New Vehicle Limited Warranty.

• Getting water inside your vehicle’s engine can cause

it to lock up and stall out, and cause serious internal
damage to the engine. Such damage is not covered by
the New Vehicle Limited Warranty.

280

STARTING AND OPERATING

IN CASE OF EMERGENCY

CONTENTS

䡵 HAZARD WARNING FLASHERS . . . . . . . . . . . .283
䡵 ASSIST AND SOS MIRROR — IF EQUIPPED . . . .283
䡵 BULB REPLACEMENT . . . . . . . . . . . . . . . . . . . .289

▫ Replacement Bulbs . . . . . . . . . . . . . . . . . . . . .289
▫ Replacing Exterior Bulbs. . . . . . . . . . . . . . . . . .291

䡵 FUSES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .292

▫ General Information . . . . . . . . . . . . . . . . . . . . .293
▫ Underhood Fuses . . . . . . . . . . . . . . . . . . . . . .293
▫ Rear Interior Fuses . . . . . . . . . . . . . . . . . . . . .297

䡵 TIRE SERVICE KIT — IF EQUIPPED . . . . . . . . . .301

▫ Tire Service Kit Storage. . . . . . . . . . . . . . . . . . .302
▫ Tire Service Kit Components And Operation . . .302
▫ Tire Service Kit Usage Precautions . . . . . . . . . .303
▫ Sealing A Tire With Tire Service Kit . . . . . . . . .305

䡵 TIRE SERVICE KIT — IF EQUIPPED . . . . . . . . . .309

▫ Tire Service Kit Storage. . . . . . . . . . . . . . . . . . .310
▫ Tire Service Kit Components And Operation . . .310
▫ Tire Service Kit Usage Precautions . . . . . . . . . .311
▫ Sealing A Tire With Tire Service Kit . . . . . . . . .313

䡵 JUMP STARTING . . . . . . . . . . . . . . . . . . . . . . . .317

▫ Preparations For Jump Start . . . . . . . . . . . . . . .318
▫ Jump Starting Procedure . . . . . . . . . . . . . . . . .319

䡵 IF YOUR ENGINE OVERHEATS . . . . . . . . . . . . .320
䡵 MANUAL PARK RELEASE — 8–SPEED

TRANSMISSION . . . . . . . . . . . . . . . . . . . . . . . .321

䡵 FREEING A STUCK VEHICLE . . . . . . . . . . . . . .323
䡵 TOWING A DISABLED VEHICLE . . . . . . . . . . . .325

7

䡵 ENHANCED ACCIDENT RESPONSE SYSTEM

(EARS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .326

䡵 EVENT DATA RECORDER (EDR) . . . . . . . . . . . .326

282

IN CASE OF EMERGENCY

HAZARD WARNING FLASHERS

The Hazard Warning flasher switch is located on the switch
bank just above the climate controls.

Push the switch to turn on the Hazard Warning
flasher. When the switch is activated, all direc-
tional turn signals will flash on and off to warn
oncoming traffic of an emergency. Push the

switch a second time to turn off the Hazard Warning
flashers.

This is an emergency warning system and it should not be
used when the vehicle is in motion. Use it when your
vehicle is disabled and it is creating a safety hazard for
other motorists.

When you must leave the vehicle to seek assistance, the
Hazard Warning flashers will continue to operate even
though the ignition is placed in the OFF position.

NOTE:

With extended use, the Hazard Warning flashers

may discharge the battery.

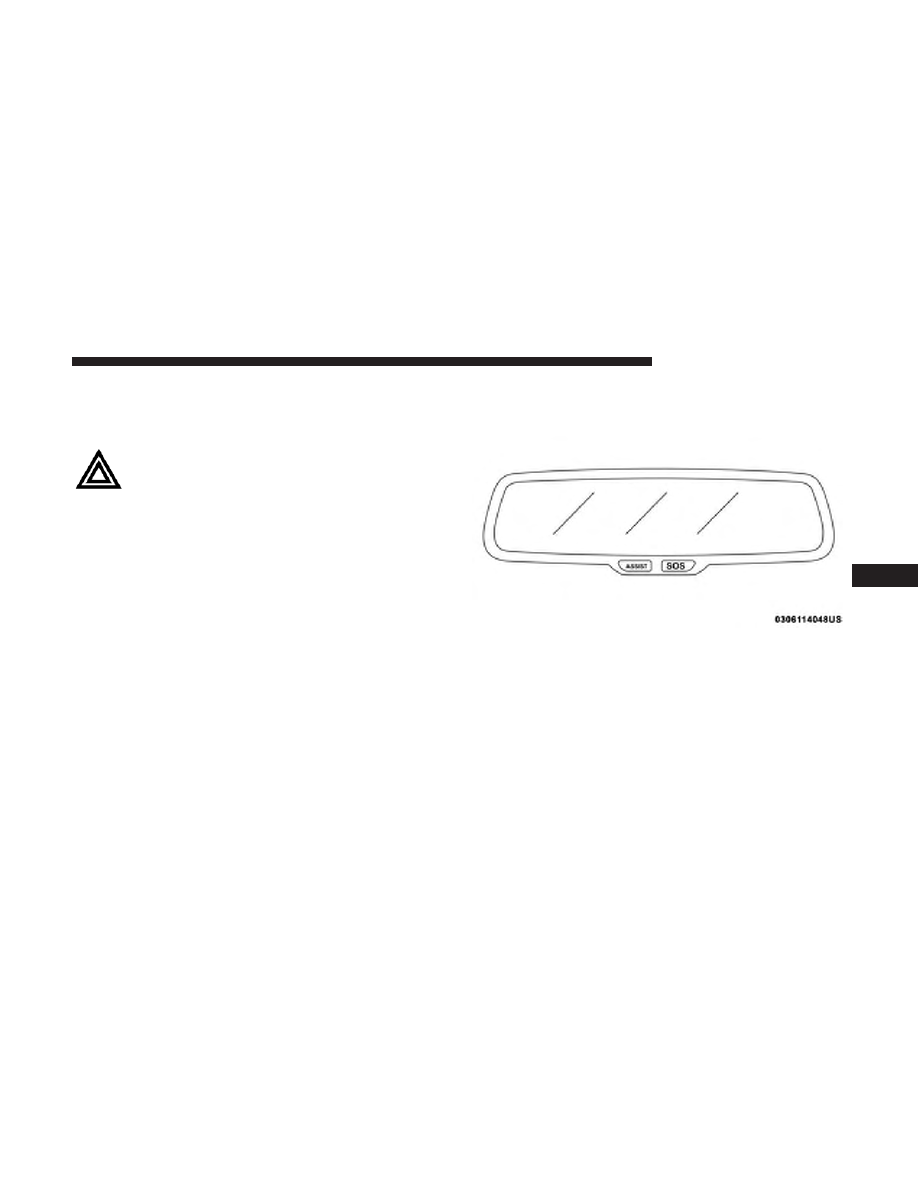

ASSIST AND SOS MIRROR — IF EQUIPPED

If equipped, the rearview mirror contains an ASSIST and a
SOS button.

Assist And SOS Mirror

7

IN CASE OF EMERGENCY

283

WARNING!

ALWAYS obey traffic laws and pay attention to the
road. ALWAYS drive safely with your hands on the
steering wheel. You have full responsibility and as-
sume all risks related to the use of the Uconnect and
SiriusXM Guardian features and applications in this
vehicle. Only use Uconnect features and SiriusXM
Guardian services when it is safe to do so. Failure to do
so may result in an accident involving serious injury or
death.

NOTE:
• Your vehicle may be transmitting data as authorized by

the subscriber.

• The SOS and ASSIST buttons will only function if you

are connected to an operable LTE (voice/data) or 4G
(data) network. Other Uconnect services will only be
operable if your SiriusXM Guardian service is active and
you are connected to an operable LTE (voice/data) or 4G
(data) network.

ASSIST Call

The ASSIST Button is used to automatically connect you to
any one of the following support centers:
• Roadside Assistance – If you get a flat tire, or need a tow,

just push the ASSIST button and you will be connected
to a representative for assistance. Roadside Assistance
will know what vehicle you’re driving and its location.
Additional fees may apply for roadside Assistance.

• SiriusXM Guardian Customer Care – In-vehicle support

for SiriusXM Guardian.

• Vehicle Customer Care – Total support for all other

vehicle issues.

SOS Call

1. Push the SOS Call button on the Rearview Mirror.

NOTE:

In case the SOS Call button is pushed in error, there

will be a ten second delay before the SOS Call system
initiates a call to a SOS operator. To cancel the SOS Call
connection, push the SOS call button on the Rearview
Mirror or press the cancellation button on the Device
Screen. Termination of the SOS Call will turn off the green
LED light on the Rearview Mirror.

284

IN CASE OF EMERGENCY
