Recreational Towing – Four-Wheel Drive Models

NOTE:

Both the manual shift and electronic shift trans-

fer cases must be shifted into NEUTRAL (N) for recre-
ational towing. Automatic transmissions must be shifted
into PARK for recreational towing. Refer to the following
for the proper transfer case NEUTRAL (N) shifting
procedure for your vehicle.

CAUTION!

• Front or rear wheel lifts should not be used.

Internal damage to the transmission or transfer
case will occur if a front or rear wheel lift is used
when recreational towing.

• Tow only in the forward direction. Towing this

vehicle backwards can cause severe damage to the
transfer case.

(Continued)

CAUTION! (Continued)

• Automatic transmissions must be placed in the

PARK position for recreational towing.

• Before recreational towing, perform the procedure

outlined under “Shifting Into NEUTRAL (N)” to
be certain that the transfer case is fully in NEU-
TRAL (N). Otherwise, internal damage will result.

• Towing this vehicle in violation of the above

requirements can cause severe transmission and/or
transfer case damage. Damage from improper tow-
ing is not covered under the New Vehicle Limited
Warranty.

• Do not disconnect the rear driveshaft because

fluid will leak from the transfer case, causing
damage to internal parts.

• Do not use a bumper-mounted clamp-on tow bar

on your vehicle. The bumper face bar will be
damaged.

364

STARTING AND OPERATING

Shifting Into NEUTRAL (N) – Manual Shift
Transfer Case (If Equipped)
Use the following procedure to prepare your vehicle for
recreational towing.

WARNING!

You or others could be injured if you leave the
vehicle unattended with the transfer case in the
NEUTRAL (N) position without first fully engaging
the parking brake. The transfer case NEUTRAL (N)
position disengages both the front and rear drive-
shafts from the powertrain and will allow the vehicle
to move, even if the transmission is in PARK. The
parking brake should always be applied when the
driver is not in the vehicle.

CAUTION!

It is necessary to follow these steps to be certain that
the transfer case is fully in NEUTRAL (N) before
recreational towing to prevent damage to internal
parts.

1. Bring the vehicle to a complete stop.

2. Turn OFF the engine.

3. Press and hold the brake pedal.

4. Shift the transmission into NEUTRAL.

5. Shift the transfer case lever into NEUTRAL (N).

6. Start the engine.

7. Shift the transmission into REVERSE.

8. Release the brake pedal for five seconds and ensure
that there is no vehicle movement.

5

STARTING AND OPERATING

365

9. Repeat steps 7 and 8 with transmission in DRIVE.

10. Turn OFF the engine.

11. Firmly apply the parking brake.

12. Shift the transmission into PARK.

CAUTION!

Damage to the transmission may occur if the trans-
mission is shifted into PARK with the transfer case in
NEUTRAL (N) and the engine running. With the
transfer case in NEUTRAL (N) ensure that the engine
is OFF prior to shifting the transmission into PARK.

13. Remove the key fob from the ignition switch.

14. Attach the vehicle to the tow vehicle using a suitable
tow bar.

15. Release the parking brake.

Shifting Out Of NEUTRAL (N) – Manual Shift
Transfer Case (If Equipped)
Use the following procedure to prepare your vehicle for
normal usage.

1. Bring the vehicle to a complete stop, leaving it con-
nected to the tow vehicle.

2. Firmly apply the parking brake.

3. Turn the ignition switch to the ON/RUN position, but
do not start the engine.

4. Press and hold the brake pedal.

5. Shift the transmission into NEUTRAL.

6. Shift the transfer case lever to the desired position.

NOTE:

When shifting out of transfer case NEUTRAL

(N), turning the engine OFF may be required to avoid
gear clash.

366

STARTING AND OPERATING

7. Shift the transmission into PARK.

8. Release the brake pedal.

9. Disconnect vehicle from the tow vehicle.

10. Start the engine.

11. Press and hold the brake pedal.

12. Release the parking brake.

13. Shift the transmission into gear, release the brake
pedal, and check that the vehicle operates normally.

Shifting Into NEUTRAL – Electronic Shift Transfer
Case (If Equipped)
Use the following procedure to prepare your vehicle for
recreational towing:

WARNING!

You or others could be injured if you leave the
vehicle unattended with the transfer case in the
NEUTRAL position without first fully engaging the
parking brake. The transfer case NEUTRAL position
disengages both the front and rear driveshafts from
the powertrain and will allow the vehicle to move,
even if the transmission is in PARK. The parking
brake should always be applied when the driver is
not in the vehicle.

5

STARTING AND OPERATING

367

CAUTION!

It is necessary to follow these steps to be certain that
the transfer case is fully in NEUTRAL before recre-
ational towing to prevent damage to internal parts.

1. Bring the vehicle to a complete stop. Shift automatic
transmission into PARK.

2. Turn OFF the engine.

3. Turn the ignition switch to the ON/RUN position, but
do not start the engine.

4. Press and hold the brake pedal.

5. Shift the transmission into NEUTRAL.

6. Press and hold the transfer case NEUTRAL button
(located by the selector switch). The NEUTRAL indicator

light will blink while the shift is in progress. The light
will stop blinking (stay on solid) when the shift to
NEUTRAL is complete.

7. After the shift is completed and the NEUTRAL light
stays on, release the NEUTRAL button.

8. Start the engine.

9. Shift the transmission into REVERSE.

10. Release the brake pedal for five seconds and ensure
that there is no vehicle movement.

11. Repeat steps 9 and 10 with transmission in DRIVE.

12. Turn OFF the engine.

13. Firmly apply the parking brake.

14. Shift the transmission into PARK.

368

STARTING AND OPERATING

CAUTION!

Damage to the transmission may occur if the trans-
mission is shifted into PARK with the transfer case in
NEUTRAL and the engine running. With the transfer
case in NEUTRAL, ensure that the engine is OFF
prior to shifting the transmission into PARK.

15. Remove the key fob from the ignition switch.

16. Attach the vehicle to the tow vehicle using a suitable
tow bar.

17. Release the parking brake.

NOTE:

• The transfer case cannot be shifted into NEUTRAL

from the 4WD AUTO (if equipped) position.

• Steps 1 through 5 are requirements that must be met

prior to pressing the NEUTRAL button, and must
continue to be met until the shift has been completed.
If any of these requirements are not met prior to
pressing the NEUTRAL button or are no longer met
during the shift, the NEUTRAL indicator light will
flash continuously until all requirements are met or
until the NEUTRAL button is released.

• The ignition switch must be in the ON/RUN position

for a shift to take place and for the position indicator
lights to be operable. If the ignition switch is not in the
ON/RUN position, the shift will not take place and no
position indicator lights will be on or flashing.

• A flashing NEUTRAL indicator light indicates that

shift requirements have not been met.

5

STARTING AND OPERATING

369

Shifting Out Of NEUTRAL – Electronic Shift
Transfer Case (If Equipped)
Use the following procedure to prepare your vehicle for
normal usage:

1. Bring the vehicle to a complete stop, leaving it con-
nected to the tow vehicle.

2. Firmly apply the parking brake.

3. Turn the ignition switch to the ON/RUN position, but
do not start the engine.

4. Press and hold the brake pedal.

5. Shift the transmission into NEUTRAL.

6. Press and hold the transfer case NEUTRAL button
(located by the selector switch) until the NEUTRAL
indicator light turns off.

7. After the NEUTRAL indicator light turns off, release
the NEUTRAL button.

8. After the NEUTRAL button has been released, the
transfer case will shift to the position indicated by the
selector switch.

NOTE:

When shifting out of transfer case NEUTRAL,

turning the engine OFF may be required to avoid gear
clash.

9. Shift the transmission into PARK.

10. Release the brake pedal.

11. Disconnect vehicle from the tow vehicle.

12. Start the engine.

13. Press and hold the brake pedal.

14. Release the parking brake.

15. Shift the transmission into gear, release the brake
pedal, and check that the vehicle operates normally.

370

STARTING AND OPERATING

NOTE:

• Steps 1 through 5 are requirements that must be met

prior to pressing the transfer case NEUTRAL button
and must continue to be met until the shift has been
completed. If any of these requirements are not met
prior to pressing the NEUTRAL button, or are no
longer met during the shift, the NEUTRAL indicator
light will flash continuously until all requirements are
met or until the NEUTRAL button is released.

• The ignition switch must be in the ON/RUN position

for a transfer case shift to take place and for the
position indicator lights to be operable. If the ignition
switch is not in the ON/RUN position, the shift will
not take place and no position indicator lights will be
on or flashing.

• A flashing NEUTRAL position indicator light indicates

that shift requirements have not been met.

5

STARTING AND OPERATING

371

WHAT TO DO IN EMERGENCIES

CONTENTS

䡵 Hazard Warning Flashers . . . . . . . . . . . . . . . . 374
䡵 Jacking And Tire Changing . . . . . . . . . . . . . . . 374

▫ 3500 Models — If Equipped . . . . . . . . . . . . . 375
▫ Preparations For Jacking . . . . . . . . . . . . . . . 376
▫ Jacking Instructions . . . . . . . . . . . . . . . . . . . 377

䡵 Hoisting . . . . . . . . . . . . . . . . . . . . . . . . . . . . 386
䡵 Jump-Starting Procedures . . . . . . . . . . . . . . . . 386

▫ Preparations For Jump-Start . . . . . . . . . . . . . 387

▫ Jump-Starting Procedure . . . . . . . . . . . . . . . 388

䡵 Freeing A Stuck Vehicle . . . . . . . . . . . . . . . . . 390
䡵 Emergency Tow Hooks — If Equipped . . . . . . 391
䡵 Shift Lever Override . . . . . . . . . . . . . . . . . . . 392
䡵 Towing A Disabled Vehicle . . . . . . . . . . . . . . . 393

▫ Towing Without The Ignition Key Fob . . . . . 394
▫ Two-Wheel Drive Models . . . . . . . . . . . . . . 395
▫ Four-Wheel Drive Vehicles . . . . . . . . . . . . . . 396

6

HAZARD WARNING FLASHERS

The Hazard Warning flasher switch is located on the
upper switch bank just below the radio.

Press the switch to turn on the Hazard Warning
flasher. When the switch is activated, all directional
turn signals will flash on and off to warn oncoming

traffic of an emergency. Press the switch a second time to
turn off the Hazard Warning flashers.

This is an emergency warning system and it should not
be used when the vehicle is in motion. Use it when your
vehicle is disabled and it is creating a safety hazard for
other motorists.

When you must leave the vehicle to seek assistance, the
Hazard Warning flashers will continue to operate even
though the ignition is placed in the OFF position.

NOTE:

With extended use the Hazard Warning flashers

may wear down your battery.

JACKING AND TIRE CHANGING

WARNING!

• Do not attempt to change a tire on the side of the

vehicle close to moving traffic, pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

• Being under a jacked-up vehicle is dangerous. The

vehicle could slip off the jack and fall on you. You
could be crushed. Never put any part of your body
under a vehicle that is on a jack.

• Never start or run the engine while the vehicle is

on a jack. If you need to get under a raised vehicle,
take it to a service center where it can be raised on
a lift.

(Continued)

374

WHAT TO DO IN EMERGENCIES

WARNING! (Continued)

• The jack is designed to use as a tool for changing

tires only. The jack should not be used to lift the
vehicle for service purposes. The vehicle should
be jacked on a firm level surface only. Avoid ice or
slippery areas.

3500 Models — If Equipped

The jack and jack tools are stored under the front
passenger seat. Lift the flap on the side of the seat for
access.

Remove the jack and tools by removing the wing bolt and
sliding the assembly from under the seat.

Jack Location

6

WHAT TO DO IN EMERGENCIES

375

WARNING!

After using the jack and tools, always reinstall them
in the original carrier and location. While driving
you may experience abrupt stopping, rapid accelera-
tion, or sharp turns. A loose jack, tools, bracket or
other objects in the vehicle may move around with
force, resulting in serious injury.

4500/5500 Models
These vehicles do not come equipped with a jack.

NOTE:

Jacking and tire changing on 4500/5500 models

should be performed by an authorized dealer, or knowl-
edgeable service personnel with the appropriate heavy
duty equipment, like a tire service company.

Preparations For Jacking

1. Park the vehicle on a firm, level surface. Avoid ice or
slippery areas.

WARNING!

Do not attempt to change a tire on the side of the
vehicle close to moving traffic, pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

2. Turn on the Hazard Warning flasher.

3. Set the parking brake.

4. Place the shift lever into PARK (automatic transmis-
sion) or REVERSE (manual transmission). On 4-Wheel
drive vehicles, shift the transfer case to the “4L” position.

5. Turn OFF the ignition.

376

WHAT TO DO IN EMERGENCIES

6. Block both the front and rear of the
wheel diagonally opposite the jacking
position. For example, if the right front
wheel is being changed, block the left
rear wheel.

NOTE:

Passengers should not remain in the vehicle

when the vehicle is being jacked.

Jacking Instructions

Instructions

WARNING!

Carefully follow these tire changing warnings to
help prevent personal injury or damage to your
vehicle:

(Continued)

WARNING! (Continued)

• Always park on a firm, level surface as far from

the edge of the roadway as possible before raising
the vehicle.

• Turn on the Hazard Warning flasher.

• Block the wheel diagonally opposite the wheel to

be raised.

• Set the parking brake firmly and set an automatic

transmission in PARK; a manual transmission in
REVERSE.

• Never start or run the engine with the vehicle on a

jack.

• Do not let anyone sit in the vehicle when it is on a

jack.

• Do not get under the vehicle when it is on a jack.

• Only use the jack in the positions indicated and

for lifting this vehicle during a tire change.

(Continued)

6

WHAT TO DO IN EMERGENCIES

377

WARNING! (Continued)

• If working on or near a roadway, be extremely

careful of motor traffic.

• To assure that spare tires, flat or inflated, are

securely stowed, spares must be stowed with the
valve stem facing the ground.

CAUTION!

Do not attempt to raise the vehicle by jacking on
locations other than those indicated in the Jacking
Instructions for this vehicle.

1. If equipped, remove the spare wheel, jack, and tools
from storage.

2. Using the wheel wrench, loosen, but do not remove,
the wheel nuts by turning them counterclockwise one
turn while the wheel is still on the ground.

3. When changing the front wheel, assemble the jack
drive tube to the jack and connect the drive tube to the
extension tube. Place the jack under the axle as close to
the tire as possible with the drive tubes extending to the
front. Connect the jack tube extension and wheel wrench.

Jack Warning Label

378

WHAT TO DO IN EMERGENCIES

When changing a rear wheel, assemble the jack drive
tube to the jack and connect the drive tube to the
extension tube. Securely place the jack under the sway
bar bracket (unless both tires are flat on one side, then
place jack under shock bracket) facing forward in vehicle.
Connect the jack tube extension and lug wrench.

Before raising the wheel off the ground, make sure that
the jack will not damage surrounding truck parts and
adjust the jack position as required.

NOTE:

If the jack will not lower by turning the dial

(thumbwheel) by hand, it may be necessary to use the
jack drive tube in order to lower the jack.

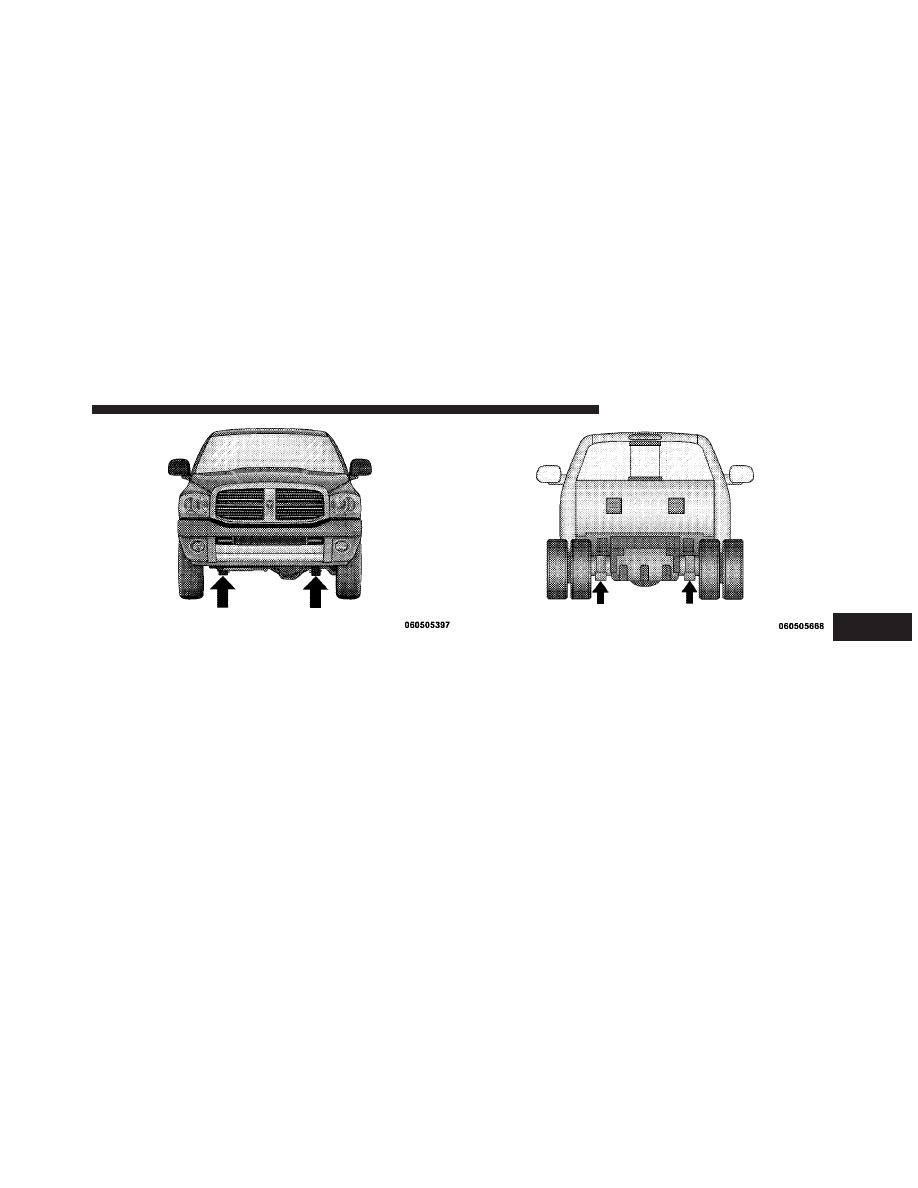

Front Jacking Locations

Rear Jacking Location

6

WHAT TO DO IN EMERGENCIES

379
