Jack Location/Spare Tire Stowage

The jack and spare tire are both stowed under a hinged
access cover in the load floor in the cargo area. Follow
these steps to access the jack and spare tire.

NOTE:

The spare tire must be removed in order to

access the jack.

1. Open the liftgate.

2. Fold up the tri-fold floor (if equipped) by lifting the
handle.

Load Floor Handle

364

WHAT TO DO IN EMERGENCIES

3. Lift the access cover using the pull strap.

4. Remove the fastener securing the spare tire.

5. Remove the spare tire.

Lifting The Access Cover

Spare Tire Fastener

WHAT TO DO IN EMERGENCIES

365

6

6. Remove the fastener securing the jack.

WARNING!

A loose tire or jack thrown forward in a collision or
hard stop could endanger the occupants of the ve-
hicle. Always stow the jack parts and the spare tire in
the places provided.

Jacking and Changing a Tire

1. Block the wheel diagonally
opposite the flat tire. Passengers
should not remain in the vehicle
when the vehicle is being jacked.

2. Remove the spare tire, jack, and lug wrench.

Jack Fastener

366

WHAT TO DO IN EMERGENCIES

3. If equipped with steel wheels, do not remove the
wheel cover at this time. If equipped with aluminum
wheels where the center cap covers the lug nuts, use the
lug wrench to pry the center cap off carefully before
raising the vehicle.

WARNING!

To avoid possible personal injury, handle the wheel
covers with care to avoid contact with the metal edges
and retention teeth.

Center Cap Removal

WHAT TO DO IN EMERGENCIES

367

6

4. Before raising the vehicle, use the lug wrench to
loosen, but not remove, the lug nuts on the wheel with
the flat tire. Turn the lug nuts counter-clockwise one turn
while the wheel is still on the ground.

5. Place the jack underneath the lift area that is closest to
the flat tire. Turn the jack screw clockwise to firmly
engage the jack saddle with the lift area of the sill flange.

368

WHAT TO DO IN EMERGENCIES

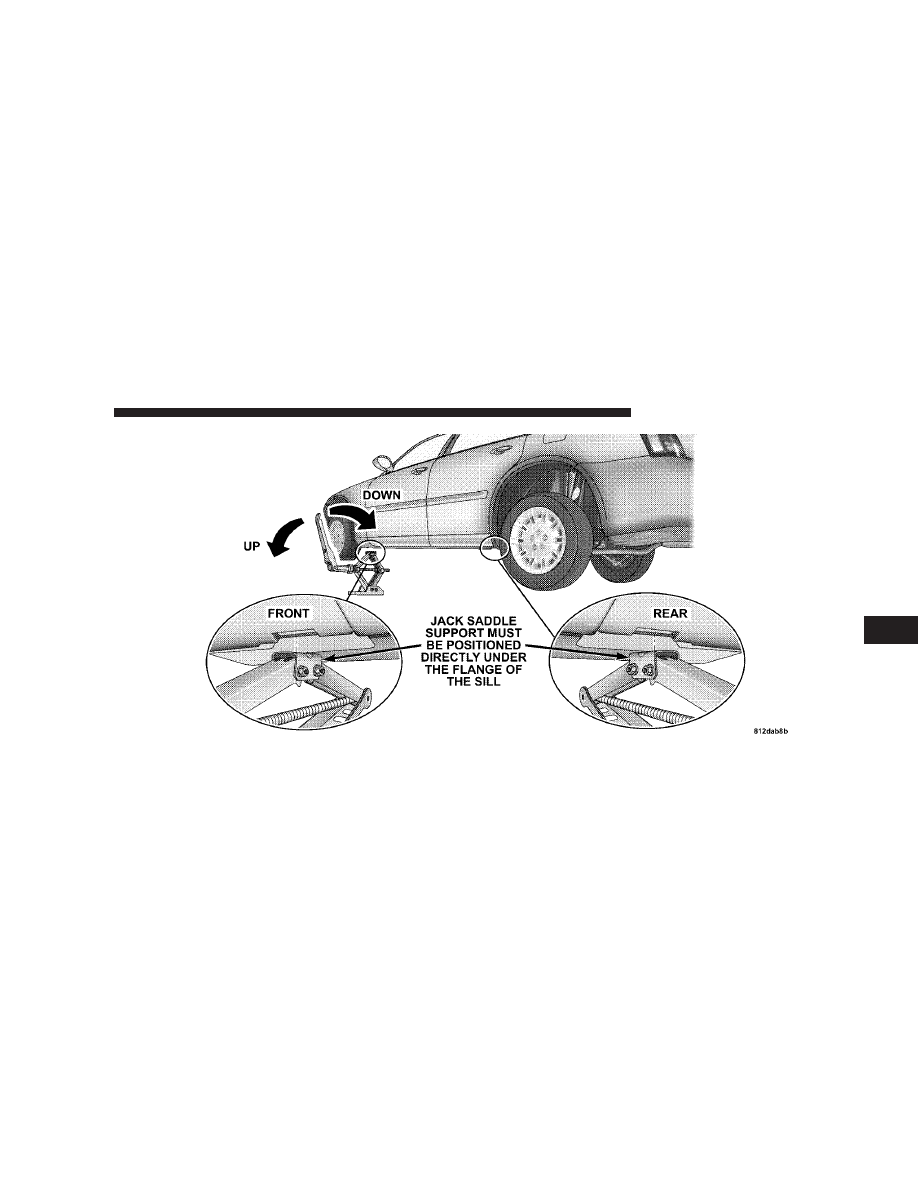

Jack Engagement Locations

WHAT TO DO IN EMERGENCIES

369

6

6. Raise the vehicle just enough to remove the flat tire
and install the spare tire.

WARNING!

Raising the vehicle higher than necessary can make
the vehicle less stable. It could slip off the jack and
hurt someone near it. Raise the vehicle only enough
to remove the tire.

7. Remove the lug nuts, wheel cover (if equipped), and
tire. Remove the cover by hand. Do not pry it off.

8. Mount the spare tire.

NOTE:

For vehicles so equipped, do not attempt to

install a center cap or wheel cover on the compact spare.
However, when reinstalling the road tire, follow the
procedure under “Wheel Cover or Center Cap Installa-
tion” in place of the remaining steps in this procedure.

9. Install the lug nuts with the cone shaped end of the
nut toward the wheel. Lightly tighten the lug nuts. To
avoid the risk of forcing the vehicle off the jack, do not
tighten the lug nuts fully until the vehicle is lowered to
the ground.

10. Lower the vehicle to the ground by turning the jack
handle counter-clockwise.

11. Finish tightening the lug nuts. Push down on the
wrench while tightening for increased leverage. Alternate
lug nuts until each nut has been tightened twice. The
correct tightness of each lug nut is 100 ft/lb. (135 N. m).
If in doubt about the correct tightness, have them
checked with a torque wrench by your dealer or at a
service station.

12. Stow the jack, tools, and flat tire. Make sure the base
of the jack faces the rear of the vehicle before tightening
down the fastener.

370

WHAT TO DO IN EMERGENCIES

WARNING!

A loose tire or jack thrown forward in a collision or
hard stop could endanger the occupants of the ve-
hicle. Always stow the jack parts and the spare tire in
the places provided.

Compact Spare Tire

The compact spare tire is for temporary emergency use
with radial tires. It is engineered to be used on your style
vehicle only. Since this tire has limited tread life, the
original tire should be repaired (or replaced) and rein-
stalled at the first opportunity.

• Keep tire inflated to 60 PSI (414 KPa) Cold Inflation

Pressure.

• This tire is designed as an emergency spare only-do

not exceed 50 MPH (80 km/h) speed.

WARNING!

The limited use spare tires are for emergency use
only. Installation of this limited use spare tire affects
vehicle handling. With this tire, do not drive more
than 60 mph (100 km/h). Keep inflated to the cold tire
inflation pressure listed on either your tire placard or
limited use spare tire and wheel assembly. Replace
(or repair) the original tire at the first opportunity
and reinstall it on your vehicle. Failure to do so could
result in loss of vehicle control.

Wheel Cover or Center Cap Installation (If
Required)

NOTE:

Do not attempt to install a center cap or wheel

cover on the compact spare.

WHAT TO DO IN EMERGENCIES

371

6

1. Mount the road tire on the axle. For vehicles equipped
with wheel covers, perform Steps 2 and 3. For vehicles
equipped with center caps, proceed to Step 4.

2. Install two lug nuts on the mounting studs, which are
on each side of the stud that is in alignment with the
valve stem. Install the lug nuts with the cone shaped end
of the nut toward the wheel. Lightly tighten the lug nuts.

To avoid the risk of forcing the vehicle off the jack, do not
tighten the lug nuts fully until the vehicle is lowered to
the ground.

3. Align the valve notch in the wheel cover with the
valve stem on the wheel. Install the cover by hand,
snapping the cover over the two lug nuts. Do not use a
hammer or excessive force to install the cover.

4. Install the remaining lug nuts with the cone shaped
end of the nut toward the wheel. Lightly tighten the lug
nuts. To avoid the risk of forcing the vehicle off the jack,
do not tighten the lug nuts fully until the vehicle is
lowered to the ground.

5. Lower the vehicle to the ground by turning the jack
handle counter-clockwise.

6. Finish tightening the lug nuts. Push down on the
wrench while tightening for increased leverage. Alternate
lug nuts until each nut has been tightened twice. The

372

WHAT TO DO IN EMERGENCIES

correct tightness of each lug nut is 100 ft/lb. (135 N. m).
If in doubt about the correct tightness, have them
checked with a torque wrench by your dealer or at a
service station.

7. For vehicles equipped with center caps, install the
center cap by hand. Do not use a hammer or excessive
force to install the center cap.

8. Stow the jack, tools, and spare tire. Make sure the base
of the jack faces the rear of the vehicle before tightening
down the fastener.

WARNING!

A loose tire or jack thrown forward in a collision or
hard stop could endanger the occupants of the ve-
hicle. Always stow the jack parts and the spare tire in
the places provided.

JUMP-STARTING PROCEDURES

WARNING!

• Take care to avoid the radiator cooling fan whenever the hood is

raised. It can start anytime the ignition switch is on. You can be hurt
by the fan.

• Do not attempt to push or tow your vehicle to get it started. Vehicles

equipped with an automatic transmission cannot be started this
way. Unburned fuel could enter the catalytic converter and once the
engine has started, ignite and damage the converter and vehicle. If
the vehicle has a discharged battery, booster cables may be used to
obtain a start from another vehicle. This type of start can be
dangerous if done improperly, so follow this procedure carefully.

• Battery fluid is a corrosive acid solution; do not allow battery fluid

to contact eyes, skin, or clothing. Don’t lean over battery when
attaching clamps or allow the clamps to touch each other. If acid
splashes in eyes or on skin, flush contaminated area immediately
with large quantities of water.

• A battery generates hydrogen gas, which is flammable and explo-

sive. Keep flame or spark away from the vent holes.

• Do not use a booster battery or any other booster source with an

output that exceeds 12 volts.

• The battery in this vehicle has a vent hose that should not be

disconnected and should only be replaced with a battery of the
same type (vented).

WHAT TO DO IN EMERGENCIES

373

6

NOTE:

The battery is stored under a hinged access

cover in the load floor in the cargo area. Remote battery
terminals are located in the engine compartment for
jump-starting.

1. Wear eye protection and remove any metal jewelry
such as watchbands or bracelets that might make an
inadvertent electrical contact.

2. When boost is provided by a battery in another
vehicle, park that vehicle within booster cable reach, but
do not allow the vehicles to touch one another.

WARNING!

Do not permit vehicles to touch each other as this
could establish a ground connection and personal
injury could result.

3. Set the parking brake, place the automatic transmis-
sion in “P” (Park), and turn the ignition switch to the
LOCK position on both vehicles.

4. Turn off the heater, radio, and all unnecessary electri-
cal loads.

5. Connect one end of the jumper cable to the remote
jump-start positive battery post (+) in the engine com-
partment. Connect the other end of the same cable to the
positive terminal of the booster battery. Refer to the
following illustration for jump-starting connections.

374

WHAT TO DO IN EMERGENCIES

6. Connect the other cable, first to the negative terminal
of the booster battery and then to the engine ground (-)
of the vehicle with the discharged battery.

Make sure

you have a good contact on the engine ground. Refer to
the following illustration for jump-starting connections.

WARNING!

• You should not try to start your vehicle by pushing

or towing.

• Do not connect the cable to the negative post of the

discharge battery. The resulting electrical spark
could cause the battery to explode.

• During cold weather when temperatures are be-

low freezing point, electrolyte in a discharged
battery may freeze. Do not attempt jump-starting
because the battery could rupture or explode. The
battery temperature must be brought up above
freezing point before attempting jump-start.

7. Start the engine in the vehicle that has the booster
battery. Let the engine idle a few minutes. Then, start the
engine in the vehicle with the discharged battery.

Jump-Starting

WHAT TO DO IN EMERGENCIES

375

6

NOTE:

For vehicles equipped with ESP, refer to

9Syn-

chronizing ESP

9 under 9Electronic Stability Program9 in

Section 5 of this manual if the ESP/BAS light (in the
instrument cluster) remains on continuously after start-
ing the engine of the vehicle with the discharged battery.

8. When removing the jumper cables, reverse the above
sequence exactly. Be careful of the moving belts and fan.

WARNING!

Any procedure other than above could result in:

1. Personal injury caused by electrolyte squirting out
the battery vent;

2. Personal injury or property damage due to battery
explosion;

3. Damage to charging system of booster vehicle or
of immobilized vehicle.

FREEING A STUCK VEHICLE

If your vehicle becomes stuck in mud, sand, or snow, it
can often be moved by a rocking motion. Turn your
steering wheel right and left to clear the area around the
front wheels. Then shift back and forth between Reverse
and Drive. Usually the least accelerator pedal pressure to
maintain the rocking motion without spinning the
wheels is most effective.

NOTE:

Turn off the Electronic Stability Program (ESP)

— if equipped, or Traction Control System (TCS) — if
equipped before rocking the vehicle. For details, refer to
“Electronic Stability Program” or “Traction Control Sys-
tem” in this manual.

376

WHAT TO DO IN EMERGENCIES

CAUTION!

• When “rocking” a stuck vehicle by moving be-

tween “First” and R (Reverse), do not spin the
wheels faster than 15 mph (24 km/h), or drivetrain
damage may result.

• Racing the engine or spinning the wheels too fast

may lead to transmission overheating and failure.
It can also damage the tires. Do not spin the
wheels above 35 mph (55 km/h).

WARNING!

Fast spinning tires can be dangerous. Forces gener-
ated by excessive wheel speeds may cause tire dam-
age or failure. A tire could explode and injure some-
one. Do not spin your vehicle’s wheels faster than 35
mph (55 km/h) when you are stuck, and don’t let
anyone near a spinning wheel, no matter what the
speed.

TOWING A DISABLED VEHICLE

WITHOUT THE IGNITION KEY

Special care must be taken when the vehicle is towed
with the ignition in the LOCK position. The only ap-
proved method of towing without the ignition key is
with a flat bed truck. Proper towing equipment is neces-
sary to prevent damage to the vehicle.

WHAT TO DO IN EMERGENCIES

377

6

TOWING THIS VEHICLE BEHIND ANOTHER
VEHICLE (Flat towing with all four wheels on the
ground)

Flat towing of vehicles equipped with an automatic
transmission, is only permitted within the following
limitations:

With The Ignition Key
Your vehicle may be towed under the following condi-
tions: The gear selector must be in “N” (Neutral), the
distance to be traveled must not exceed 30 miles (48 km),
and the towing speed must not exceed 30 mph (48
km/h). Exceeding these towing limits may cause a trans-
mission geartrain failure. If the transmission is not op-
erative, or if the vehicle is to be towed more than 30 miles
(48 km), the vehicle must be transported using a flat bed
truck.

CAUTION!

• Do not attempt to tow this vehicle from the front

with sling type towing equipment. Damage to the
front fascia will result.

• If the transmission is not operative, or if the

vehicle is to be towed more than 30 miles (48 km),
then the only approved method of towing is with
a flat bed truck. Damage to the transmission may
result.

• Do not tow the vehicle from the rear. Damage to

the rear sheet metal, and fascia will occur.

• Do not push or tow this vehicle with another

vehicle as damage to the bumper fascia and trans-
mission may result.

378

WHAT TO DO IN EMERGENCIES

If you must use the accessories (wipers, defrosters, etc.)
while being towed, the key must be in the ON position,
not the ACC position. Make certain the transmission
remains in “N” (Neutral).

TOWING THIS VEHICLE BEHIND ANOTHER
VEHICLE WITH A TOW DOLLY

The manufacture does not recommend that you tow this
vehicle on a tow dolly. Vehicle damage may occur.

WHAT TO DO IN EMERGENCIES

379

6
