SATELLITE RADIO (RSC) — IF EQUIPPED
(RER/REQ/REN RADIOS ONLY)

Satellite radio uses direct satellite to receiver broadcast-
ing technology to provide clear digital sound, coast to
coast. The subscription service provider is Sirius™ Satel-
lite Radio. This service offers up to 100 channels of music,
sports, news, entertainment, and programming for chil-
dren, directly from its satellites and broadcasting studios.

System Activation

Sirius Satellite Radio service is pre-activated, and you
may begin listening immediately to the one year of
SIRIUS audio service that is included with the factory-
installed satellite radio system in your vehicle. Sirius will
contact you to supply a welcome kit and to confirm
subscription information, including the set up of your
on-line listening account at no additional charge. For

further information, call the toll-free number 888-539-
7474, or visit the Sirius web site at www.sirius.com.
Please have the following information available when
calling:

1. The Electronic Serial Number/Sirius Identification
Number (ESN/SID).

2. Your Vehicle Identification Number.

Electronic Serial Number/Sirius Identification
Number (ENS/SID)

The Electronic Serial Number/Sirius Identification Num-
ber is needed to activate your Sirius Satellite Radio
system. To access the ESN/SID, refer to the following
steps:

ESN/SID Access
With the ignition switch in the ON/RUN or ACCESSORY
position and the radio ON, press the SETUP button and
scroll using the TUNE control knob until Sirius ID is

236

UNDERSTANDING YOUR INSTRUMENT PANEL

selected. Press the TUNE control knob and the Sirius ID
number will display. The Sirius ID number display will
time out in 2 minutes. Press any button on the radio to
exit this screen.

Selecting Satellite Mode

Press the SAT button until

9SAT9 appears in the display. A

CD may remain in the radio while in the Satellite radio
mode.

Satellite Antenna

To ensure optimum reception, do not place items on the
roof around the rooftop antenna location or strap items to
the trunk lid around the trunk lid antenna (if equipped).
Metal objects placed within the line of sight of the
antenna will cause decreased performance. Larger lug-
gage items such as bikes should be placed as far rearward
as possible, within the loading design of the rack. Do not
place items directly on or above the antenna.

Reception Quality

Satellite reception may be interrupted due to one of the
following reasons:

• The vehicle is parked in an underground parking

structure or under a physical obstacle.

• Dense tree coverage may interrupt reception in the

form of short audio mutes.

• Driving under wide bridges or along tall buildings can

cause intermittent reception.

• Placing objects over or too close to the antenna can

cause signal blockage.

Operating Instructions - Satellite Mode

NOTE:

The ignition switch must be in the ON or ACC

position to operate the radio.

UNDERSTANDING YOUR INSTRUMENT PANEL

237

4

SEEK Buttons
Press and release the SEEK buttons to search for the next
channel in Satellite mode. Press the right switch to seek
up and the left switch to seek down. The radio will
remain tuned to the new channel until you make another
selection. Holding either button will bypass channels
without stopping until you release it.

SCAN Button
Pressing the SCAN button causes the tuner to search for
the next channel, pausing for 8 seconds before continuing
to the next. To stop the search, press the SCAN button a
second time.

INFO Button
Pressing the INFO button will cycle between Artist, Song
Title, and Composer (if available) information. Also,
pressing and holding the INFO button for an additional

3 seconds will make the radio display the Song Title all of
the time (press and hold again to return to normal
display).

RW/FF
Pressing the RW (Rewind) or FF (Fast Forward) buttons
causes the tuner to search for the next channel in the
direction of the arrows.

TUNE Control (Rotary)
Turn the right side rotary control clockwise to increase or
counter-clockwise to decrease the channel.

MUSIC TYPE Button
Pressing this button once will turn on the Music Type
mode for 5 seconds. Pressing the MUSIC TYPE button or
turning the TUNE control knob within 5 seconds will
allow the program format type to be selected.

Toggle the MUSIC TYPE button again to select the music
type.

238

UNDERSTANDING YOUR INSTRUMENT PANEL

By pressing the SEEK button when the Music Type
function is active, the radio will be tuned to the next
channel with the same selected Music Type name.

If a preset button is activated while in the Music Type
(Program Type) mode, the Music Type mode will be
exited and the radio will tune to the preset channel.

SETUP Button
Pressing the SETUP button allows you to select the
following items:

• Display Sirius ID number — Press the SELECT button

to display the Sirius ID number. This number is used
to activate, deactivate, or change the Sirius subscrip-
tion.

SET Button — To Set the Push-Button Memory
When you are receiving a channel that you wish to
commit to push-button memory, press the SET button.
The symbol SET 1 will now show in the display window.

Select the button (1-6) you wish to lock onto this channel
and press and release that button. If a button is not
selected within 5 seconds after pressing the SET button,
the channel will continue to play but will not be stored
into push-button memory.

You may add a second channel to each push-button by
repeating the above procedure with this exception: Press
the SET button twice and SET 2 will show in the display
window. Each button can be set for SET 1 and SET 2. This
allows a total of 12 Satellite channels to be stored into
push-button memory. The channels stored in SET 2
memory can be selected by pressing the push-button
twice.

Every time a preset button is used, a corresponding
button number will display.

Buttons 1 - 6
These buttons tune the radio to the channels that you
commit to push-button memory {12 Satellite stations}.

UNDERSTANDING YOUR INSTRUMENT PANEL

239

4

Operating Instructions - Hands Free Phone (If
Equipped)

Refer to “Hands-Free Communication (UConnect™)” in
Section 3 of this manual.

Operating Instructions - Video Entertainment
System (VES™) (If Equipped)

Refer to separate “Video Entertainment System (VES™)
Guide.”

VIDEO ENTERTAINMENT SYSTEM — IF
EQUIPPED

The optional VES™ (Video Entertainment System) in-
cludes the following components for rear seat entertain-
ment:

• A diagonal seven-inch liquid crystal display (LCD)

screen integrated into the center console armrest. The
screen features brightness control for optimum day-
time and nighttime viewing.

• The LCD Screen swings up from the rear of the

armrest to allow the rear seat passenger(s) to view the
display.

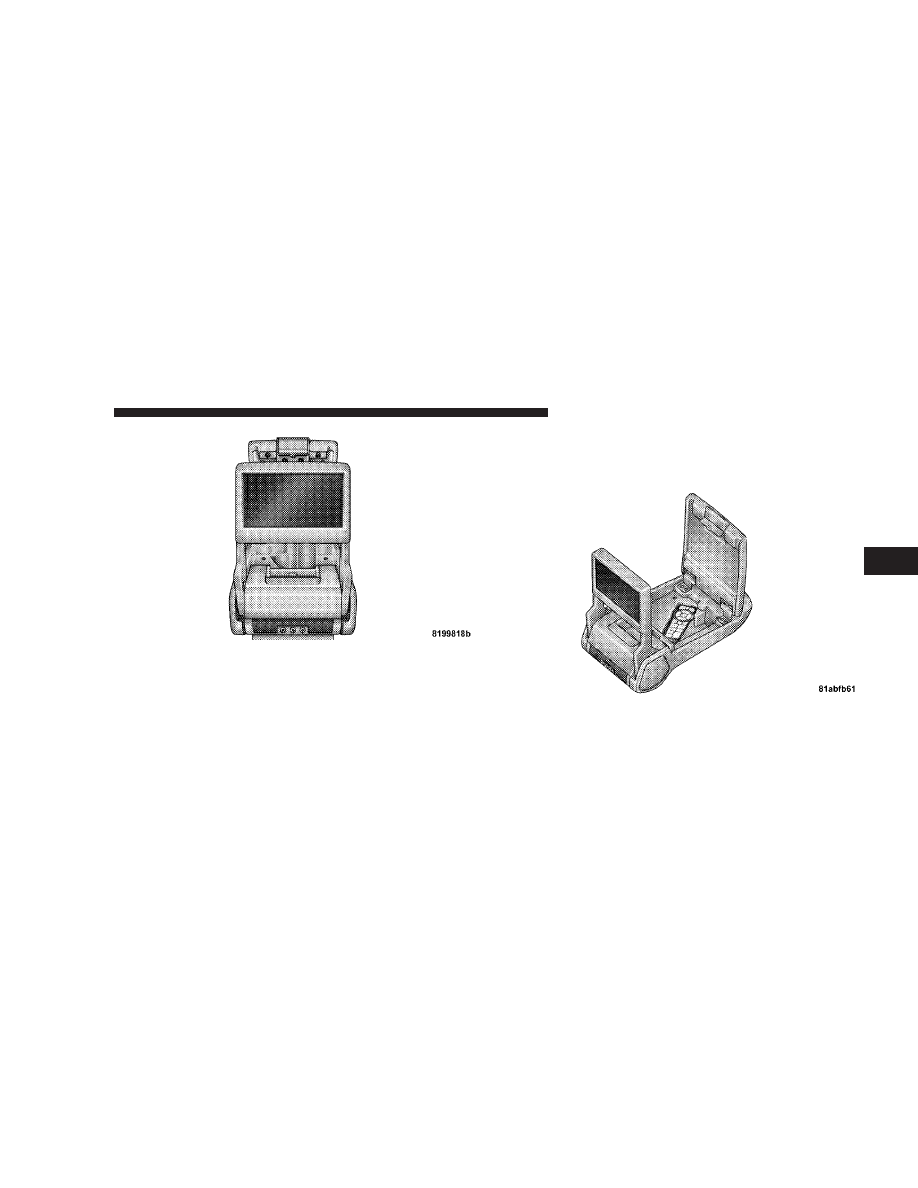

Opening the Rear Seat Video Entertainment System

240

UNDERSTANDING YOUR INSTRUMENT PANEL

NOTE:

Close the armrest after the LCD screen has been

raised to its viewing position.

• The touch screen radio and DVD player controls allow

front seat operation for easy setup in the case of
younger rear seat passengers.

• A battery-powered infrared remote control that snaps

into a molded compartment in the center console
armrest upper storage bin.

• Two wireless infrared headsets allow rear seat passen-

gers to listen to the same or individual audio sources.

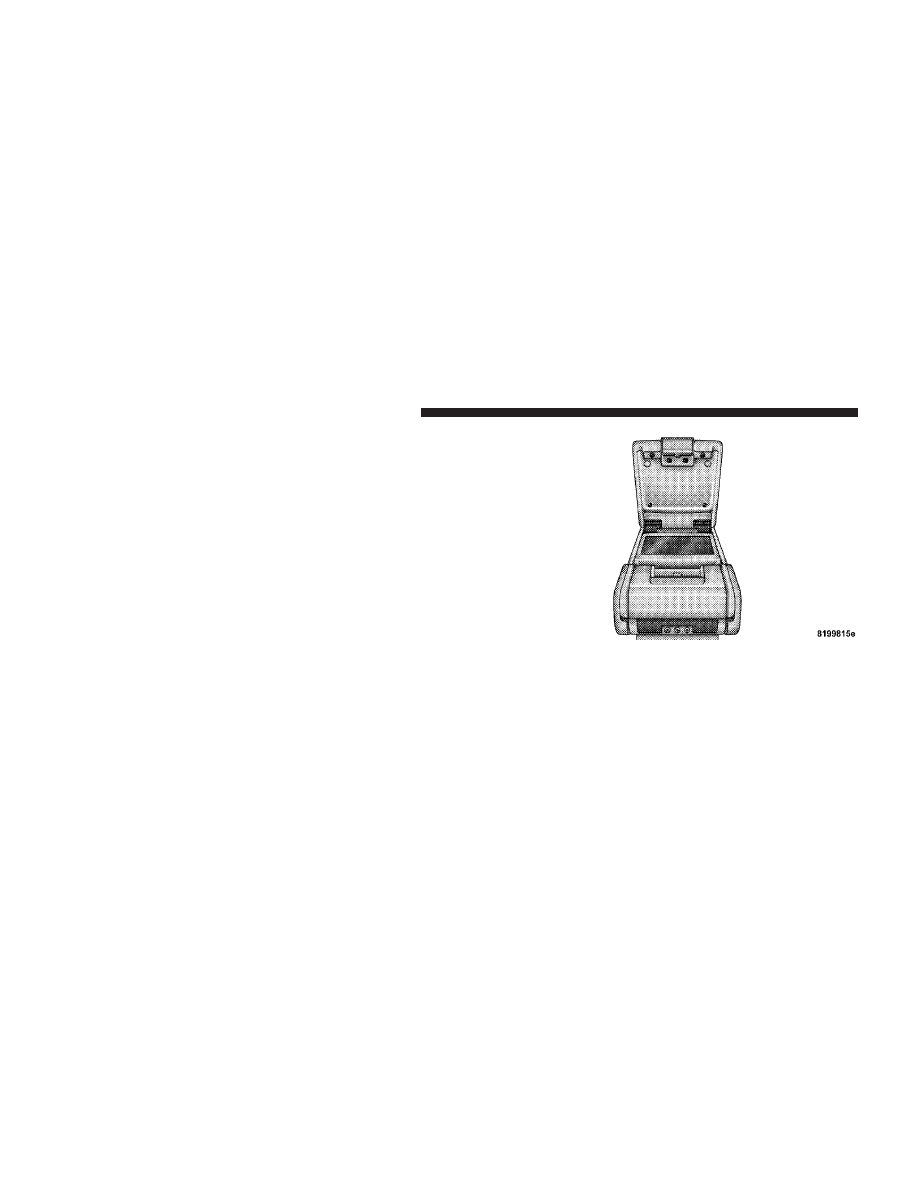

VES™ Video Screen

VES Remote Control

UNDERSTANDING YOUR INSTRUMENT PANEL

241

4

Audio/Video RCA Jacks (AUX Jacks)
on the rear of the center console enable
the monitor to display video directly
from a video camera, connect video
games for display on the screen, or
play music directly from an MP3
player.

1. Video in (yellow)

2. Left audio in (white)

3. Right audio in (red)

NOTE:

Refer to your “Vehicle Entertainment System

(VES™) User Manual” for detailed operating instruc-
tions.

UNIVERSAL CONSUMER INTERFACE (UCI) — IF
EQUIPPED

NOTE:

This section is for sales code RES and REQ

radios only with UConnect.™ For sales code REN touch
screen radio, refer to the separate User’s Manual.

This feature allows you to plug in an iPod

t mobile digital

device into the vehicle’s sound system through a connec-
tor (UCI connector) using an optional connection cable
(available through Mopar

t). See your authorized dealer

for details.

Using this feature,

• the iPodt audio can be played on the vehicle’s sound

system, providing metadata (Track Title, Artist, Al-
bum, etc.) information display on radio.

• the iPodt can be controlled using the radio buttons to

Play, Browse and List the iPod

t contents.

242

UNDERSTANDING YOUR INSTRUMENT PANEL

• the iPodt battery charges when plugged into the UCI

connector.

Connecting the iPod

T

Device

Use the optional connection cable to connect an iPod

t to

the vehicle’s UCI connector (which is located in the glove
box on some vehicles. This location may vary with
vehicle). Once the iPod

t is connected and synchronized

to the vehicle system (this may take a few seconds to
connect), the vehicle brand logo appears on the iPod

t

display, and it starts charging and is ready for use by
pressing radio switches as described below.

Controlling the iPod

T

using Radio Buttons

To get into the UCI (iPod

t) mode and access a connected

iPod

t, press the “AUX” button on the radio faceplate.

Once in the UCI (iPod

t) mode, the iPodt audio track (if

available from iPod

t) will start playing over the vehicle

audio system.

Play Mode

When switched to UCI mode the iPod

t will be in Play

mode

. In this Play mode , you may use the following

buttons on the radio faceplate to control the iPod

t and

display data:

TUNE/SCROLL Knob
Use the “TUNE/SCROLL” knob to go to the next or
previous track.

The “TUNE/SCROLL” knob functions similar to the
scroll wheel on the iPod

t mobile digital device.

Turning it clockwise (forward) by one click while playing
a track skips to the next track.

Turning it counterclockwise (backward) by one click
during the first 2 seconds of the track will jump to the
previous track in the list and turning this button at any
other time in the track will jump to the beginning of the
current track.

UNDERSTANDING YOUR INSTRUMENT PANEL

243

4

RW (Rewind) Button
Press and hold the “RW” button to move backward in the
current track. Holding the “RW” button long enough will
take you back to the beginning of the current track.

Pressing and releasing the “RW” button will go back 5
seconds of the current track.

FF (Fast Forward) Button
Press and hold the “FF” button to move forward in the
current track.

Pressing and releasing the “FF” button will go forward 5
seconds of the current track.

SEEK Buttons
Use the “SEEK” buttons to move to the previous or the
next track.

If the left (down) button is pressed during the first 2
seconds of the current track, it will go back to the

previous track in the list, if you press this button at any
other time in the current track it will go back to the
beginning of the track.

If the right (up) button is pressed during Play mode, it
will go to the next track in the list.

INFO Button
Press the “INFO” button while a track is playing to see
the information (Track Title, Artist, Album, etc.) for that
track. Each press the “INFO” button will take you to the
next screen of data for that track. Once you have seen all
of the screens, the last press of the “INFO” button will
take you back to the play mode screen on the radio.

REPEAT Button
Press the “REPEAT” button to repeat the current playing
track

244

UNDERSTANDING YOUR INSTRUMENT PANEL

SCAN Button
Pressing the “SCAN” button will play the first 5 seconds
of each track in the current list and then forward to the
next song. To stop the SCAN mode and start playing the
desired track, press the “SCAN” button again.

During the SCAN mode, you can also press the SEEK
button to the left or right to go to the previous or next
tracks.

RND (Random) Button (RES Radios Only)
Pressing the “RND” button will switch between the
shuffle on and shuffle off modes of the iPod

t. If the

“RND” icon is showing on the radio display then the
shuffle mode is on.

List or Browse Mode

During Play mode, pressing any of the following buttons
will take you to List mode. List mode enables you to
scroll through the list of menus and tracks on the iPod

t

device.

TUNE/SCROLL Knob
In the List mode, the “TUNE/SCROLL” knob functions
in a similar manner as the scroll wheel on the iPod

t.

Turning the “TUNE/SCROLL” knob clockwise (forward)
and counter-clockwise (backward) scrolls through lists,
displaying the track detail on the radio display. Once you
have the track to be played highlighted on the radio
display, press the “TUNE/SCROLL” knob to select and
start playing the track. By turning the “TUNE/SCROLL”
knob fast, you can jump through the list faster. During
fast scroll, you may notice a slight delay in updating the
information on the radio display.

UNDERSTANDING YOUR INSTRUMENT PANEL

245

4

During all List modes, the iPod

t will display all lists in

“wrap-around” mode. So if the track you wish to select is
at the bottom of the list, you just turn the “TUNE/
SCROLL” knob backwards (counter-clockwise) to get to
the track faster.

Radio Preset Buttons
In the List mode, the radio preset buttons are used as
shortcuts to the following lists on the iPod

t device.

• 1 – Playlists
• 2 – Artists
• 3 – Albums
• 4 – Genres
• 5 - Audiobooks
• 6 – Podcasts

After pressing a preset button, you will see the list you
are in on the top line and the first item in that list on the
second line.

To exit the List mode without selecting a track, press the
same preset button again to go back to Play mode.

LIST Button
Pressing the “LIST” button will take to the top level
menu of the iPod

t. This takes you to the same top level

menu as on your iPod

t. Turn the “TUNE/SCROLL”

knob to list the top menu item you wish to select and
then press the “TUNE/SCROLL” knob. This will take
you to the next sub menu list item of the iPod

t and you

can follow the same steps to go to the desired track in that
list. Not all iPod

t sub menu levels are available on this

system.

MUSIC TYPE Button
The “MUSIC TYPE” button is another shortcut button to
the genre listing on your iPod

t.

246

UNDERSTANDING YOUR INSTRUMENT PANEL

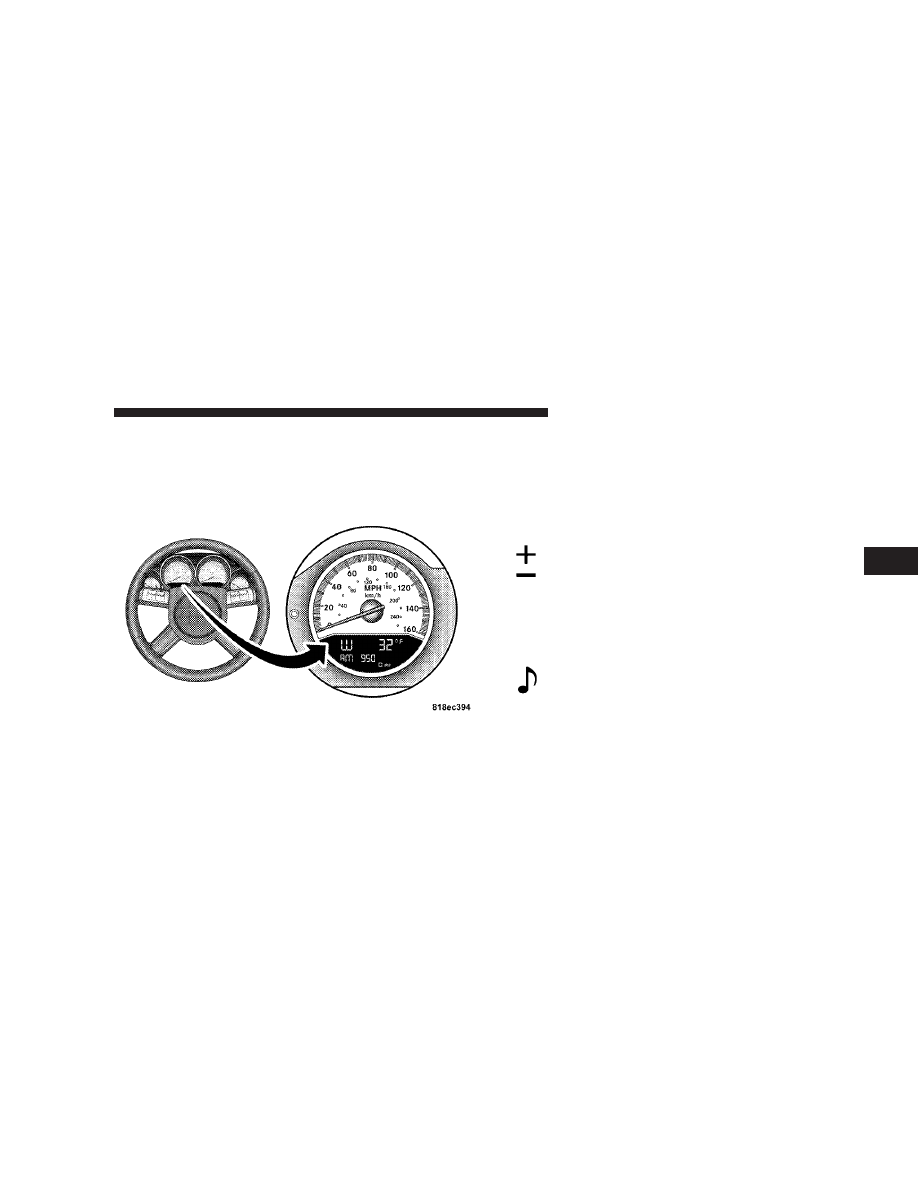

REMOTE SOUND SYSTEM CONTROLS

The remote sound system controls are located on the
surface of the steering wheel at the 3 and 9 o’clock
positions.

Vehicles equipped with steering wheel mounted buttons
are also equipped with the Electronic Vehicle Information
Center (EVIC). The EVIC features a driver-interactive
display. This is located in the instrument cluster below
the speedometer.

The VOLUME button controls the sound level
of the sound system. Press the top of the
VOLUME button to increase the sound level.
Press the bottom of the VOLUME button to
decrease the sound level.

Press the AUDIO MODE button to select the
Compass/Temp/Audio screen. This screen
displays radio and media mode information
depending on which radio is in the vehicle.

Electronic Vehicle Information Center

VOL-

UME

Button

AUDIO

MODE

Button

UNDERSTANDING YOUR INSTRUMENT PANEL

247

4

If the Compass/Temp/Audio screen is already displayed
when the AUDIO MODE button is pressed, then the
mode will change (i.e. from AM to FM, to Media mode,
etc., depending on which radio is in the vehicle).

When the EVIC is in the Compass/Temp/
Audio screen, press the FUNCTION SELECT
button to operate various radio, media, and
Universal Customer Interface (UCI) functions
(i.e. advance presets, select next folder, jump to
or start playing songs in playlists, etc., depend-
ing on which radio is in the vehicle and if
equipped with UCI).

When the EVIC is in the Compass/Temp/
Audio screen, press the SCROLL button to seek
up and down radio stations, tracks, chapters,
files, etc., depending on which radio is in the
vehicle.

CD/DVD DISC MAINTENANCE

To keep the CD/DVD discs in good condition, take the
following precautions:

1. Handle the disc by its edge; avoid touching the
surface.

2. If the disc is stained, clean the surface with a soft cloth,
wiping from center to edge.

3. Do not apply paper, paper CD labels, or tape to the
disc; avoid scratching the disc.

4. Do not use solvents such as benzine, thinner, cleaners,
or antistatic sprays.

5. Store the disc in its case after playing.

6. Do not expose the disc to direct sunlight.

7. Do not store the disc where temperatures may become
too high.

FUNC-

TION

SELECT

Button

SCROLL

Button

248

UNDERSTANDING YOUR INSTRUMENT PANEL

RADIO OPERATION AND CELLULAR PHONES

Under certain conditions, the cellular phone being On in
your vehicle can cause erratic or noisy performance from
your radio. This condition may be lessened or eliminated
by relocating the cellular phone antenna. This condition
is not harmful to the radio. If your radio performance
does not satisfactorily “clear” by the repositioning of the
antenna, it is recommended that the radio volume be
turned down or off during cellular phone operation.

CLIMATE CONTROLS

The Air Conditioning and Heating System is designed to
make you comfortable in all types of weather.

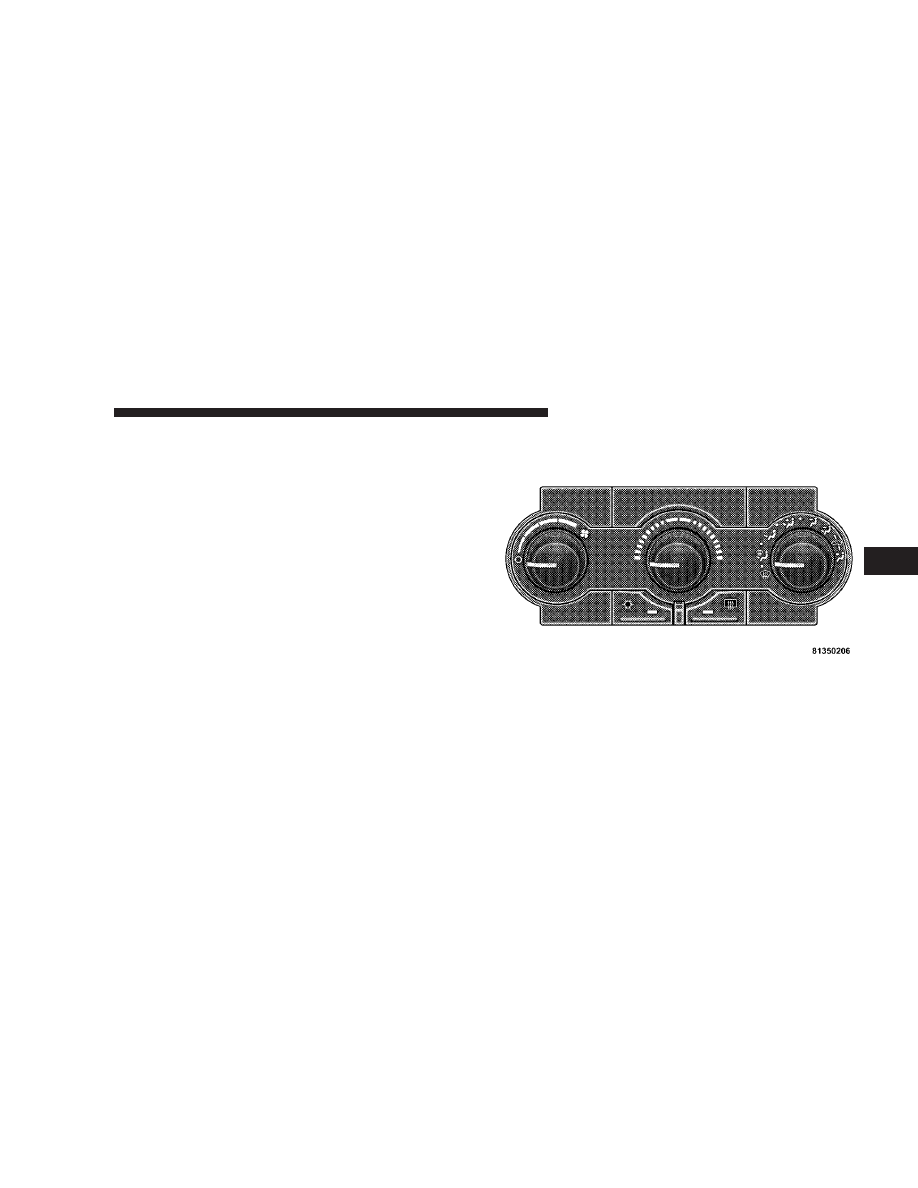

Manual Air Conditioning and Heating System

Manual Temperature Controls

UNDERSTANDING YOUR INSTRUMENT PANEL

249

4

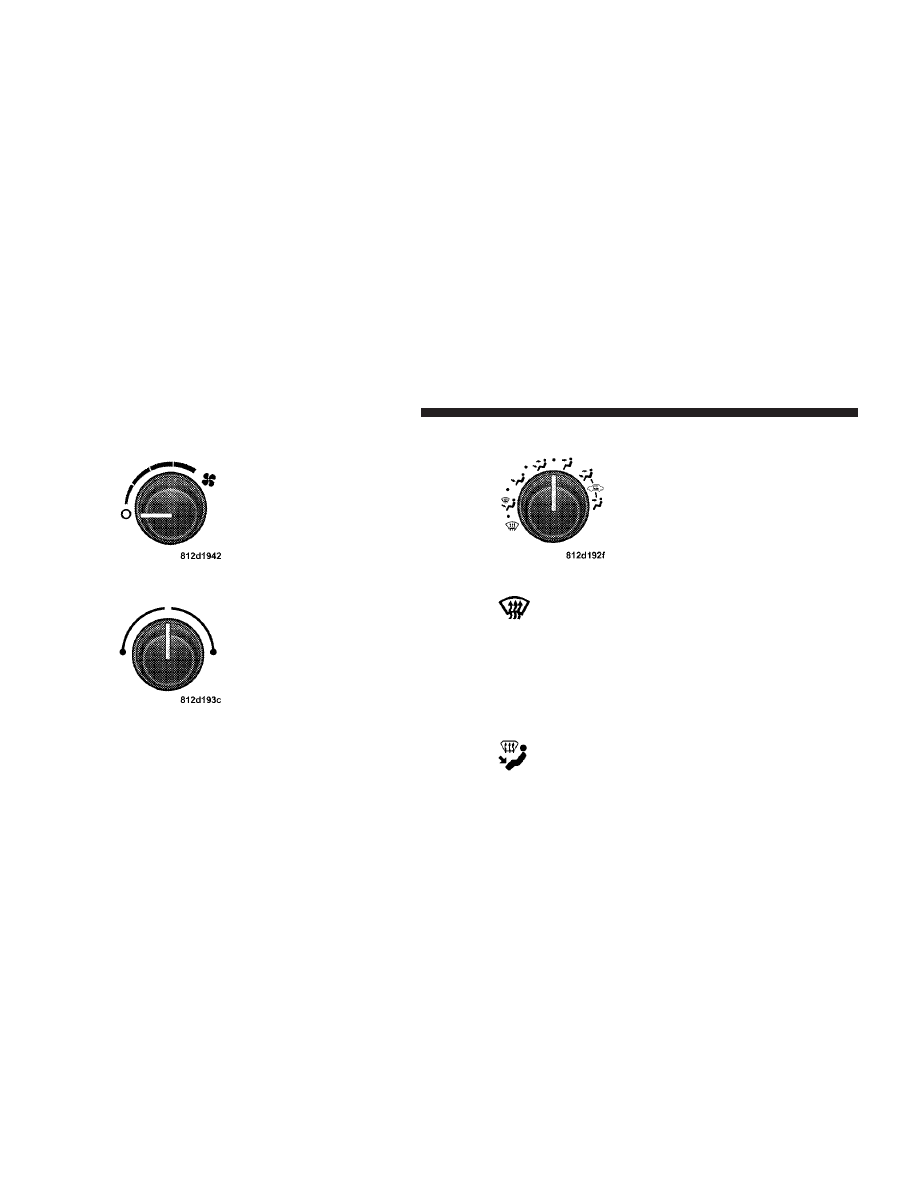

Blower Control

The rotary knob on the left controls the
blower. The control has an OFF posi-
tion and four speed settings. The
blower will remain on until the con-
trol is turned to the OFF position or
the ignition is turned OFF.

Temperature Control

The rotary knob in the center controls
air temperature. Rotate the control to
the left for cooler air temperature and
to the right for warmer air tempera-
ture. Rotating the control to the ex-
treme left provides the coldest setting.
Rotating the control to the extreme
right provides the warmest setting.

Mode Control

The rotary knob on the right controls
airflow distribution. Dots between
each of the mode selections identify
intermediate modes that allow the op-
erator to fine-tune airflow distribu-
tion. The mode settings are as follows:

• Defrost

Air is directed to the windshield through the
outlets at the base of the windshield. Air is also

directed to the front door windows through the side
window demister grilles.

NOTE:

To improve fuel economy, leave in defrost only

when necessary.

• Defrost/Floor

Air flows through the front and rear floor outlets
and the outlets at the base of the windshield. Air

250

UNDERSTANDING YOUR INSTRUMENT PANEL

is also directed to the front door windows through the
side window demister grilles.

• Floor

Air flows through the floor outlets located under
the instrument panel and into the rear seating

area through vents under the front seats.

• Bi-Level

Air flows through the outlets located in the
instrument panel and through the outlets located

on the floor. Air flows through the registers in the back
of the center console to the rear seat passengers. These
registers can be closed to partially block airflow.

• Panel

Air flows through the outlets located in the in-
strument panel. Air flows through the registers in

the back of the center console to the rear seat passen-
gers. These registers can be closed to block airflow.

• Recirculation Control

The mode control knob also controls the
recirculation feature. You can choose Bi-
Level Recirculation air outlets, Panel Recir-
culation air outlets, or a mix or both while in

this mode. Normally, air enters from outside the
vehicle. However, when in Recirculation mode air
inside the vehicle is re-used. Use this mode to cool the
inside of the vehicle rapidly. The Recirculation mode
can also be used to temporarily block out outside
odors, smoke, and dust.

Air Conditioning Control

Press this button to turn on and turn off the air
conditioning. When the air conditioning is turned
on, cool dehumidified air will flow through the

outlets selected with the mode control. Press this button
a second time to turn off the air conditioning. An LED in
the button will illuminate when compressor operation is
selected.

UNDERSTANDING YOUR INSTRUMENT PANEL

251

4
