Dodge Stratus (2006 year). Manual - part 5

Operation

Press and hold the desired button on the Universal
Transceiver until the garage door or other device begins
to operate. The light in the display shows that the signal
is being transmitted. The hand held transmitter may also
be used at any time.

Reprogramming A Single Button

1. Press and hold the Universal Transceiver button to be
reprogrammed. Do not release until step 4 has been
completed.

2. When the indicator light begins to flash slowly (after
20 seconds) position the hand held transmitter one to
three inches away from the button to be trained.

3. Press and hold the hand held transmitter button.

4. The Universal Transceiver indicator light will begin to
flash, first slowly, then rapidly. When the indicator lights
begin to flash rapidly, release both buttons.

Security

If you sell your vehicle, be sure to erase the frequencies.

To erase all of the previously trained frequencies, hold
down both outside buttons until the green light begins to
flash.

This device complies with part 15 of FCC rules and with
RS-210 of Industry Canada. Operation is subject to the
following conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference that may be
received including interference that may cause undesired
operation.

NOTE:

Changes or modifications not expressly ap-

proved by the party responsible for compliance could
void the user’s authority to operate the equipment.

HomeLink

威 is a trademark owned by Johnson Controls,

Inc.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

73

3

POWER SUNROOF — IF EQUIPPED

The sunroof controls are mounted between the sun visors
on the overhead console.

WARNING!

• Never leave children in a vehicle, with the keys in

the ignition switch. Occupants, particularly unat-
tended children, can become entrapped by the
power sunroof while operating the power sunroof
switch. Such entrapment may result in serious
injury or death.

• In an accident, there is greater risk of being

thrown from a vehicle with an open sunroof. You
could also be seriously injured or killed. Always
fasten your seat belt properly and make sure all
passengers are properly secured too.

• Do not allow small children to operate the sun-

roof. Never allow fingers or other body parts, or
any object to project through the sunroof opening.
Injury may result.

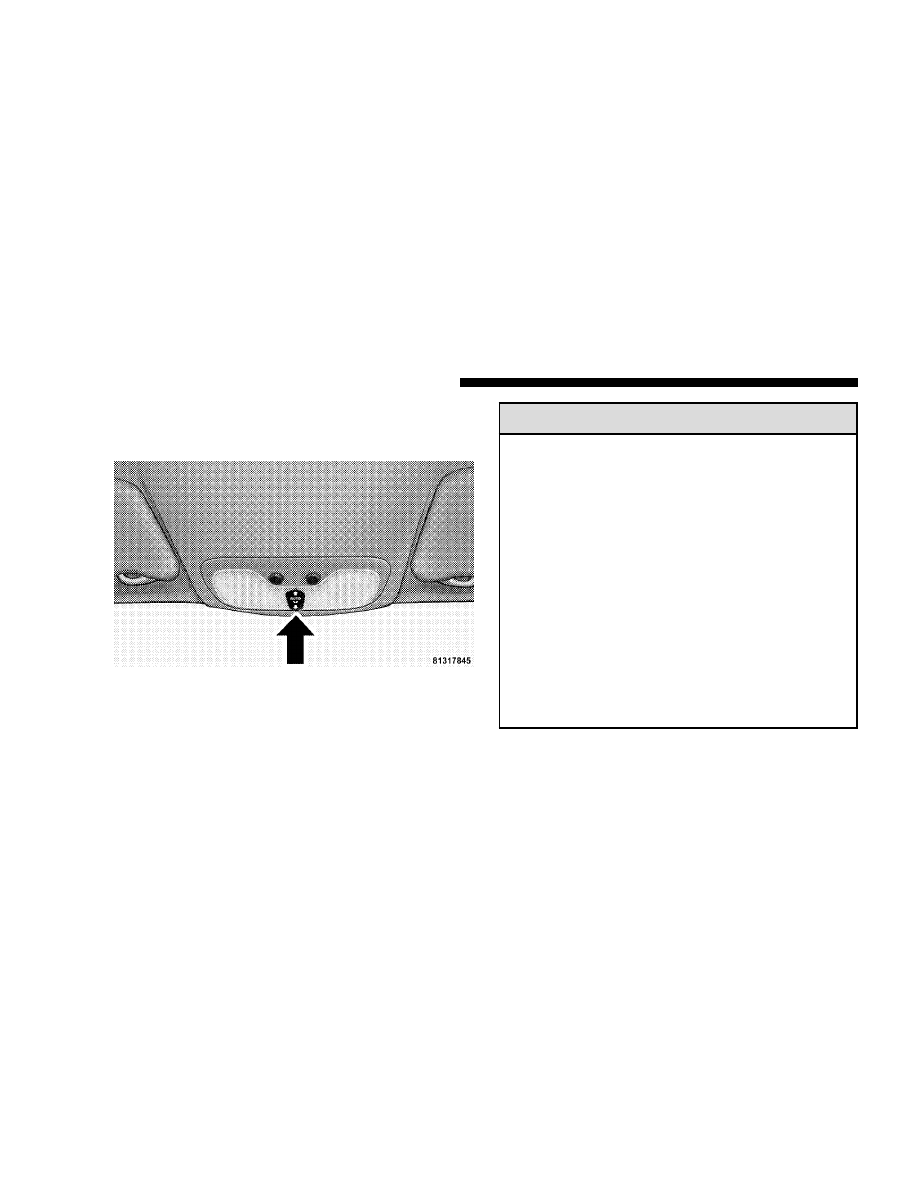

Power Sunroof Controls

74

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Opening Sunroof - Manual

Press the switch rearward and hold, and the sunroof will
open automatically from any position. The sunroof will
open fully, then stop automatically. During this opera-
tion, any release of the sunroof switch will stop the
sunroof.

Opening Sunroof - Express

Press the switch rearward and release, and the sunroof
will open automatically from any position. The sunroof
will open fully, then stop automatically. This is called
Express Open. During Express Open operation, any
movement of the sunroof switch will stop the sunroof.

Closing Sunroof - Manual

To Close the sunroof from an open or vent position, press
and hold the switch forward. The sunroof will close fully
and stop automatically. Release the switch to stop sun-
roof travel at any point.

Venting Sunroof - Express

Press and release the

⬙V⬙ button, and the sunroof will

open to the vent position. This is called Express Vent.

Sunshade Operation

The sunshade can be opened manually. However, the
sunshade will open automatically as the sunroof opens.

NOTE:

The sunshade cannot be closed if the sunroof is

open.

Wind Buffeting

Wind buffeting can be described as the perception of
pressure on the ears or a helicopter type sound in the
ears. Your vehicle may exhibit wind buffeting with the
windows down, or the sunroof (if so equipped) in certain
open or partially open positions. This is a normal occur-
rence and can be minimized. If the buffeting occurs with
the rear windows open, open the front and rear windows
together to minimize the buffeting. If the buffeting occurs
with the sunroof open, adjust the sunroof opening to
minimize the buffeting.

Sunroof Maintenance

Use only a non abrasive cleaner and a soft cloth to clean
the glass panel.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

75

3

Sunroof Fully Closed

Press and hold the switch forward until the sunroof stops
completely to ensure that the sunroof is fully closed.

ELECTRICAL POWER OUTLET

The power outlet is located in the lower center of your
instrument panel. If your vehicle is equipped with heated
seats, a second power outlet is located inside the center
console. All accessories connected to any outlet should be
removed or turned off when the vehicle is not in use.

CAUTION!

Electrical Outlet Use With Engine Off
• Many accessories that can be plugged in draw

power from the vehicle’s battery, even when not
in use (i.e., cellular phones, etc.). Eventually, if
plugged in long enough, the vehicle’s battery will
discharge sufficiently to degrade battery life
and/or prevent engine starting.

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.) will degrade the
battery even more quickly. Only use these inter-
mittently and with greater caution.

• After the use of high power draw accessories, or

long periods of the vehicle not being started (with
accessories still plugged in), the vehicle must be
driven a sufficient length of time to allow the
alternator to recharge the vehicle’s battery.

• Power outlets are designed for accessory plugs

only. Do not hang any type of accessory or acces-
sory bracket from the plug. Improper use of the
power outlet can cause damage.

76

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

UNDERSTANDING YOUR INSTRUMENT PANEL

CONTENTS

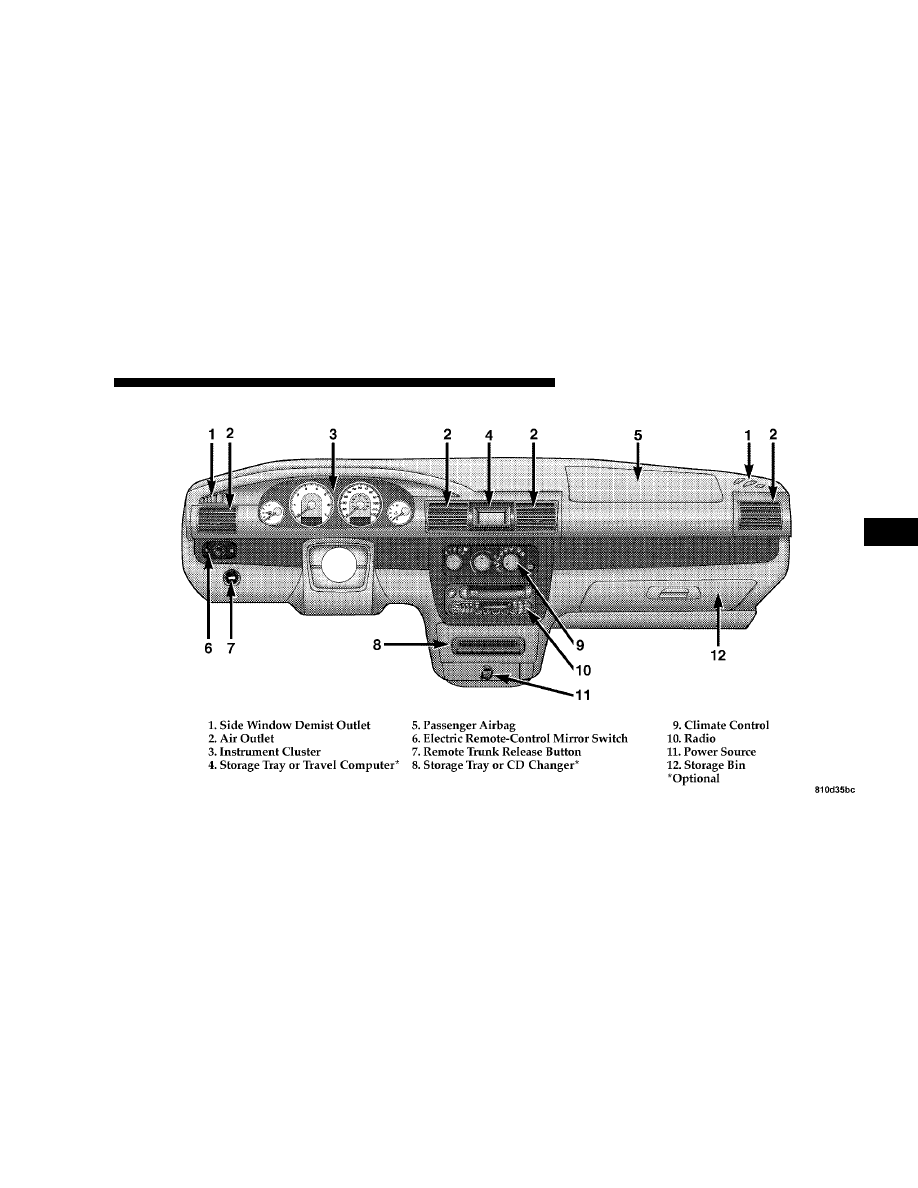

䡵 Instruments And Controls . . . . . . . . . . . . . . . . .81

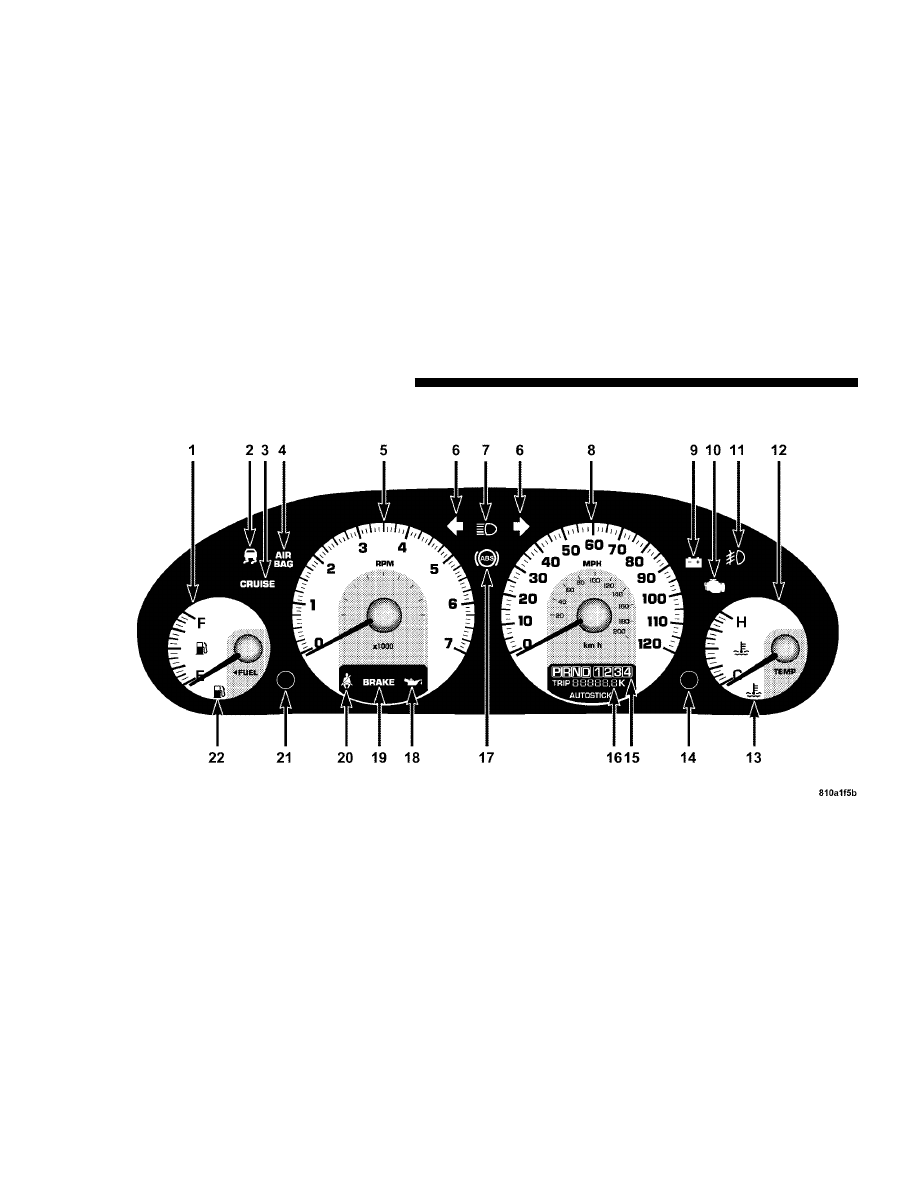

䡵 Instrument Cluster . . . . . . . . . . . . . . . . . . . . . .82
䡵 Instrument Cluster Description . . . . . . . . . . . . .83
䡵 Compass, Temperature, And Trip Computer

Display — If Equipped . . . . . . . . . . . . . . . . . . .89

▫ Control Buttons . . . . . . . . . . . . . . . . . . . . . . .89
▫ Trip Conditions . . . . . . . . . . . . . . . . . . . . . . . .90
▫ Compass Temperature Display . . . . . . . . . . . . .90

䡵 Cigar Lighter/Ashtray . . . . . . . . . . . . . . . . . . .92
䡵 Electronic Digital Clock . . . . . . . . . . . . . . . . . .92

▫ To Set The Clock . . . . . . . . . . . . . . . . . . . . . . .93

䡵 Radio General Information . . . . . . . . . . . . . . . .93

▫ Radio Broadcast Signals . . . . . . . . . . . . . . . . . .93
▫ Two Types Of Signals . . . . . . . . . . . . . . . . . . .93
▫ Electrical Disturbances . . . . . . . . . . . . . . . . . . .93
▫ AM Reception . . . . . . . . . . . . . . . . . . . . . . . .93
▫ FM Reception . . . . . . . . . . . . . . . . . . . . . . . . .93

䡵 Sales Code RAZ—AM/ FM Stereo Radio With

Cassette Tape Player, CD Player And
CD Changer Controls . . . . . . . . . . . . . . . . . . . .94

▫ Operating Instructions — Radio . . . . . . . . . . . .94
▫ Power Switch, Volume Control . . . . . . . . . . . . .94
▫ Seek Button (Radio Mode) . . . . . . . . . . . . . . . .94

4

▫ Tuning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94
▫ Radio Data System (RDS) . . . . . . . . . . . . . . . .95
▫ PTY (Program Type) Button . . . . . . . . . . . . . . .95
▫ Balance . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96
▫ Fade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96
▫ Tone Control . . . . . . . . . . . . . . . . . . . . . . . . .96
▫ AM/FM Selection . . . . . . . . . . . . . . . . . . . . . .97
▫ Scan Button . . . . . . . . . . . . . . . . . . . . . . . . . .97
▫ To Set The Radio Push-Button Memory . . . . . . .97
▫ To Change From Clock To Radio Mode . . . . . . .97
▫ Operating Instructions — Tape Player . . . . . . . .97
▫ Seek Button . . . . . . . . . . . . . . . . . . . . . . . . . .98
▫ Fast Forward (FF) . . . . . . . . . . . . . . . . . . . . . .98
▫ Rewind (RW) . . . . . . . . . . . . . . . . . . . . . . . . .98
▫ Tape Eject . . . . . . . . . . . . . . . . . . . . . . . . . . . .98
▫ Scan Button . . . . . . . . . . . . . . . . . . . . . . . . . .98

▫ Changing Tape Direction . . . . . . . . . . . . . . . . .98
▫ Metal Tape Selection . . . . . . . . . . . . . . . . . . . .98
▫ Pinch Roller Release . . . . . . . . . . . . . . . . . . . .98
▫ Noise Reduction . . . . . . . . . . . . . . . . . . . . . . .99
▫ Operating Instructions — CD Player . . . . . . . . .99
▫ Inserting The Compact Disc . . . . . . . . . . . . . . .99
▫ Seek Button . . . . . . . . . . . . . . . . . . . . . . . . . 100
▫ EJT CD (Eject) Button . . . . . . . . . . . . . . . . . . 100
▫ FF/Tune/RW . . . . . . . . . . . . . . . . . . . . . . . . 100
▫ Program Button 4 (Random Play) . . . . . . . . . . 100
▫ Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
▫ Tape CD Button . . . . . . . . . . . . . . . . . . . . . . 101
▫ Time Button . . . . . . . . . . . . . . . . . . . . . . . . . 101
▫ Scan Button . . . . . . . . . . . . . . . . . . . . . . . . . 101
▫ CD Changer Control Capability

— If Equipped . . . . . . . . . . . . . . . . . . . . . . . 101

78

UNDERSTANDING YOUR INSTRUMENT PANEL

䡵 Sales Code RBB—AM/FM Stereo Radio With

Cassette Tape Player And CD Changer
Capability . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

▫ Radio Operation . . . . . . . . . . . . . . . . . . . . . . 103
▫ Mode Button . . . . . . . . . . . . . . . . . . . . . . . . 105
▫ Scan Button (Radio Mode) . . . . . . . . . . . . . . . 105
▫ Cassette Player Features . . . . . . . . . . . . . . . . 105
▫ CD Changer Control Capability

— If Equipped . . . . . . . . . . . . . . . . . . . . . . . 106

䡵 Sales Code RBK—AM/ FM Stereo Radio

With CD Player And CD Changer Controls . . . 108

▫ Radio Operation . . . . . . . . . . . . . . . . . . . . . . 108
▫ CD Player Operation . . . . . . . . . . . . . . . . . . . 110
▫ CD Changer Control Capability

— If Equipped . . . . . . . . . . . . . . . . . . . . . . . 111

䡵 6 Disc CD Changer — If Equipped . . . . . . . . . 113

▫ Loading The CD Changer . . . . . . . . . . . . . . . 113

▫ Playing Discs . . . . . . . . . . . . . . . . . . . . . . . . 114
▫ Seek Button . . . . . . . . . . . . . . . . . . . . . . . . . 114
▫ FF/Tune/RW . . . . . . . . . . . . . . . . . . . . . . . . 114
▫ Mode Button . . . . . . . . . . . . . . . . . . . . . . . . 114
▫ Program Button 1 . . . . . . . . . . . . . . . . . . . . . 114
▫ Program Button 4 (Random Play) . . . . . . . . . . 114
▫ Program Button 5 . . . . . . . . . . . . . . . . . . . . . 115
▫ Time Button . . . . . . . . . . . . . . . . . . . . . . . . . 115
▫ Changing Modes . . . . . . . . . . . . . . . . . . . . . . 115
▫ Removing Discs From The CD Changer . . . . . 115
▫ CD Changer Operation With The Changer

Off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

䡵 Satellite Radio — If Equipped . . . . . . . . . . . . . 115

▫ System Activation . . . . . . . . . . . . . . . . . . . . . 116
▫ Electronic Serial Number/Sirius Identification

Number (ENS/SID) . . . . . . . . . . . . . . . . . . . . 116

UNDERSTANDING YOUR INSTRUMENT PANEL

79

4

▫ Selecting Satellite Mode In RBB, RAH And

RBK Radios . . . . . . . . . . . . . . . . . . . . . . . . . 116

▫ Selecting Satellite Mode In RBP, RBU, RAZ,

RB1 And RBQ Radios . . . . . . . . . . . . . . . . . . 117

▫ Selecting a Channel . . . . . . . . . . . . . . . . . . . . 117
▫ Storing And Selecting Pre-Set Channels . . . . . . 117
▫ Using The PTY (Program Type) Button (If

Equipped) . . . . . . . . . . . . . . . . . . . . . . . . . . 118

▫ PTY Button ⬙Scan⬙ . . . . . . . . . . . . . . . . . . . . . 118
▫ PTY Button ⬙Seek⬙ . . . . . . . . . . . . . . . . . . . . . 118
▫ Satellite Antenna . . . . . . . . . . . . . . . . . . . . . . 118
▫ Reception Quality . . . . . . . . . . . . . . . . . . . . . 118

䡵 Remote Sound System Controls

— If Equipped . . . . . . . . . . . . . . . . . . . . . . . . 119

▫ Radio Operation . . . . . . . . . . . . . . . . . . . . . . 119
▫ Tape Player . . . . . . . . . . . . . . . . . . . . . . . . . 119
▫ CD Player — Single Disc In Radio . . . . . . . . . 120
▫ CD Player — 6 Disc CD Changer . . . . . . . . . . 120

䡵 Cassette Tape And Player Maintenance . . . . . . 120
䡵 Compact Disc Maintenance . . . . . . . . . . . . . . . 121
䡵 Radio Operation And Cellular Phones . . . . . . . 122
䡵 Climate Controls . . . . . . . . . . . . . . . . . . . . . . 122

▫ Automatic Temperature Control (ATC) — If

Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

▫ Manual Air Conditioning/Heater Control — If

Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

80

UNDERSTANDING YOUR INSTRUMENT PANEL

INSTRUMENTS AND CONTROLS

UNDERSTANDING YOUR INSTRUMENT PANEL

81

4

INSTRUMENT CLUSTER

82

UNDERSTANDING YOUR INSTRUMENT PANEL

INSTRUMENT CLUSTER DESCRIPTION

1. Fuel Gauge

When the ignition key is in the ON position, the
pointer will show the level of fuel remaining in
the fuel tank.

2. Traction Control — If Equipped

This display indicator illuminates momentarily
as a bulb check when the ignition switch is first
turned ON. The indicator will blink during an
active traction event, but will remain solid

when the system is deactivated or if a system malfunc-
tion occurs.

The Traction Control indicator will turn ON if:

• The Traction Control system is in use.
• The Traction Control switch has been used to turn

the system OFF.

• There is an Anti-Lock Brake system malfunction or

Traction Control system malfunction.

• The system has been deactivated to prevent damage

to the brake system due to overheated brake tem-
peratures.

NOTE:

Extended heavy use of Traction Control may

cause the system to deactivate and turn on the Traction
Control indicator. This is to prevent overheating of the
brake system and is a normal condition. The system will
remain disabled for about 4 minutes until the brakes have
cooled. The system will automatically reactivate and turn
off the Traction Control indicator.

3. Cruise Light — If Equipped
This light shows that the Speed Control System is ON.
This light will also illuminate for a 5–second bulb check
when the ignition switch is first turned to the ON
position. (See page 66 for more information.)

UNDERSTANDING YOUR INSTRUMENT PANEL

83

4

4. Airbag Light

The light comes on and remains on for 6 to 8
seconds as a bulb check when the ignition
switch is first turned ON. If the bulb does not

come on during starting, have the bulb replaced. If the
light stays on, or comes on while driving, have the
system checked by an authorized dealer. (See page 36
for more information.)

5. Tachometer
The red area of the scale shows the maximum permissible
engine revolutions-per-minute (rpm x 1000) for each gear
range. Before reaching the red area (over 6,500 rpm), ease
up on the accelerator to prevent engine over speed.

6. Turn Signal Indicators
The arrows will flash in unison with the exterior turn
signal, when using the turn signal lever.

7. High Beam Indicator

This light shows that the headlights are on high
beam. Pull the turn signal lever toward the

steering wheel to switch the headlights from high or
low beam.

8. Speedometer
Shows the vehicle speed in miles-per-hour and
kilometers-per-hour.

9. Charging System Light

This light shows the status of the electrical
charging system. The light should come on

briefly when the ignition is first turned on and remain
on briefly as a bulb check. If the light stays on or
comes on while driving, turn off some of the vehicle’s
electrical devices, such as the Fog Lights or Rear
Defroster. If the Charging System Light remains on, it
means that the vehicle is experiencing a problem with
the charging system. Obtain SERVICE IMMEDI-
ATELY. See your local authorized dealer.

10. Malfunction Indicator Light

This light is part of an onboard diagnostic
system called OBD that monitors engine and
automatic transmission control systems. The

light will illuminate as long as the key is in the ON
position, prior to engine start up. Approximately 15
seconds later the MIL may blink for 10 seconds then

84

UNDERSTANDING YOUR INSTRUMENT PANEL

resume to full illumination. (See “EMISSIONS IN-
SPECTION AND MAINTENANCE PROGRAMS” in
the “MAINTAINING YOUR VEHICLE” section of
your Owner Manual for more details). If the bulb does
not come on when turning the key from OFF to ON,
have the condition checked promptly.

Certain conditions such as a loose or missing gas cap or
poor fuel quality may illuminate the light after engine
start. The vehicle should be serviced if the light stays on
through several of your typical driving cycles. In most
situations the vehicle will drive normally and will not
require towing.

The Malfunction Indicator Light flashes to alert to serious
conditions that could lead to immediate loss of power or
severe catalytic converter damage. The vehicle should be
serviced as soon as possible if this occurs. (See page 207
for more information.)

11. Fog Light Indicator — If Equipped

This light shows when the fog lights are ON.
(See page 62 for more information.)

12. Temperature Gauge

The temperature gauge shows engine coolant
temperature. Any reading within the normal
range (approximately mid point on the scale)

shows that the cooling system is operating properly.
The gauge pointer may show a higher than normal
temperature when driving in hot weather, up moun-
tain grades, in heavy stop and go traffic, or when
towing a trailer.

If the pointer rises to the “H” mark, stop the vehicle and
turn off the engine until the problem is corrected.

There are steps that you can take to slow down an
impending overheat condition. If your air conditioning is
on, turn it off. The air conditioning system adds heat to
the cooling system and turning off the A/C removes this
heat. You can also turn the Temperature control to
maximum heat, the Mode control to Floor and the Fan
control to High. This allows the heater core to act as a
supplement to the radiator and aids in removing heat
from the cooling system.

UNDERSTANDING YOUR INSTRUMENT PANEL

85

4

13. Engine Temperature Warning Light

This light warns of an overheated engine cool-
ant condition.

14. Trip Odometer Button
Press and release this button to change the display from
odometer to trip odometer. The word TRIP will appear
when in the trip odometer mode. To reset the trip
odometer, press and hold the button for at least 1/2
second.

15. Transmission Range Indicator
This indicator illuminates to show the automatic trans-
mission gear selection.

An optional AutoStick Gear Indicator displays the current
transaxle gear when in AutoStick mode.

16. Odometer/Trip Odometer
The odometer shows the total distance the vehicle has
been driven.

U.S. federal regulations require that upon transfer of
vehicle ownership, the seller certify to the purchaser the
correct mileage that the vehicle has been driven. There-
fore, if the odometer reading is changed, during repair or
replacement, be sure to keep a record of the reading
before and after the service so that the correct mileage can
be determined.

The trip odometer shows individual trip mileage. To
switch from odometer to trip odometer, press and release
the Trip Odometer button. Press and release the Trip
button a second time to return to the odometer. While in
trip mode, press and hold the button for at least

1

⁄

2

second

to reset the trip odometer.

Door, Deck or Trunk Ajar Warnings

If you move the vehicle and a door is not completely
closed, the word DOOR will replace the odometer dis-
play and a chime will sound once. The odometer display
will reappear when the door is closed. If the trunk is not
completely closed, the word DECK will replace the
odometer display. The odometer display will reappear
when the trunk is closed.

86

UNDERSTANDING YOUR INSTRUMENT PANEL

17. Anti-Lock Warning Light — If Equipped

This light monitors the Anti-Lock Brake System
described elsewhere in this manual. This light

will come on when the ignition key is turned to the
RUN position and may stay on for several seconds. If
the light does not come on, have the system checked
by an authorized dealer. The warning light should be
checked frequently to assure that it is operating prop-
erly.

If the ABS light remains on or comes on during driving,
it indicates that the Anti-Lock portion of the brake system
is not functioning and that service is required, however,
the conventional brake system will continue to operate
normally provided that the BRAKE warning light is not
on.

18. Oil Pressure Light

Shows low engine oil pressure. The light will
come on and remain on briefly when the igni-

tion is turned on as a bulb check. If the bulb does not
come on during starting, have the bulb repaired
promptly.

If the light comes on and remains on while driving, stop
the vehicle and shut off the engine. Do not operate the
vehicle until the cause is corrected.

The light does not show the quantity of oil in the engine.
This can be determined using the procedure shown in
Section 7. (See page 210 for more information.)

19. Brake System Warning Light

This light monitors both the brake fluid level
and the parking brake. If the light comes on,
it indicates either that the parking brake is
on or there is a low fluid level in the brake

master cylinder. On vehicles equipped with Anti-lock
brakes (ABS), the brake light may also indicate re-
duced braking performance.

If the parking brake is off and the light remains on, have
the brake system inspected as soon as possible.

UNDERSTANDING YOUR INSTRUMENT PANEL

87

4

WARNING!

Driving a vehicle with the brake light on is danger-
ous. A significant decrease in braking performance
may occur. It will take you longer to stop the vehicle.
You could have an accident. Have the vehicle
checked immediately.

The warning light should be checked frequently to assure
that it is operating properly. Turn the ignition key to the
RUN position. (Refer to “A Word About Your Keys,
Ignition Key Removal” in this manual for an illustration
of the ignition positions.) The light should come on. If the
light does not come on, have the system checked by an
authorized dealer.

The light will also come on when the parking brake is
applied with the ignition in the RUN position.

NOTE:

This light shows only that the parking brake is

on. It does not show the degree of brake application.

In an ABS equipped vehicle, the Brake System Warning
light will come on if the ABS light is not functioning or if
the ABS system is not communicating.

20. Seat Belt Reminder Light

When the ignition switch is first turned ON, this
light will turn on for 5 to 8 seconds as a bulb
check. During the bulb check, if the driver’s seat

belt is unbuckled, a chime will sound. After the bulb
check or when driving, if the driver seat belt remains
unbuckled, the Seat Belt Warning Light will flash or
remain on continuously. Refer to

⬙Enhanced Driver

Seat Belt Reminder System (BeltAlert™)

⬙ in the Occu-

pant Restraints section for more information.

21. Theft Alarm Light — If Equipped
The light in the instrument cluster will flash rapidly for
15 seconds. This shows that the system is arming. If the
light comes on but does not flash, the system is still
armed, but there is a problem in the trunk circuit. After 15
seconds the light will continue to flash slowly. This
shows that the system is fully armed.

22. Low Fuel Light

When the fuel level drops to about 2

1

⁄

2

gallons (9

1

⁄

2

liters), the fuel symbol will light and remain lit

until fuel is added.

88

UNDERSTANDING YOUR INSTRUMENT PANEL
