WINDSHIELD WIPERS AND WASHERS

Windshield Wipers

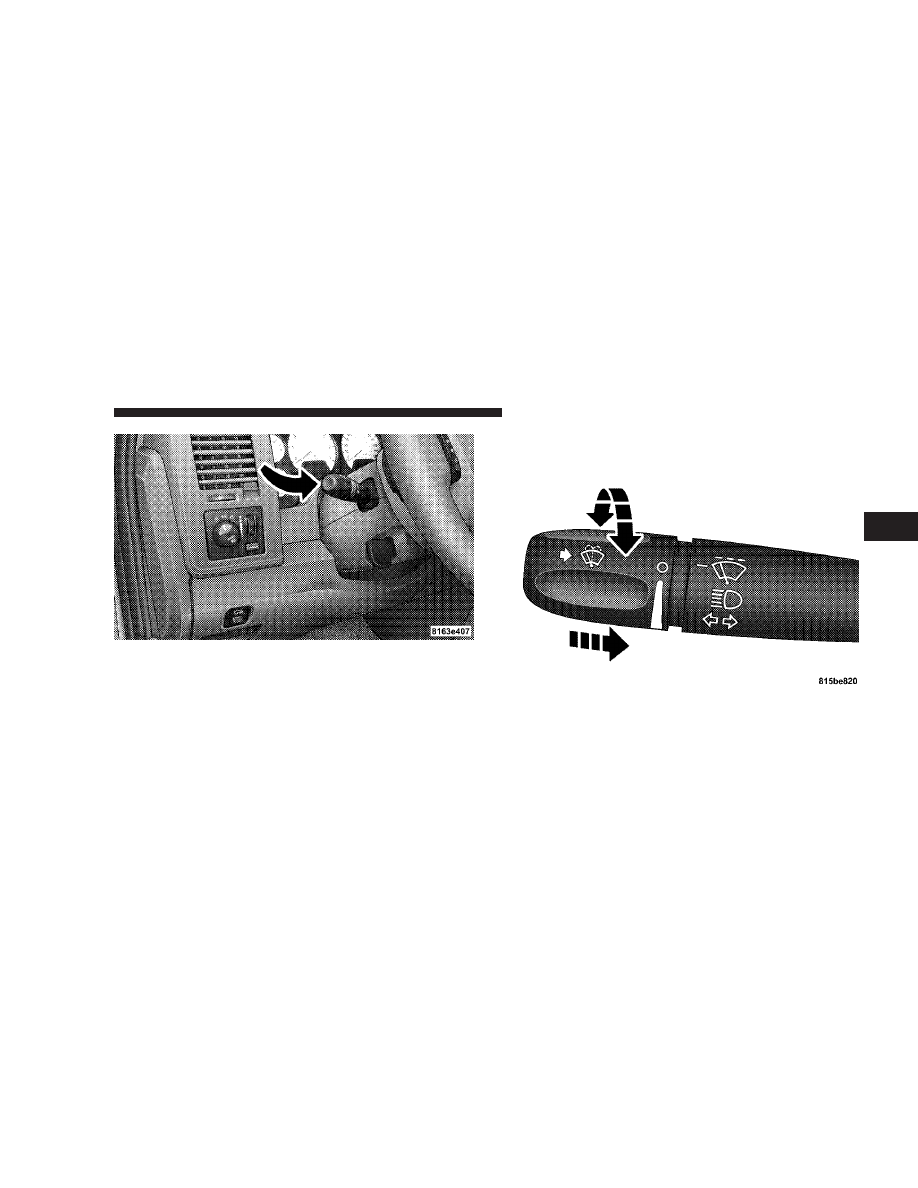

High Beam / Low Beam

Windshield Wiper / Washer Switch

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

135

3

The wipers and washers are operated by a switch in the
multifunction control lever. Turn the end of the handle to
select the desired wiper speed.

Intermittent Wiper System
The intermittent feature of this system was designed for
use when weather conditions make a single wiping cycle,
with a variable pause between cycles, desirable. For
maximum delay between cycles, rotate the control knob
into the upper end of the delay range.

The delay interval decreases as you rotate the knob until
it enters the LOW continual speed position. The delay
can be regulated from a maximum of about 15 seconds
between cycles, to a cycle every two seconds. The delay
intervals will double in duration when the vehicle speed
is 10 mph (16 km/h) or less.

WARNING!

Sudden loss of visibility through the windshield
could lead to an accident. You might not see other
vehicles or other obstacles. To avoid sudden icing of
the windshield during freezing weather, warm the
windshield with the defroster before and during
windshield washer use.

Windshield Washers

To use the washer, push in on the washer knob on the end
of the multifunction control lever and hold while spray is
desired. If the washer knob is depressed while in the
delay range, the wiper will operate for several seconds
after the washer knob is released. It will then resume the
intermittent interval previously selected. If the washer
knob is pushed for a period greater than one second

136

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

while in the OFF position, the wiper will wipe approxi-
mately three wipes after the wash knob is released.

To prevent freeze-up of your windshield washer system
in cold weather, select a solution or mixture that meets or
exceeds the temperature range of your climate. This
rating information can be found on most washer fluid
containers.

TILT STEERING COLUMN

To tilt the column, pull rearward on the lever below the
turn signal control and move the wheel up or down, as
desired. Push the lever forward to lock the column firmly
in place.

Tilt Steering Control Lever

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

137

3

WARNING!

Tilting the steering column while the vehicle is
moving is dangerous. Without a stable steering col-
umn, you could lose control of the vehicle and have
an accident. Adjust the column only while the ve-
hicle is stopped. Be sure it is locked before driving.

DRIVER ADJUSTABLE PEDALS — IF EQUIPPED

The power adjustable accelerator and brake pedals allow
the driver to establish a comfortable position relative to
the steering wheel and pedals.

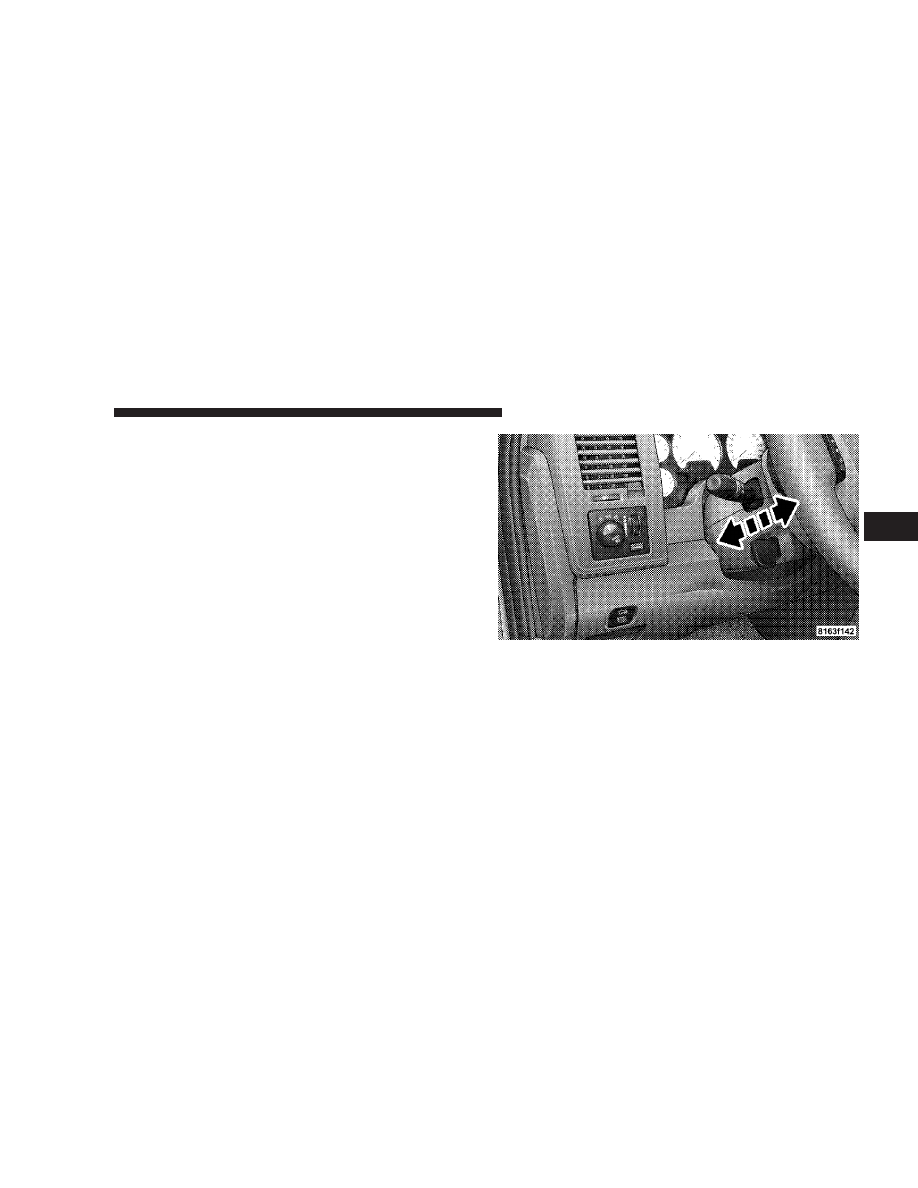

Adjustable Pedals Switch

138

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Adjustment

1. Position the driver seat so that you are at least 10 in
(254 mm) away from the airbag located in the center of
the steering wheel.

2. Fasten and adjust the seatbelts.

3. Move the adjustable pedal switch, located to the left of
the steering column near the parking brake release, in the
direction you desire to move the pedals.

4. The pedals cannot be adjusted when the vehicle is in
REVERSE or when the Electronic Speed Control is SET.

CAUTION!

Do not place any article under the adjustable pedals
or impede its ability to move as it may cause damage
to the pedal controls. Pedal travel may become lim-
ited if movement is stopped by an obstruction in the
adjustable pedal’s path.

ELECTRONIC SPEED CONTROL — IF EQUIPPED

When engaged, this device takes over accelerator opera-
tion at speeds greater than 35 mph (56 km/h). The
controls are mounted on the steering wheel.

Electronic Speed Control Buttons

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

139

3

NOTE:

The Electronic Speed Control System has been

designed to shut down if multiple speed control switch
buttons (i.e., SET and CANCEL) are operated simulta-
neously, in order to ensure proper operation. The system
can be reactivated by pushing the speed control switch
ON/OFF button and re-establishing the desired vehicle
SET speed.

To Activate

Push the ON/OFF button to the ON position. An indi-
cator light in the instrument cluster illuminates when the
system is on.

To Set At A Desired Speed

When the vehicle has reached the desired speed, press
and release the SET button. Release the accelerator and
the vehicle will operate at the selected speed.

To Deactivate

A soft tap on the brake pedal, normal braking, clutch
pressure while slowing the vehicle, or pressing the CAN-
CEL button will deactivate speed control without erasing
the memory. Pushing the ON/OFF button to the OFF
position or turning off the ignition erases the memory.

WARNING!

Leaving the speed control ON when not in use is
dangerous. You could accidentally set the system to
cause it to go faster than you want. You could lose
control and have an accident. Always leave the sys-
tem OFF when you aren’t using it.

140

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

To Resume Speed

To resume a previously set speed, push and release the
RESUME button. Resume can be used at any speed above
30 mph (50 km/h).

To Vary The Speed Setting

When the speed control is on, speed can be increased by
pressing and holding the RESUME/ACCEL button.
When the button is released, a new set speed will be
established.

Tapping the RESUME/ACCEL button once will result in
a 2 mph (3 km/h) speed increase. Each time the button is
tapped, speed increases so that tapping the button three
times will increase speed by 6 mph (10 km/h), etc.

Tapping the DECEL button once will result in a 1 mph (2
km/h) speed decrease. Each time the button is tapped,
speed will decrease. For example, tapping the button
three times will decrease the speed by 3 mph (5 km/h),
etc.

To decrease speed while the speed control is on, press
and hold the DECEL button. Release the button when the
desired speed is reached, and the new speed will be set.

To Accelerate For Passing

Depress the accelerator as you would normally. When the
pedal is released, the vehicle will return to the set speed.

NOTE:

When driving uphill, at elevations above 2,000

ft. (610 meters), or when the vehicle is heavily loaded
(especially when towing), the vehicle may slow below
the SET speed. If the vehicle speed drops below 35 mph
(56 km/h), the speed control will automatically disen-
gage. If this happens, you can push down on the accel-
erator pedal to maintain the desired speed.

Vehicles equipped with a 6–speed manual transmission
should be operated in 4th or 5th gear under the above
conditions.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

141

3

Vehicles equipped with a 4–speed automatic transmis-
sion may exhibit several 4-3 downshifts under the above
conditions. To reduce the frequency of the downshifts
and to improve vehicle performance, it is advisable to
lock out overdrive by pressing the O/D OFF button
located at the end of the gear shifter.

WARNING!

Speed control can be dangerous where the system
can’t maintain a constant speed. Your vehicle could
go too fast for the conditions, and you could lose
control. An accident could be the result. Don’t use
speed control in heavy traffic or on roads that are
winding, icy, snow-covered, or slippery.

OVERHEAD CONSOLE WITH ELECTRONIC
VEHICLE INFORMATION CENTER (EVIC) —
DIESEL ONLY

The overhead console contains dome/reading lights, and
an Electronic Vehicle Information Center (EVIC).

Dome/Reading Lights

Located in the overhead console are two dome/reading
lights.

The dome/reading lights illuminate when a door is
opened or when the interior lights are turned on by
rotating the dimmer control located on the headlight
switch.

The reading lights are activated by pressing on the
recessed area of the corresponding lens.

NOTE:

The dome/reading lights will remain on until

the switch is pressed a second time, so be sure they have
been turned off before leaving the vehicle.

142

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Electronic Vehicle Information Center (EVIC) — If
Equipped

Pressing the menu button will change the
display to one of the following features:

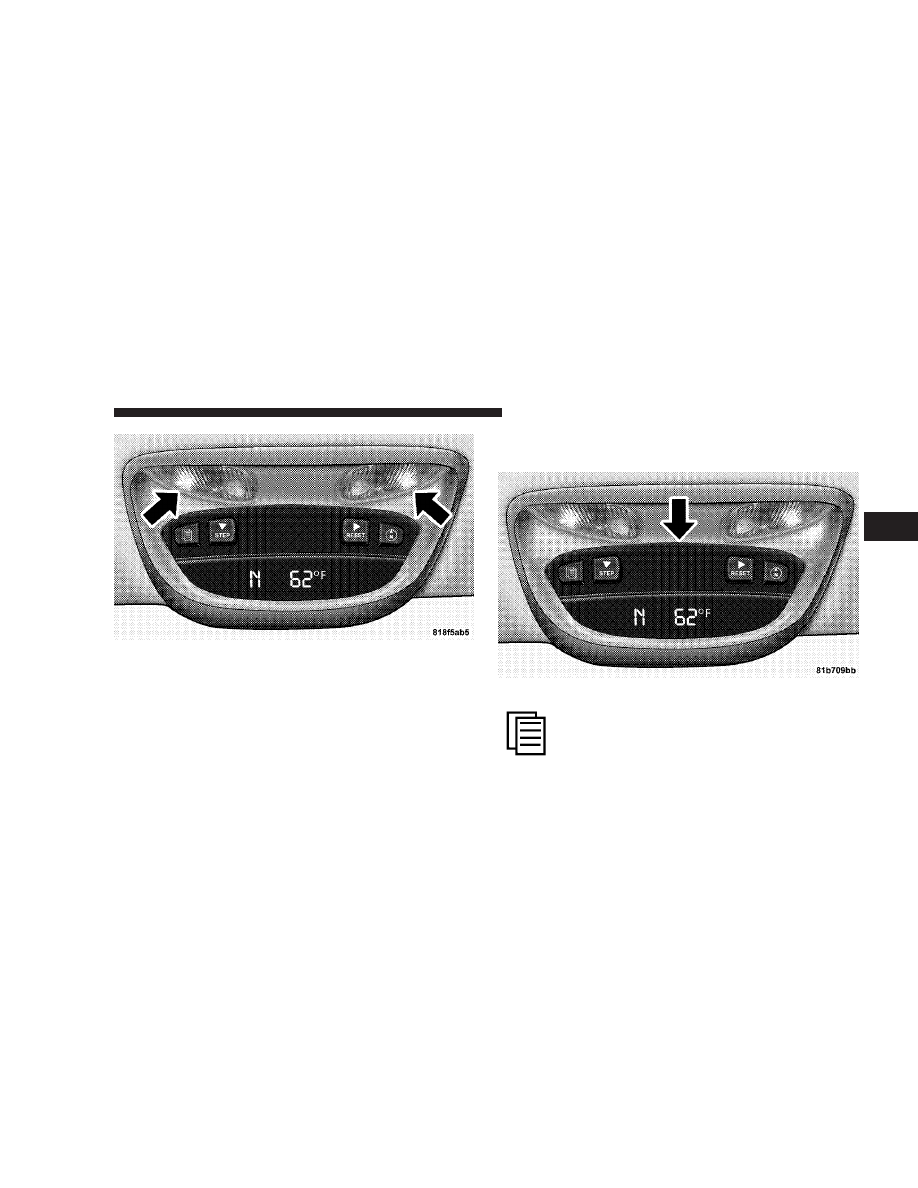

Dome/Reading Lights

Overhead Console with EVIC

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

143

3

Trip Functions
Pressing the STEP button allows you to scroll through
one of the following Trip Function features:

• TRIP – Shows the total distance traveled since the last

reset. To reset the TRIP function, press and hold the
RESET button.

• ELAPSED TIME – Shows the total elapsed time of

travel since the last reset. Elapsed time will increment
when the ignition switch is in the ON/RUN or START
positions.

• UNIT IN US/METRIC – Press the RESET button to

toggle between US and METRIC.

• AVG. MPG – Shows the average fuel economy since

the last reset. When the fuel economy is reset, the
display will show dashes for two seconds. Then the
history information will be erased, and the averaging
will continue from the last fuel average reading before

the reset. (Example: If your EVIC displays 18 AVG.
MPG and the RESET button is pressed, the previous
averaging history will be erased and the display will
return to the 18 AVG. MPG, not to 0 AVG. MPG.) The
display may take several miles/kilometers for the
value to change, dependent upon driving habits.

• MI TO EMPTY (Distance to Empty) – Shows the

estimated distance that can be traveled with the fuel
remaining in the tank. This estimated distance is
determined by a weighted average of fuel economy,
according to the current fuel tank level. MI TO EMPTY
cannot be reset through the RESET button.

NOTE:

Significant changes in driving style or vehicle

loading will greatly affect the actual drivable distance of
the vehicle, regardless of the DTE displayed value.

• When the DTE value is less than 30 mi (48 km)

estimated driving distance, the DTE display will
change to a text display of

9LOW FUEL.9 This display

144

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

will continue until the vehicle runs out of fuel. Adding
a significant amount of fuel to the vehicle will turn off
the

9LOW FUEL9 text and a new DTE value will

display.

System Status (EVIC Displays)
When the appropriate conditions exist, the Electronic
Vehicle Information Center (EVIC) displays the following
messages:

• TURN SIGNALS ON (with a continuous warning

chime)

• PERSONAL SETTINGS NOT AVAILABLE – Vehicle

Not in Park or Vehicle in Motion (manual transmis-
sions only)

• LEFT/RIGHT FRONT DOOR AJAR (one or more,

with a single chime if speed is above 1 mph (1.6 km/h)

• LEFT/RIGHT REAR DOOR AJAR (one or more, with

a single chime if speed is above 1 mph (1.6 km/h)

• DOOR(S) AJAR (with a single chime if vehicle is in

motion)

• LOW WASHER FLUID (with a single chime)
• OIL CHANGE REQUIRED (with a single chime)
• CATALYST FULL SEE OWNER MANUAL
• CATALYST STAT lllllll 90%
• CATALYST FULL SERVICE REQUIRED
• SERVICE AIR FILTER
• PERFORM SERVICE

OIL CHANGE REQUIRED — If Equipped
Your vehicle is equipped with an engine oil change
indicator system. The “Oil Change Required” message
will flash in the EVIC display for approximately 10
seconds after a single chime has sounded to indicate the
next scheduled oil change interval. The engine oil change

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

145

3

indicator system is duty cycle based, which means the
engine oil change interval may fluctuate, dependent
upon your personal driving style.

Unless reset, this message will continue to display each
time you turn the ignition switch to the ON/RUN
position. To turn off the message temporarily, press and
release the Menu button. To reset the oil change indicator
system (after performing the scheduled maintenance) use
the following procedure.

1. Turn the ignition switch to the ON position (Do not
start the engine).

2. Fully depress the accelerator pedal slowly three times
within 10 seconds.

3. Turn the ignition switch to the OFF/LOCK position.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary, repeat this procedure.

PERFORM SERVICE
Your vehicle will require emissions maintenance at a set
interval. To help remind you when this maintenance is
due, the Electronic Vehicle Information Center (EVIC)
will display “Perform Service”. When the “Perform Ser-
vice” message is displayed on the EVIC it is necessary to
have the emissions maintenance performed. Emissions
maintenance includes replacing the Closed Crankcase
Ventilation (CCV) filter element, cleaning of the EGR
Cooler, and cleaning of the EGR Valve. The procedure for
clearing and resetting the

9Perform Service9 indicator

message is located in the appropriate Service Informa-
tion.

Personal Settings (Customer Programmable
Features)
Personal Settings allows the driver to set and recall
features when the transmission is in PARK. If the trans-
mission is not in PARK, the EVIC will display NOT
AVAILABLE and VEHICLE NOT IN PARK.

146

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Press and release the Menu button until the
Personal Settings displays on the EVIC.

Use the STEP button to display one of the following:

• “LANGUAGE” – When in this display you may select

one of three languages for all display nomenclature,
including the trip functions. Press the RESET button
while in this display to select English, Espanol, or
Francais. Then, as you continue, the information will
display in the selected language.

• “AUTO DOOR LOCKS > ON” – When ON is selected,

all doors will lock automatically when the vehicle
reaches a speed of 15 mph (24 km/h). To make your
selection, press and release the RESET button until
“ON” or “OFF” appears.

• “AUTO UNLOCK ON EXIT > ON” – When ON is

selected, all doors will unlock when the vehicle is

stopped and the transmission is in the PARK or
NEUTRAL position and the driver’s door is opened.
To make your selection, press and release the RESET
button until “ON” or “OFF” appears.

• “RKE UNLOCK DRV DR 1st” – When DRV DR 1st is

selected, only the driver’s door will unlock on the first
press of the remote keyless entry UNLOCK button.
When Driver Door 1st Press is selected, you must
press the remote keyless entry UNLOCK button twice
to unlock the passenger’s doors. To make your selec-
tion, press and release the RESET button until “DRV
DR 1st ” appears.

• “RKE UNLOCK ALL DR 1ST” – When ALL DR 1ST is

selected, all of the doors will unlock on the first press
of the remote keyless entry unlock button. To make
your selection, press and release the RESET button
until “All DR 1st” appears.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

147

3

• “SOUND HORN W/LOCK > ON” – When ON is

selected, a short horn sound will occur when the
remote keyless entry LOCK button is pressed. This
feature may be selected with or without the flash lights
on lock/unlock feature. To make your selection, press
and release the RESET button until “ON” or “OFF”
appears.

• “FLASH LIGHTS W/LOCK > ON” – When ON is

selected, the front and rear turn signals will flash when
the doors are locked or unlocked with the remote
keyless entry transmitter. This feature may be selected
with or without the sound horn on lock feature
selected. To make your selection, press and release the
RESET button until “ON” or “OFF” appears.

• “HEAD LAMP OFF DELAY > 0 SEC” – When this

feature is selected, the driver can choose to have the
headlights remain on for 0, 30, 60, or 90 seconds when

exiting the vehicle. To make your selection, press and
release the RESET button until “0,” “30,” “60,” or “90”
appears.

• “KEY OFF POWER DELAY > OFF” – When this

feature is selected, the power window switches, radio,
hands–free system (if equipped), and power outlets
will remain active for up to 10 minutes after the
ignition switch is turned OFF. Opening a vehicle door
will cancel this feature. To make your selection, press
and release the RESET button until “Off,” “45 sec.,” “5
min.,” “10 min.” appears.

• “ILLUMINATED APRCH > OFF” – When this feature

is selected, the headlights will activate and remain on
for up to 90 seconds when the doors are unlocked with
the remote keyless entry transmitter. To make your
selection, press and release the RESET button until
“OFF,” “30 sec.,” “60 sec.,” or “90 sec.” appears.

148

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

If this feature is enabled, the headlamps will be

on during the engine pre-heat and cold crank; therefore,
it is recommended that the feature be disabled when
overnight ambient temperature is at or below 20°F (-7°C)
to prevent excessive drain on batteries during cold crank-
ing.

• “UNIT IN > US/METRIC” – The EVIC and odometer

display can be changed between English and Metric
units of measure. To make your selection, press and
release the RESET button until “US” or “METRIC”
appears.

• “COMPASS VARIANCE > 8” – Press the RESET

button to change the compass variance setting. For
additional information, refer to “Compass Variance”
in this section.

• “COMPASS CALIBRATE > YES” – Press the RESET

button to calibrate the compass. For additional infor-
mation, refer to “Compass Calibrate” in this section.

Compass/Temperature Button

Pressing the Compass/Temperature button
will return the display to the normal compass/
temperature display.

NOTE:

Temperature accuracy can be affected from heat

soak. For best accuracy, the vehicle should be driven at a
speed greater than 25 mph (40 km/h) for several min-
utes.

Automatic Compass Calibration
This compass is self-calibrating, which eliminates the
need to set the compass manually. When the vehicle is
new, the compass may appear erratic and the EVIC will
display “CAL” until the compass is calibrated. You may
also calibrate the compass by completing one or more
360° turns (in an area free from large metal or metallic
objects) until the “CAL” message displayed in the EVIC
turns off. The compass will now function normally.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

149

3

Manual Compass Calibration
If the compass appears erratic and the “CAL” message
does not appear in the EVIC display, you must put the
compass into the Calibration Mode manually as follows:

1. Turn the ignition switch to the ON/RUN position.

2. Press the Menu button until Personal Settings is
displayed.

3. Press the STEP button until “Calibrate Compass YES”
is displayed.

4. Press and release the RESET button to start the
calibration. The message “CAL” will display in the EVIC.

5. Slowly drive the vehicle 5 mph (8 km/h) in a complete
360° circle (in an area free from large metal or metallic
objects) until the “CAL” message turns off. The compass
will now function normally.

Compass Variance
Compass Variance is the difference between magnetic
North and Geographic North. In some areas of the
country, the difference between magnetic and geographic
North is great enough to cause the compass to give false
readings. If this occurs, the compass variance must be set
using the following procedure:

NOTE:

Magnetic materials should be kept away from

the overhead console. This is where the compass sensor is
located.

150

UNDERSTANDING THE FEATURES OF YOUR VEHICLE
