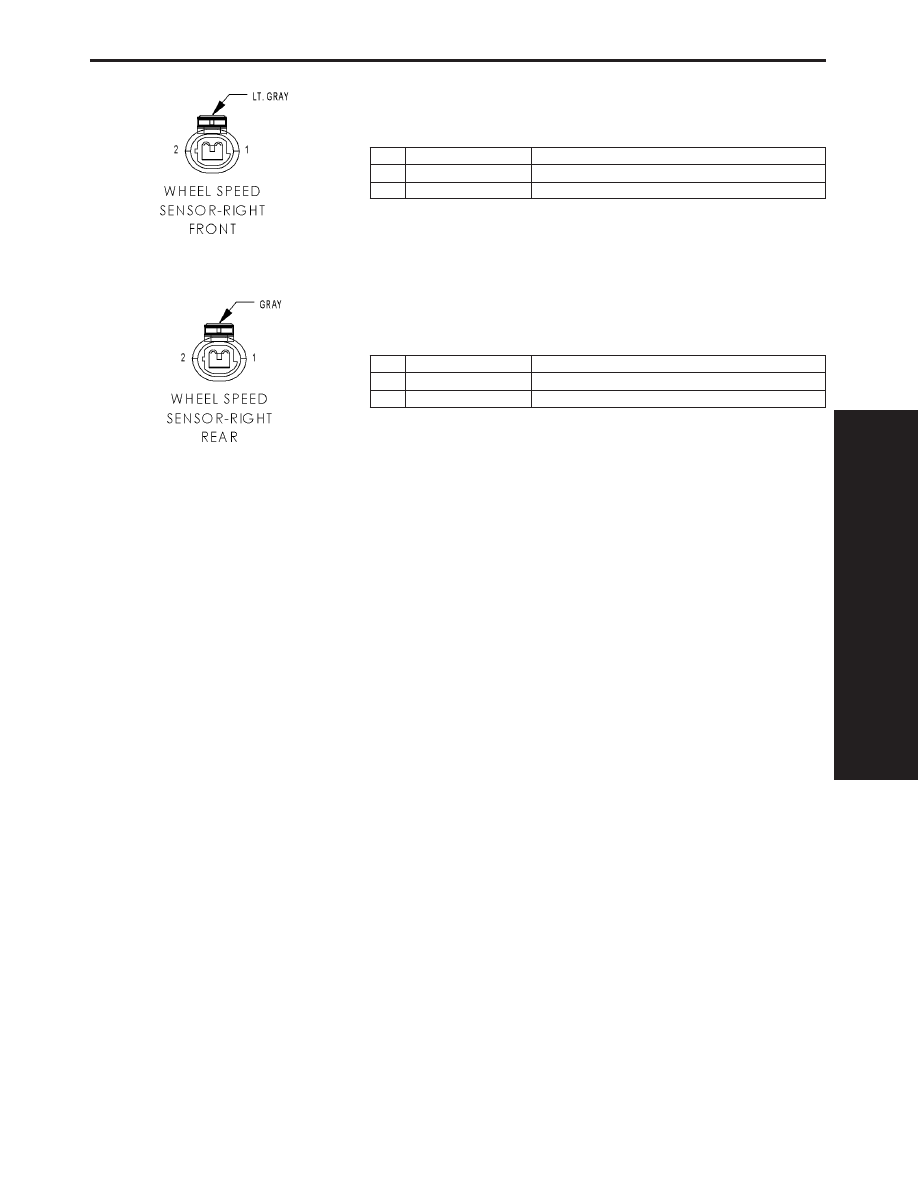

WHEEL SPEED SENSOR-RIGHT FRONT - LT.GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR 12V SUPPLY

2

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

WHEEL SPEED SENSOR-RIGHT REAR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B2 18YL

RIGHT REAR WHEEL SPEED SENSOR 12V SUPPLY

2

B1 18YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

49

CONNECTOR PINOUTS

10.0

SCHEMATIC DIAGRAMS

10.1

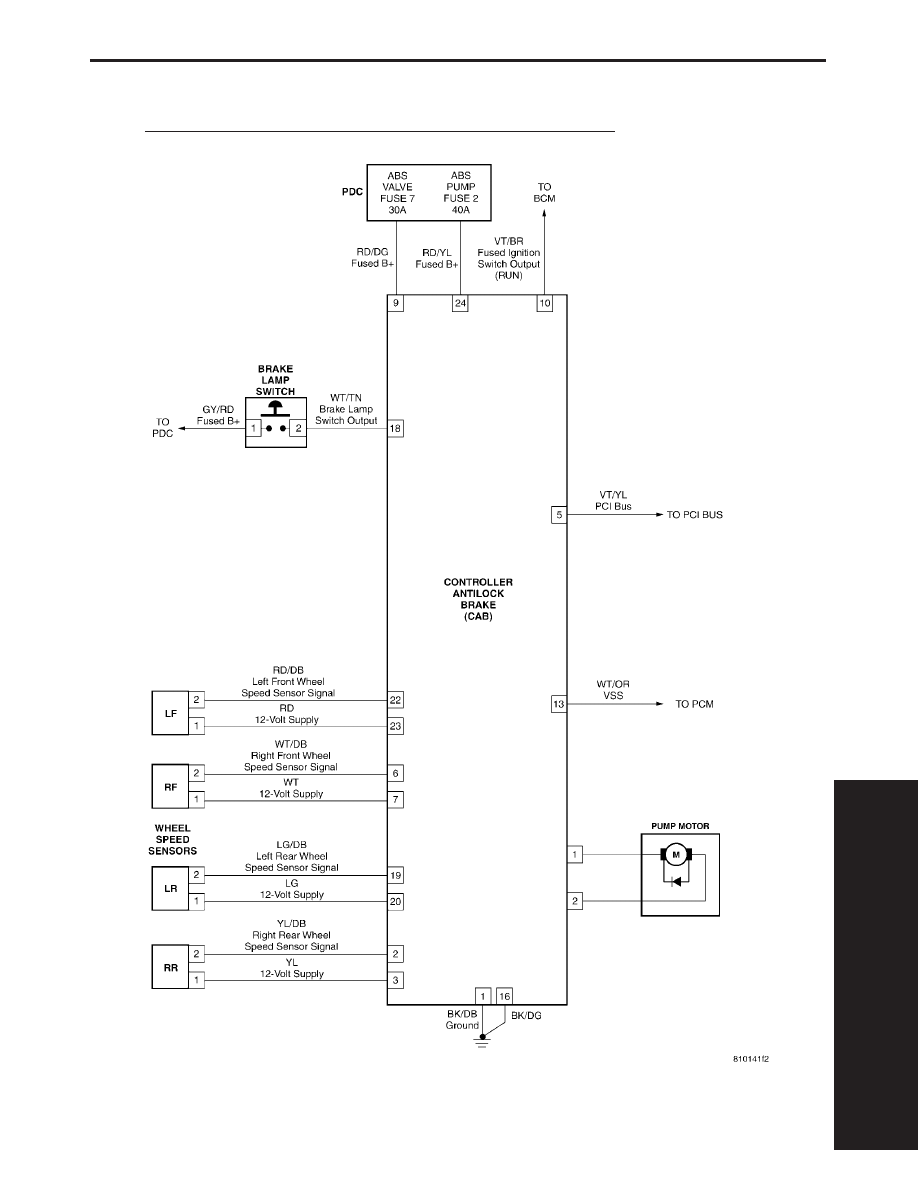

TEVES MARK 20e CONTROLLER ANTILOCK BRAKE — ABS

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

51

SCHEMATIC DIAGRAMS

1.0

INTRODUCTION

The procedures contained in this manual include

specifications, instructions, and graphics needed to
diagnose the PCM Powertrain System. The diag-
nostics in this manual are based on the failure
condition or symptom being present at the time of
diagnosis.

Please follow the recommendations below when

choosing your diagnostic path.

1. First make sure the DRBIII

t is communicating

with the appropriate modules; i.e., if the
DRBIII

t displays a ‘‘No Response’’ condition, you

must diagnose this first before proceeding.

2. Read DTCs (diagnostic trouble codes) with the

DRBIII

t.

3. If no DTCs are present, identify the customer

complaint.

4. Once the DTC or customer complaint is identi-

fied, locate the matching test in the Table of
Contents and begin to diagnose the symptom.

All component location views are in Section 8.0.

All connector pinouts are in Section 9.0. All system
schematic diagrams are in Section 10.0. All charts
and graphs are in Section 11.0.

An * placed before the symptom description indi-

cates a customer complaint.

When repairs are required, refer to the appropri-

ate service manual for the proper removal and
repair procedure.

Diagnostic procedures change every year. New

diagnostic systems may be added; current systems
may be enhanced. READ THIS MANUAL BEFORE
TRYING TO DIAGNOSE A VEHICLE DTC. It is
recommended that you review the entire manual to
become familiar with all new and enhanced diag-
nostic procedures.

After using this book, if you have any comments

or recommendations, please fill out the form at the
back of the book and mail it back to us.

1.1

SYSTEM COVERAGE

This diagnostic procedure manual covers 2005

ZB/SRT-10.

1.2

SIX-STEP TROUBLE SHOOTING
PROCEDURE

Diagnosis of the Powertrain Control Module

(PCM) is done in six basic steps:

•

verification of complaint

•

verification of any related symptoms

•

symptom analysis

•

problem isolation

•

repair of isolated problem

•

verification of proper operation

2.0

IDENTIFICATION OF
SYSTEM

The Powertrain Control Module (PCM) monitors

and controls:

•

fuel system

•

ignition system

•

charging system

•

speed control system

3.0

SYSTEM DESCRIPTION AND
FUNCTIONAL OPERATION

3.1

GENERAL DESCRIPTION

The on-board OBDII diagnostics incorporated

with the PCM controller are intended to assist the
field technician in repairing vehicle problems by the
quickest means.

3.2

FUNCTION OPERATION

3.2.1

FUEL CONTROL

The PCM controls the air/fuel ratio of the engine

by varying fuel injector-on time. Mass air flow is
calculated by the speed density method using en-
gine speed and manifold absolute pressure (IAT is a
modifier in Speed Density).

Different fuel calculation strategies are used de-

pending on the operational state of the engine.
During crank mode, a prime shot fuel pulse is
delivered followed by fuel pulses determined by a
crank time strategy. Cold engine operation is deter-
mined via an open loop strategy until the O2
sensors have reached operating temperature. At
this point, the strategy enters a closed loop mode
where fuel requirements are based upon the state of
the O2 sensors, engine speed, MAP, throttle posi-
tion, air temperature, battery voltage, and coolant
temperature.

3.2.2

ON-BOARD DIAGNOSTICS

The PCM has been programmed to monitor any

circuit or system that has an effect on vehicle
emissions, or is used by the PCM to determine the
proper functionality of these systems. This monitor-
ing is called ‘‘on-board diagnosis.’’

Certain criteria or, ‘‘arming conditions’’, must be

met before a trouble code will be entered into the

1

GENERAL INFORMATION

PCM memory. The criteria may range from engine
rpm, engine temperature, and/or input voltage to
the PCM. If a problem is detected with a monitored
circuit, and all of the criteria or arming conditions
are met, a trouble code will be stored in the PCM.

It is possible that a trouble code for a monitored

circuit may not be entered into the PCM memory
even though a malfunction has occurred. This may
happen because one of the trouble code criteria
(arming conditions) has not been met.

The PCM compares input signal voltages from

each input component to specifications (the estab-
lished high and low limits of the range) that are
preprogrammed for that component. If the input
voltage is not within specifications, and other trou-
ble code criteria (arming conditions) are met, a
trouble code will store in the PCM memory.

The On Board Diagnostics have evolved to the

second Generation of Diagnostics referred to as
OBDII. These OBDII Diagnostics control the func-
tions necessary to meet the requirements of Cali-
fornia OBDII and Federal OBD regulations. These
requirements specify the inclusion of a Malfunction
Indicator Light (MIL) located on the instrument
panel for all 1994 and subsequent model-year pas-
senger cars, light duty trucks, and medium-duty
vehicles. The purpose of the MIL is to inform the
vehicle operator in the event of the malfunction of
any emission system or component failures that can
affect emissions and which provide input to, or
receive output from, the PCM.

The following table summarizes the various

OBDII monitors operation.
