Dodge Viper SRT-10 (ZB). Manual - part 171

ENGINE MOUNTS

REMOVAL

NOTE: This procedure covers either the left or right
engine mount.

(1) Raise vehicle on hoist.
(2) Support oil pan with suitable jack.
(3) Loosen engine mount to block bolts (Fig. 22) or

(Fig. 23).

(4) Remove engine mount to frame nut (Fig. 24).
(5) Raise engine with jack. Remove engine mount

to block bolts.

(6) Remove engine mount.

INSTALLATION

NOTE: This procedure covers either the left or right
engine mount.

(1) With engine raised, position engine mount onto

engine and install bolts. Tighten bolts to 41 N·m (30
ft. lbs.) (Fig. 22) or (Fig. 23).

NOTE: If replacing right side engine mount ensure
ground strap is installed also (Fig. 23).

(2) Lower engine with jack while guiding engine

mount studs into frame slots (Fig. 24).

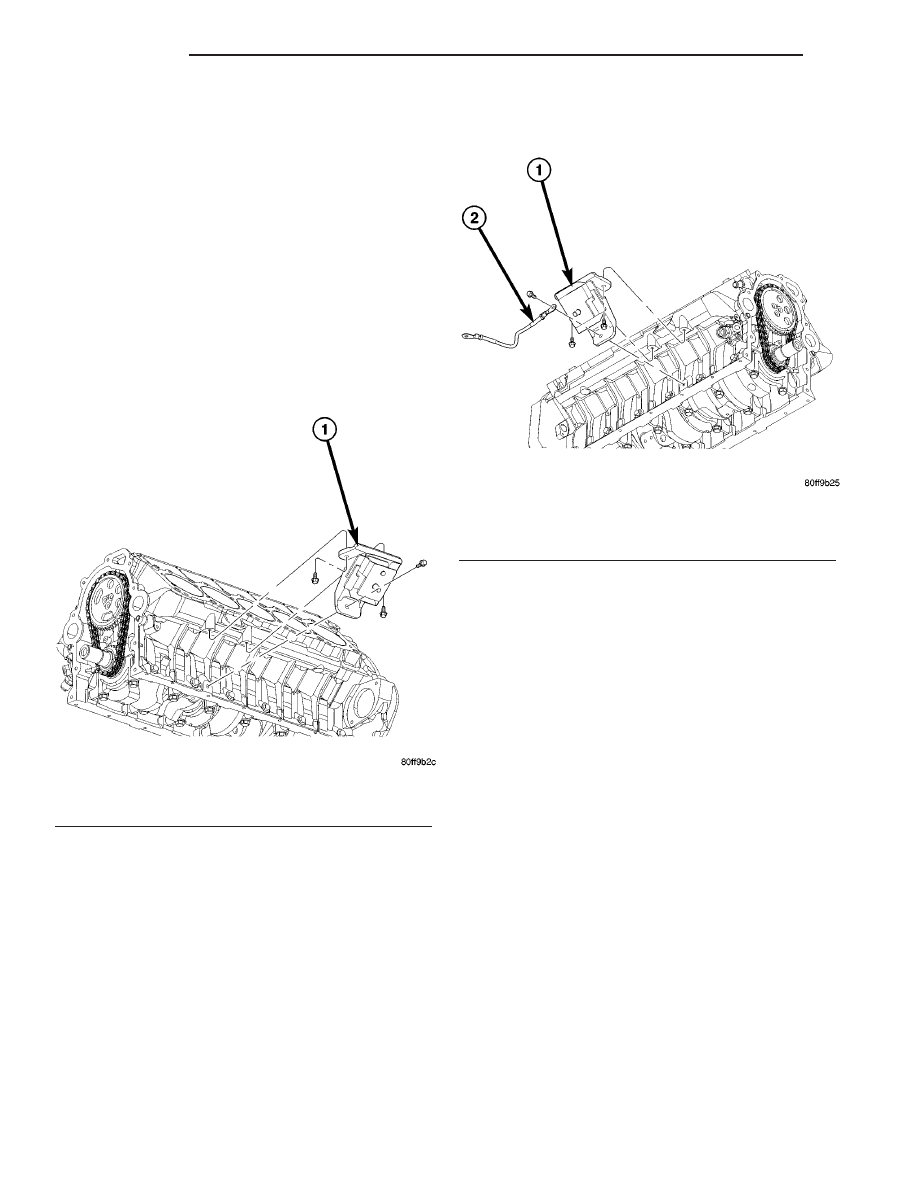

Fig. 22 Left Engine Mount to Block

1 - LEFT ENGINE MOUNT

Fig. 23 Right Engine Mount to Block

1 - RIGHT ENGINE MOUNT
2 - GROUND STRAP

9 - 26

ENGINE

ZB

(3) Install engine mount to frame nut (Fig. 24).

Tighten nut to 102 N·m (75 ft. lbs.).

(4) Remove jack.
(5) Lower vehicle.

INTAKE MANIFOLD

REMOVAL

NOTE: Care must be taken to protect the intake
manifold powder coating from scrapes and abra-
sions.

(1) Perform the fuel system pressure release proce-

dure, before attempting any repairs. (Refer to 14
- FUEL SYSTEM/FUEL DELIVERY - STANDARD
PROCEDURE

-

FUEL

SYSTEM

PRESSURE

RELEASE PROCEDURE).

(2) Open trunk lid. Remove battery cover. Discon-

nect negative battery cable.

(3) Disconnect throttle body air inlet hose, IAT

sensor, and remove air cleaner housing assembly
(Refer to 9 - ENGINE/AIR INTAKE SYSTEM -
REMOVAL).

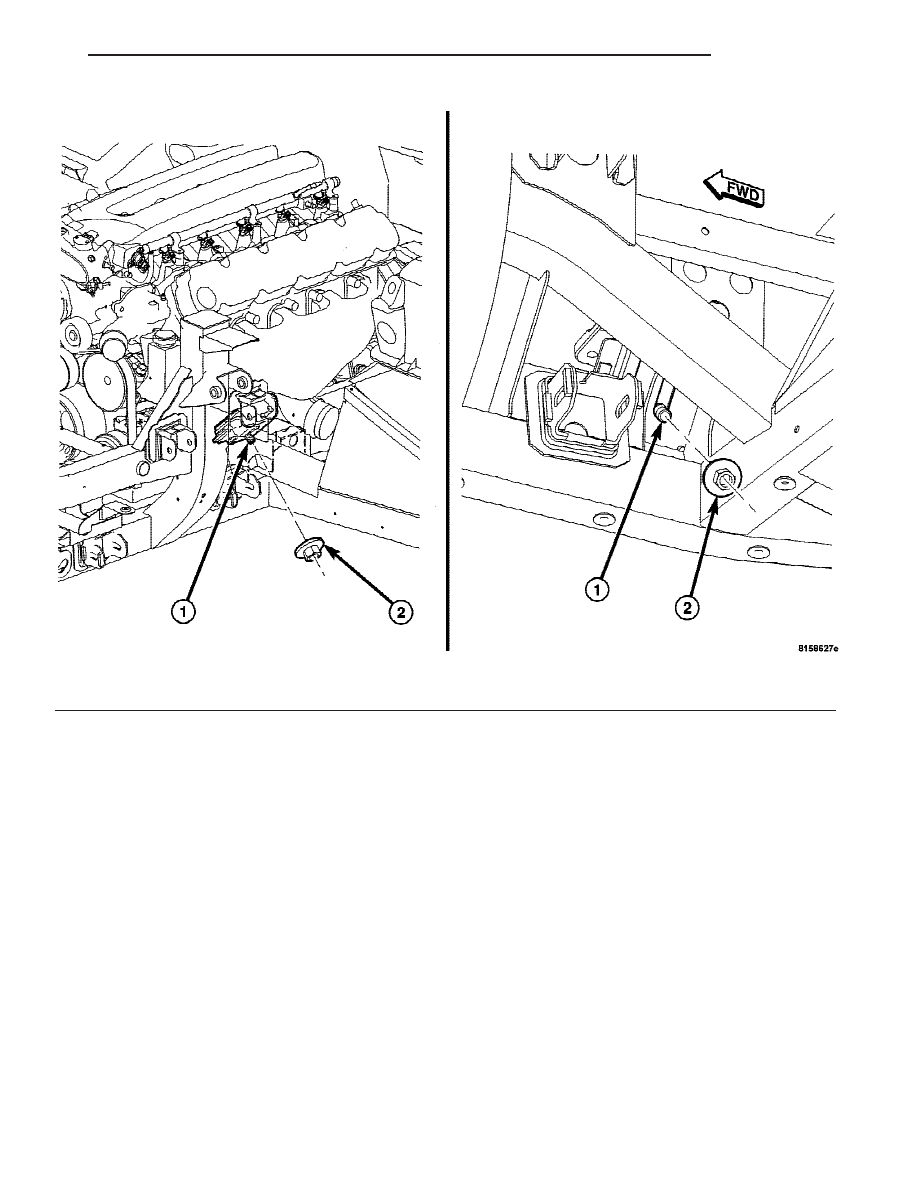

Fig. 24 Engine Mount to Frame Nuts (Left Side Shown - Right Side Typical)

1 - ENGINE MOUNT STUD

2 - NUT

ZB

ENGINE

9 - 27

ENGINE MOUNTS (Continued)

(4) Disconnect throttle cable from throttle cam.

Remove throttle cable from bracket and set aside.
(Fig. 25).

(5) Disconnect brake booster vacuum hose from

the intake manifold and set aside.

WARNING: WRAP A SHOP TOWEL AROUND FUEL
LINE TO CATCH ANY GASOLINE SPILLAGE.

(6) Disconnect fuel line quick connect fitting from

fuel rail (Refer to 14 - FUEL SYSTEM/FUEL DELIV-
ERY/QUICK CONNECT FITTING - STANDARD
PROCEDURE) (Fig. 26).

(7) Remove the wiper arms (Refer to 8 - ELECTRI-

CAL/WIPERS/WASHERS/WIPER

ARMS

-

REMOVAL).

(8) Remove the wiper cowl (Refer to 8 - ELECTRI-

CAL/WIPERS/WASHERS/WIPER

MODULE

-

REMOVAL).

(9) Disconnect the following electrical connectors:
• Left cylinder head fuel injectors

• MAP sensor

• Engine Coolant Temperature (ECT) Sensor

• Idle Speed Control Sensor (ISC)

• Throttle Position Sensor (TPS)

• Right cylinder head fuel injectors
(10) Carefully separate the fuel injector harness

push pins from the intake manifold.

(11) Unclip coolant bottle inlet hose from throttle

body bracket and disconnect the purge solenoid hose
from beneath the throttle body. (Fig. 27). Do Not dis-
connect coolant bottle inlet hose.

(12) Disconnect CCV hoses from left and right cyl-

inder head covers.

CAUTION: Care must be taken when removing the
number nine cylinder inside intake manifold bolt.
Failure to do so may result in personal injury or
possible damage.

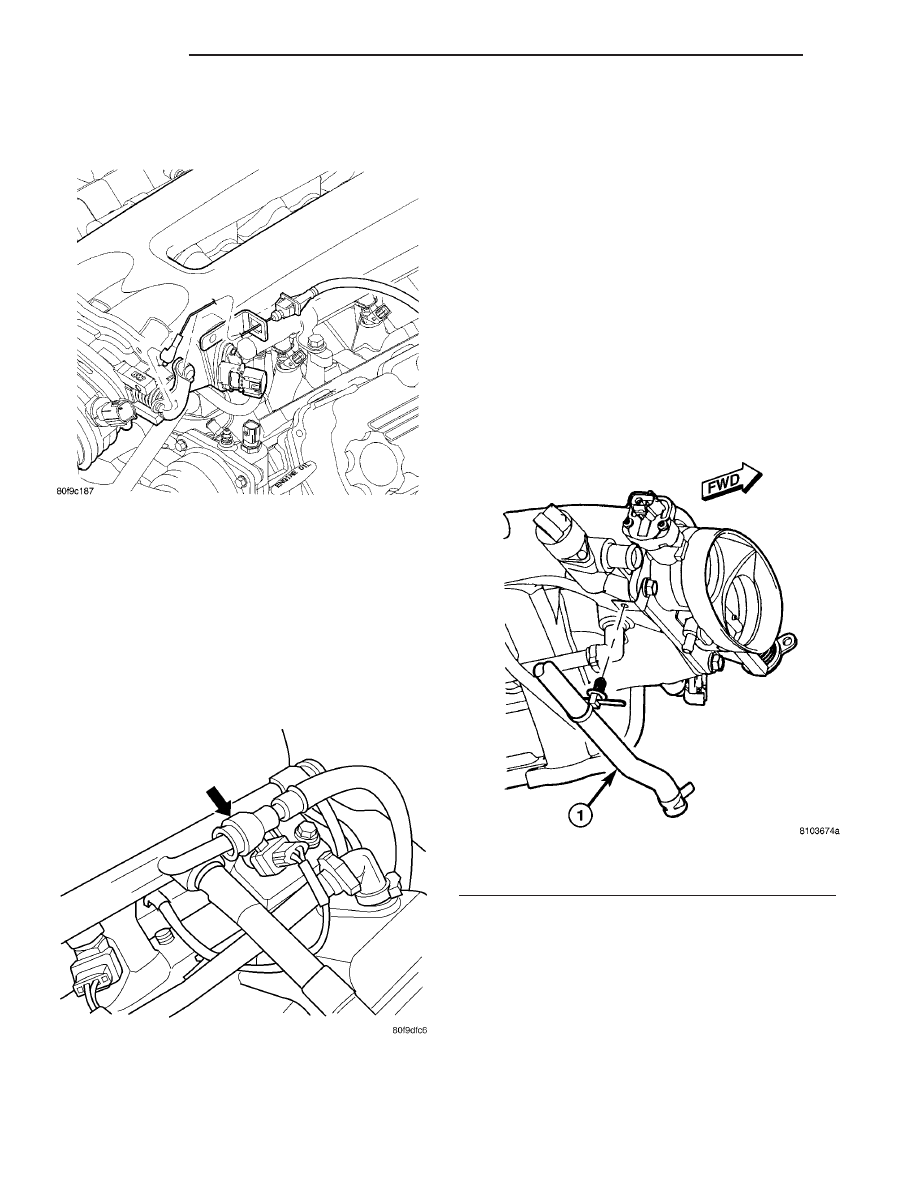

Fig. 25 THROTTLE BODY AND THROTTLE CABLE

Fig. 26 FUEL LINE CONNECTION

Fig. 27 COOLANT BOTTLE INLET HOSE

1 - COOLANT BOTTLE INLET HOSE

9 - 28

ENGINE

ZB

INTAKE MANIFOLD (Continued)

(13) Remove the intake manifold bolts and intake

manifold (Fig. 28).

(14) Cover the intake manifold openings with a

suitable cover when servicing to prevent any debris
from entering cylinder heads.

INSPECTION

(1) Inspect manifold for cracks or other damage.
(2) Inspect manifold sealing surfaces for damage.

INSTALLATION

CAUTION: When cleaning the intake manifold and
cylinder head mating surfaces, do not use a metal
scraper because the surfaces could be cut or
ground. Instead, use a wooden or plastic scraper.

NOTE: Care must be taken to protect the intake
manifold powder coat from possible scrapes and
abrasions.

(1) Clean gasket surfaces and remove covering

from intake manifold openings.

(2) Carefully install the intake manifold gaskets

and alignment pins (Fig. 29).

(3) Set the intake manifold in position on the

engine. Install intake manifold bolts and tighten ini-
tially to 1 N·m (10 in. lbs.). Tighten bolts starting at
the center and working outward to 11 N·m (95 in.
lbs.) (Fig. 30).

(4) Connect CCV hoses to left and right cylinder

head covers.

(5) Connect fuel line to fuel rail (Fig. 26). Pull

backward on the quick connect fitting to ensure com-
plete insertion.

(6) Connect the brake booster vacuum hose.
(7) Connect the throttle cable housing to the

bracket and then attach the cable to the throttle
linkage (Fig. 25).

(8) Clip coolant bottle inlet hose to throttle body

bracket and attach the purge solenoid hose to the
underside of the throttle body housing (Fig. 27).

(9) Reconnect the following electrical connectors:
• Left cylinder head fuel injectors

• Engine Coolant Temperature (ECT) Sensor

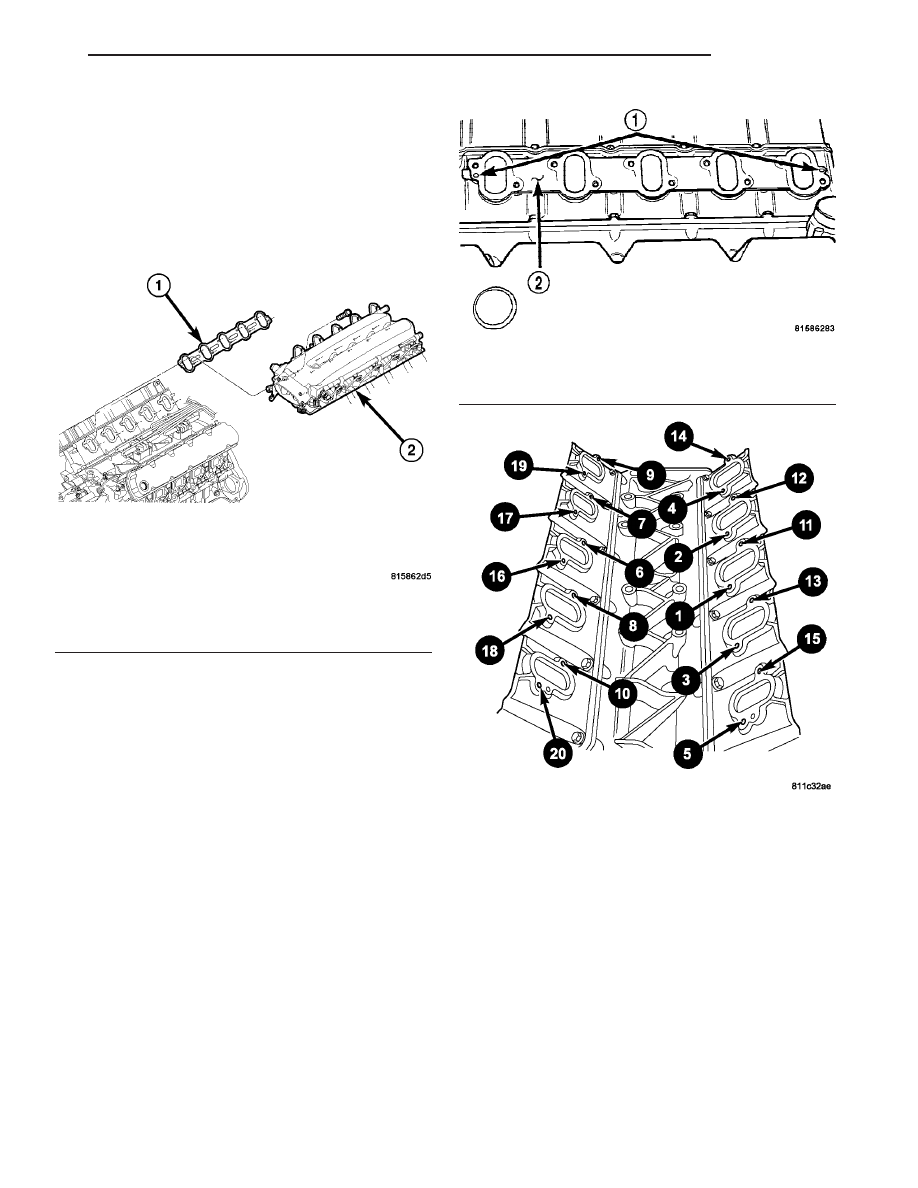

Fig. 28 INTAKE MANIFOLD AND GASKET

1 - INTAKE MANIFOLD GASKET
2 - INTAKE MANIFOLD

Fig. 29 Intake Manifold Gaskets Installation

1 - ALIGNMENT PINS
2 - INTAKE MANIFOLD GASKET

Fig. 30 INTAKE MANIFOLD TIGHTENING

SEQUENCE

ZB

ENGINE

9 - 29

INTAKE MANIFOLD (Continued)
