REMOVAL

DOOR SPEAKER

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the speaker grill fasteners (Fig. 8).

(3) Remove the speaker fasteners.
(4) Disconnect the wire harness connector and

remove speaker.

INSTRUMENT PANEL SPEAKER

(1) Disconnect and isolate the battery negative

cable.

(2) Using a trim stick, remove the speaker grill

(Fig. 9).

(3) Remove the speaker fasteners.
(4) Disconnect the wire harness connector and

remove speaker.

REAR SPEAKER

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the bulkhead quarter trim panel (Refer

to 23 - BODY/INTERIOR/BULKHEAD TRIM PANEL
- REMOVAL).

(3) Remove the mounting fasteners.

(4) Disconnect the electrical harness connector and

remove speaker (Fig. 10).

SUB WOOFER

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the bulkhead quarter trim panel (Refer

to 23 - BODY/INTERIOR/BULKHEAD TRIM PANEL
- REMOVAL).

(3) Remove the mounting fasteners (Fig. 11).
(4) Disconnect the electrical harness connector and

remove subwoofer.

INSTALLATION

DOOR SPEAKER

(1) Connect wire harness connector and position

speaker.

(2) Install mounting fasteners. Tighten to 3 N·m

(24 in. lbs.).

(3) Install the speaker grill mounting fasteners.
(4) Connect the battery negative cable.

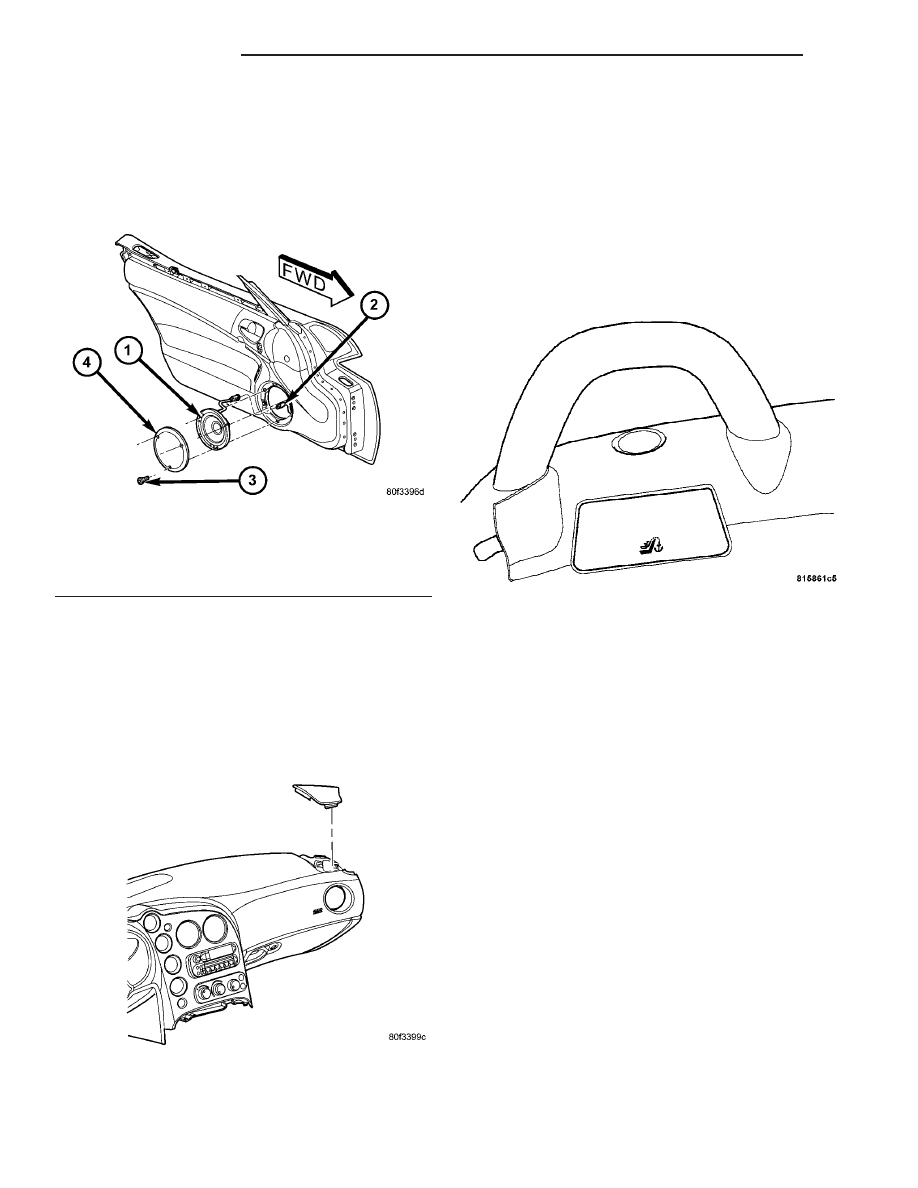

Fig. 8 DOOR SPEAKER

1 - DOOR SPEAKER
2 - ELECTRICAL HARNESS CONNECTOR
3 - MOUNTING SCREW
4 - SPEAKER GRILL

Fig. 9 INSTRUMENT PANEL SPEAKER

Fig. 10 REAR SPEAKER

8A - 10

AUDIO/VIDEO

ZB

SPEAKER (Continued)

INSTRUMENT PANEL SPEAKER

(1) Connect wire harness connector and position

speaker.

(2) Install mounting fasteners. Tighten to 2 N·m

(19 in. lbs.).

(3) Install the speaker grill.
(4) Connect the battery negative cable.

REAR SPEAKER

(1) Connect wire harness connector and position

speaker.

(2) Install mounting fasteners.
(3) Install the bulkhead quarter trim panel (Refer

to 23 - BODY/INTERIOR/BULKHEAD TRIM PANEL
- INSTALLATION).

(4) Connect the battery negative cable.

SUB WOOFER

(1) Connect wire harness connector and position

sub woofer.

(2) Install mounting fasteners. Tighten to 6 N·m

(50 in. lbs.).

(3) Install the bulkhead quarter trim panel (Refer

to 23 - BODY/INTERIOR/BULKHEAD TRIM PANEL
- INSTALLATION).

(4) Connect the battery negative cable.

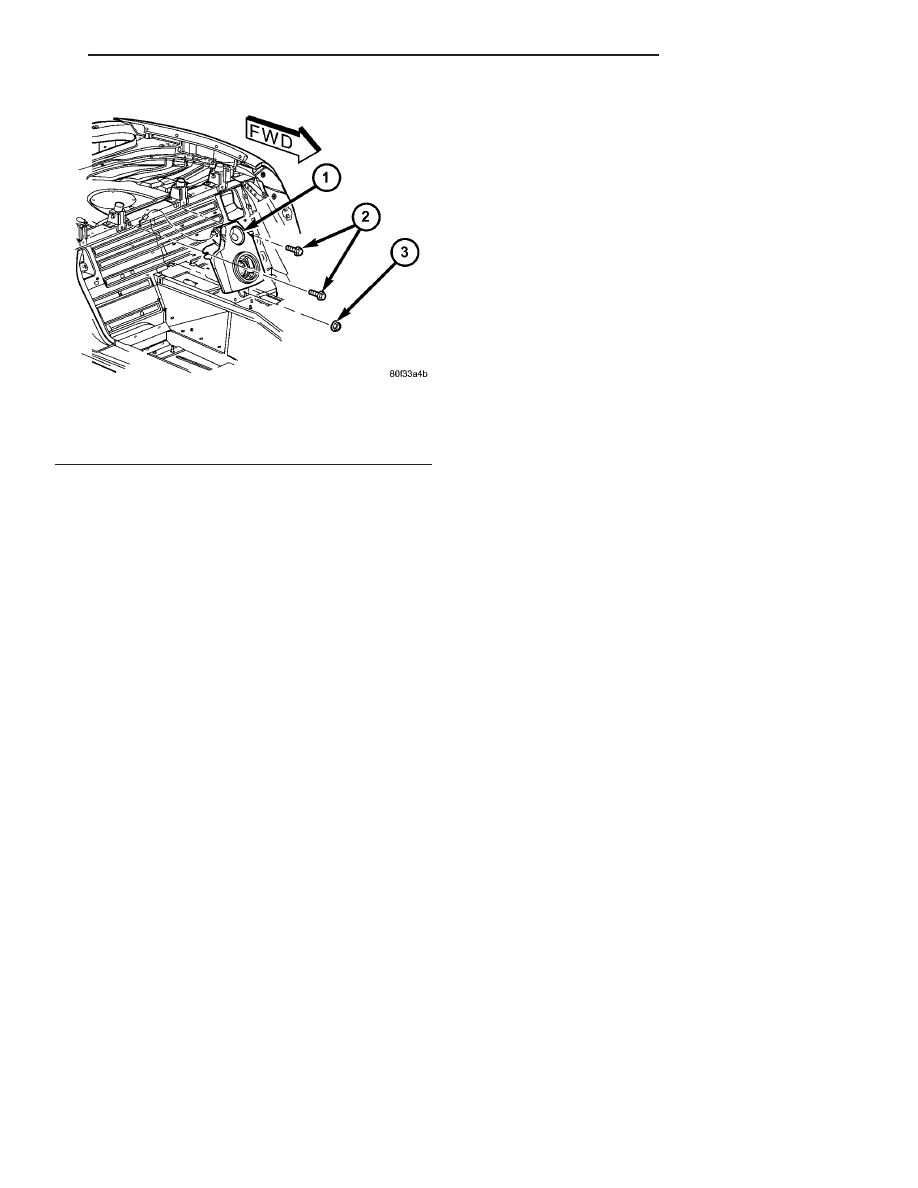

Fig. 11 SUB WOOFER

1 - SUBWOOFER
2 - MOUNTING SCREW
3 - MOUNTING NUT

ZB

AUDIO/VIDEO

8A - 11

SPEAKER (Continued)

CHIME/BUZZER

TABLE OF CONTENTS

page

page

CHIME/BUZZER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

DIAGNOSIS AND TESTING - CHIME

CONDITIONS

. . . . . . . . . . . . . . . . . . . . . . . . . . 3

CHIME/BUZZER

DESCRIPTION

The chime/buzzer is located within the ElectroMe-

chanical Instrument Cluster (EMIC), and is not ser-
viceable. The chime/buzzer system provides the
driver with warning chimes for:

• Airbag System Malfunction

• Antilock Brake System Malfunction

• Critical Coolant Temperature

• Critical Oil Temperature

• Deck Lid Ajar

• Door Ajar

• Exterior Lamps ON

• Interior Lamps ON

• Key-In Ignition

• Low Brake Fluid

• Low Fuel

• Park Brake

• Seat Belt and Seat Belt Reminder

• Service Engine Soon

• Tire Pressure System

• Under & Over Charging Voltage

• Voltage

OPERATION

AIRBAG WARNING

The ElectroMechanical Instrument Cluster (EMIC)

monitors airbag systems via the Programmable Com-
munication Interface (PCI) data bus from the Occu-
pant Restraint Controller (ORC). The ORC will
transmit a message once per second, over the PCI
data bus, as to whether the warning indicator should
be ON or OFF. The warning indicator indicates that
a part of the airbag system is inoperative and needs
to be serviced as soon as possible. If the instrument
cluster does not receive a message from the ORC for
3 consecutive seconds, the instrument cluster will
illuminate the warning indicator. The ORC transmits
a PCI data bus message requesting the instrument
cluster to perform a bulb check each time the igni-
tion is turned to the ON position.

ANTILOCK BRAKE WARNING

The ElectroMechanical Instrument Cluster (EMIC)

monitors the ABS message and chimes a single
chime warning whenever the ABS module requests
the ABS light on. If the EMIC does not receive a
message from the ABS module for more than 5 sec-
onds, the EMIC will light the ABS light and request
a single chime warning.

CRITICAL COOLANT TEMPERATURE WARNING

The EMIC monitors the engine coolant tempera-

ture message from the PCM and requests a single
chime when the temperature is high (245 F) and a
continuous chime when the temperature is critical
(equal to or above 260 F).

CRITICAL OIL TEMPERATURE WARNING

The EMIC monitors the engine oil temperature

message from the PCM and requests a single chime
when the temperature is high (290 F) and a contin-
uous chime when the temperature is critical (equal to
or above 300 F).

DECK LID AJAR REMINDER

The BCM monitors the deck lid ajar switch. A

chime will sound once when the deck lid is opened,
the ignition is in RUN position and vehicle speed is
present.

DOME LAMPS ON REMINDER

The BCM monitors the dome/dimmer switch. The

Dome ON audible warning will alert the driver that
the interior lamps have been left ON. If the ignition
switch is left OFF, the drivers door open, and the
dimmer switch is in the DOME position, the chime
will sound until the dimmer switch is turned out of
DOME, the door is closed or the interior lighting bat-
tery protection time out expires (15 minutes).

DOOR AJAR WARNING

The BCM monitors the door ajar switches. A chime

will sound once when the door is opened, the ignition
is in RUN position and vehicle speed is present.
