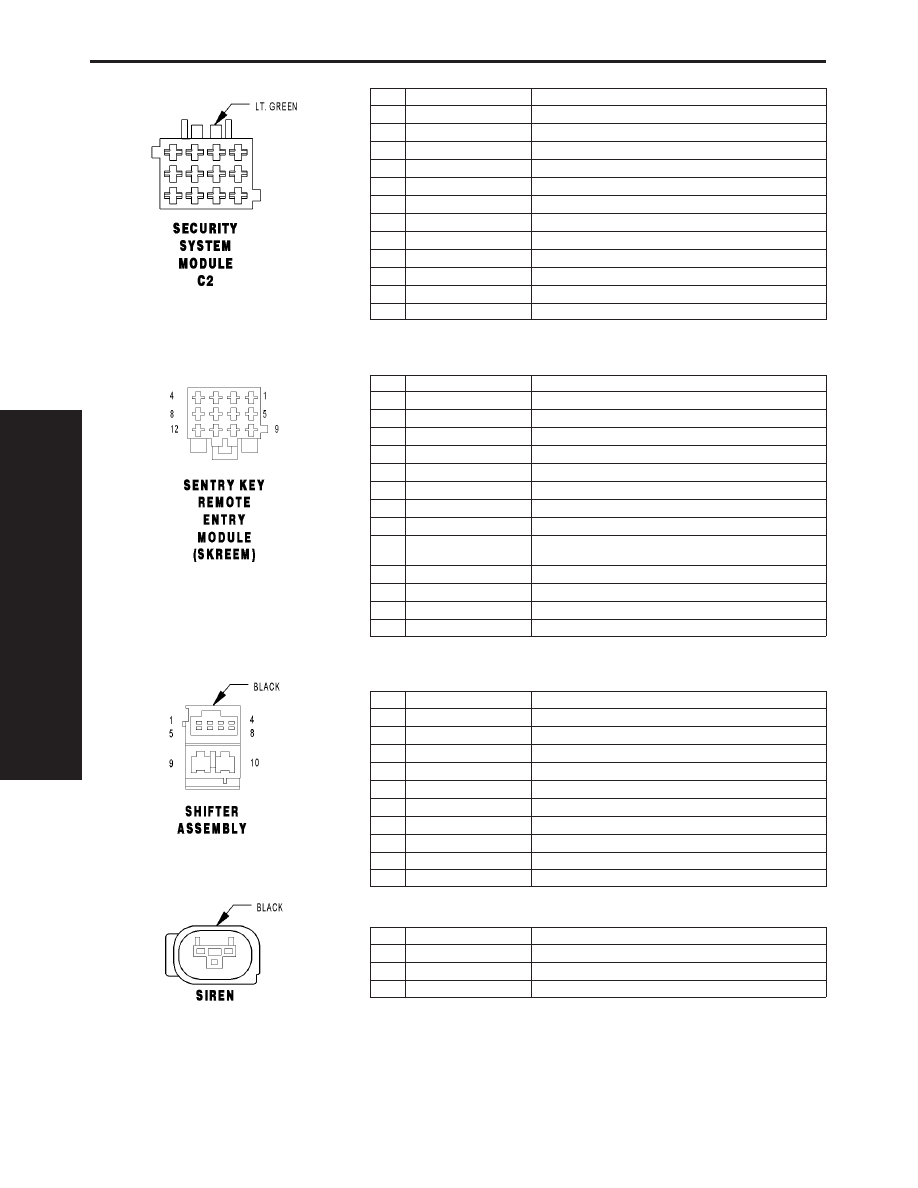

SECURITY SYSTEM MODULE C2 - LT. GREEN

CAV

CIRCUIT

FUNCTION

1

16DG/YL

INTRUSION SENSOR INTERFACE

2

16GY/BL

WINDOW DEFOGGER-LEFT REAR OUTPUT

3

16GY

WINDOW DEFOGGER RELAY-RIGHT REAR OUTPUT

4

20DG/BK

INTRUSION SENSOR 1 SIGNAL

5

-

-

6

-

-

7

20GY/BK

INTRUSION SENSOR 2 SIGNAL

8

16GY/DG

K-CTM/SSM

9

18BK/BL

SIREN SIGNAL CONTROL

10

20DG/WT/BL

INTRUSION SENSOR 3 SIGNAL

11

16WT/BL

RKE INTERFACE

12

16WT/BL/RD

SECURITY SYSTEM INTERFACE

SENTRY KEY REMOTE ENTRY MODULE (SKREEM)

CAV

CIRCUIT

FUNCTION

1

18YL

RKE ANTENNA

2

16BR

GROUND

3

16RD/YL

FUSED B(+)

4

16BK/WT

LEFT TURN SIGNAL

5

20DG/WT

CAN C BUS (+)

6

20DG

CAN C BUS (-)

7

16BK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

20WT/DG

K-SKREEM

9

16WT/BL/RD (EXCEPT
VTSS)

RKE INTERFACE

9

16WT/BL/RD (VTSS)

SECURITY SYSTEM INTERFACE

10

18DG/YL

TURN SIGNAL/ANTI-THEFT ALARM RELAY-LEFT/RIGHT CONTROL

11

20BR

TRANSPONDER COIL (+)

12

-

TRANSPONDER COIL (-)

SHIFTER ASSEMBLY - BLACK

CAV

CIRCUIT

FUNCTION

1

-

-

2

20GY/DG/RD

LAMP DRIVER

3

20BL/DG

K-ABS/SHIFTER ASSEMBLY

4

18BR

GROUND

5

20BK/BL/RD

BRAKE LAMP SWITCH

6

20DG/WT

CAN C BUS (+)

7

20DG

CAN C BUS (-)

8

18BK/DG

TRANSMISSION RELAY OUTPUT

9

16WT/BL/RD

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

16WT/RD

BACK-UP LAMP

SIREN - BLACK

CAV

CIRCUIT

FUNCTION

1

18RD/DG

FUSED B(+)

2

18BR

GROUND

3

18BK/BL

SIREN SIGNAL CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

286

CONNECTOR PINOUTS

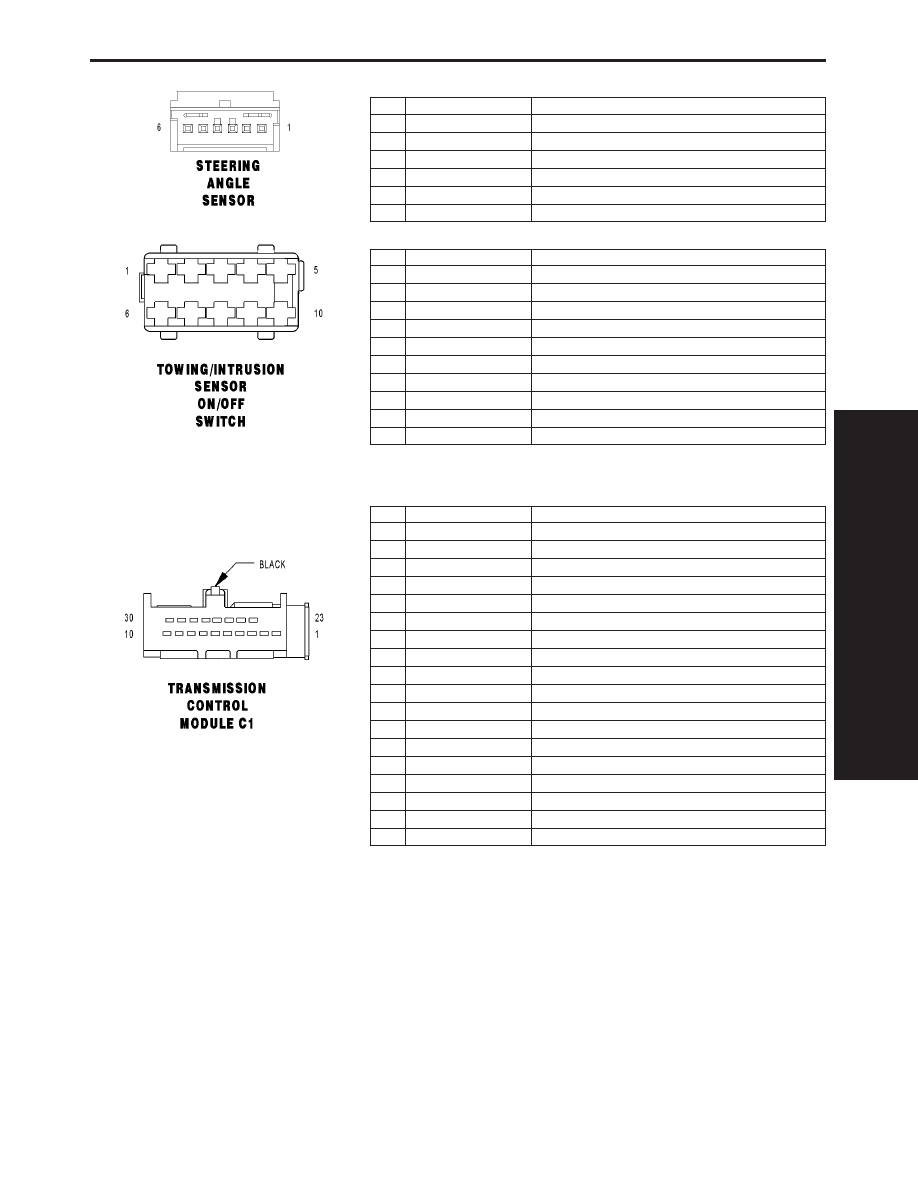

STEERING ANGLE SENSOR

CAV

CIRCUIT

FUNCTION

1

20DG/WT

CAN C BUS (-)

2

-

-

3

20DG

CAN C BUS (+)

4

-

-

5

20BK/RD

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

6

20BR

GROUND

TOWING/INTRUSION SENSOR ON/OFF SWITCH

CAV

CIRCUIT

FUNCTION

1

18GY/DG/RD

LAMP DRIVER

2

-

-

3

18GY/YL

INTRUSION SENSOR SWITCH SENSE

4

18BR

GROUND

5

-

-

6

-

-

7

-

-

8

18GY/BR

TOWING SENSOR SWITCH SENSE

9

18VT/DG

TOWING/INTRUSION SENSOR INDICATOR DRIVER

10

18BR

GROUND

TRANSMISSION CONTROL MODULE C1 - BLACK

CAV

CIRCUIT

FUNCTION

1

20BL

K-TCM/RADIO

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

16BK/DG

TRANSMISSION RELAY OUTPUT

30

18BR

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

287

CONNECTOR PINOUTS

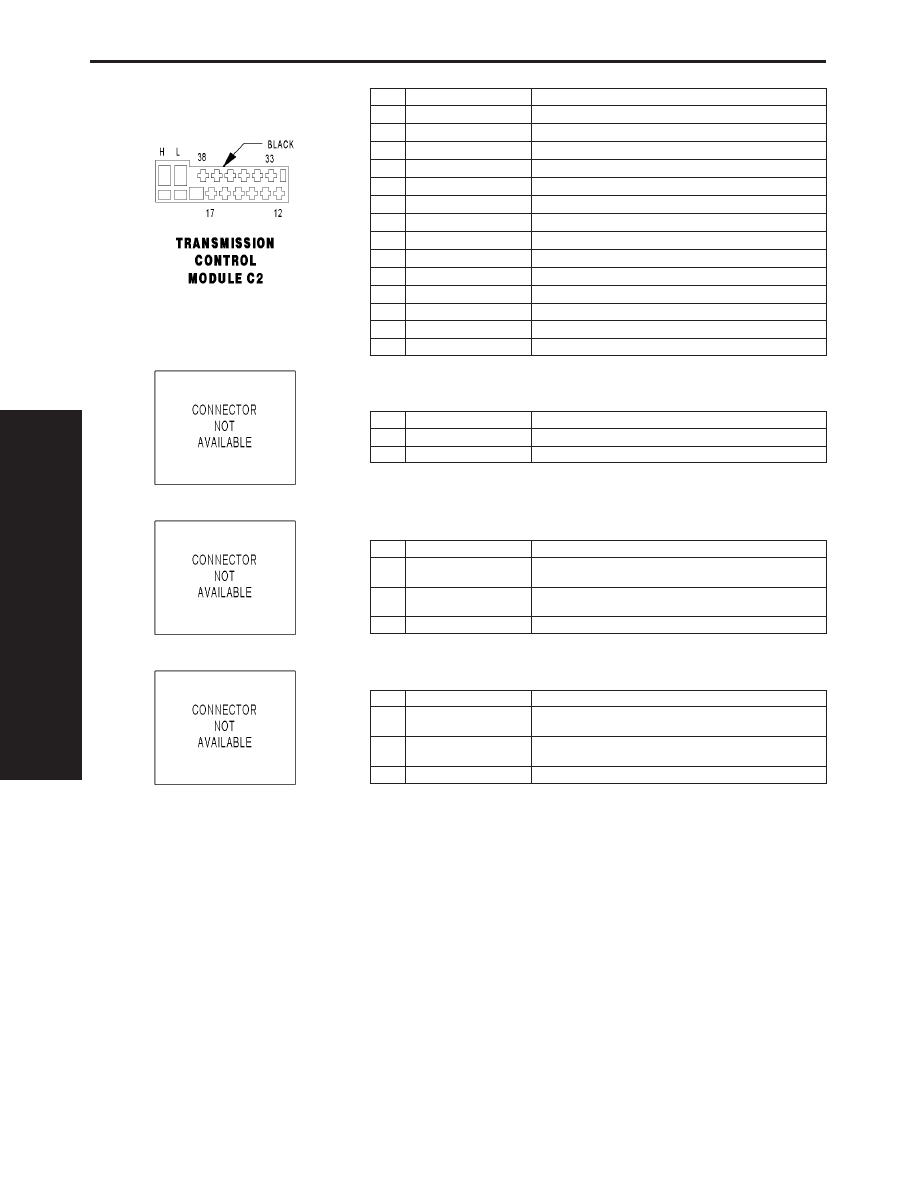

TRANSMISSION CONTROL MODULE C2 - BLACK

CAV

CIRCUIT

FUNCTION

12

20BL/GY

N2 INPUT SPEED SENSOR

13

20BK/BL

SENSOR SUPPLY VOLTAGE

14

16WT

1-2/4-5 SOLENOID CONTROL

15

16YL

3-4 SOLENOID CONTROL

16

16WT/BL

2-3 SOLENOID CONTROL

17

16YL/BL

TCC SOLENOID CONTROL

33

20PK

SENSOR GROUND

34

20GY/BL

TEMPERATURE SENSOR-P/N SWITCH

35

20BL/DG

N3 INPUT SPEED SENSOR

36

16BR/GY

MODULATION PRESSURE SOLENOID CONTROL

37

16BK/RD

SHIFT PRESSURE SOLENOID CONTROL

38

16BK

SOLENOID SUPPLY VOLTAGE

H

20DG/WT

CAN C BUS (+)

L

20DG

CAN C BUS (-)

WATER CYCLE VALVE

CAV

CIRCUIT

FUNCTION

1

18BR/VT

WATER CYCLE VALVE CONTROL

2

18BR

GROUND

WINDOW DEFOGGER-LEFT REAR

CAV

CIRCUIT

FUNCTION

1

16GY (DEFOGGER RE-
LAYS)

WINDOW DEFOGGER RELAY-LEFT REAR OUTPUT

1

16GY (EXCEPT DEFOGGER
RELAYS)

WINDOW DEFOGGER-LEFT REAR OUTPUT

2

16BR

GROUND

WINDOW DEFOGGER-RIGHT REAR

CAV

CIRCUIT

FUNCTION

1

16GY (DEFOGGER RE-
LAYS)

WINDOW DEFOGGER RELAY-RIGHT REAR OUTPUT

1

16GY (EXCEPT DEFOGGER
RELAYS)

WINDOW DEFOGGER-RIGHT REAR SIGNAL

2

16BR

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

288

CONNECTOR PINOUTS

10.0

SCHEMATIC DIAGRAMS

10.1

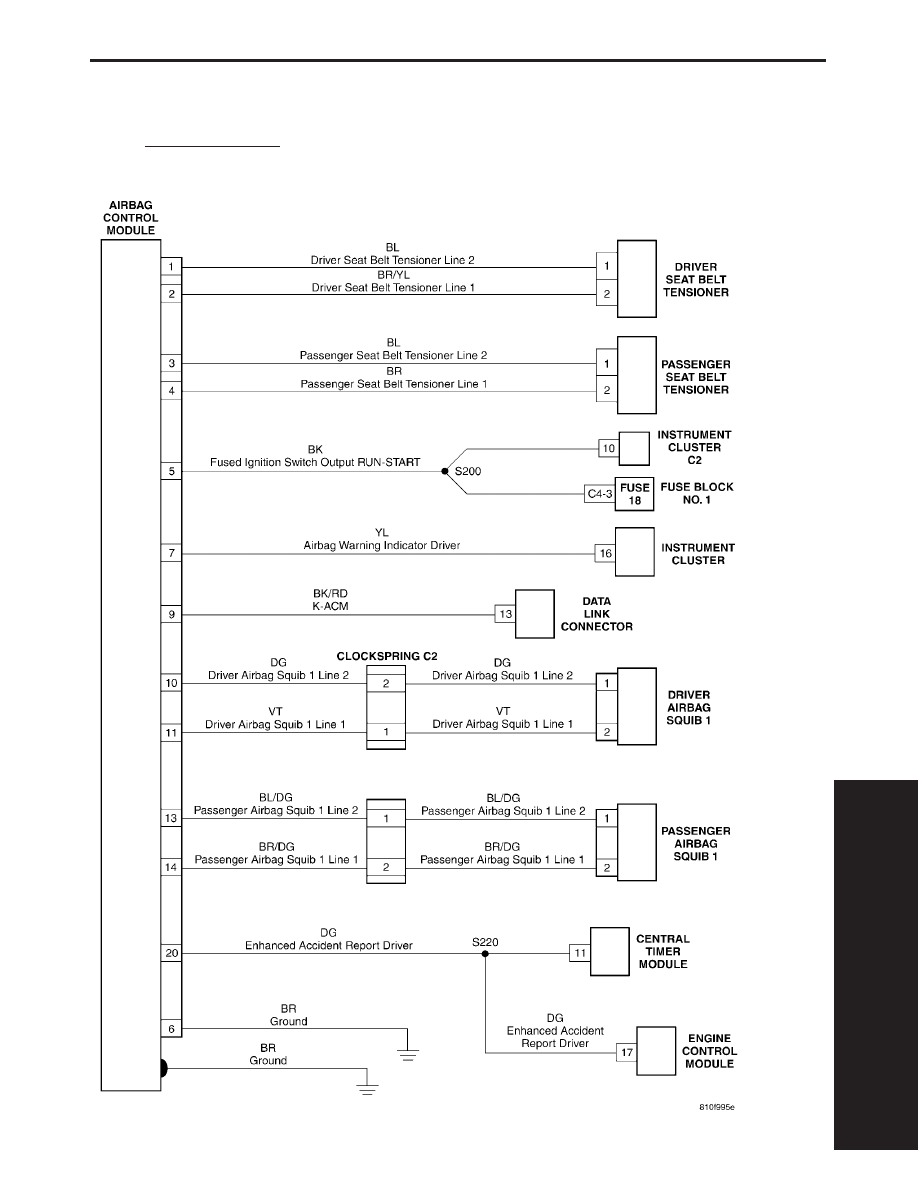

AIRBAG SYSTEM

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

289

SCHEMATIC DIAGRAMS
