INSTALLATION

(1) Install the air intake pipe assembly and install

the two retaining screws. Tighten the screws to 7
N·m (62 in. lbs.).

(2) Attach the steel tube to the flexible tube and

position

and

then

tighten

the

retaining

clamp

securely.

(3) Install the flexible tube to the cabin heater air

intake muffler and install and tighten the retaining
clamp securely.

(4) Install the cabin heater tubes to the lower

heater connection and the lower EGR cooler connec-
tion and tighten the retaining clamps.

(5) Lower the vehicle.
(6) Refill the engine cooling system (Refer to 7 -

COOLING - STANDARD PROCEDURE - COOLING
SYSTEM FILL).

(7) Verify function of the heater unit.

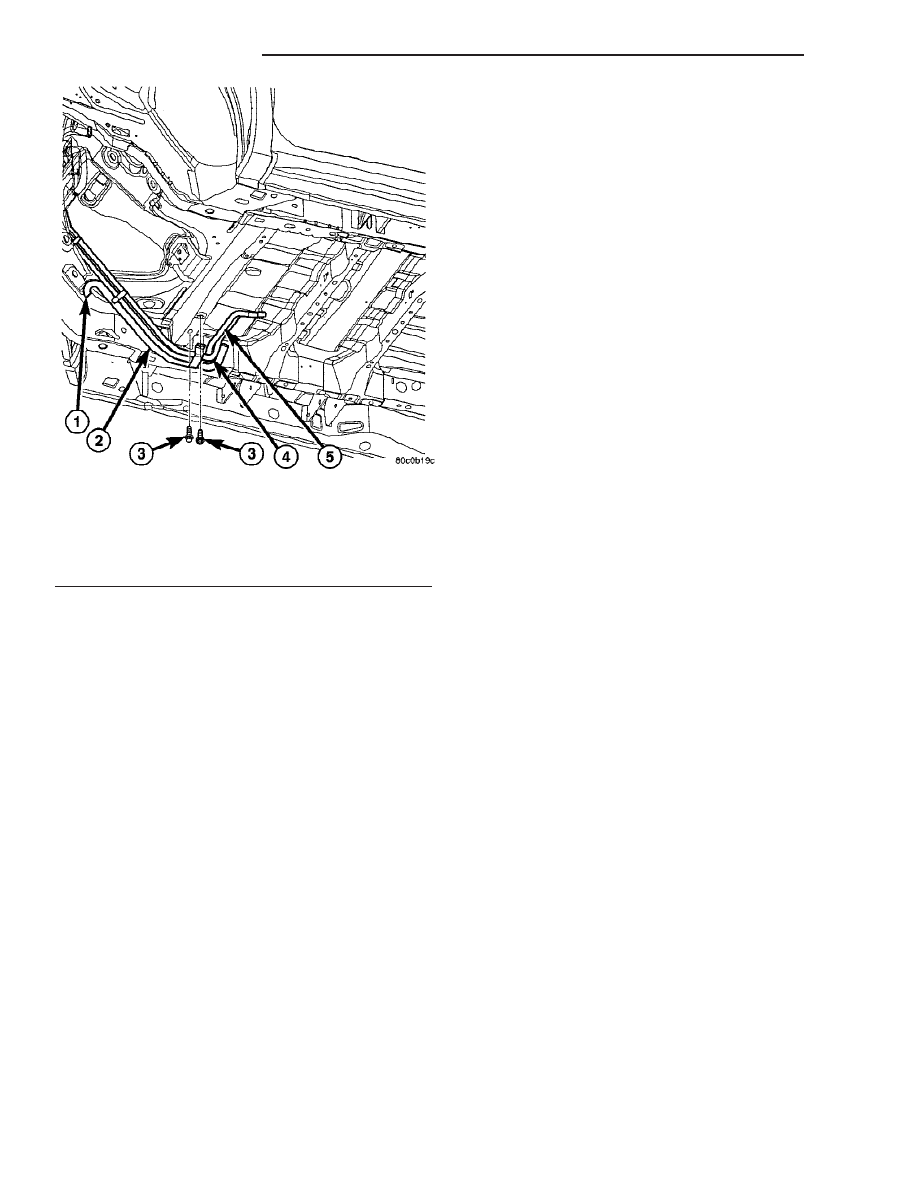

Fig. 5 Cabin Heater Air Intake And Heater Pipe

Assembly

1 - INTAKE TUBE AIR INTAKE
2 - INTAKE PIPE
3 - RETAINING SCREWS
4 - INTAKE HEATER LINE
5 - RETURN HEATER LINE

24 - 112

CABIN HEATER

VA

EMISSIONS CONTROL

TABLE OF CONTENTS

page

page

EVAPORATIVE EMISSIONS

. . . . . . . . . . . . . . . . . . 1

EXHAUST GAS RECIRCULATION

. . . . . . . . . . . . . 4

EVAPORATIVE EMISSIONS

TABLE OF CONTENTS

page

page

CRANKCASE VENTILATION HEATER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

CRANKCASE VENTILATION BREATHER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 2

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 3

CRANKCASE VENTILATION
HEATER

REMOVAL

(1) Disconnect the negative battery cable.
(2) Remove the turbocharger heat shield.
(3) Disconnect the CCV heater wiring harness con-

nector.

(4) Using a slight twisting motion, separate the

CCV breather tube from the heater.

(5) Separate the CCV heater from the turbo-

charger air inlet duct.

INSTALLATION

(1) Clean all mating surfaces.
(2) Insert the CCV heater into the turbocharger

inlet hose aligning the arrow on the heater with the
tab on the hose (Fig. 1).

(3) Connect and properly seat the CCV breather

hose on the CCV heater (Fig. 1).

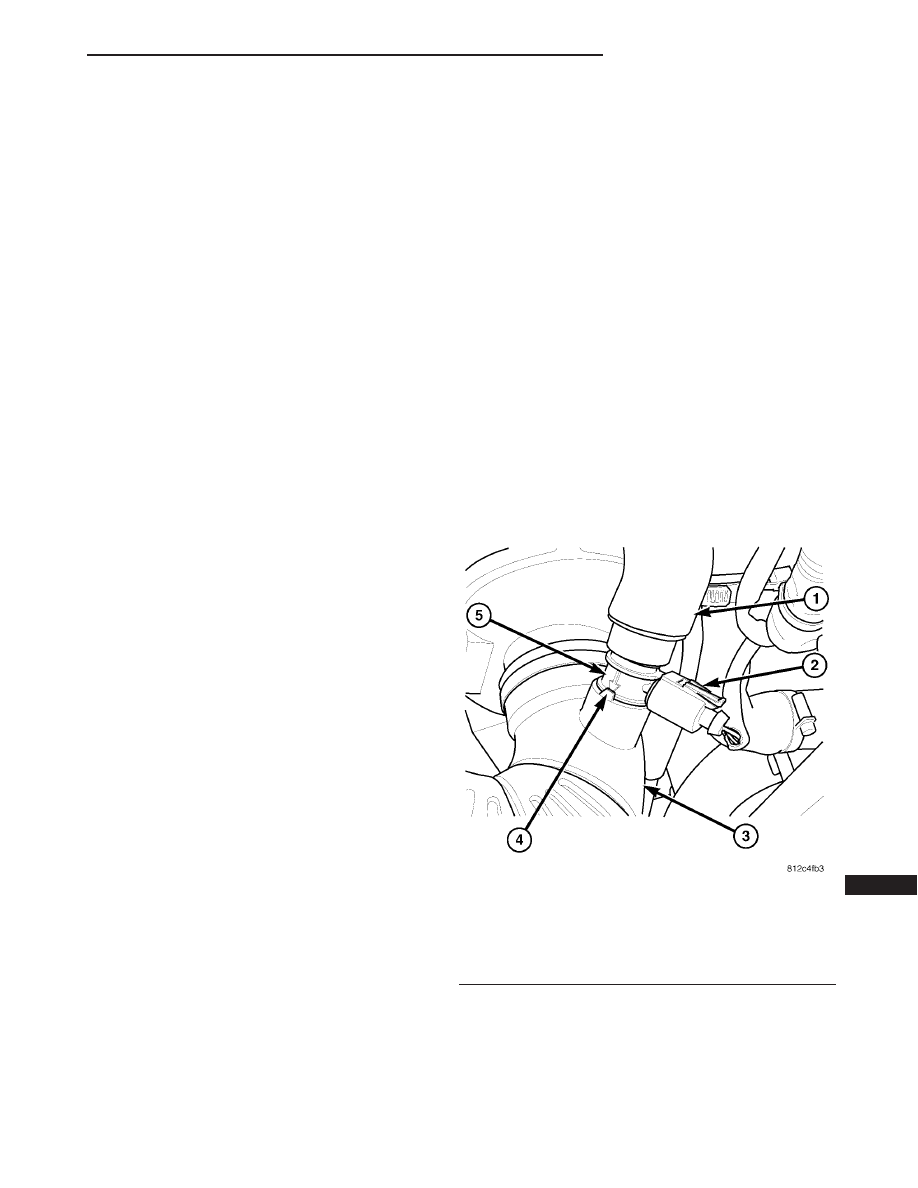

Fig. 1 CCV HEATER

1 - BREATHER HOSE
2 - HARNESS CONNECTOR
3 - TURBOCHANGER INLET HOSE
4 - HEATER ALIGNMENT AREA
5 - CCV HEATER

VA

EMISSIONS CONTROL

25 - 1

(4) Connect the wiring harness connector to the

CCV heater (Fig. 1).

(5) Install the turbocharger heat shield.
(6) Connect the negative battery cable.

CRANKCASE VENTILATION
BREATHER

DESCRIPTION

The crankcase ventilation breather is a three

staged, filtered, oil separating breather with a oil
return passage into the cylinder head cover (Fig. 2).
The oil separator removes oil from the blow by gasses
to reduce MAF sensor contamination. For service
procedures refer to (Refer to 25 - EMISSIONS CON-
TROL/EVAPORATIVE

EMISSIONS/CCV

RESTRICTER - REMOVAL).

REMOVAL

(1) Remove the engine cover.
(2) Disconnect the breather outlet hose at the

breather (Fig. 3).

(3) Remove the breather fasteners (Fig. 3).
(4) Wiggle the breather free from the cylinder head

cover (Fig. 3).

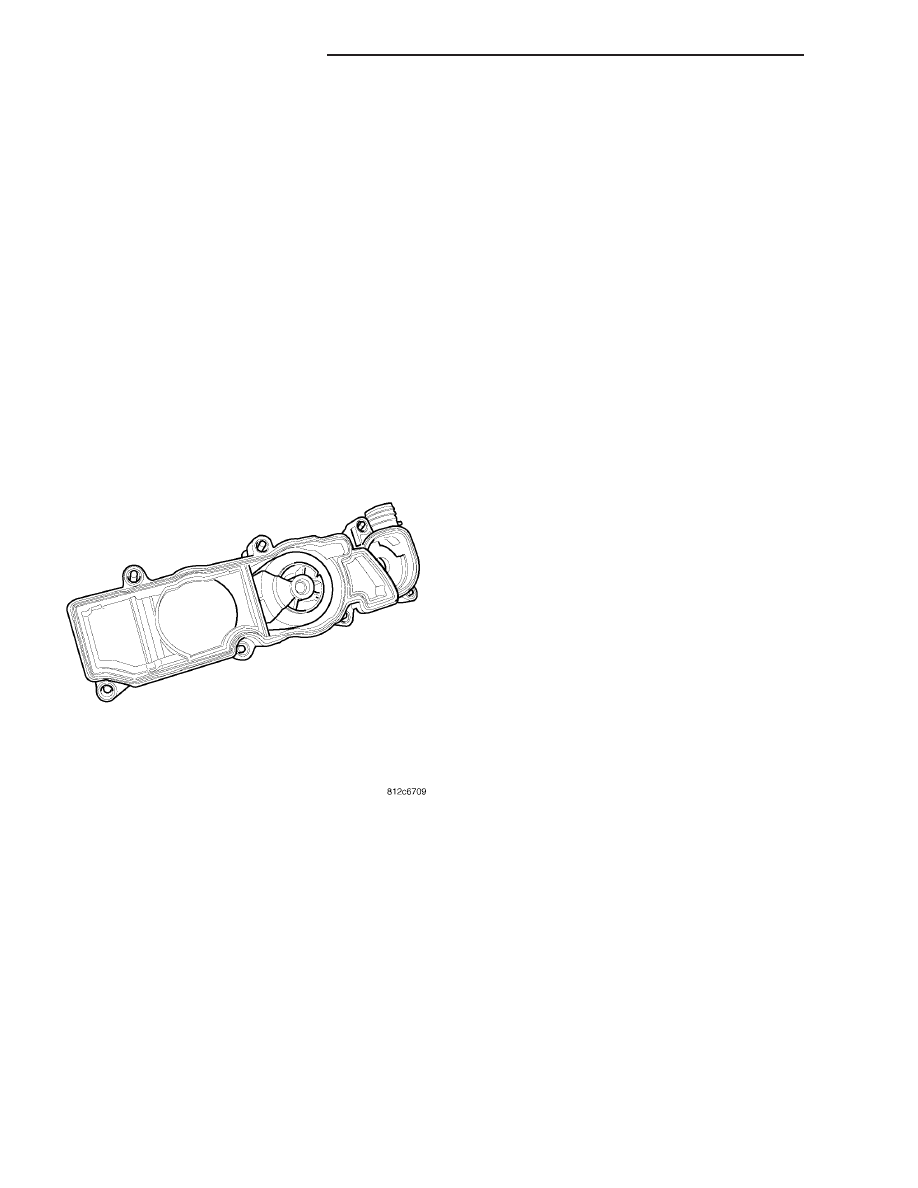

Fig. 2 CCV BREATHER

25 - 2

EVAPORATIVE EMISSIONS

VA

INSTALLATION

(1) Remove the oil fill cap, clean the oil return pas-

sage in the cylinder head cover, then blow out with
low pressure compressed air.

(2) Clean mating surfaces.
(3) Install the CCV breather and tighten fasteners

to 11 N·m (97 in.lbs.) (Fig. 3).

(4) Connect the CCV breather outlet hose (Fig. 3).
(5) Install the engine cover (Refer to 9 - ENGINE -

INSTALLATION).

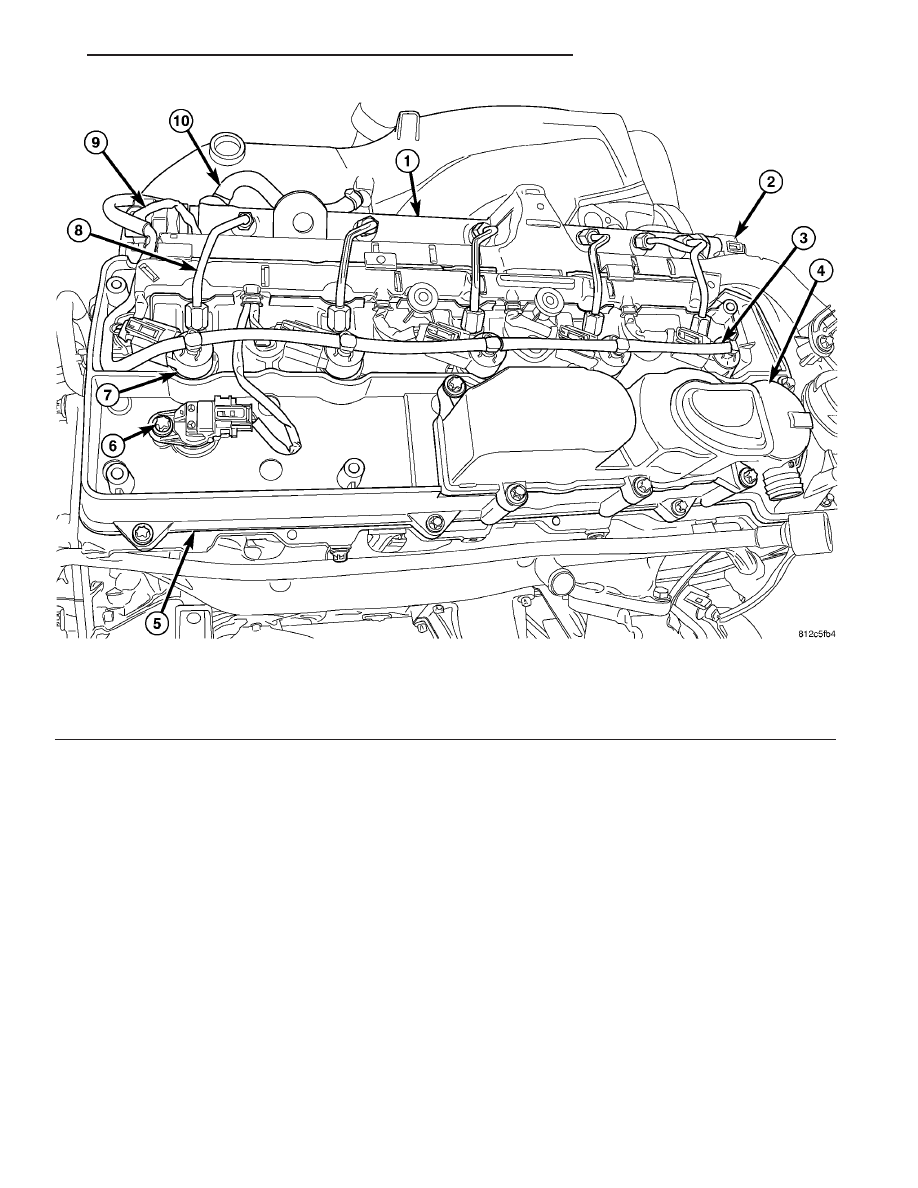

Fig. 3 CCV BREATHER

1 - FUEL RAIL

6 - CAM POSITION SENSOR

2 - FUEL RAIL PRESSURE SENSOR

7 - FUEL INJECTOR

3 - FUEL INJECTOR RETURN LINE

8 - HIGH PRESSURE FUEL INJECTOR SUPPLY LINE

4 - CCV BREATHER

9 - FUEL PRESSURE SOLENOID

5 - CYLINDER HEAD COVER

10 - FUEL RAIL SUPPLY LINE

VA

EVAPORATIVE EMISSIONS

25 - 3
