OPERATION

The rear condenser fan suppression filter provides

protection against transient interference signals or
similar interference to the electronic rear condenser
fan circuits which can effect the performance of the
rear A/C control module circuits and radio reception
quality. The suppression filter for the rear condenser
fan consist of capacitors and inductance coils.

The rear condenser fan suppression filter cannot be

repaired and, if faulty or damaged, it must be
replaced. Refer to the appropriate wiring information
for complete HVAC wiring diagrams.

REMOVAL

(1) Disconnect and isolate the negative battery

cable.

(2) Remove the cover from the rear A/C condenser

housing (Refer to 24 - HEATING & AIR CONDI-
TIONING/DISTRIBUTION

-

REAR/A/C

CON-

DENSER COVER-REAR - REMOVAL).

(3) Disconnect the two wire harness connectors

from the rear condenser fan suppression filter (Fig.
24).

(4) Remove the rear condenser fan (Refer to 24 -

HEATING

&

AIR

CONDITIONING/PLUMBING/

REAR A/C CONDENSER FAN - REMOVAL).

(5) Remove the two bolts, washers and nuts that

secure the rear condenser fan suppression filter to
the rear A/C condenser housing and remove the sup-
pression filter.

INSTALLATION

(1) Position the rear condenser fan suppression fil-

ter to the rear A/C condenser housing.

(2) Install the two bolts, washers and nuts that

secure the rear condenser fan suppression filter to
the rear A/C condenser housing. Tighten the bolts to
5 N·m (44 in. lbs.).

(3) Install the rear condenser fan (Refer to 24 -

HEATING

&

AIR

CONDITIONING/PLUMBING/

REAR A/C CONDENSER FAN - INSTALLATION).

(4) Connect the wiring harness connectors to the

rear condenser fan suppression filter and the rear
condenser fan.

(5) Install the cover onto the rear A/C condenser

housing (Refer to 24 - HEATING & AIR CONDI-
TIONING/DISTRIBUTION

-

REAR/A/C

CON-

DENSER COVER - INSTALLATION).

(6) Reconnect the negative battery cable.

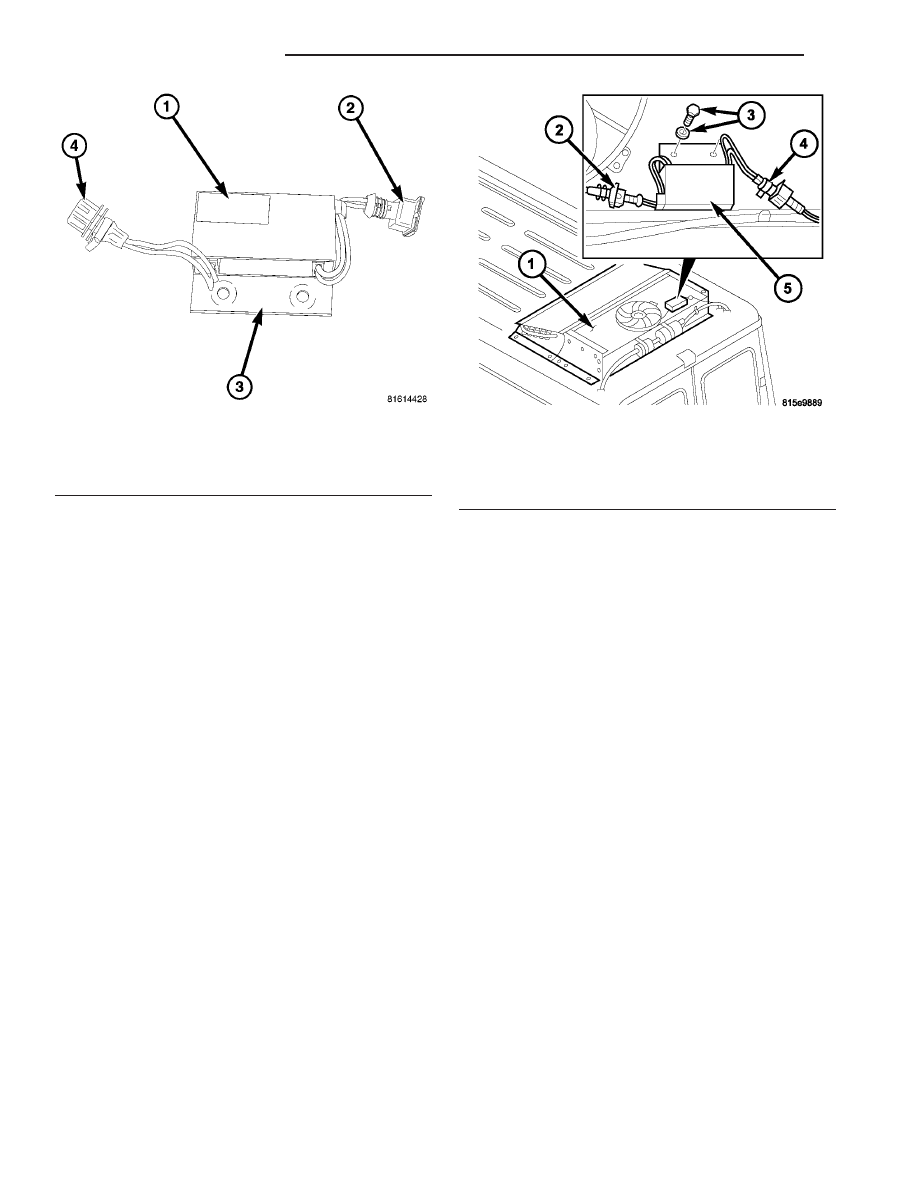

Fig. 23 Rear Condenser Fan Suppression Filter

1 - REAR CONDENSER FAN SUPPRESSION FILTER
2 - WIRE CONNECTOR (TO CONDENSER FAN)
3 - MOUNTING BRACKET
4 - WIRE CONNECTOR (TO REAR A/C HARNESS)

Fig. 24 Rear Condenser Fan Suppression Filter

1 - REAR A/C CONDENSER HOUSING
2 - CONDENSER FAN WIRE CONNECTOR
3 - BOLT, WASHER AND NUT (2)
4 - SUPPRESSION FILTER WIRE CONNECTOR
5 - REAR CONDENSER FAN SUPPRESSION FILTER

24 - 44

CONTROLS - REAR

VA

DISTRIBUTION - FRONT

TABLE OF CONTENTS

page

page

AIR FILTER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 45

AIR OUTLETS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 46

BLOWER MOTOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 47

DEFROSTER DUCTS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 47

FLOOR DISTRIBUTION DUCTS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 48

HVAC HOUSING

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

DISASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . 49

ASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 50

INSTRUMENT PANEL DUCTS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 51

AIR FILTER

REMOVAL

(1) Remove the insulation blanket from the venti-

lation housing in the engine compartment (Fig. 1).

(2) Open the locking clips at the front and rear of

the ventilation housing.

(3) Slide the ventilation housing cover in the direc-

tion of the arrow shown.

(4) Remove the air filter.

INSTALLATION

(1) Install the air filter into the ventilation hous-

ing.

(2) Install the ventilation housing cover
(3) Close the locking clips at the front and rear of

the ventilation housing.

NOTE: The locking tabs should retain the ventila-
tion housing cover securely.

(4) Install the insulation blanket onto the ventila-

tion housing.

AIR OUTLETS

REMOVAL

WARNING: To avoid personal injury or death, on
vehicles equipped with airbags, disable the supple-
mental

restraint

system

before

attempting

any

steering wheel, steering column, airbag, seat belt
tensioner, impact sensor, or instrument panel com-
ponent diagnosis or service. Disconnect and isolate
the battery negative (ground) cable, then wait two
minutes for the system capacitor to discharge
before performing further diagnosis or service. This
is the only sure way to disable the supplemental
restraint system. Failure to take the proper precau-
tions could result in accidental airbag deployment.

(1) Disconnect and isolate the battery negative

cable.

(2) If servicing the driver side air outlets, remove

the instrument cluster bezel (Refer to 23 - BODY/IN-
STRUMENT

PANEL/CLUSTER

BEZEL

-

REMOVAL).

(3) If servicing the passenger side air outlets,

remove the passenger side airbag (Refer to 8 - ELEC-
TRICAL/RESTRAINTS/PASSENGER

AIRBAG

-

REMOVAL).

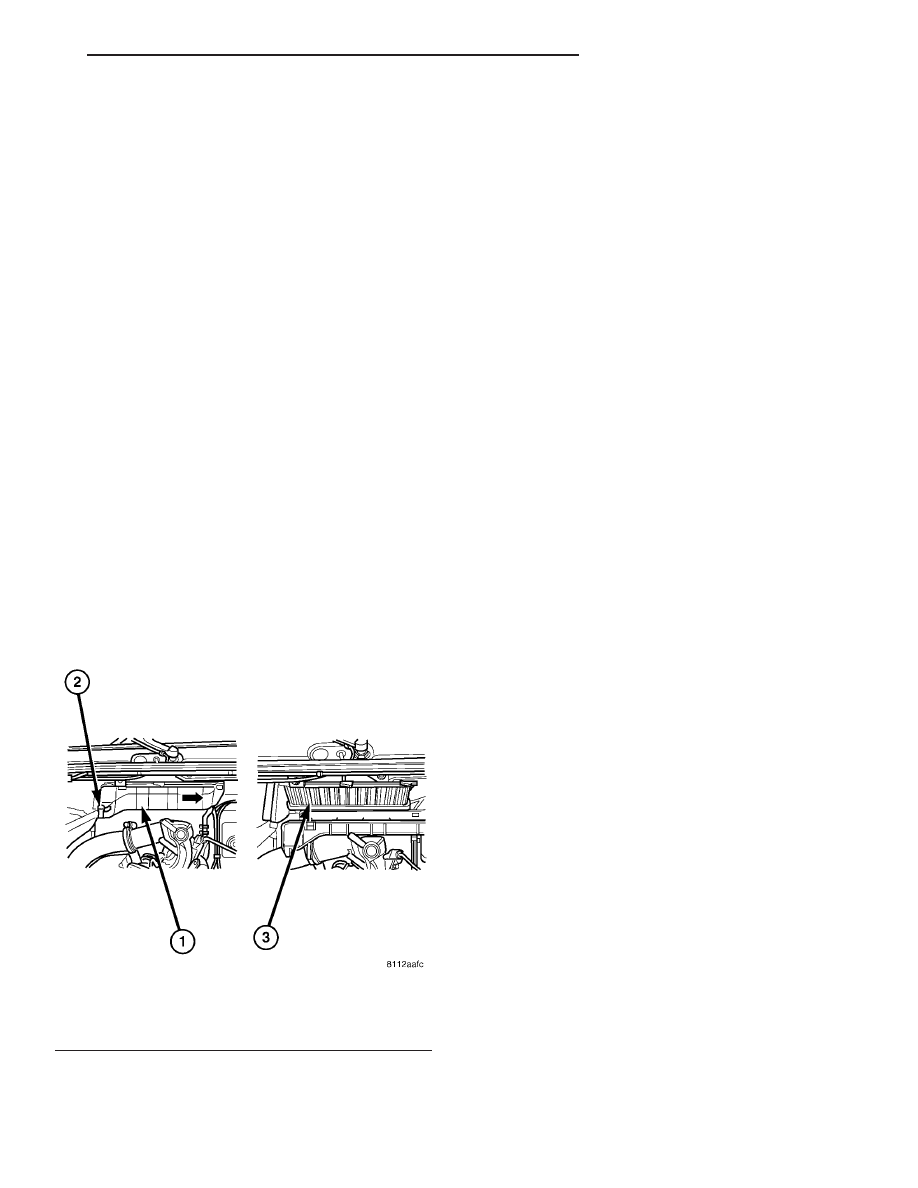

Fig. 1 Air Filter Element

1 - VENTILATION HOUSING INSULATION BLANKET
2 - LOCKING CLIP (2)
3 - AIR FILTER

VA

DISTRIBUTION - FRONT

24 - 45

(4) If servicing the passenger side air outlets,

remove the passenger side air nozzle reinforcing
plate screws and the reinforcing plate (Fig. 2).

(5) If servicing the passenger side air outlets,

remove the passenger side air nozzle assembly using
a trim stick or other suitable wide flat blade tool,
until the snap features on the nozzle assembly are
released.

(6) If servicing the passenger side air outlets,

remove the air outlet retaining bracket from the
right side of the instrument panel (Fig. 3).

(7) Remove the instrument panel end cover screws

and the left and/or right side cover.

(8) Remove the air outlet retaining screws and the

air outlets as required.

INSTALLATION

(1) Install the air outlets and retaining screws as

required. Tighten the screws to 2 N·m (17 in. lbs.).

(2) Install the left and/or right side instrument

panel end cover and retaining screws as required.
Tighten the screws to 2 N·m (17 in. lbs.).

(3) If servicing the passenger side air outlets,

install the air outlet retaining bracket to the right
side of the instrument panel. Tighten the screw to 2
N·m (17 in. lbs.).

(4) If servicing the passenger side air outlets,

install the passenger side air nozzle assembly by
pressing the nozzle assembly firmly and evenly into
the instrument panel, until the snap features are
fully engaged.

(5) If servicing the passenger side air outlets,

install the passenger side air nozzle reinforcing plate
and retaining screws. Tighten the screws to 2 N·m
(17 in. lbs.).

(6) If servicing the passenger side air outlets,

install the passenger side airbag (Refer to 8 - ELEC-
TRICAL/RESTRAINTS/PASSENGER

AIRBAG

-

INSTALLATION).

(7) If servicing the driver side air outlets, install

the instrument cluster bezel (Refer to 23 - BODY/IN-
STRUMENT PANEL/CLUSTER BEZEL - INSTAL-
LATION).

(8) Reconnect the battery negative cable.

Fig. 2 Passenger Side Air Nozzle Cover

1 - FRONT SCREWS (2)
2 - BRACKET
3 - BRACKET SCREWS
4 - NOZZLE COVER
5 - INSTRUMENT PANEL

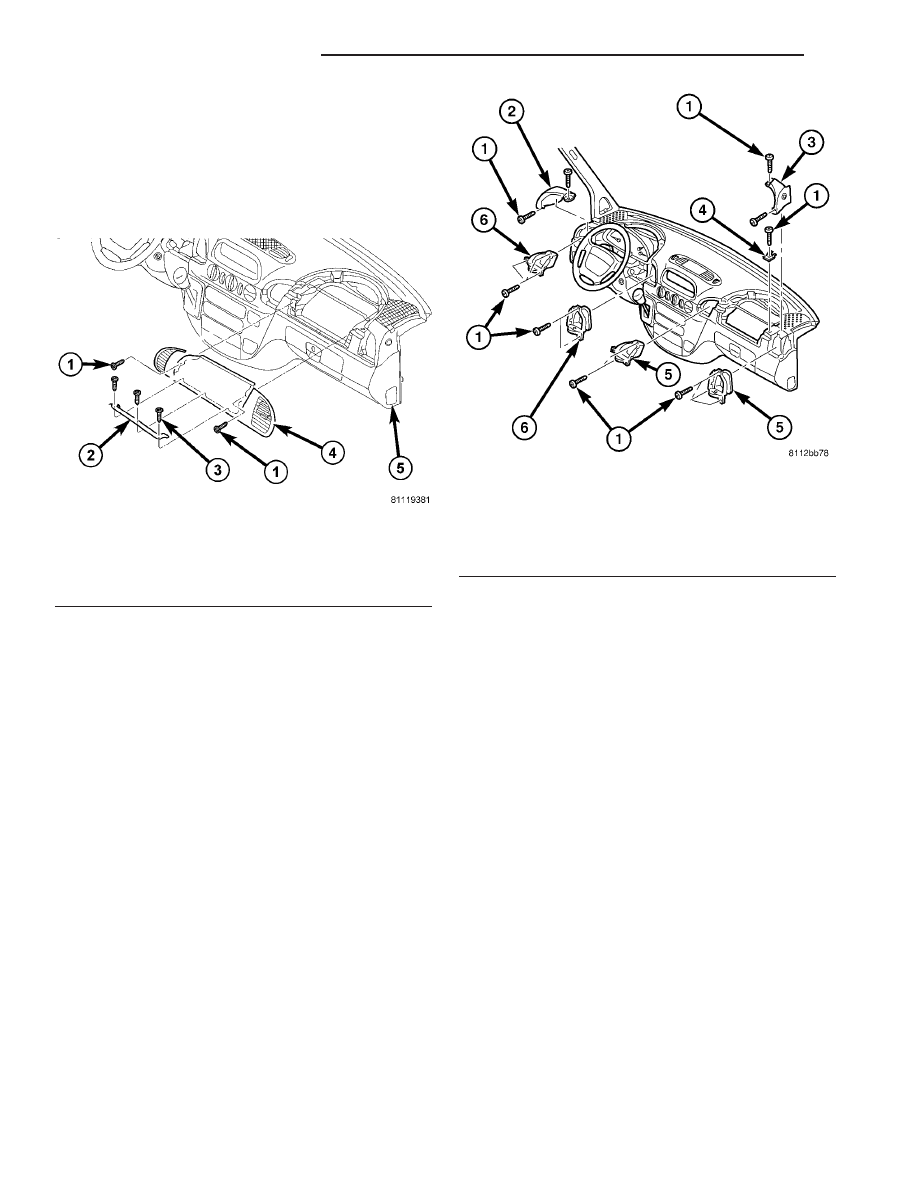

Fig. 3 Instrument Panel Air Outlets

1 - SCREW (15)
2 - LH END COVER
3 - RH END COVER
4 - BRACKET
5 - PASSENGER SIDE AIR OUTLET (2)
6 - DRIVER SIDE AIR OUTLET (2)

24 - 46

DISTRIBUTION - FRONT

VA

BLOWER MOTOR

REMOVAL

(1) Disconnect and isolate the negative battery

cable.

(2) Remove the engine air cleaner housing cover

(Refer to 9 - ENGINE/AIR INTAKE SYSTEM/AIR
CLEANER ELEMENT - REMOVAL).

(3) Position

the

ventilation

housing

insulation

blanket out of the way of the blower motor assembly.

(4) Disconnect the wire harness connector from the

blower motor (Fig. 4).

(5) Remove

the

three

blower

motor

retaining

screws.

(6) Remove the blower motor assembly from the

ventilation housing.

INSTALLATION

(1) Install the blower motor assembly into the ven-

tilation housing.

(2) Install

the

three

blower

motor

retaining

screws. Tighten the screws to 2 N·m (17 in. lbs.).

(3) Connect the wire harness connector to the

blower motor.

(4) Install the ventilation housing insulation blan-

ket.

(5) Install the engine air cleaner cover (Refer to 9 -

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING - INSTALLATION).

(6) Reconnect the negative battery cable.

DEFROSTER DUCTS

REMOVAL

(1) Remove the instrument panel (Refer to 23 -

BODY/INSTRUMENT PANEL - REMOVAL).

(2) Remove the screw that secures the left and/or

right side defroster duct to the heater housing,
depending on the duct being removed (Fig. 5).

(3) Remove the defroster duct(s) from the hous-

ing.

INSTALLATION

(1) Install the left and/or right side defroster duct

on to the heater housing.

(2) Install the screw that secures the defroster

duct to the housing. Tighten the screw(s) to 2 N·m
(17 in. lbs.).

(3) Install the instrument panel (Refer to 23 -

BODY/INSTRUMENT PANEL - INSTALLATION).

FLOOR DISTRIBUTION DUCTS

REMOVAL

(1) Remove the instrument panel (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL ASSEMBLY - REMOVAL).

(2) Remove the defroster ducts (Refer to 24 -

HEATING & AIR CONDITIONING/DISTRIBUTION/
DEFROSTER DUCTS - REMOVAL).

(3) Remove the screws that secure the left and

right floor distribution ducts to the instrument panel
support (Fig. 6).

(4) Remove floor distribution ducts from the center

floor distribution duct.

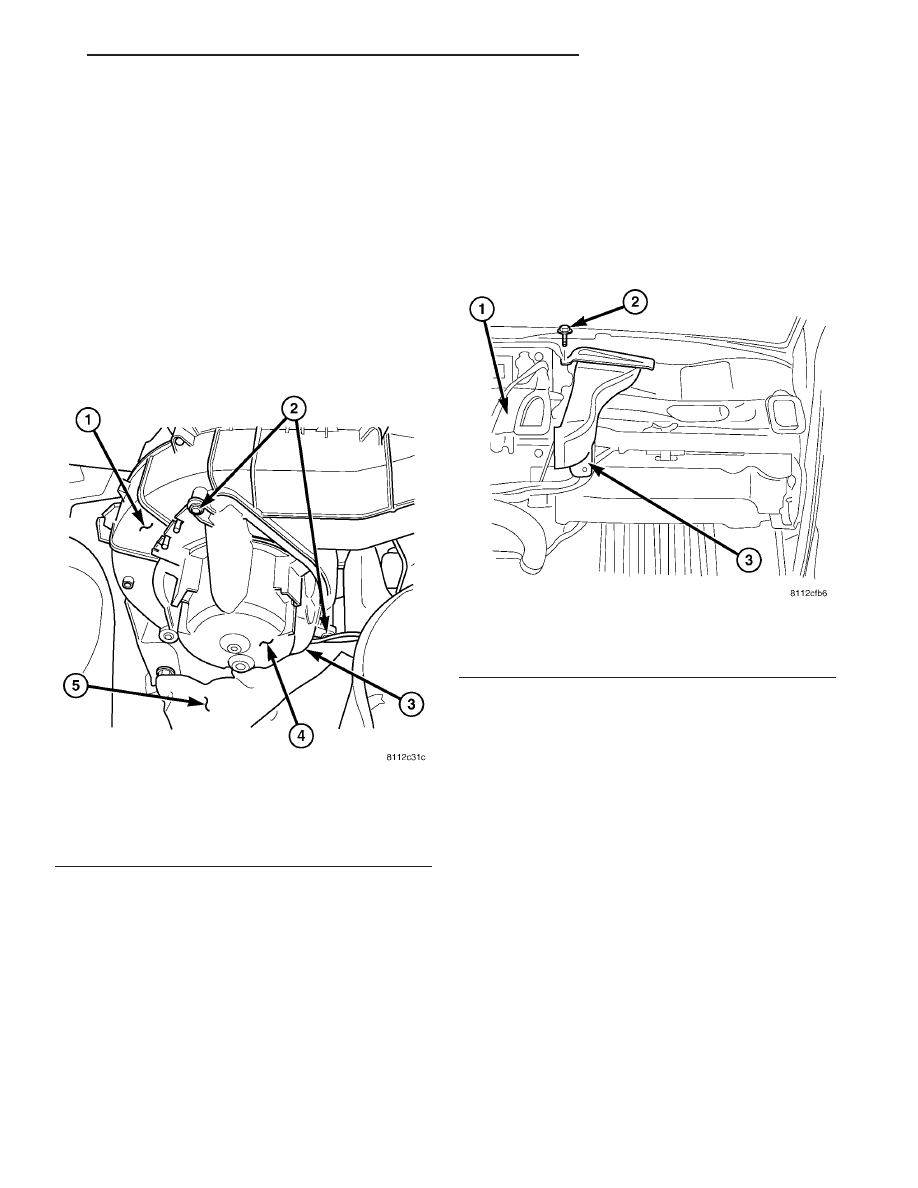

Fig. 4 Blower Motor Assembly

1 - VENTILATION HOUSING
2 - SCREWS (3)
3 - WIRE HARNESS CONNECTOR
4 - BLOWER MOTOR
5 - INSULATION BLANKET

Fig. 5 Defroster Duct - RH Shown, LH Typical

1 - HEATER HOUSING
2 - SCREW
3 - DEFROSTER DUCT

VA

DISTRIBUTION - FRONT
