INSTALLATION

(1) Connect electrical connectors and cable to latch

assembly.

(2) Install latch in door and install screws.
(3) Connect lock rod.
(4) Install right side trim panel. (Refer to 23 -

BODY/DOORS - REAR/TRIM PANEL - INSTALLA-
TION)

(5) Connect battery negative cable.

TRIM PANEL

REMOVAL

(1) Remove trim and interior handle, if equipped

(Fig. 21). (Refer to 23 - BODY/DOORS - REAR/IN-
SIDE HANDLE ACTUATOR - REMOVAL)

(2) Remove push pin fasteners, if equipped.
(3) Using a trim stick C-4755 or equivalent,

remove the lower trim panel.

(4) Remove rivets and remove upper trim panel, if

equipped.

INSTALLATION

(1) Install upper trim panel and replace rivets.
(2) Install lower trim and install push pin fasten-

ers, if equipped.

(3) Install interior handle, if equipped. (Refer to 23

- BODY/DOORS - REAR/INSIDE HANDLE ACTUA-
TOR - INSTALLATION)

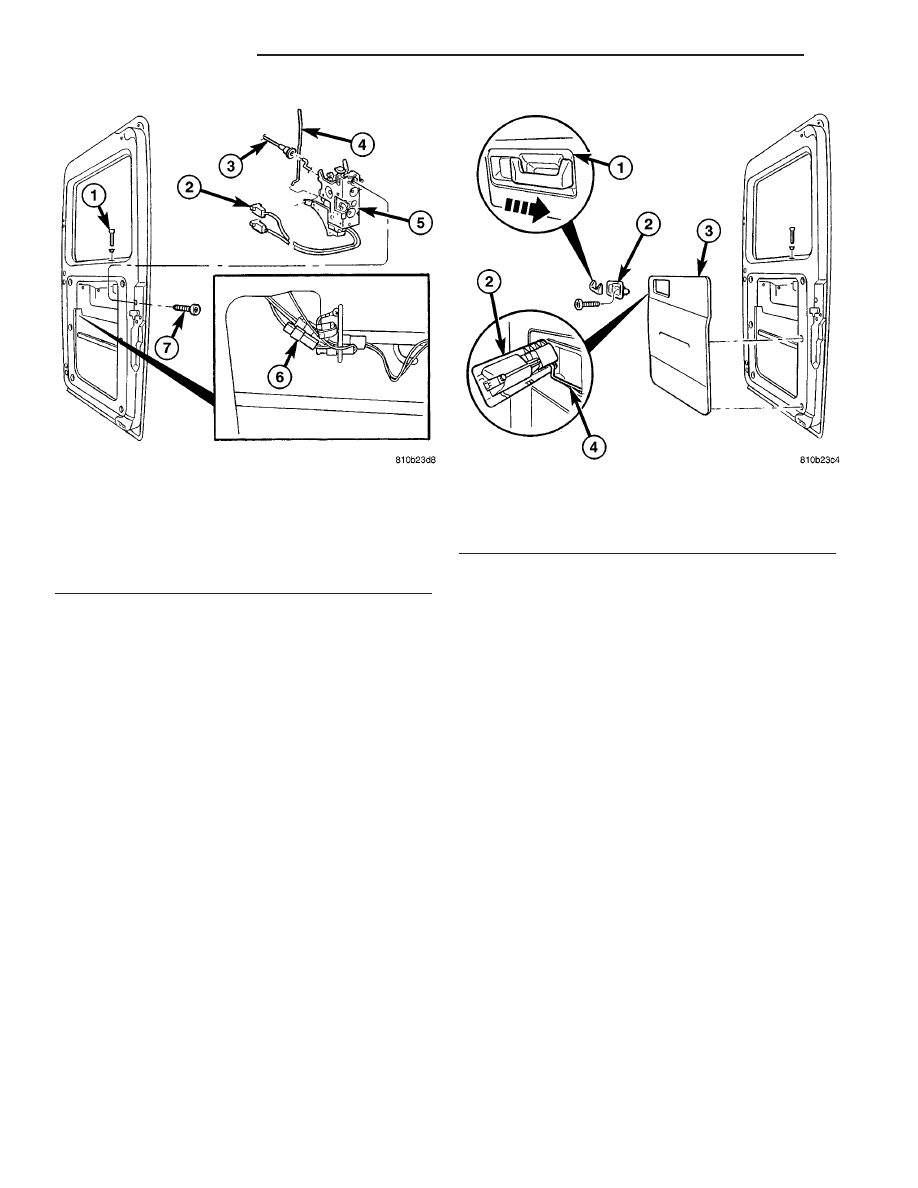

Fig. 20 LATCH

1 - DOOR LOCK KNOB
2 - ELECTRIC
3 - CABLE
4 - LOCK ROD
5 - LATCH ASSEMBLY
6 - ELECTRICAL CONNECTORS ROUTING
7 - SCREWS (3)

Fig. 21 TRIM PANEL

1 - TRIM
2 - INSIDE HANDLE ACTUATOR
3 - TRIM PANEL
4 - CONTROL CABLE

23 - 34

DOORS - REAR

VA

DOORS - SLIDING

TABLE OF CONTENTS

page

page

EXTERIOR HANDLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 36

INSIDE HANDLE ACTUATOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 36

UPPER ROLLER ARM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 36

CENTER ROLLER ARM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 37

LOWER ROLLER ARM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 37

CENTER TRACK

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 38

LATCH / LOCK CONTROL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 39

REAR LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 40

REAR LATCH STRIKER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 40

SLIDING DOOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

DISASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . 42

ASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 44

ADJUSTMENTS

ADJUSTMENT

. . . . . . . . . . . . . . . . . . . . . . . . 44

STABILIZER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 45

TRIM PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 46

DOOR GLASS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 46

EXTERIOR HANDLE

REMOVAL

(1) Remove trim cap. (Fig. 1)
(2) Remove bolt.
(3) Push handle back and remove.

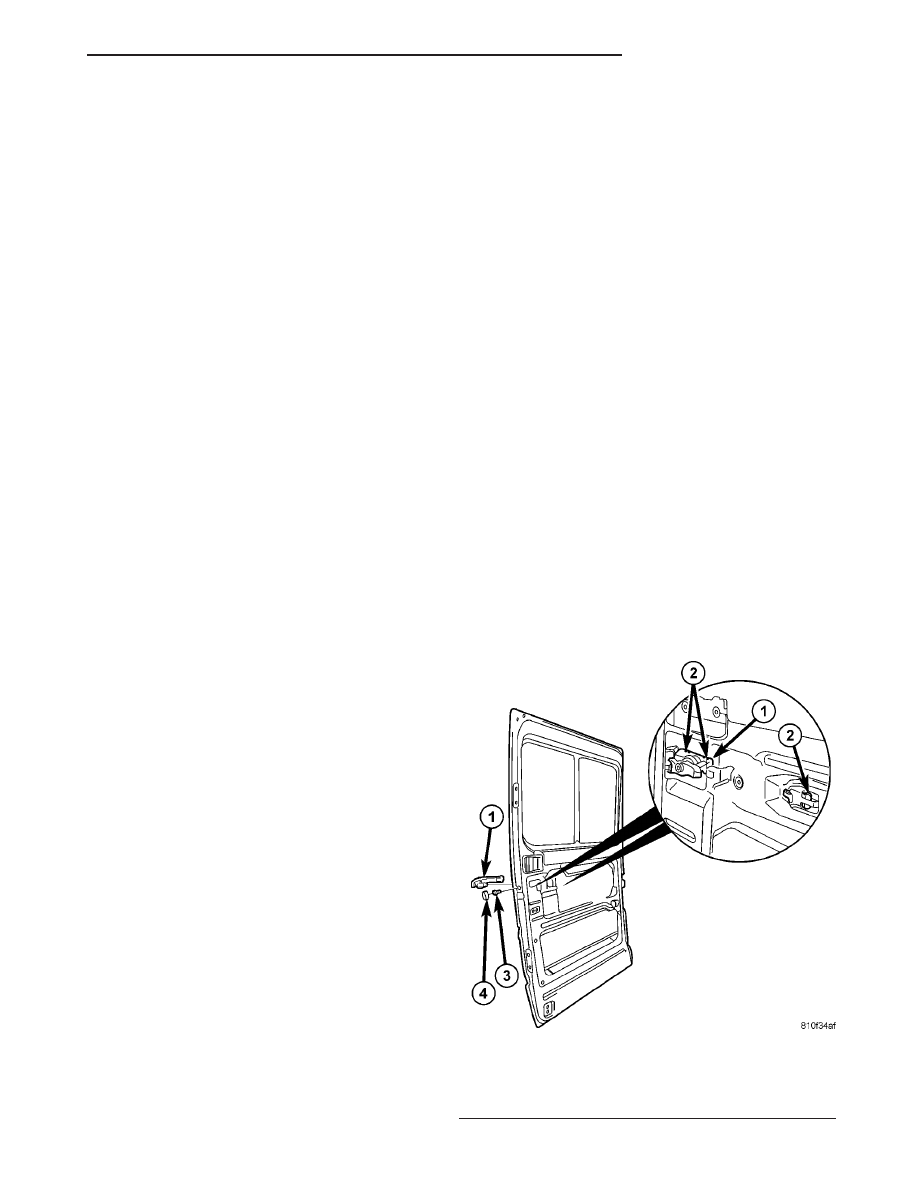

Fig. 1 EXTERIOR HANDLE

1 - EXTERIOR HANDLE
2 - CATCH POINTS
3 - BOLT
4 - TRIM CAP

VA

DOORS - SLIDING

23 - 35

INSTALLATION

(1) Install handle into door opening and push back

so the three catch points lock in place on both sides.
(Fig. 1)

(2) Install bolt and tighten to 10 N·m (89 in. lbs.).
(3) Install trim cap.

INSIDE HANDLE ACTUATOR

REMOVAL

(1) Remove the trim plug. (Fig. 2)
(2) Remove screw and remove handle.

INSTALLATION

(1) Install the handle and screw.
(2) Tighten screw to 10 N·m (89 in. lbs.).
(3) Install trim plug.

UPPER ROLLER ARM

REMOVAL

(1) Using a grease pencil or equivalent, mark posi-

tion of roller arm to aid installation.

(2) Support door with suitable device.
(3) Remove the bolts. (Fig. 3)
(4) Slide roller arm towards rear of vehicle and

remove from back of track.

INSTALLATION

(1) Install roller arm into upper track from back.
(2) Position roller arm on door and install the

bolts.

(3) Tighten bolts to 25 N·m (18 ft. lbs.).
(4) Adjust door as necessary. (Refer to 23 - BODY/

DOORS - SLIDING/SLIDING DOOR - ADJUST-
MENTS)

CENTER ROLLER ARM

REMOVAL

(1) Remove trim cover. (Fig. 4)
(2) Remove trim panel if necessary. (Refer to 23 -

BODY/DOORS

-

SLIDING/TRIM

PANEL

-

REMOVAL)

(3) Remove rubber cover.
(4) Using a grease pencil or equivalent, mark the

horizontal position of the arm at the arrow.

(5) Support door with suitable lifting device.
(6) Remove bolt and remove roller arm from door.
(7) Remove roller arm from center guide track.

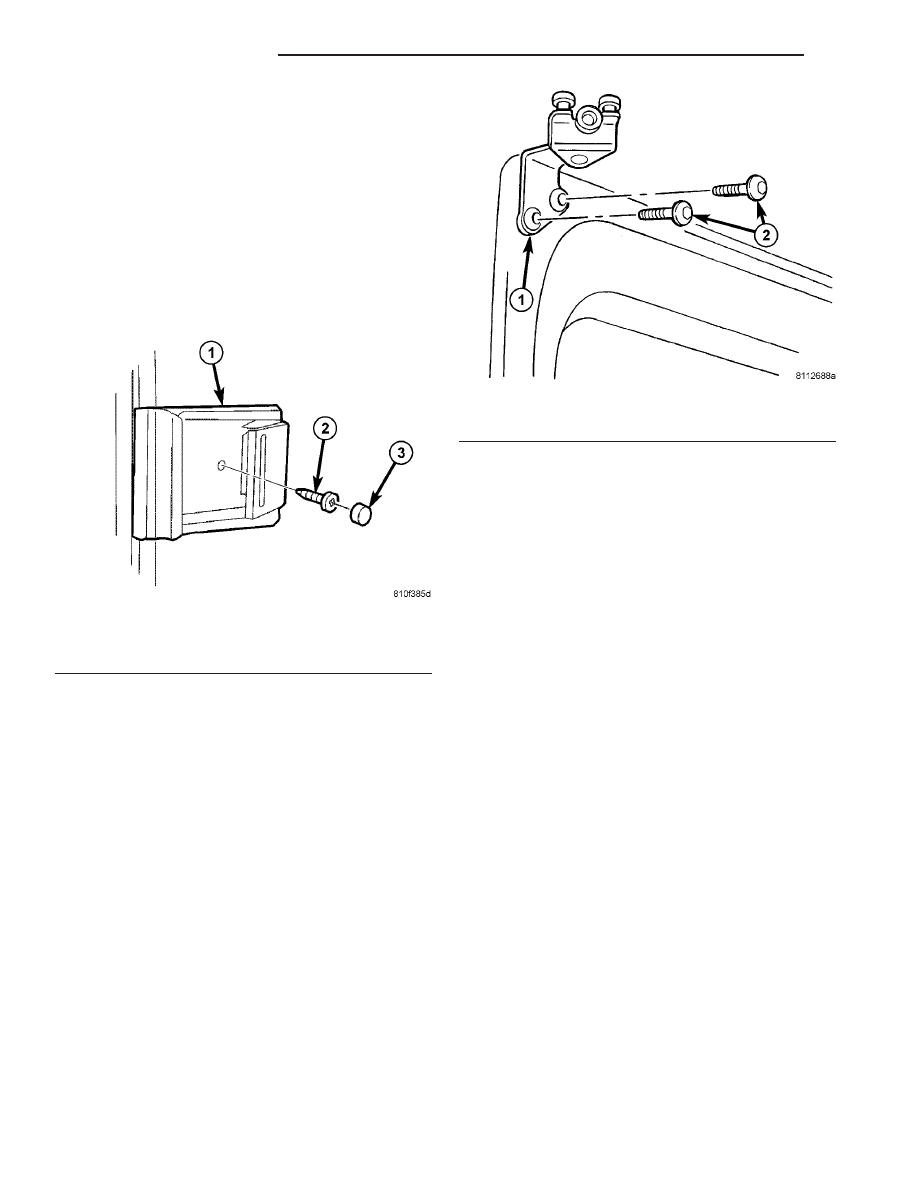

Fig. 2 INTERIOR HANDLE

1 - HANDLE
2 - SCREW
3 - TRIM PLUG

Fig. 3 UPPER ROLLER ARM

1 - ROLLER ARM
2 - BOLTS

23 - 36

DOORS - SLIDING

VA

INSTALLATION

(1) Position roller arm in guide track.
(2) Install arm into door opening and line up tab

with marks made previously.

(3) Install bolt and tighten to 45 N·m (33 ft. lbs.).
(4) Install rubber cover.
(5) Adjust door if necessary. (Refer to 23 - BODY/

DOORS - SLIDING/SLIDING DOOR - ADJUST-
MENTS)

(6) Install trim panel if necessary. (Refer to 23 -

BODY/DOORS - SLIDING/TRIM PANEL - INSTAL-
LATION)

(7) Install trim cover.

LOWER ROLLER ARM

REMOVAL

(1) Remove trim plugs and screws and remove

stepwell scuff pad. (Fig. 5)

(2) Remove the door screws and remove the roller

arm. (Fig. 6)

INSTALLATION

(1) Install roller arm and install door screws.
(2) Tighten screws to 25 N·m (18 ft. lbs.).
(3) Install stepwell scuff pad and install screws.
(4) Adjust door if necessary. (Refer to 23 - BODY/

DOORS - SLIDING/SLIDING DOOR - ADJUST-
MENTS)

CENTER TRACK

REMOVAL

(1) Remove center roller arm. (Refer to 23 - BODY/

DOORS

-

SLIDING/CENTER

ROLLER

ARM

-

REMOVAL)

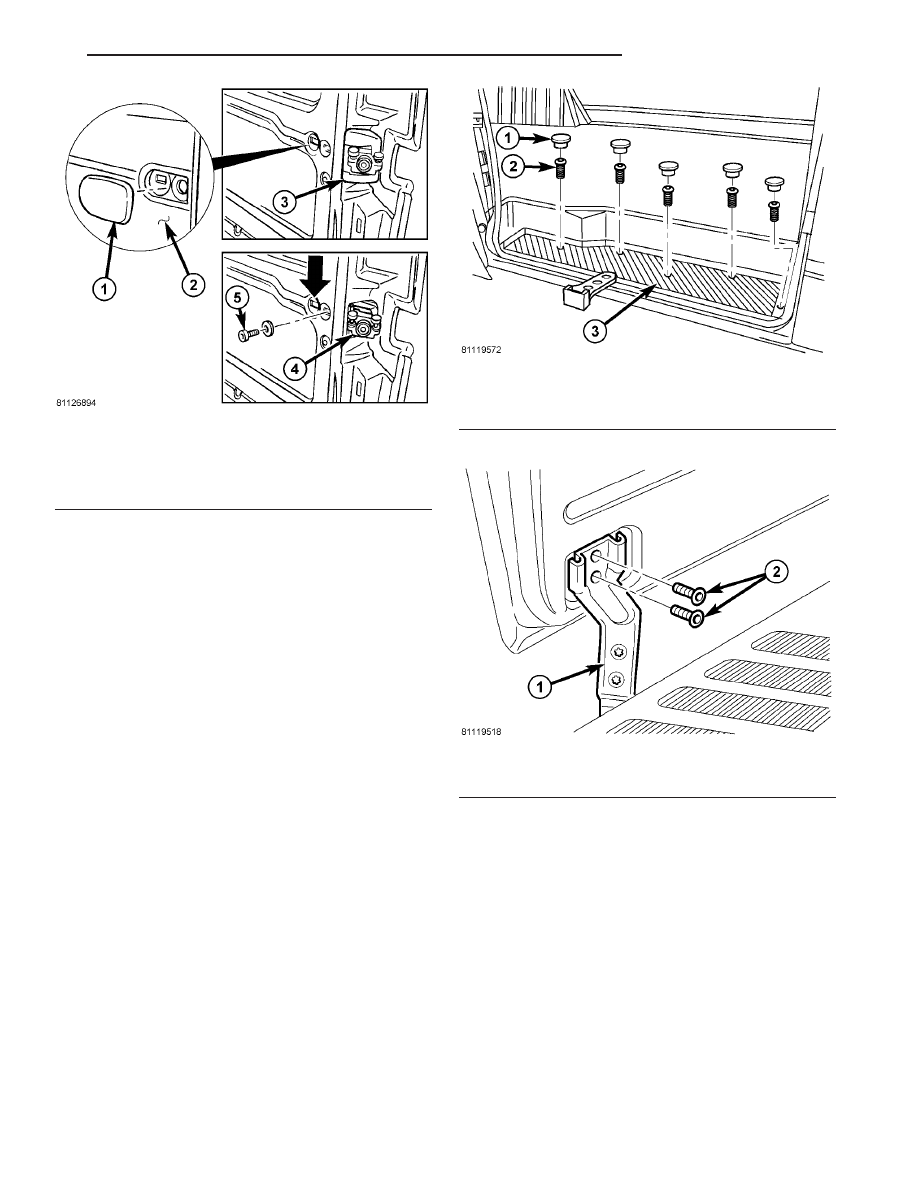

Fig. 4 CENTER ROLLER ARM

1 - TRIM COVER
2 - SLIDING DOOR
3 - CENTER ROLLER ARM RUBBER COVER
4 - CENTER ROLLER ARM
5 - BOLT

Fig. 5 SLIDING DOOR SCUFF PAD

1 - TRIM PLUGS
2 - SCREWS (5)
3 - SCUFF PAD

Fig. 6 SLIDING DOOR LOWER ROLLER ARM

1 - SCREWS
2 - ROLLER ARM

VA

DOORS - SLIDING

23 - 37
