Dodge Sprinter. Manual - part 312

LATCH

REMOVAL

(1) Remove trim panel. (Refer to 23 - BODY/DOOR

- FRONT/TRIM PANEL - REMOVAL)

(2) Remove exterior handle. (Refer to 23 - BODY/

DOOR - FRONT/EXTERIOR HANDLE - REMOVAL)

(3) Remove screws and remove latch assembly.
(4) Disconnect electrical connector and control

cable. (Fig. 15)

INSTALLATION

(1) Connect electrical connectors and control cable.
(2) Install latch and install bolts.
(3) Tighten bolts to 10 N·m (89 in. lbs.).
(4) Install exterior handle. (Refer to 23 - BODY/

DOOR - FRONT/EXTERIOR HANDLE - INSTALLA-
TION)

(5) Install trim panel. (Refer to 23 - BODY/DOOR -

FRONT/TRIM PANEL - INSTALLATION)

LATCH STRIKER

REMOVAL

(1) Using a grease pencil or equivalent, mark the

position of the striker to aid installation.

(2) Remove the bolts and remove the striker. (Fig.

16)

INSTALLATION

(1) Install striker and install bolts.
(2) Tighten bolts to 25 N·m (18 ft. lbs.).
(3) Check door for flush and adjust the striker hor-

izontally if necessary. (Refer to 23 - BODY/BODY
STRUCTURE/GAP

AND

FLUSH

-

SPECIFICA-

TIONS)

LOCK CYLINDER

REMOVAL

(1) Remove exterior door handle. (Refer to 23 -

BODY/DOOR

-

FRONT/EXTERIOR

HANDLE

-

REMOVAL)

(2) Remove lock cylinder from handle.

INSTALLATION

(1) Install lock cylinder into exterior handle.
(2) Install exterior handle. (Refer to 23 - BODY/

DOOR - FRONT/EXTERIOR HANDLE - INSTALLA-
TION)

TRIM PANEL

REMOVAL

(1) Disconnect and isolate battery negative cable.
(2) Using a small flat bladed tool or equivalent,

press retaining clip upward through cutout in handle
cover and remove cover. (Fig. 17)

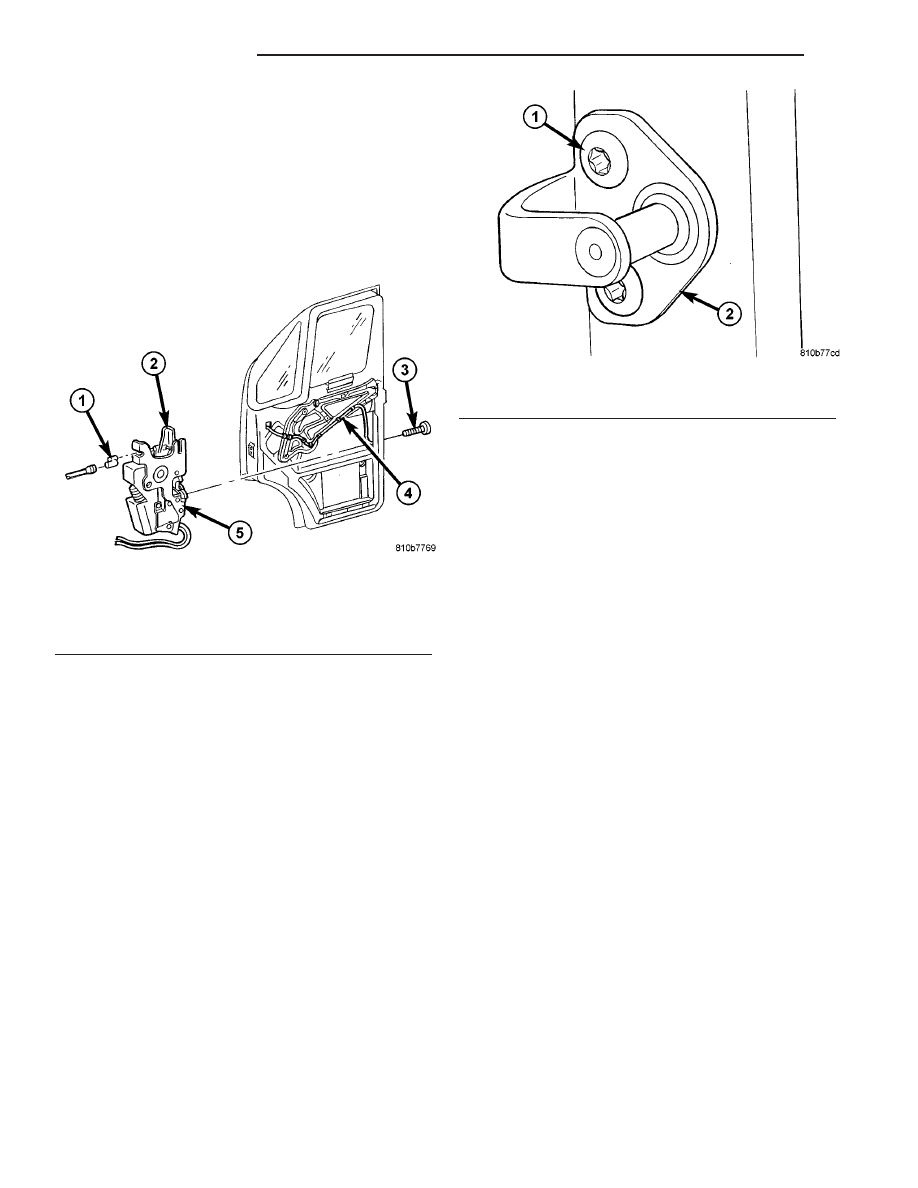

Fig. 15 FRONT DOOR LATCH

1 - CONTROL CABLE
2 - LATCH LEVER
3 - LATCH BOLTS (3)
4 - WIRE HARNESS
5 - LATCH ASSEMBLY

Fig. 16 LATCH STRIKER

1 - BOLTS
2 - STRIKER

23 - 18

DOOR - FRONT

VA

(3) Remove switch bezel and disconnect electrical

connectors.

(4) Remove the screws. (Fig. 18)

(5) Remove mounting ring and remove window

crank, if equipped.

(6) Open pocket door. (Fig. 19)

(7) Using a trim stick C-4755 or equivalent, sepa-

rate window frame molding from door. (Fig. 20)

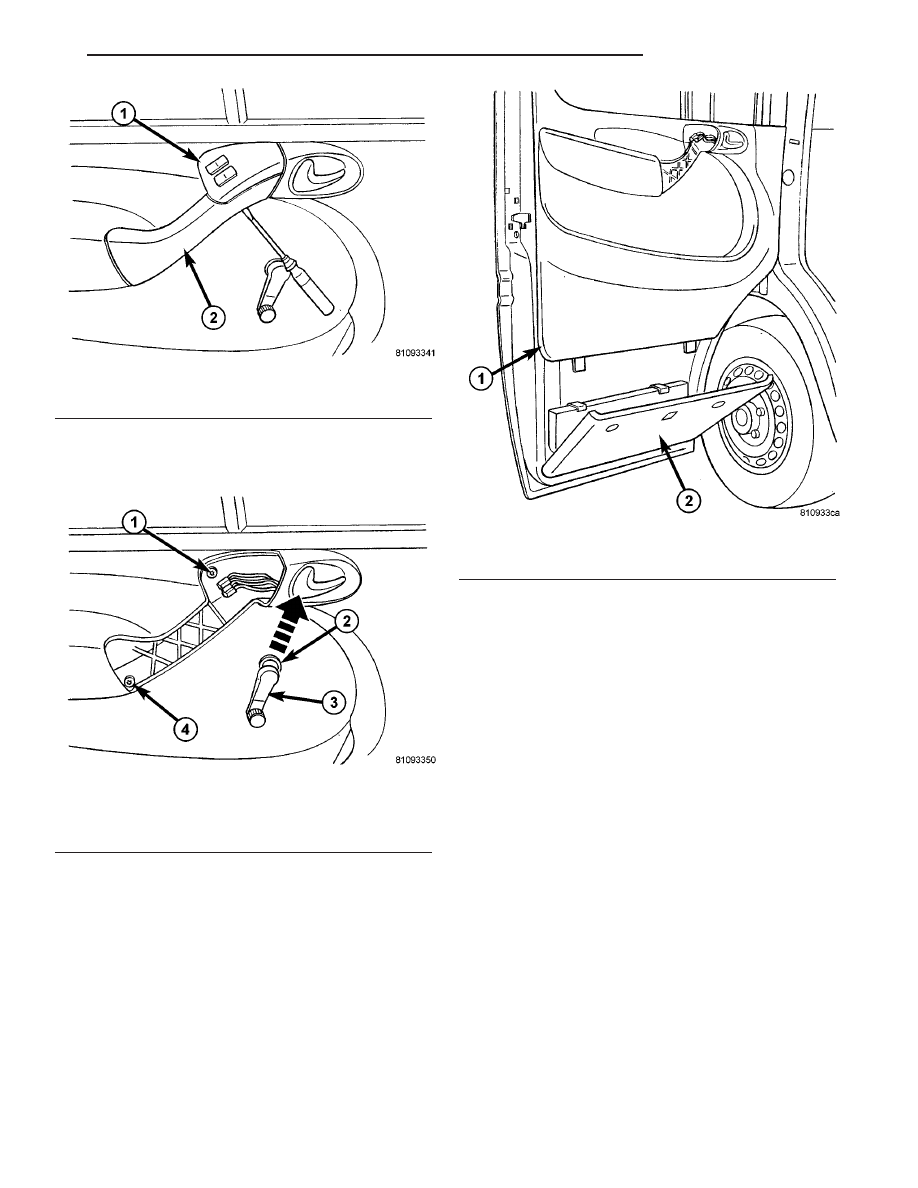

Fig. 17 TRIM PANEL HANDLE

1 - SWITCH BEZEL
2 - HANDLE COVER

Fig. 18 TRIM PANEL FASTENERS

1 - UPPER SCREW
2 - WINDOW CRANK MOUNTING RING
3 - WINDOW CRANK
4 - LOWER SCREW

Fig. 19 TRIM PANEL

1 - TRIM PANEL
2 - DOOR POCKET

VA

DOOR - FRONT

23 - 19

(8) Slightly pull door trim upward and swing away

slightly.

(9) Unlock retainer clip and disconnect control

cable. (Fig. 21)

(10) Remove trim panel.

INSTALLATION

(1) Position trim panel and connect control cable.
(2) Install trim panel.

(3) Position window frame molding and seat clips

fully.

(4) Close pocket door.
(5) Install window crank and mounting ring, if

equipped.

(6) Install handle screws.
(7) Connect electrical connectors and install switch

bezel.

(8) Install handle cover.
(9) Connect battery negative cable.

WINDOW REGULATOR -
POWER

REMOVAL

(1) Lower front window approximately 2 cm (3/4

in.).

(2) Disconnect and isolate battery negative cable.
(3) Remove door trim panel. (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - REMOVAL)

(4) Disconnect electrical connector. (Fig. 22)

(5) Using wood wedge, tape or equivalent, secure

glass in the up position. (Fig. 23)

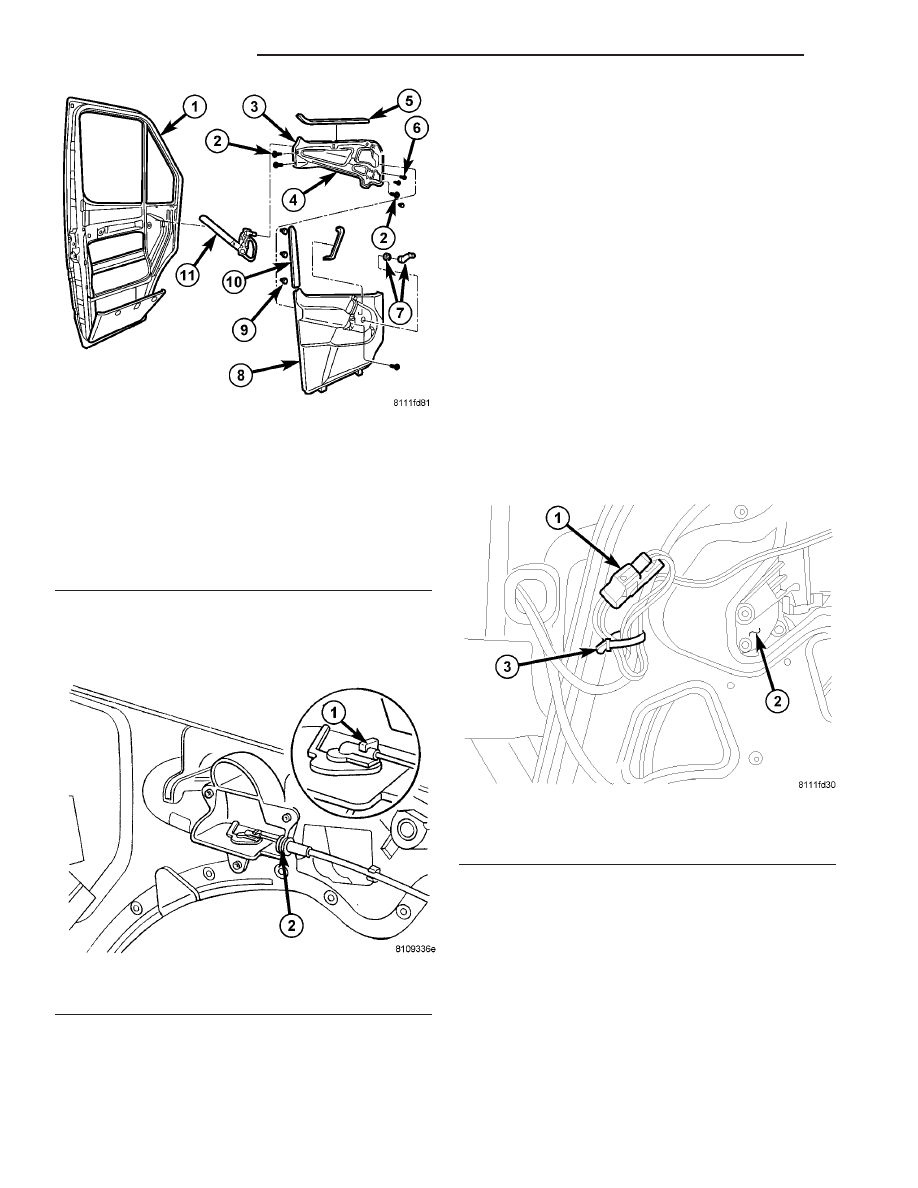

Fig. 20 MANUAL REGULATOR ASSEMBLY

1 - DOOR
2 - CARRIER PLATE BOLTS
3 - CARRIER PLATE
4 - REGULATOR ASSEMBLY
5 - SEALING STRIP
6 - REGULATOR RIVETS (4)
7 - WINDOW CRANK/TRIM RING
8 - TRIM PANEL
9 - CLIPS
10 - WINDOW FRAME MOLDING
11 - REGULATOR

Fig. 21 CONTROL CABLE

1 - RETAINER CLIP
2 - CONTROL CABLE MOUNTING

Fig. 22 ELECTRICAL CONNECTOR

1 - ELECTRICAL CONNECTOR
2 - REGULATOR MOTOR
3 - WIRE TIE

23 - 20

DOOR - FRONT

VA

(6) Remove tape securing wire harness to regula-

tor assembly. (Fig. 24)

(7) Remove carrier plate bolts.
(8) Disengage lift arm from glass guide rail and

remove regulator assembly. (Fig. 25)

(9) Remove four rivets attaching regulator to car-

rier plate and remove regulator.

INSTALLATION

(1) Install regulator onto carrier plate and install

new rivets.

(2) Install regulator lift arm into glass guide rail

and install regulator assembly.

(3) Install carrier bolts and tighten to 10 N·m (89

in. lbs.).

(4) Replace tape securing wire harness to regulator

assembly.

(5) Remove glass support.
(6) Connect the electrical connector.
(7) Connect battery negative cable.
(8) Verify correct window operation.
(9) Install trim panel. (Refer to 23 - BODY/DOOR -

FRONT/TRIM PANEL - INSTALLATION)

WINDOW REGULATOR - MAN-
UAL

REMOVAL

(1) Disconnect and isolate battery negative cable.
(2) Remove door trim panel. (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - REMOVAL)

(3) Using wood wedge, tape or equivalent, secure

glass in the up position. (Fig. 26)

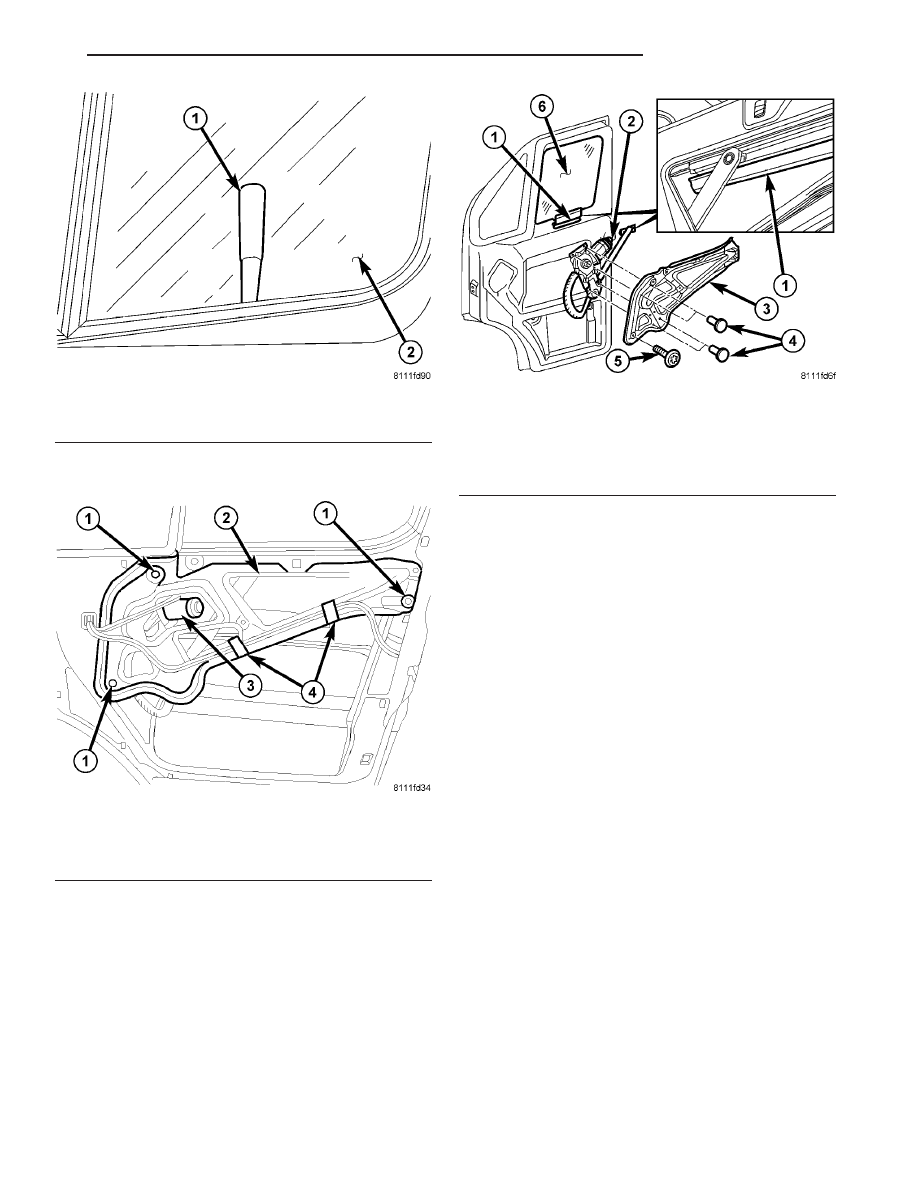

Fig. 23 GLASS SUPPORT

1 - WOOD WEDGE (or equivalent)
2 - WINDOW GLASS

Fig. 24 REGULATOR ASSEMBLY MOUNTING

1 - CARRIER PLATE BOLTS (3)
2 - CARRIER PLATE
3 - REGULATOR MOTOR
4 - TAPE

Fig. 25 REGULATOR ASSEMBLY

1 - GUIDE RAIL
2 - REGULATOR
3 - CARRIER PLATE
4 - RIVETS (4)
5 - CARRIER PLATE BOLTS (3)
6 - WINDOW GLASS

VA

DOOR - FRONT

23 - 21
