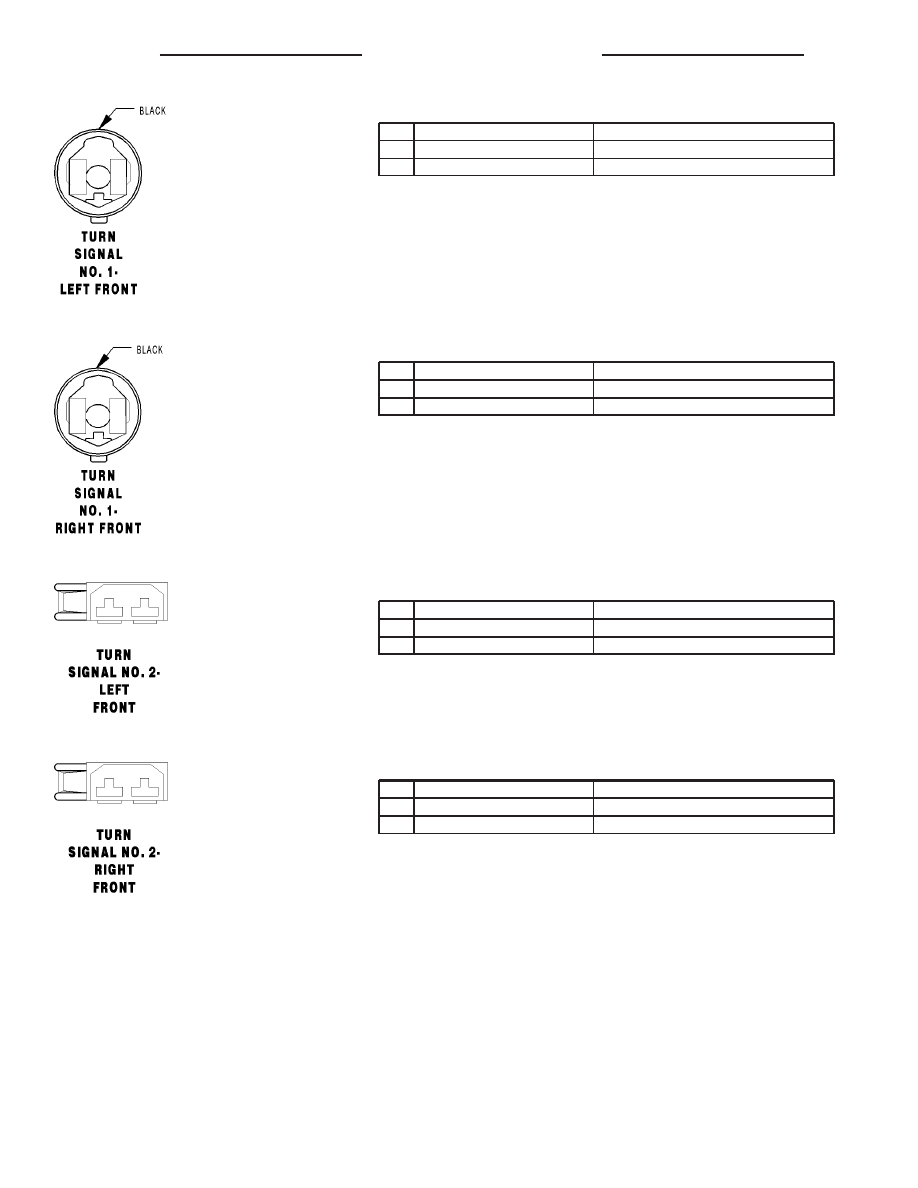

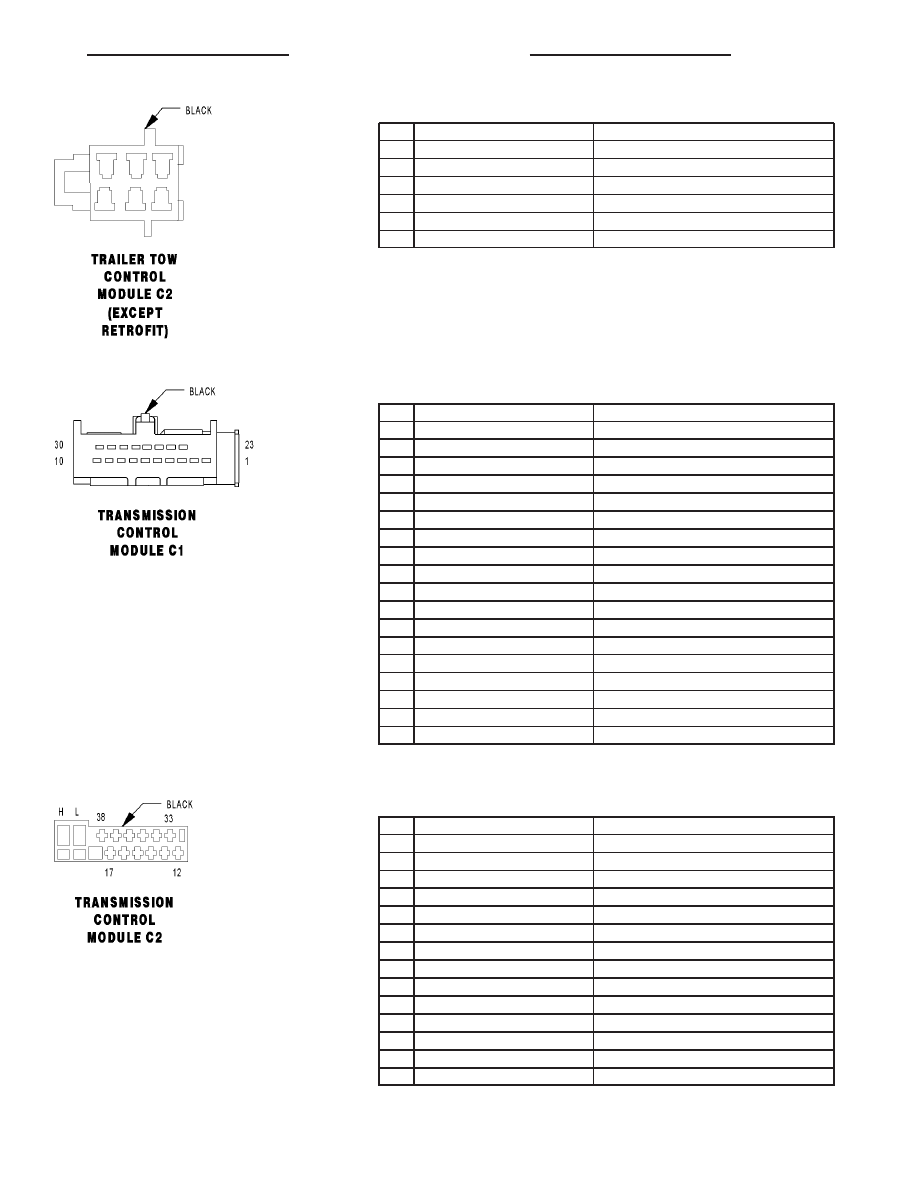

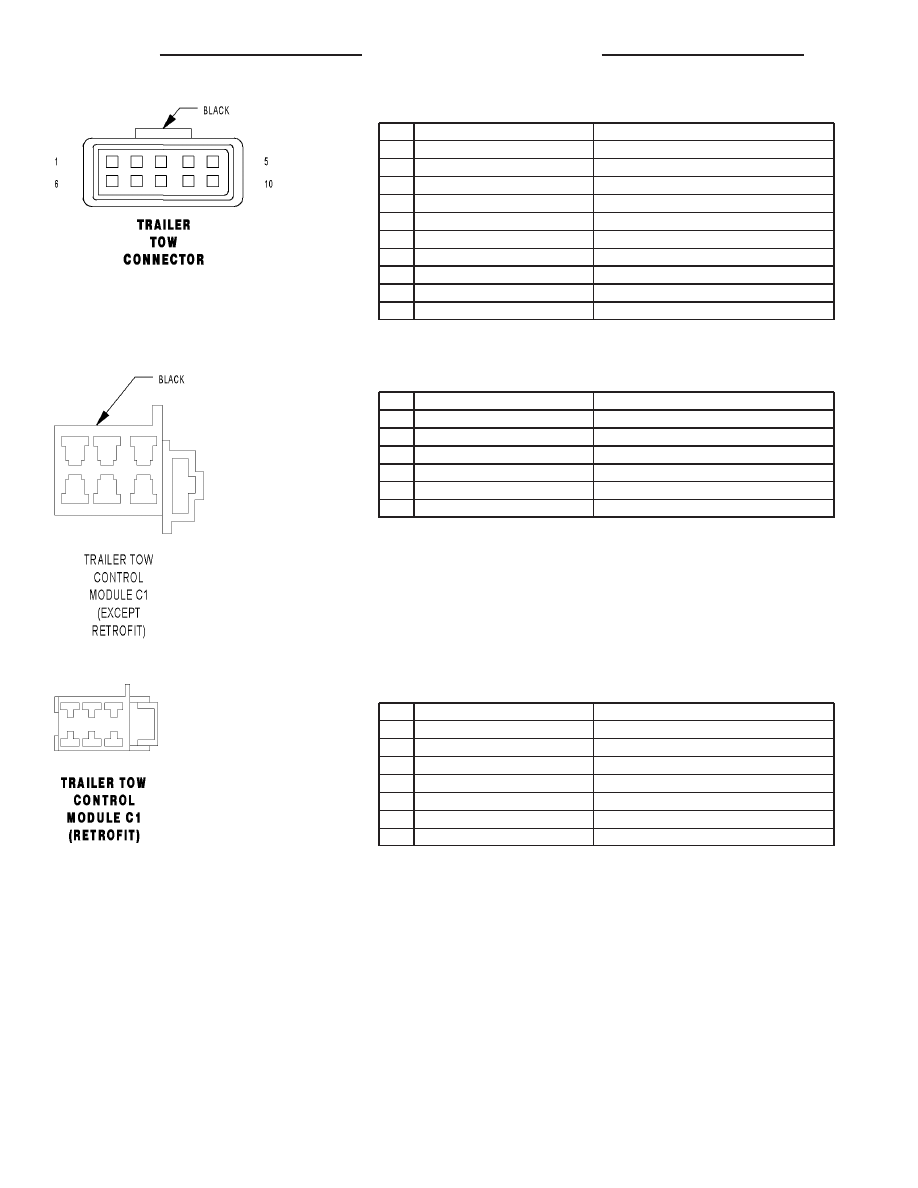

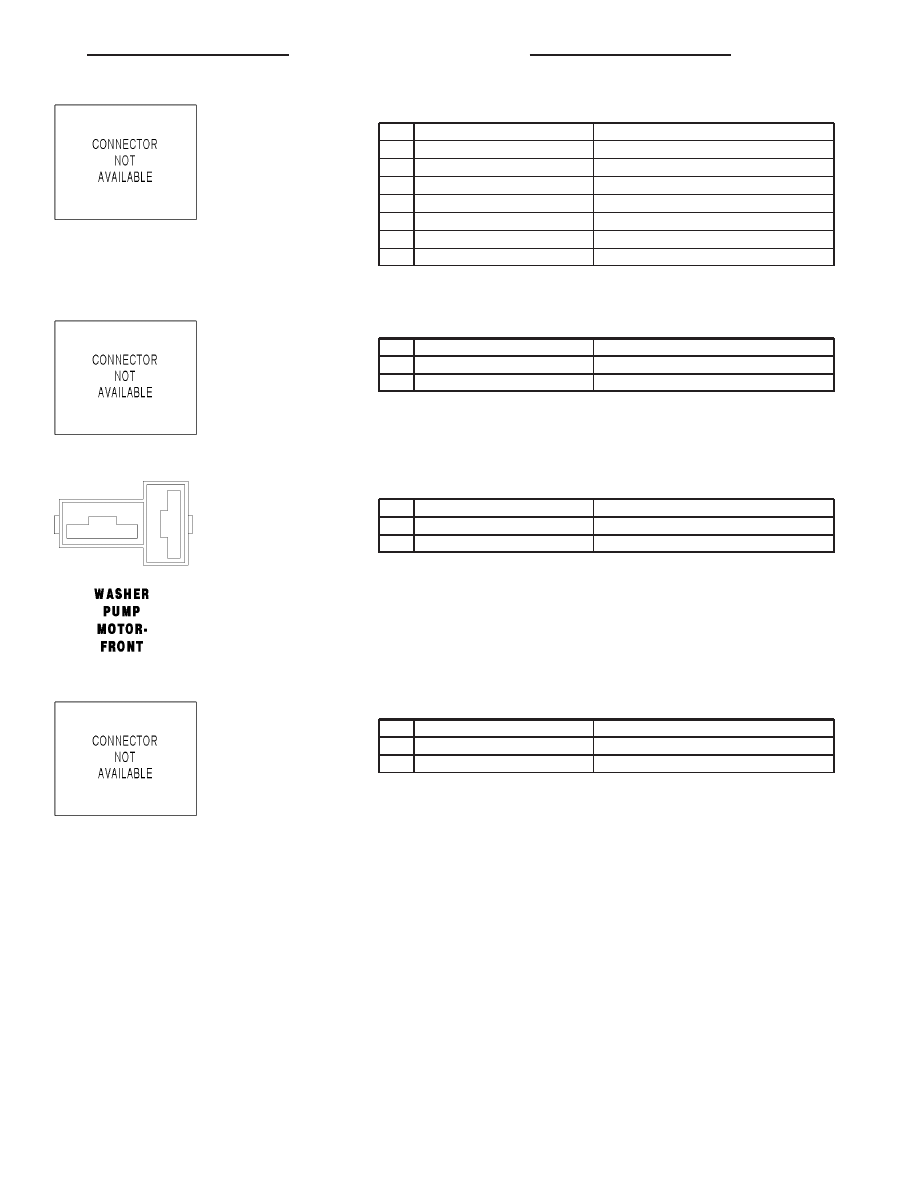

TRAILER TOW CONNECTOR - BLACK CAV CIRCUIT FUNCTION 1 - - 2 16BK/DG/GY STOP/TURN SIGNAL-RIGHT 3 16BK/RD BACK-UP LAMP 4 14RD FUSED B(+) 5 16GY/RD RIGHT LAMP RELAY OUTPUT 6 - - 7 14RD/BK ELECTRIC BRAKES 8 14BR GROUND 9 - - 10 16BK/RD/WT STOP/TURN SIGNAL-LEFT TRAILER TOW CONTROL MODULE C1 (EXCEPT RETROFIT) - BLACK CAV CIRCUIT FUNCTION A - - B - - C 16BK/RD/WT STOP/TURN SIGNAL-LEFT D 16BK/DG/GY STOP/TURN SIGNAL-RIGHT E - - F 14RD/BK ELECTRIC BRAKES TRAILER TOW CONTROL MODULE C1 (RETROFIT) CAV CIRCUIT FUNCTION 2 16BK/DG/GY STOP/TURN SIGNAL-RIGHT 5 16BK/RD/WT STOP/TURN SIGNAL-LEFT 8 14RD FUSED B(+) 11 16BK/WT LEFT TURN SIGNAL 14 16BK/RD BRAKE LAMP SWITCH OUTPUT 17 16BR GROUND 20 16BK/DG RIGHT TURN SIGNAL 8W - 80 - 80 8W-80 CONNECTOR PIN-OUTS VA |
