Dodge Sprinter. Manual - part 190

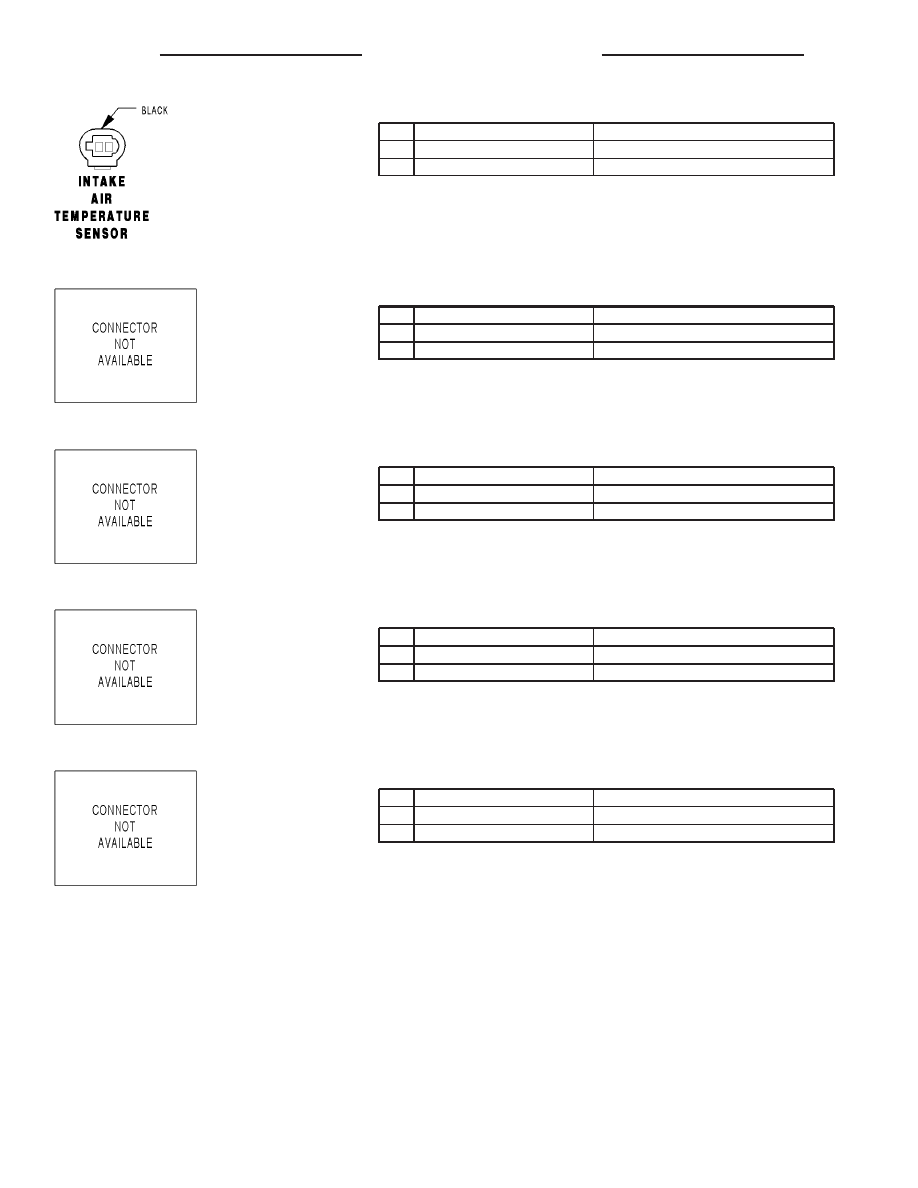

INTAKE AIR TEMPERATURE SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

18BR/DG

INTAKE AIR TEMPERATURE SENSOR GROUND

2

18DG/WT

INTAKE AIR TEMPERATURE SENSOR SIGNAL

INTERIOR LAMP NO. 1

CAV

CIRCUIT

FUNCTION

1

16DG

INTERIOR LAMPS DRIVER

2

16BR

GROUND

INTERIOR LAMP NO. 2

CAV

CIRCUIT

FUNCTION

1

16DG

INTERIOR LAMPS DRIVER

2

16BR

GROUND

INTERIOR LAMP NO. 3

CAV

CIRCUIT

FUNCTION

1

16DG

INTERIOR LAMPS DRIVER

2

16BR

GROUND

INTERIOR LAMP NO. 4

CAV

CIRCUIT

FUNCTION

1

16DG

INTERIOR LAMPS DRIVER

2

16BR

GROUND

8W - 80 - 56

8W-80 CONNECTOR PIN-OUTS

VA

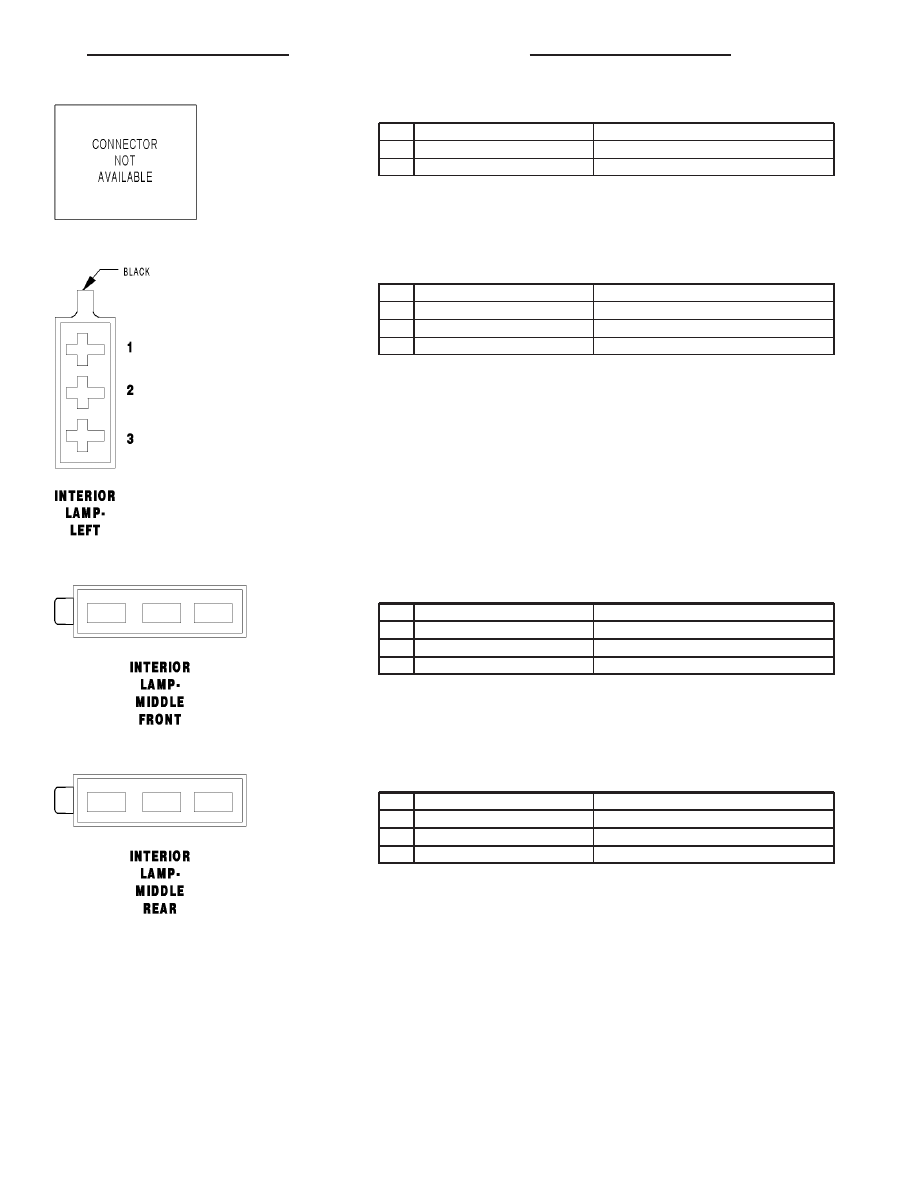

INTERIOR LAMP NO. 5

CAV

CIRCUIT

FUNCTION

1

16DG

INTERIOR LAMPS DRIVER

2

16BR

GROUND

INTERIOR LAMP-LEFT - BLACK

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16RD/YL

FUSED B(+)

3

16BR/WT

DOOR AJAR SWITCH SENSE

INTERIOR LAMP-MIDDLE FRONT

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16RD/YL

FUSED B(+)

3

16BR/WT

DOOR AJAR SWITCH SENSE

INTERIOR LAMP-MIDDLE REAR

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16RD/YL

FUSED B(+)

3

16BR/WT

DOOR AJAR SWITCH SENSE

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 57

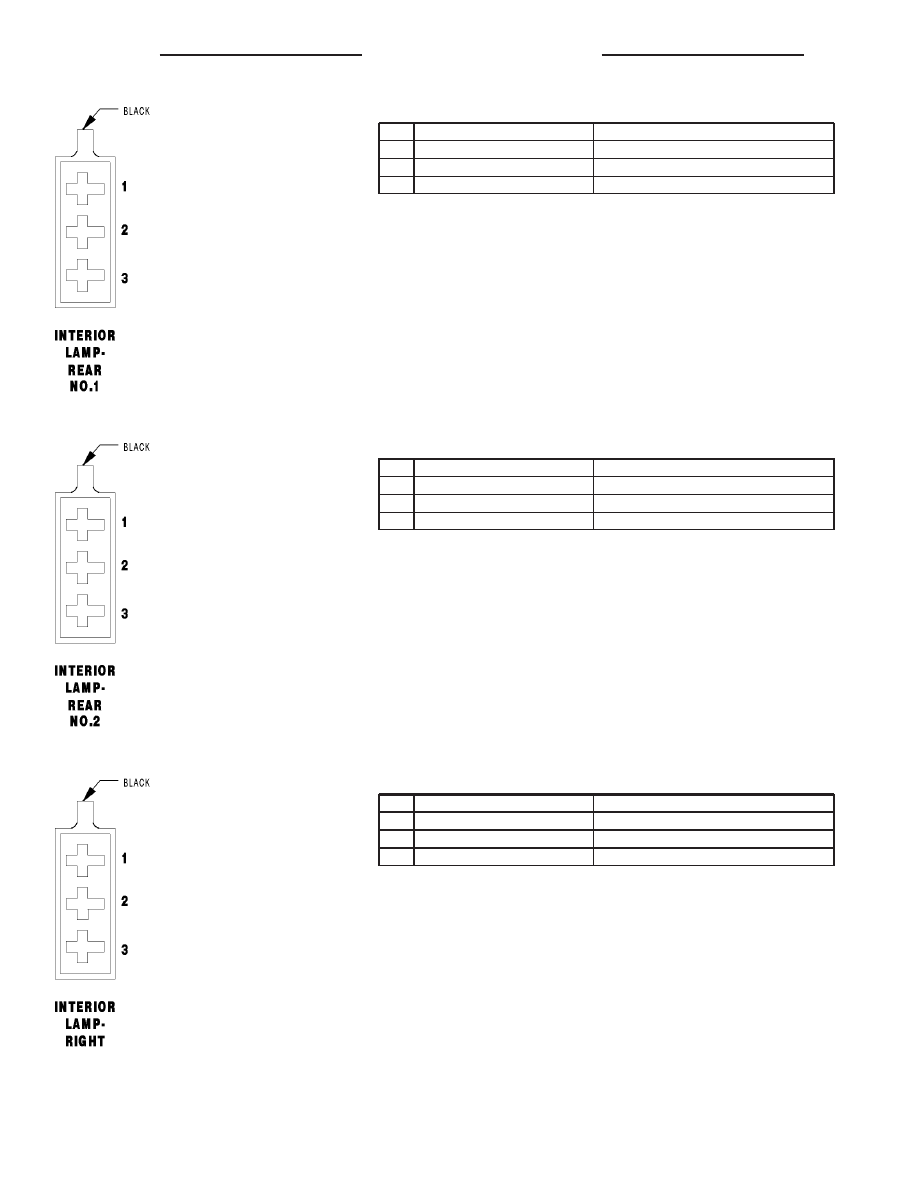

INTERIOR LAMP-REAR NO. 1 - BLACK

CAV

CIRCUIT

FUNCTION

1

16RD/YL

FUSED B(+)

2

16BR/WT

DOOR AJAR SWITCH SENSE

3

-

-

INTERIOR LAMP-REAR NO. 2 - BLACK

CAV

CIRCUIT

FUNCTION

1

16BR/WT

GROUND

2

16RD/YL

FUSED B(+)

3

16BR/WT

DOOR AJAR SWITCH SENSE

INTERIOR LAMP-RIGHT - BLACK

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16RD/YL

FUSED B(+)

3

16BR/WT

DOOR AJAR SWITCH SENSE

8W - 80 - 58

8W-80 CONNECTOR PIN-OUTS

VA

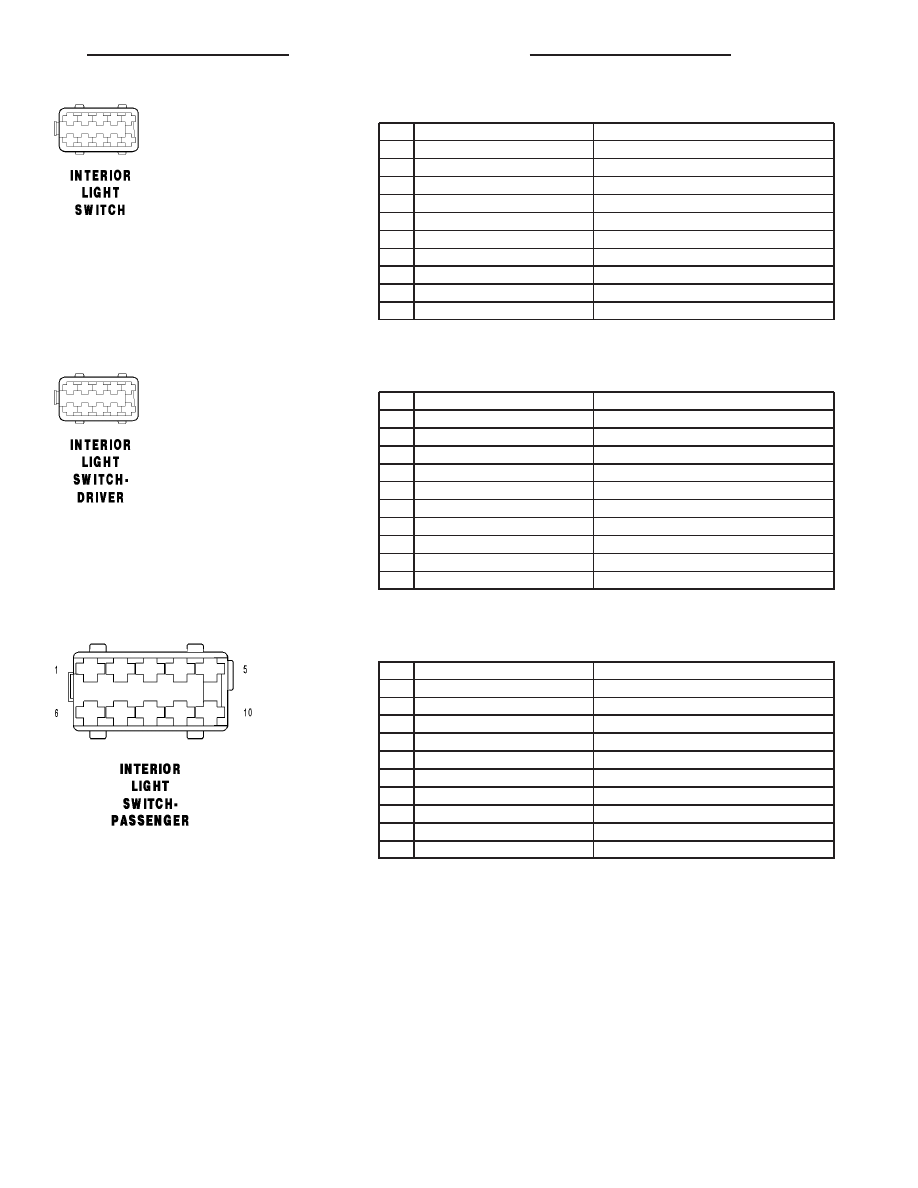

INTERIOR LIGHT SWITCH

CAV

CIRCUIT

FUNCTION

1

16GY/DG/RD

LAMP DRIVER

2

-

-

3

16RD/YL

FUSED B(+)

4

-

-

5

-

-

6

-

-

7

16YL

INTERIOR LIGHT SWITCH OUTPUT

8

-

-

9

16DG

INTERIOR LAMPS DRIVER

10

16BR

GROUND

INTERIOR LIGHT SWITCH-DRIVER

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

16RD/YL

FUSED B(+)

4

-

-

5

-

-

6

-

-

7

16YL

INTERIOR LIGHT SWITCH OUTPUT

8

-

-

9

-

-

10

-

-

INTERIOR LIGHT SWITCH-PASSENGER

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

16RD/YL

FUSED B(+)

4

-

-

5

-

-

6

-

-

7

16YL

INTERIOR LIGHT SWITCH OUTPUT

8

-

-

9

-

-

10

-

-

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 59
