ENGINE CONTROL MODULE C2 (EXCEPT OBD) - BLACK

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

18BR/WT

HIGH IDLE ON SIGNAL

4

-

-

5

-

-

6

-

-

7

18BR/DG

KICKDOWN SWITCH SIGNAL

8

-

-

9

18BR

SENSOR GROUND

10

-

-

11

20DG/WT

CAN C BUS (+)

12

20DG

CAN C BUS (-)

13

18BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

14

18DG

ACCEL/SET SIGNAL

15

-

-

16

18YL

DECEL/SET SIGNAL

17

20DG

ENHANCED ACCIDENT REPORT DRIVER

18

-

-

19

18RD

S/C SWITCH 12 VOLT SUPPLY

20

18BL

RESUME SIGNAL

21

18BK

VERIFICATION SIGNAL

22

18GY

OFF SIGNAL

23

-

-

24

-

-

8W - 80 - 40

8W-80 CONNECTOR PIN-OUTS

VA

ENGINE CONTROL MODULE C2 (OBD)

CAV

CIRCUIT

FUNCTION

1

16BK/RD

FUSED ENGINE CONTROL RELAY OUTPUT

2

14BR

GROUND

3

14BK/BL

FUSED ENGINE CONTROL RELAY OUTPUT

4

14BR

GROUND

5

14BK/BL

FUSED ENGINE CONTROL RELAY OUTPUT

6

14BR

GROUND

7

18RD

S/C SWITCH 12 VOLT SUPPLY

8

18BR/WT

HIGH IDLE ON SIGNAL

10

18WT/RD

BOOST PRESSURE SENSOR 5 VOLT SUPPLY

11

18WT/DG

BOOST PRESSURE SENSOR SIGNAL

12

18BR/WT

SENSOR GROUND

13

18GY/DG

ACCEL PEDAL POSITION SENSOR SIGNAL NO. 2

14

18BR/GY

ACCEL PEDAL POSITION SENSOR GROUND NO. 2

17

18BR/DG

KICKDOWN SWITCH SIGNAL

18

20DG/YL

ENGINE RPM

19

18BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

24

18BL/RD

ACCEL PEDAL POSITION SENSOR 5 VOLT SUPPLY

25

18BL/DG

ACCEL PEDAL POSITION SENSOR SIGNAL NO. 1

26

18BR/BL

ACCEL PEDAL POSITION SENSOR GROUND NO. 1

28

18BR/DG

INTAKE AIR TEMPERATURE SENSOR GROUND

31

20BL/YL

K-ECM

32

20DG

ENHANCED ACCIDENT REPORT DRIVER

36

18VT

IGNITION SWITCH OUTPUT (START)

37

18DG

ACCEL/SET SIGNAL

38

18BK

VERIFICATION SIGNAL

42

18DG/WT

INTAKE AIR TEMPERATURE SENSOR SIGNAL

43

18BK/RD

GLOW PLUG MODULE CONTROL

44

18YL/BL

ENGINE CONTROL RELAY CONTROL

50

18YL

DECEL/SET SIGNAL

51

18GY

OFF SIGNAL

52

18BL

RESUME SIGNAL

53

20DG/WT

CAN C BUS (+)

54

20DG

CAN C BUS (-)

55

18BR/RD

FUEL PUMP RELAY CONTROL

58

18VT/DG

STARTER MOTOR RELAY CONTROL

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41

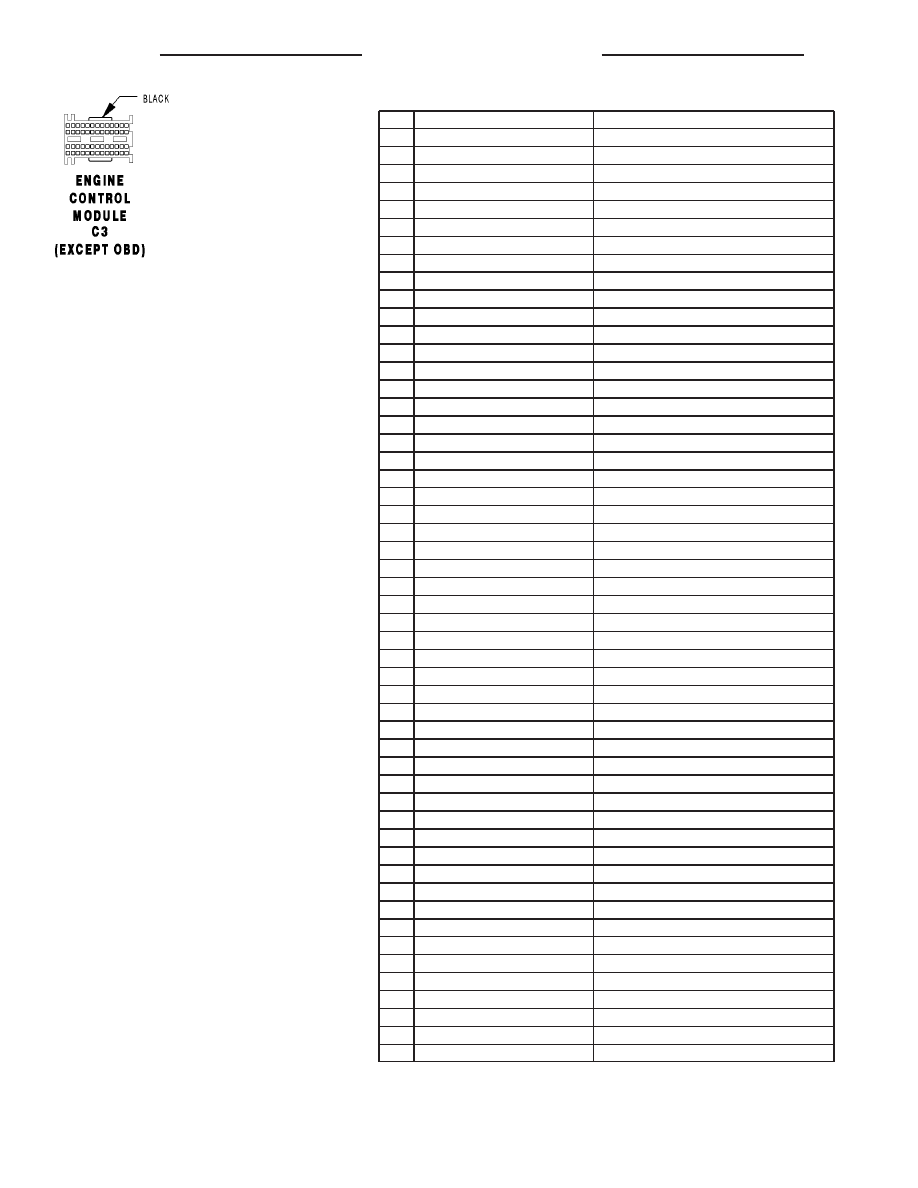

ENGINE CONTROL MODULE C3 (EXCEPT OBD) - BLACK

CAV

CIRCUIT

FUNCTION

1

18BR/DG

INTAKE AIR TEMPERATURE SENSOR GROUND

2

-

-

3

-

-

4

-

-

5

18BL/RD

ACCEL PEDAL POSITION SENSOR 5 VOLT SUPPLY

6

18WT/DG

BOOST PRESSURE SENSOR SIGNAL

7

20BR/YL

MASS AIR FLOW SENSOR GROUND

8

18BR/GY

ACCEL PEDAL POSITION SENSOR GROUND NO. 2

9

18GY/DG

ACCEL PEDAL POSITION SENSOR SIGNAL NO. 2

10

18BL/DG

ACCEL PEDAL POSITION SENSOR SIGNAL NO. 1

11

-

-

12

18DG/WT

INTAKE AIR TEMPERATURE SENSOR SIGNAL

13

-

-

14

-

-

15

-

-

16

-

-

17

18WT/RD

BOOST PRESSURE SENSOR 5 VOLT SUPPLY

18

20YL/DG

MASS AIR FLOW SENSOR SIGNAL

19

20BR/BK

MASS AIR FLOW SENSOR 5 VOLT SUPPLY

20

18VT

IGNITION SWITCH OUTPUT (START)

21

-

-

22

18BR/WT

BOOST PRESSURE SENSOR GROUND

23

18BR/BL

ACCEL PEDAL POSITION SENSOR GROUND NO. 1

24

-

-

25

18BK/RD

GLOW PLUG MODULE CONTROL

26

-

-

27

-

-

28

20BL/YL

K-ECM

29

-

-

30

18RD/BL

STARTER MOTOR RELAY 12 VOLT SUPPLY

31

-

-

32

-

-

33

20YL/RD

MASS AIR FLOW SENSOR 12 VOLT SUPPLY

34

-

-

35

20BR

BOOST PRESSURE SOLENOID 12 VOLT SUPPLY

36

-

-

37

-

-

38

-

-

39

-

-

40

20DG/YL

ENGINE RPM

41

-

-

42

-

-

43

18VT/DG

STARTER MOTOR RELAY CONTROL

44

-

-

45

-

-

46

18YL/BL

ENGINE CONTROL RELAY CONTROL

47

-

-

48

20WT

BOOST PRESSURE SOLENOID CONTROL

49

-

-

50

-

-

51

-

-

52

-

-

8W - 80 - 42

8W-80 CONNECTOR PIN-OUTS

VA

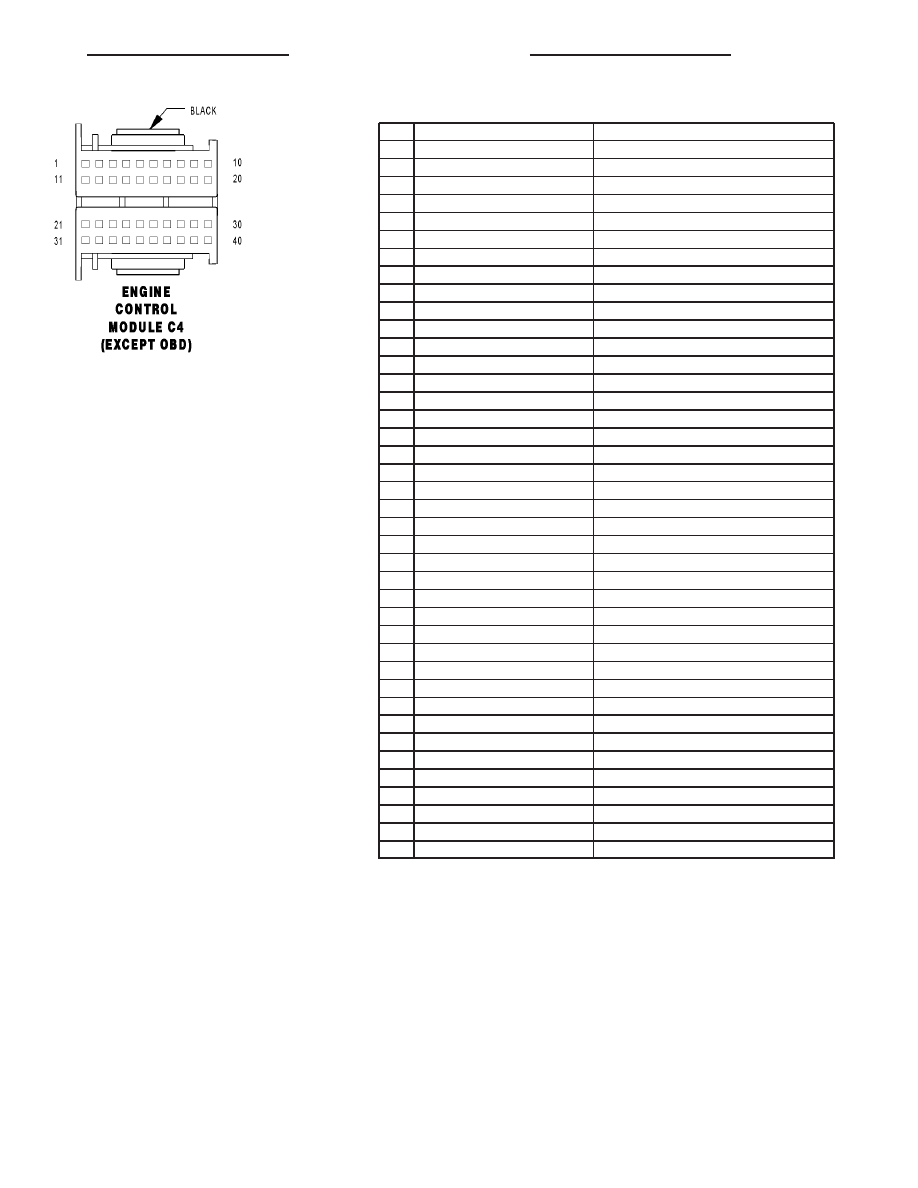

ENGINE CONTROL MODULE C4 (EXCEPT OBD) - BLACK

CAV

CIRCUIT

FUNCTION

1

-

-

2

20BR/DG

CAMSHAFT POSITION SENSOR GROUND

3

20YL/GY

CAMSHAFT POSITION SENSOR SIGNAL

4

20BR/GY

FUEL PRESSURE SENSOR GROUND

5

-

-

6

-

-

7

18GY/YL

LOW FUEL PRESSURE SENSOR GROUND

8

18GY/DG

LOW FUEL PRESSURE SENSOR 5 VOLT SUPPLY

9

-

-

10

18BR/RD

WATER IN FUEL SENSOR 12 VOLT SUPPLY

11

18BK/YL

WATER IN FUEL SENSOR GROUND

12

18RD/BL

CAMSHAFT POSITION SENSOR 12 VOLT SUPPLY

13

20RD/DG

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

14

20DG/VT

FUEL PRESSURE SENSOR SIGNAL

15

20GY/BL

ENGINE OIL SENSOR SIGNAL

16

-

-

17

20BR/BK

SENSOR GROUND

18

20RD/YL

ENGINE OIL SENSOR 5 VOLT SUPPLY

19

-

-

20

-

-

21

20BK/WT

FUEL PRESSURE SOLENOID CONTROL

22

18RD/BK

FUEL SHUTDOWN SOLENOID 12 VOLT SUPPLY

23

-

-

24

-

-

25

-

-

26

20DG

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

27

20BR/WT

ENGINE COOLANT TEMPERATURE SENSOR GROUND

28

-

-

29

-

-

30

18DG/BK

FUEL TEMPERATURE SENSOR GROUND

31

20RD/WT

FUEL PRESSURE SOLENOID 12 VOLT SUPPLY

32

20BR/YL

FUEL SHUTDOWN SOLENOID CONTROL

33

-

-

34

18BR

WATER IN FUEL SENSOR SIGNAL

35

-

-

36

20DG/RD

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

37

20DG/WT

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

38

18GY/RD

LOW FUEL PRESSURE SENSOR SIGNAL

39

18BL/GY

FUEL TEMPERATURE SENSOR SIGNAL

40

20RD/YL

EGR VALVE CONTROL

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43
