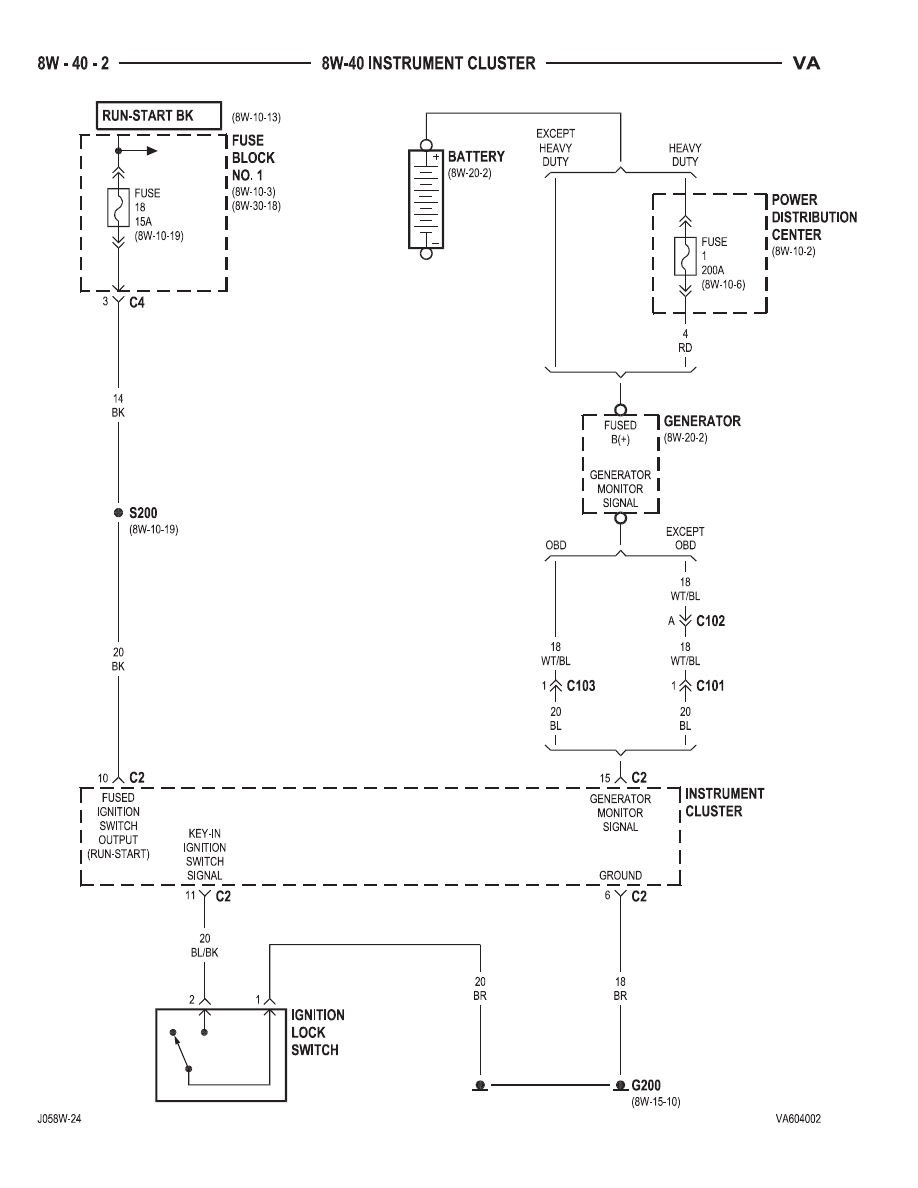

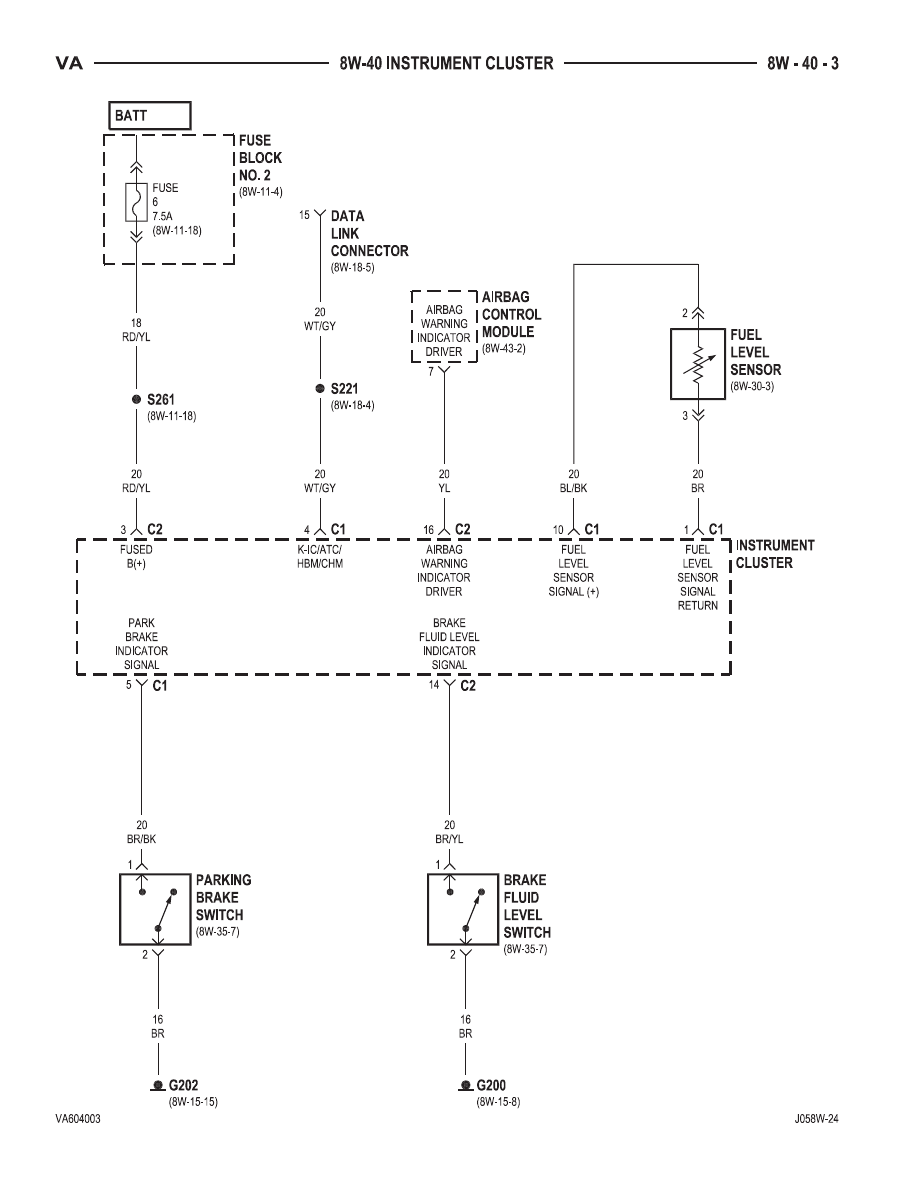

8W-40 INSTRUMENT CLUSTER

Component

Page

Airbag Control Module . . . . . . . . . . . . . . . . 8W-40-3
Ambient Temperature Sensor . . . . . . . . . . . 8W-40-8
Automatic Temperature

Control Module . . . . . . . . . . . . . . . . . . 8W-40-4, 8

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-2
Brake Fluid Level Switch . . . . . . . . . . . . . . 8W-40-3
Brake Wear Sensor-Left Front . . . . . . . . . . 8W-40-5
Brake Wear Sensor-Left Rear . . . . . . . . . . . 8W-40-5
Brake Wear Sensor-Right Front . . . . . . . . . 8W-40-5
Brake Wear Sensor-Right Rear . . . . . . . . . 8W-40-5
Courtesy Lamp-Driver Door . . . . . . . . . . . . 8W-40-6
Courtesy Lamp-Passenger Door . . . . . . . . . 8W-40-6
D+ Relay No. 1 . . . . . . . . . . . . . . . . . . . . . . 8W-40-8
Data Link Connector . . . . . . . . . . . . . . . . . 8W-40-3
Dome Lamp . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-6
Door Jamb Switch-Driver . . . . . . . . . . . . . . 8W-40-6
Door Jamb Switch-Passenger . . . . . . . . . . . 8W-40-6
Engine Coolant Level Switch . . . . . . . . . . . 8W-40-7
Fuel Level Sensor . . . . . . . . . . . . . . . . . . . . 8W-40-3
Fuse 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-2
Fuse 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-3
Fuse 18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-2

Component

Page

Fuse Block No. 1 . . . . . . . . . . . . . . . . . . . . 8W-40-2
Fuse Block No. 2 . . . . . . . . . . . . . . . . . . . . 8W-40-3
G100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-7
G200 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-2, 3, 5
G202 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-3, 7, 8
G300 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-5
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-2
Headlamp Assembly-Left . . . . . . . . . . . . . . 8W-40-7
Headlamp Assembly-Right . . . . . . . . . . . . . 8W-40-7
Ignition Lock Switch . . . . . . . . . . . . . . . . . 8W-40-2
Instrument Cluster . . . . . . . 8W-40-2, 3, 4, 5, 6, 7, 8
Parking Brake Switch . . . . . . . . . . . . . . . . 8W-40-3
Power Distribution Center . . . . . . . . . . . . . 8W-40-2
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-8
Seat Belt Switch . . . . . . . . . . . . . . . . . . . . . 8W-40-7
Security System Module . . . . . . . . . . . . . . . 8W-40-6
Sentry Key Remote Entry Module . . . . . . . 8W-40-4
Turn Signal/Anti-Theft Alarm Relay-Left . . 8W-40-8
Turn Signal/Anti-Theft Alarm Relay-

Right . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-8

VA

8W-40 INSTRUMENT CLUSTER

8W - 40 - 1
