Dodge Sprinter. Manual - part 13

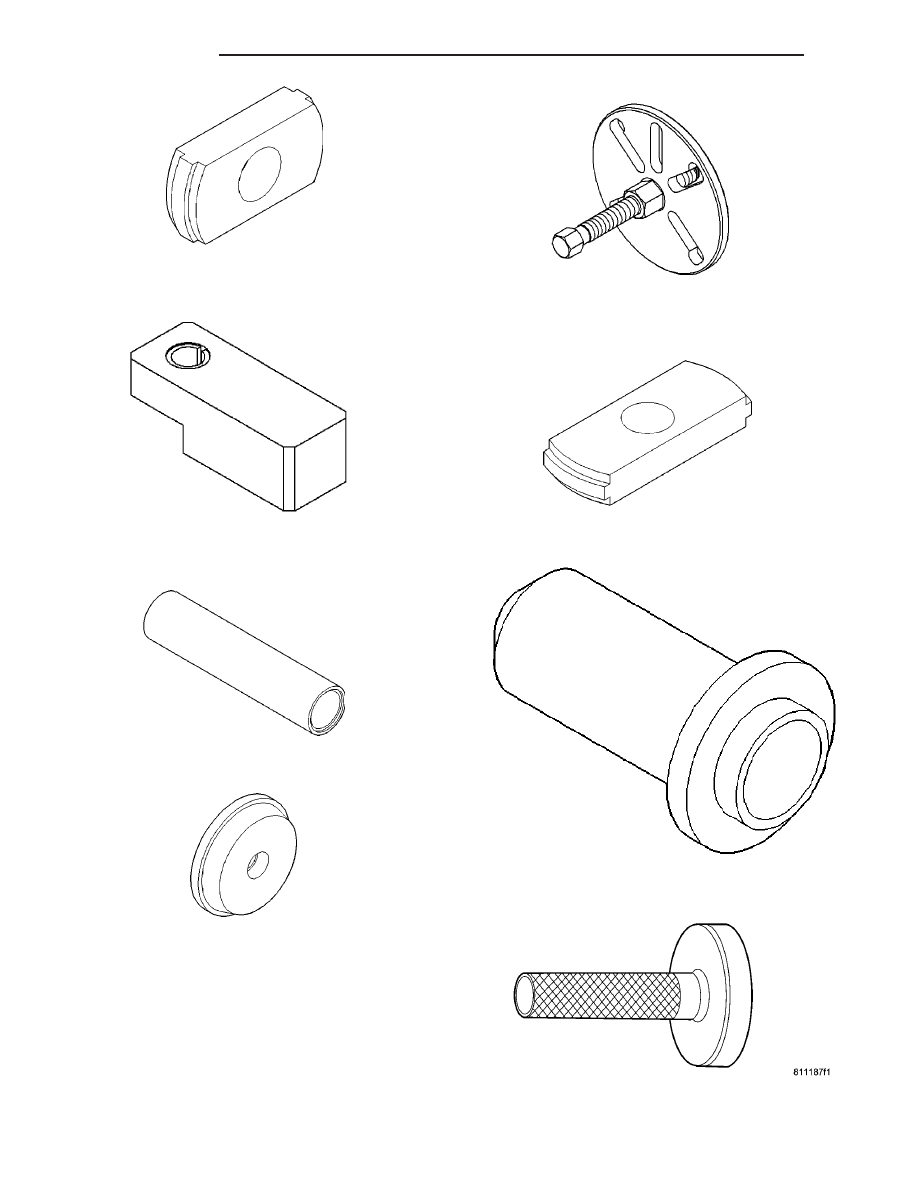

REMOVER D-103

SCOOTER BLOCK D-115-2A

INSTALLER 6448A

INSTALLER 8617

FLANGE PULLER 8992

REMOVER 9084

INSTALLER 9275

INSTALLER 9276

3 - 20

REAR AXLE

VA

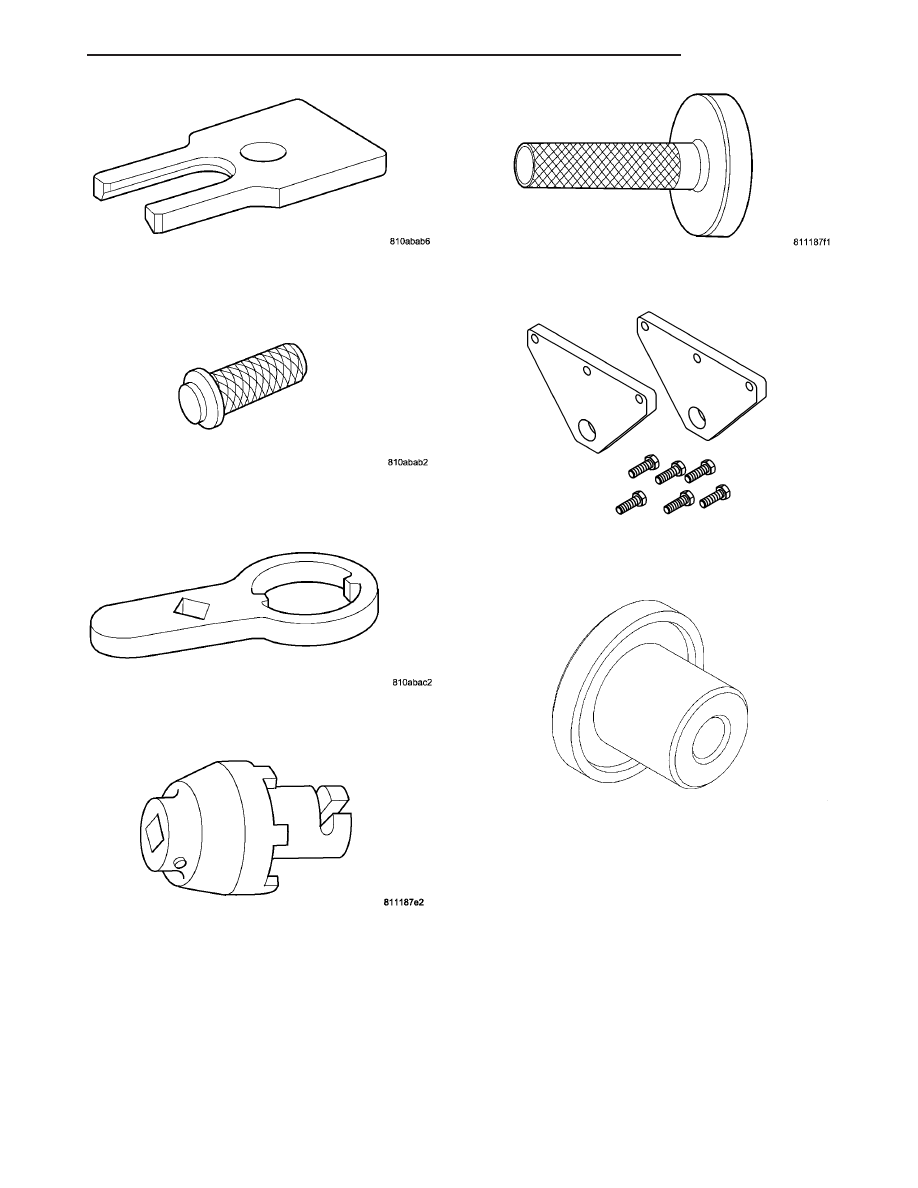

PLATE 9277

INSTALLER 9278

WRENCH 9279

WRENCH 9290

INSTALLER 9291

SPREADER ADAPTERS 9317

INSTALLER 9523

VA

REAR AXLE

3 - 21

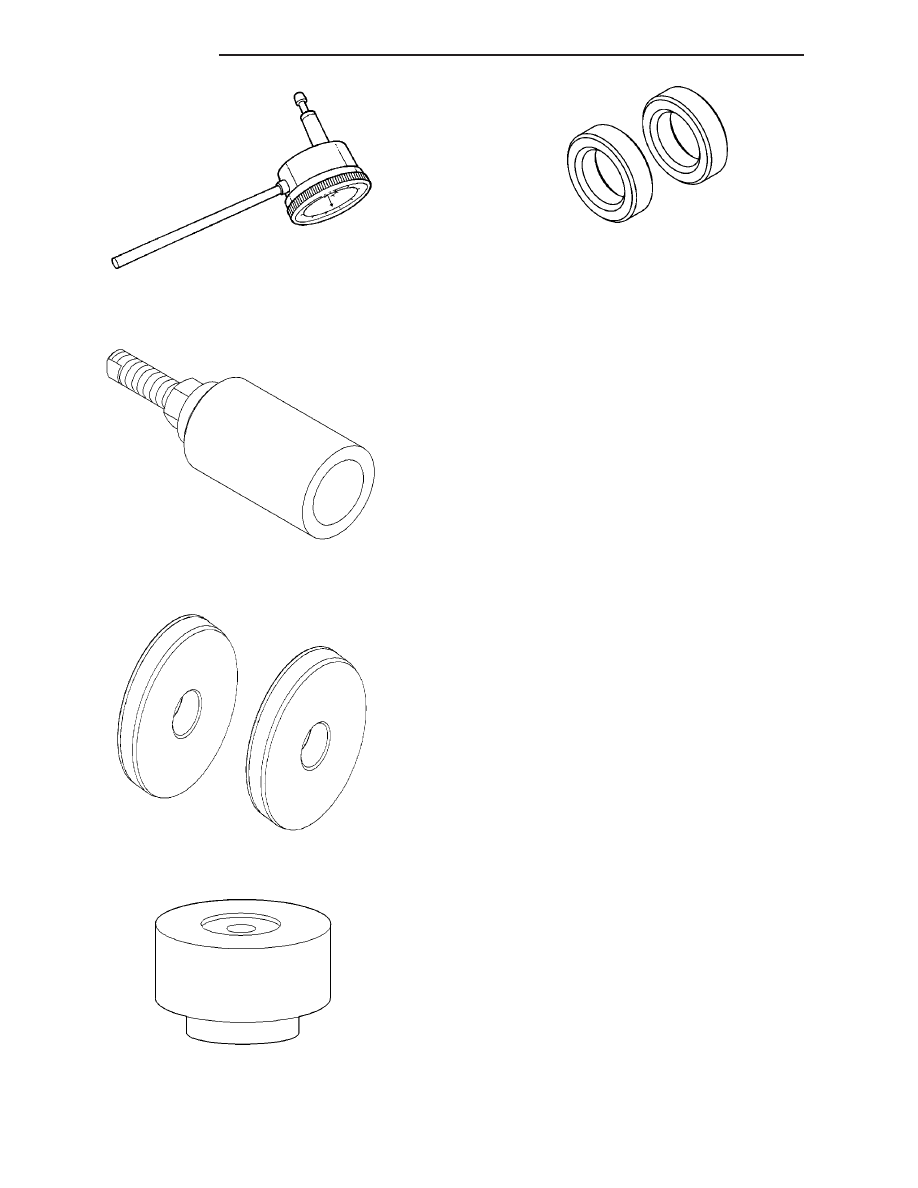

DIAL INDICATOR 9524

INSTALLER 9548

ARBOR DISC 9571

PINION BLOCK 9572

DUMMY BEARING 9573

3 - 22

REAR AXLE

VA

SHAFT - AXLE SINGLE REAR WHEEL

REMOVAL-SINGLE REAR WHEEL

(1) Remove wheels.
(2) Detach front brake cable.
(3) Pull ABS sensor (18) together with clamp bush-

ing (19) out of bearing cap (Fig. 6).

(4) Remove brake caliper (16) and disk (10) at rear

axle (14). Attach brake caliper with lines connected
in wheel house.

(5) Remove brake shoes (2) of parking brake.
(6) Remove brake control cable lock.
(7) Remove bearing cap bolts (17) and pull axle

shaft out of axle tube (1) (Fig. 6).

(8) Remove seal/gasket.

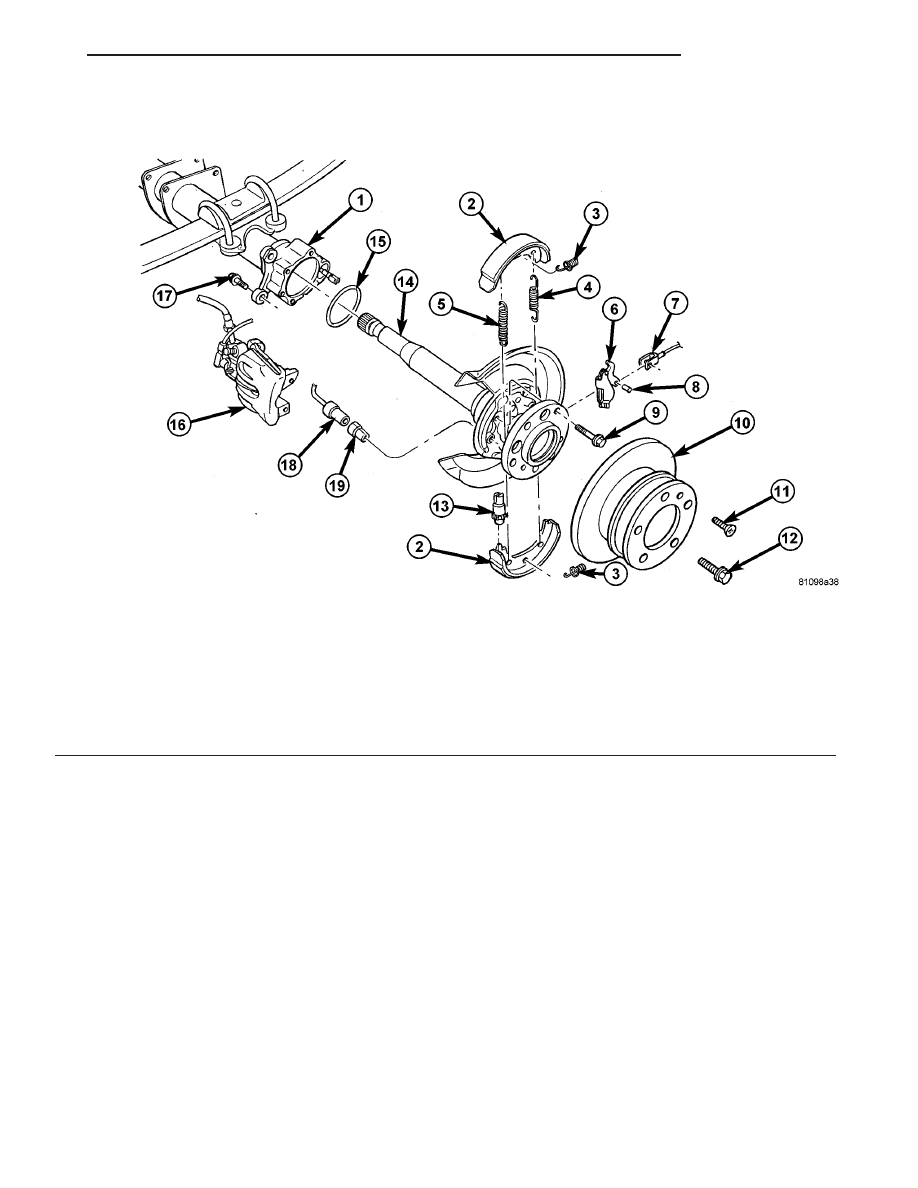

Fig. 6 AXLE SHAFT

1 - REAR AXLE

11 - BOLT

2 - BRAKE SHOE

12 - WHEEL BOLT

3 - PRESSURE SPRING

13 - BRAKE ADJUSTER

4 - RETURN SPRING

14 - REAR AXLE SHAFT

5 - RETURN SPRING

15 - GASKET

6 - CABLE LOCK

16 - BRAKE CABLE

7 - PARK BRAKE CABLE

17 - BOLT

8 - LOCKING PIN

18 - ABS SENSOR

9 - BOLT

19 - SENSOR BUSHING

10 - BRAKE DISC

VA

REAR AXLE

3 - 23
