MIRROR POWER CIRCUIT SHORT TO GROUND (CONTINUED)

4.

INSIDE REARVIEW MIRROR

Replace the Inside Rearview Mirror in accordance with the service information.

Turn the ignition on.

With the DRB, erase the HFM DTCs.

Attempt to make a phone call using the system.

With the DRB, read the HFM DTCs.

Did this DTC reset?

Yes

>> Inspect the wiring and connectors for damage or shorted circuits. If ok, replace and program the Hands

Free Module in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1.)

No

>> Repair is complete.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1.)

8T - 36

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

DR/DH

MIRROR POWER CIRCUIT SHORT TO VOLTAGE

DR/DH

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

8T - 37

MIRROR POWER CIRCUIT SHORT TO VOLTAGE (CONTINUED)

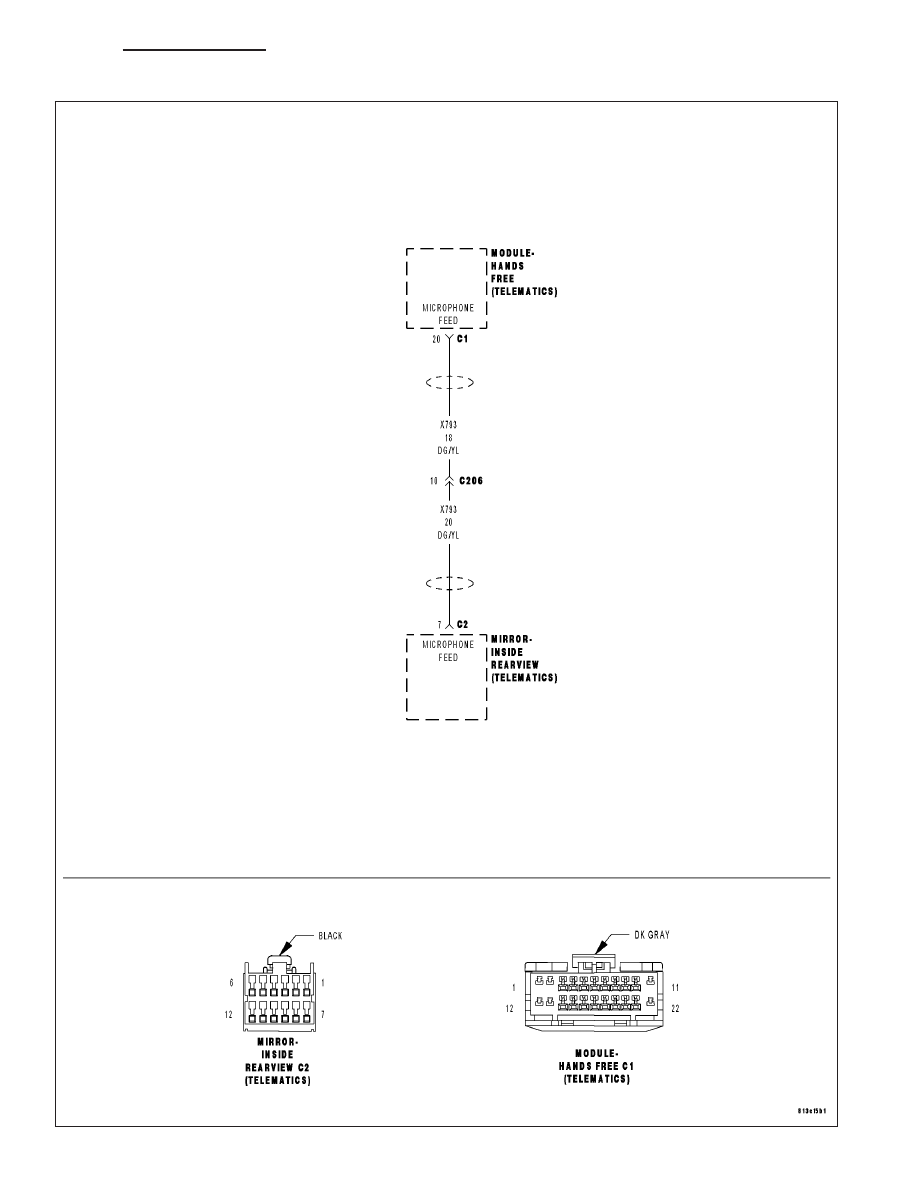

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Hands Free Module detects high voltage on the (X793) Microphone Feed circuit.

Possible Causes

(X793) MICROPHONE FEED CIRCUIT OPEN

(X793) MICROPHONE FEED CIRCUIT SHORT TO VOLTAGE

INSIDE REARVIEW MIRROR

HANDS FREE MODULE

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

Turn the ignition on.

With the DRB, erase the HFM DTCs.

Attempt to make a phone call using the system.

With the DRB, read the HFM DTCs.

Did this DTC reset?

Yes

>> Go To 2

No

>> The condition that set this DTC is no longer present. Using the wiring diagram/schematic as a guide,

inspect the wiring for chafed, pierced, pinched, and partially broken wires and the wiring harness con-
nectors for broken, bent, pushed out, and corroded terminals.

8T - 38

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

DR/DH

MIRROR POWER CIRCUIT SHORT TO VOLTAGE (CONTINUED)

2.

(X793) MICROPHONE FEED CIRCUIT OPEN

Turn the ignition off.

Disconnect the Hands Free Module harness connector.

Disconnect the Inside Rearview Mirror C2 harness connector.

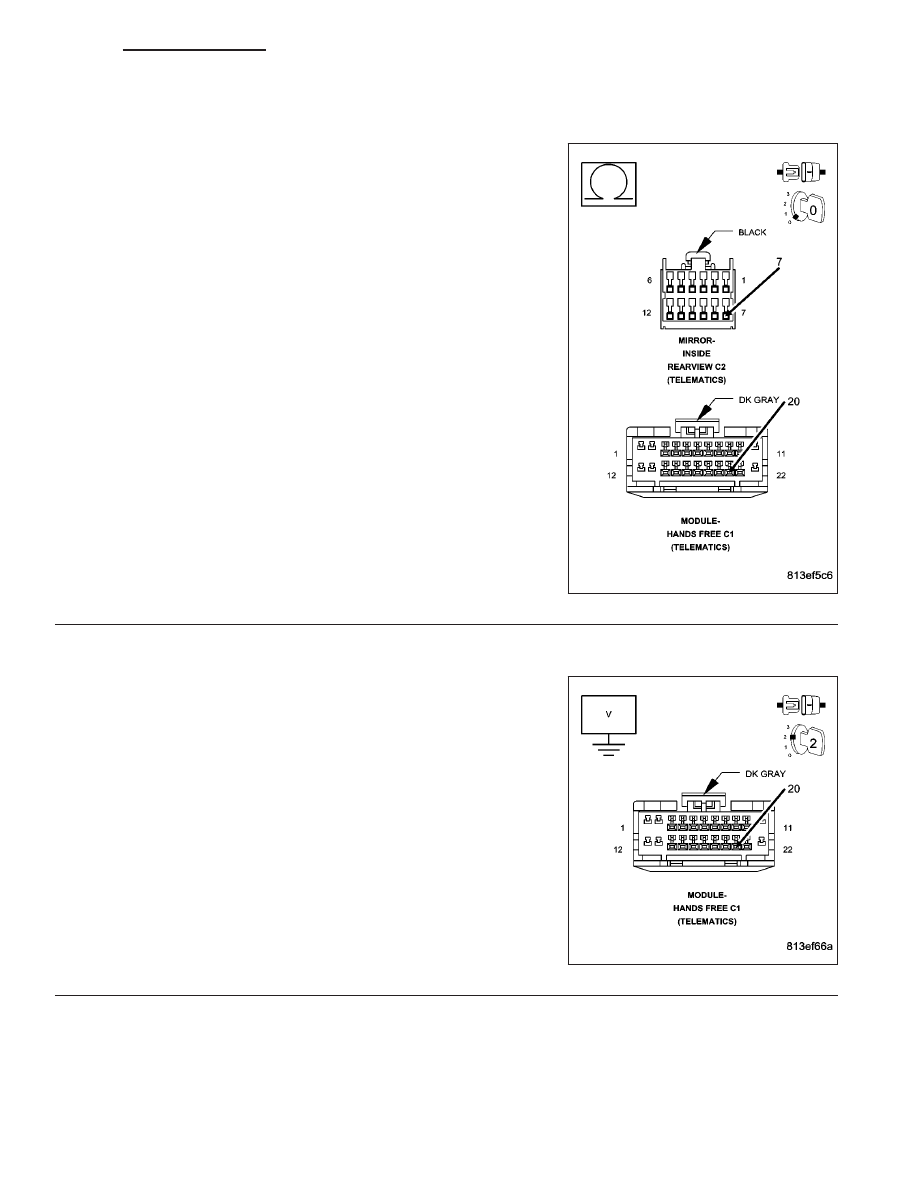

Measure the resistance of the (X793) Microphone Feed circuit
between the HFM connector and the Inside Rearview Mirror connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 3

No

>> Repair the (X793) Microphone Feed circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

3.

(X793) MICROPHONE FEED CIRCUIT SHORT TO VOLTAGE

Turn the ignition on.

Measure the voltage of the (X793) Microphone Feed circuit.

Is the voltage above 1.0 volt?

Yes

>> Repair the (X793) Microphone Feed circuit for short to

voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

No

>> Go To 4

DR/DH

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS
