INVALID BODY STYLE

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Hands Free Module receives an invalid body style message from the PCM.

Possible Causes

LOST COMMUNICATION WITH PCM

PCM NOT ACTIVE ON THE PCI BUS

HANDS FREE MODULE

Diagnostic Test

1.

ATTEMPT TO COMMUNICATE WITH THE PCM

Turn the ignition on.

With the DRB, attempt to communicate with the PCM.

Was the DRB able to communicate with the PCM?

Yes

>> Go To 2

No

>> (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) and

perform the related symptom.

2.

CHECK PCM ACTIVITY ON THE PCI BUS

With the DRB, select System Monitors then J1850 Module Scan.

Does the DRB indicated that the PCM is present or active on the PCI Bus?

Yes

>> Go To 3

No

>> (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) and

perform the related symptom.

3.

ERASE DTC AND ATTEMPT TO RESET

With the DRB, erase the HFM DTC’s.

Cycle the ignition switch from off to on and wait approximately 1 minute.

With the DRB, read the HFM DTC’s.

Did this DTC reset?

Yes

>> Replace and program the Hands Free Module in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1.)

No

>> The condition that set this DTC is no longer present. Using the wiring diagram/schematic as a guide,

inspect the wiring for chafed, pierced, pinched, and partially broken wires and the wiring harness con-
nectors for broken, bent, pushed out, and corroded terminals.

8T - 16

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

DR/DH

LEFT AUDIO INPUT SHORT TO GROUND

DR/DH

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

8T - 17

LEFT AUDIO INPUT SHORT TO GROUND (CONTINUED)

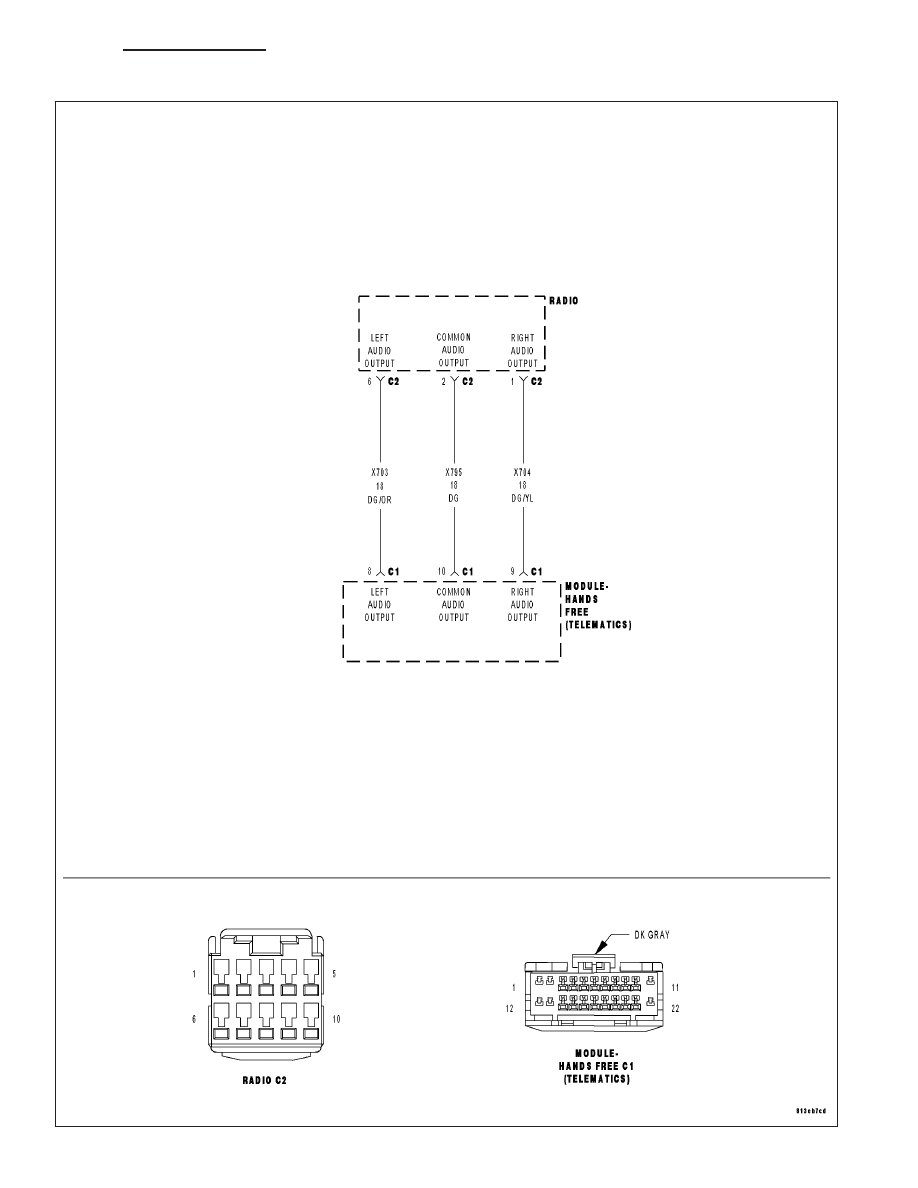

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Hands Free Module detects low voltage on the (X703) Left Audio Output circuit.

Possible Causes

(X703) LEFT AUDIO OUTPUT CIRCUIT OPEN

(X703) LEFT AUDIO OUTPUT CIRCUIT SHORT TO GROUND

(X795) COMMON AUDIO OUTPUT CIRCUIT OPEN

(X703) LEFT AUDIO OUTPUT CIRCUIT SHORT TO (X795) COMMON AUDIO OUTPUT CIRCUIT

HANDS FREE MODULE

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

Turn the ignition on.

With the DRB, erase the HFM DTCs.

Attempt to make a phone call using the system.

With the DRB, read the HFM DTCs.

Did this DTC reset?

Yes

>> Go To 2

No

>> The condition that set this DTC is no longer present. Using the wiring diagram/schematic as a guide,

inspect the wiring for chafed, pierced, pinched, and partially broken wires and the wiring harness con-
nectors for broken, bent, pushed out, and corroded terminals.

8T - 18

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

DR/DH

LEFT AUDIO INPUT SHORT TO GROUND (CONTINUED)

2.

(X703) LEFT AUDIO OUTPUT CIRCUIT OPEN

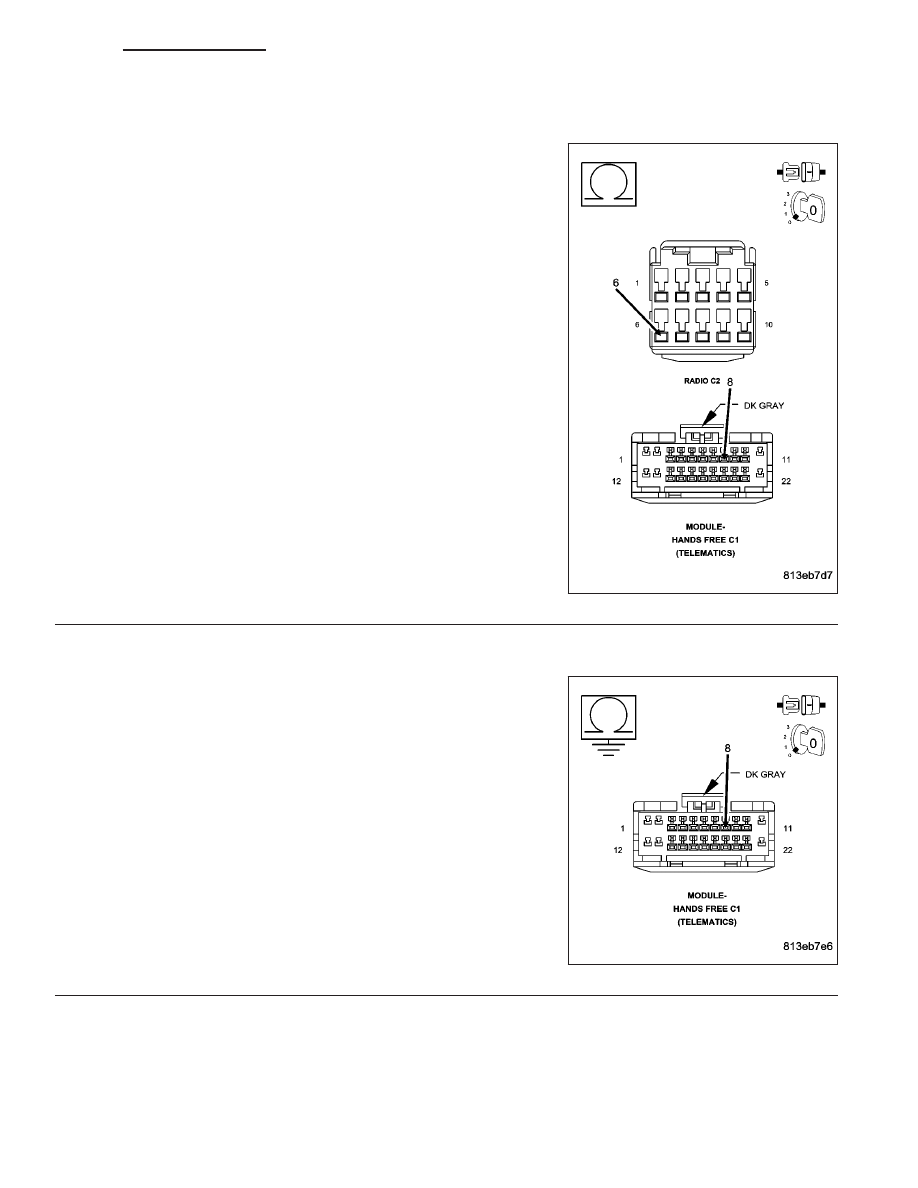

Turn the ignition off.

Disconnect the Hands Free Module harness connector.

Disconnect the Radio C2 harness connector.

Measure the resistance of the (X703) Left Audio Output circuit
between the HFM connector and the radio connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 3

No

>> Repair the (X703) Left Audio Output circuit for an open

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

3.

(X703) LEFT AUDIO OUTPUT CIRCUIT SHORT TO GROUND

Measure the resistance between ground and the (X703) Left Audio
Output circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (X703) Left Audio Output circuit for short to

ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

No

>> Go To 4

DR/DH

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

8T - 19
