MIC-WIPER SWITCH INPUT CIRCUIT OPEN (CONTINUED)

2.

MULTI- FUNCTION SWITCH

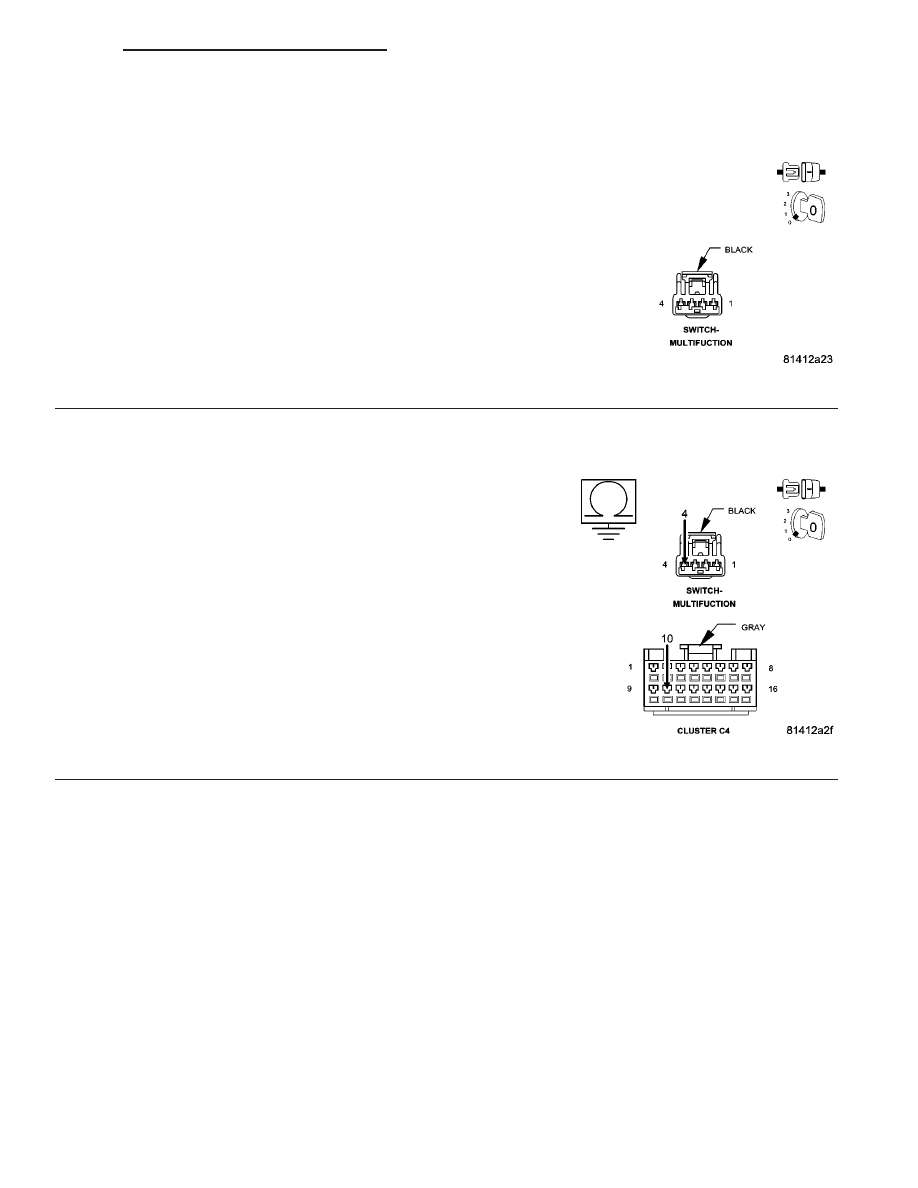

Turn the ignition off.

Disconnect the Multi- Function Switch harness connector.

Ensure that the Multi- Function Switch is in the Off position.

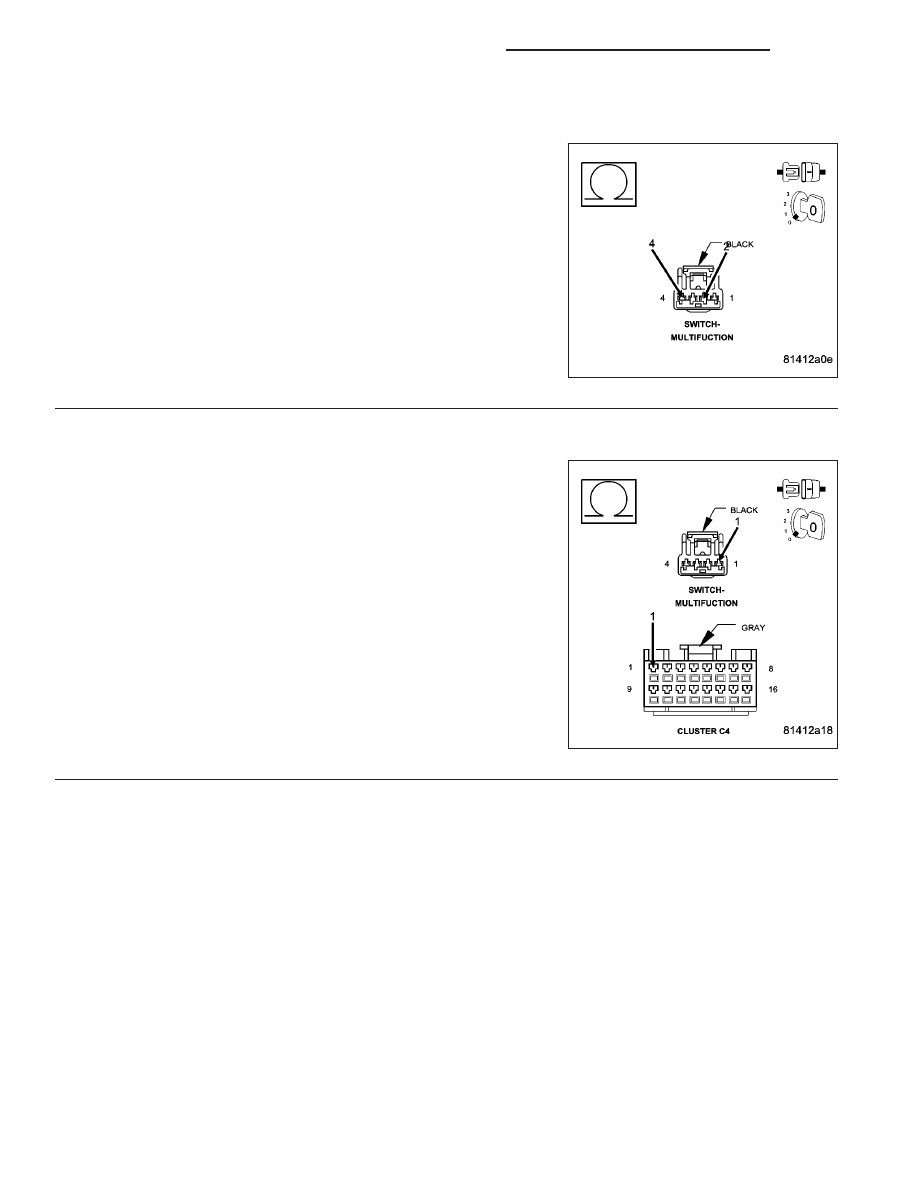

Measure the internal resistance of the Multi- Function Switch between
cavity 2 and cavity 4.

Does the Multi- Function Switch measure more than 5.0 ohms?

Yes

>> Replace the Multi- Function Switch in accordance with the

Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

INTERMITTENT WIPER SWITCH SENSE CIRCUIT OPEN

Turn the ignition off.

Disconnect the Multi- Function Switch harness connector.

Disconnect the Instrument Cluster C4 harness connector.

Measure the resistance of the (W52) Intermittent Wiper Switch Sense
circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (W52) Intermittent Wiper Switch Sense circuit

for an open.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace and configure the Instrument Cluster in accor-

dance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

8R - 40

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

DR/DH

MIC-WIPER SWITCH INPUT CIRCUIT SHORTED

DR/DH

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 41

MIC-WIPER SWITCH INPUT CIRCUIT SHORTED (CONTINUED)

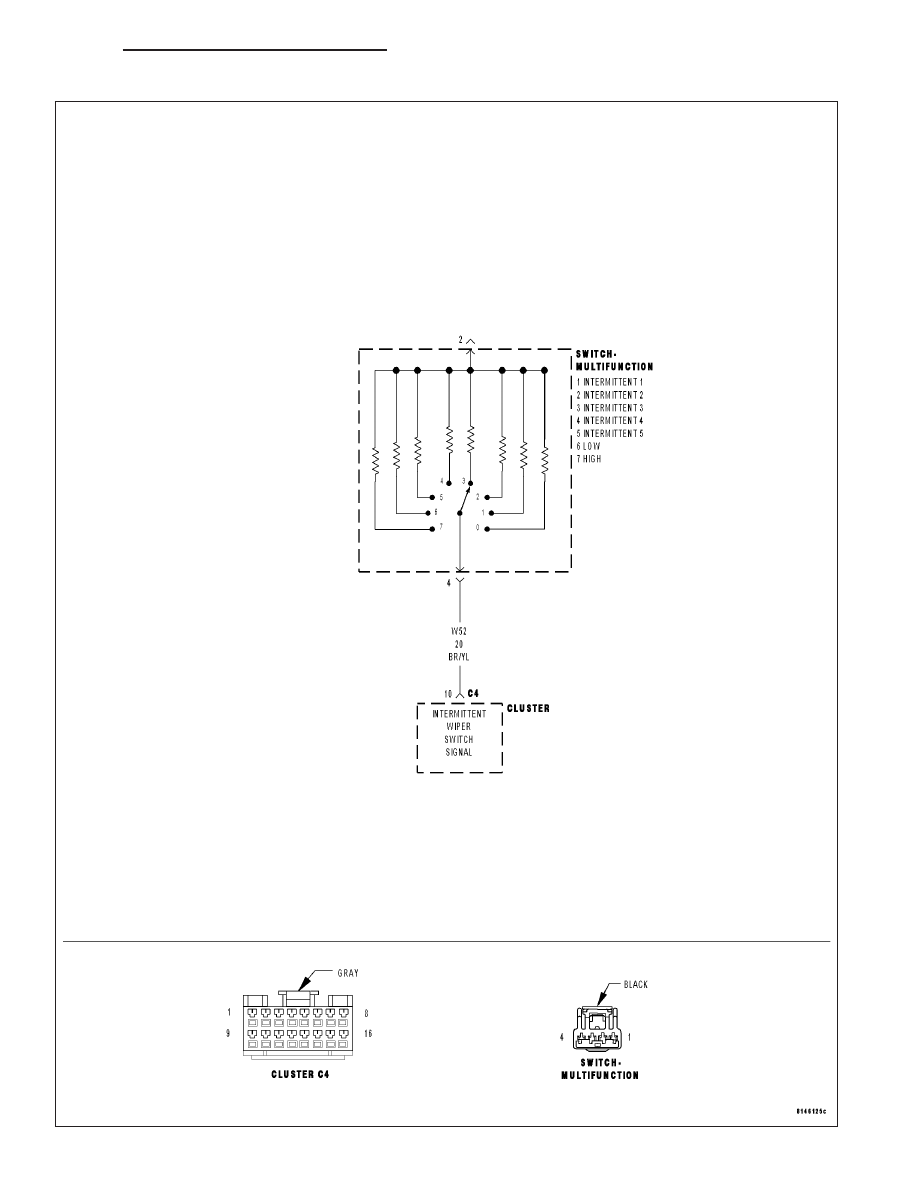

For the Wiper Washer system circuit diagram (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS AND
DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Instrument Cluster detects the multifunction circuit voltage is below 0.05 volts.

Possible Causes

MULTI- FUNCTION SWITCH

(W52) INTERMITTENT WIPER SWITCH SENSE CIRCUIT SHORT TO GROUND

INSTRUMENT CLUSTER

1.

INTERMITTENT CONDITION

Turn the ignition on.

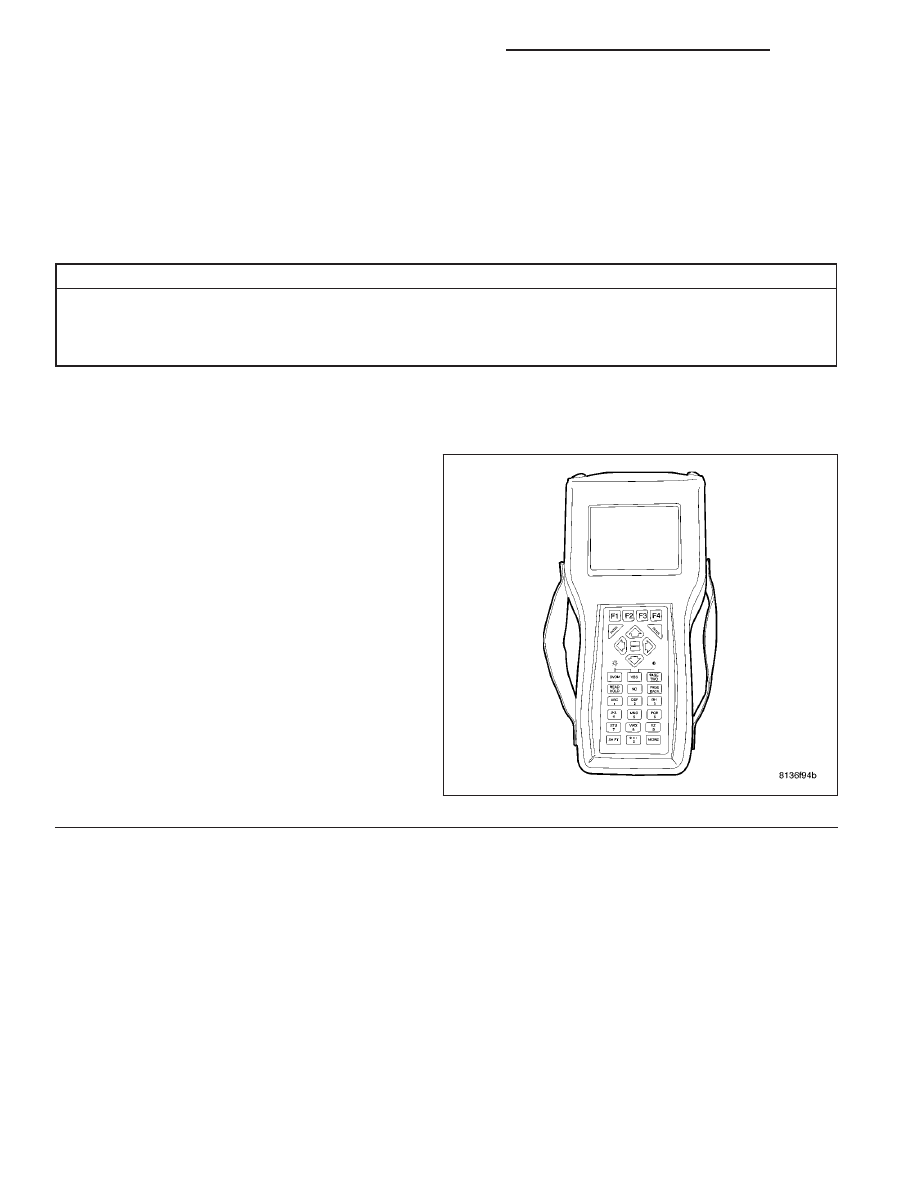

With the DRBIII

T

, clear all MIC DTC’s.

Turn the Wipers ON.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Wiper Switch Input Cir-

cuit Short?

Yes

>> Go To 2

No

>> The condition that caused the symptom

is currently not present. Inspect the
related wiring for a possible intermittent
condition. Look for any chafed, pierced,
pinched, or partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

8R - 42

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

DR/DH

MIC-WIPER SWITCH INPUT CIRCUIT SHORTED (CONTINUED)

2.

MULTI- FUNCTION SWITCH

Turn the ignition off.

Disconnect the Multi- Function Switch harness connector.

Turn the ignition on.

With the DRBIII

T

, read DTCs.

Does the DRBIII

T

display: Wiper Switch Input Circuit Open?

Yes

>> Replace the Multi- Function Switch in accordance with the

Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

INTERMITTENT WIPER SWITCH SENSE CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Multi- Function Switch harness connector.

Disconnect the Instrument Cluster C4 harness connector.

Measure the resistance between ground and the (W52) Intermittent
Wiper Switch Sense circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (W52) Intermittent Wiper Switch Sense circuit

for a short to ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace and configure the Instrument Cluster in accor-

dance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.
