FCM-WIPER ON-OFF RELAY OUTPUT CIRCUIT LOW (CONTINUED)

For the Wiper Washer system circuit diagram (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS AND
DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on

•

Set Condition:
When the FCM detects a low condition in the relay

Possible Causes

WIPER ON/OFF RELAY

FRONT CONTROL MODULE

POWER DISTRIBUTION CENTER

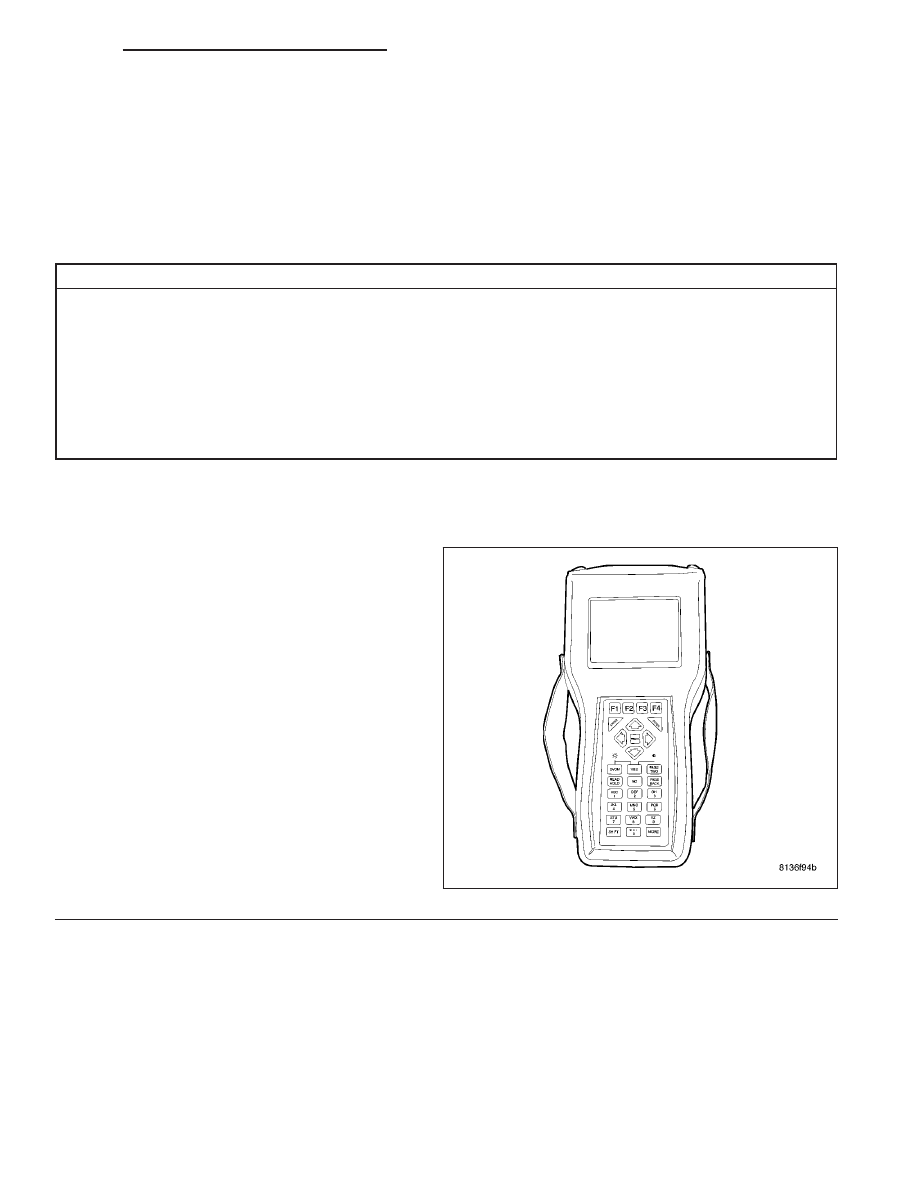

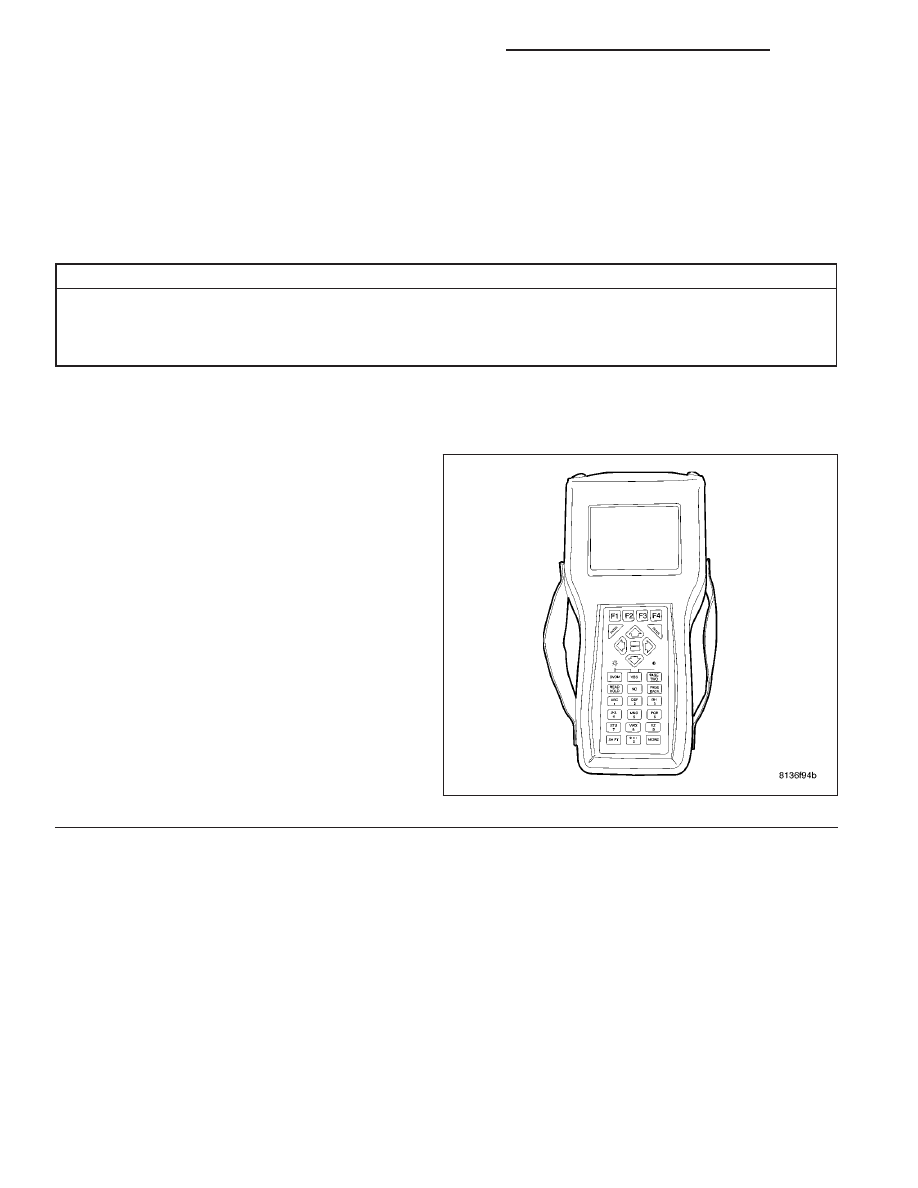

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the DRBIII

T

, clear all FCM DTC’s.

Turn the Wipers ON then OFF.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Wiper On-Off Relay

Output Circuit Low?

Yes

>> Go To 2

No

>> The condition that caused the symptom

is currently not present. Inspect the
related wiring for a possible intermittent
condition. Look for any chafed, pierced,
pinched, or partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

8R - 20

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-WIPER ON-OFF RELAY OUTPUT CIRCUIT LOW (CONTINUED)

2.

WIPER ON/OFF RELAY

Turn the ignition off.

Install a substitute relay in place of the Wiper On/Off Relay.

Turn the ignition on.

With the DRBIII

T

, read DTCs.

Does the DRBIII

T

display: Wiper On/Off Relay Output Circuit

Low?

Yes

>> Go To 3

No

>> Replace the Wiper On/Off Relay in accordance with the

Service Information.

Perform BODY VERIFICATION TEST - VER 1.

3.

POWER DISTRIBUTION CENTER

Turn the ignition off.

Remove the Wiper On/Off Relay.

Remove the FCM from the IPM.

Measure the resistance between ground and the Wiper On/Off Relay Control circuit in the IPM.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Distribution Center (PDC) in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module (FCM) in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

DR/DH

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 21

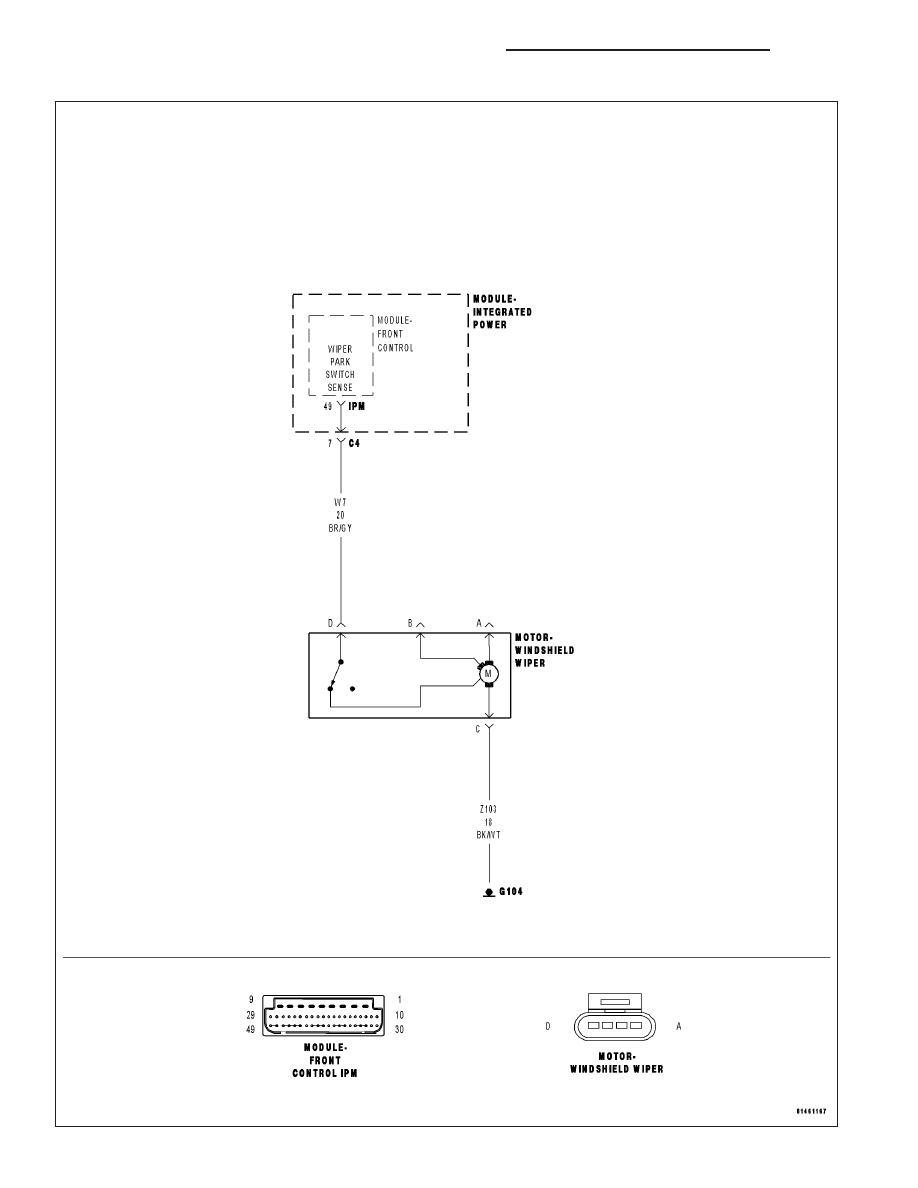

FCM-WIPER PARK SWITCH INPUT PERFORMANCE

8R - 22

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-WIPER PARK SWITCH INPUT PERFORMANCE (CONTINUED)

For the Wiper Washer system circuit diagram (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS AND
DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on

•

Set Condition:
The FCM detects a performance condition on the BUS

Possible Causes

WIPER MOTOR PARK SWITCH GROUND CIRCUIT OPEN

WIPER MOTOR

WIPER PARK SWITCH SENSE CIRCUIT SHORT TO VOLTAGE

WIPER PARK SWITCH SENSE CIRCUIT SHORT TO GROUND

WIPER PARK SWITCH SENSE CIRCUIT OPEN

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the DRBIII

T

, clear all FCM DTC’s.

Turn the Wipers ON then OFF.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Wiper Park Switch

Input Performance?

Yes

>> Go To 2

No

>> The condition that caused the symptom

is currently not present. Inspect the
related wiring for a possible intermittent
condition. Look for any chafed, pierced,
pinched, or partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

DR/DH

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 23
