DRIVER SQUIB 1 SHORT TO BATTERY

8O - 42

RESTRAINTS - ELECTRICAL DIAGNOSTICS

DR/DH

DRIVER SQUIB 1 SHORT TO BATTERY (CONTINUED)

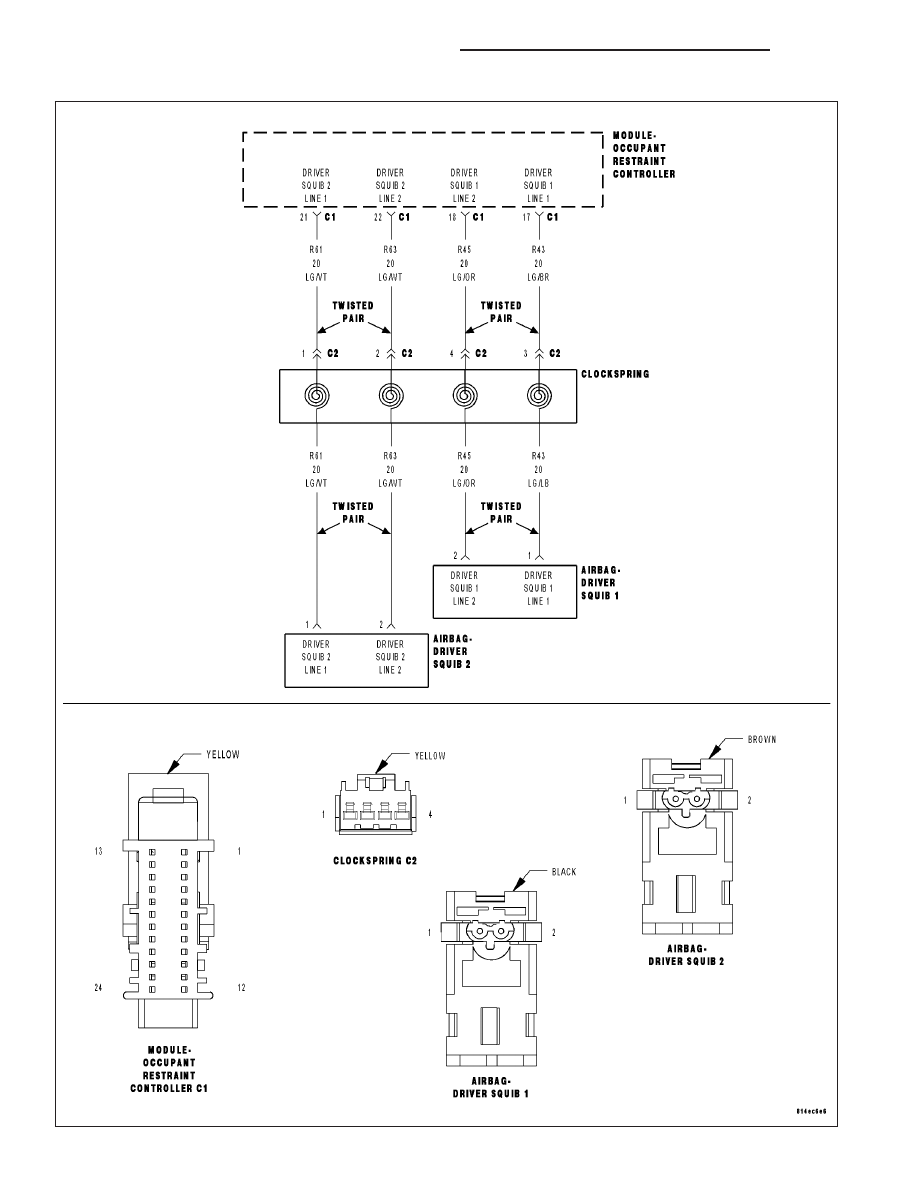

For the Air Bag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIA-
GRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on, the Occupant Restraint Controller (ORC) monitors the voltage on the Driver Squib 1 cir-
cuits.

•

Set Condition:
The ORC has detected voltage on the Driver Squib 1 circuits.

Possible Causes

DRIVER SQUIB 1 LINE 2 CIRCUIT OR DRIVER SQUIB 1 LINE 1 CIRCUIT SHORTED TO BATTERY

CLOCKSPRING

DRIVER AIRBAG

ORC

Diagnostic Test

1.

DETERMINE ACTIVE OR STORED DTC

NOTE: Ensure the battery is fully charged.

NOTE: The scan tool, SRS Airbag Load Tool MRL 8443, and DVOM are required to perform the following
test.

NOTE: When reconnecting airbag system components the Ignition must be turned off and the Battery must
be disconnected.
Select Active or Stored DTC.

Is the DTC active or stored?

ORC - ACTIVE DTC

Go To 2

ORC - STORED DTC

Go To 6

DR/DH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 43

DRIVER SQUIB 1 SHORT TO BATTERY (CONTINUED)

2.

CHECK FOR SHORTED SQUIB CIRCUITS IN DRIVER AIRBAG

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Driver Airbag Squib connectors.

WARNING: To avoid personal injury or death, do not place an
intact undeployed airbag face down on a hard surface, the airbag
will propel into the air if accidentally deployed.

NOTE: Check connectors - Clean and repair as necessary.

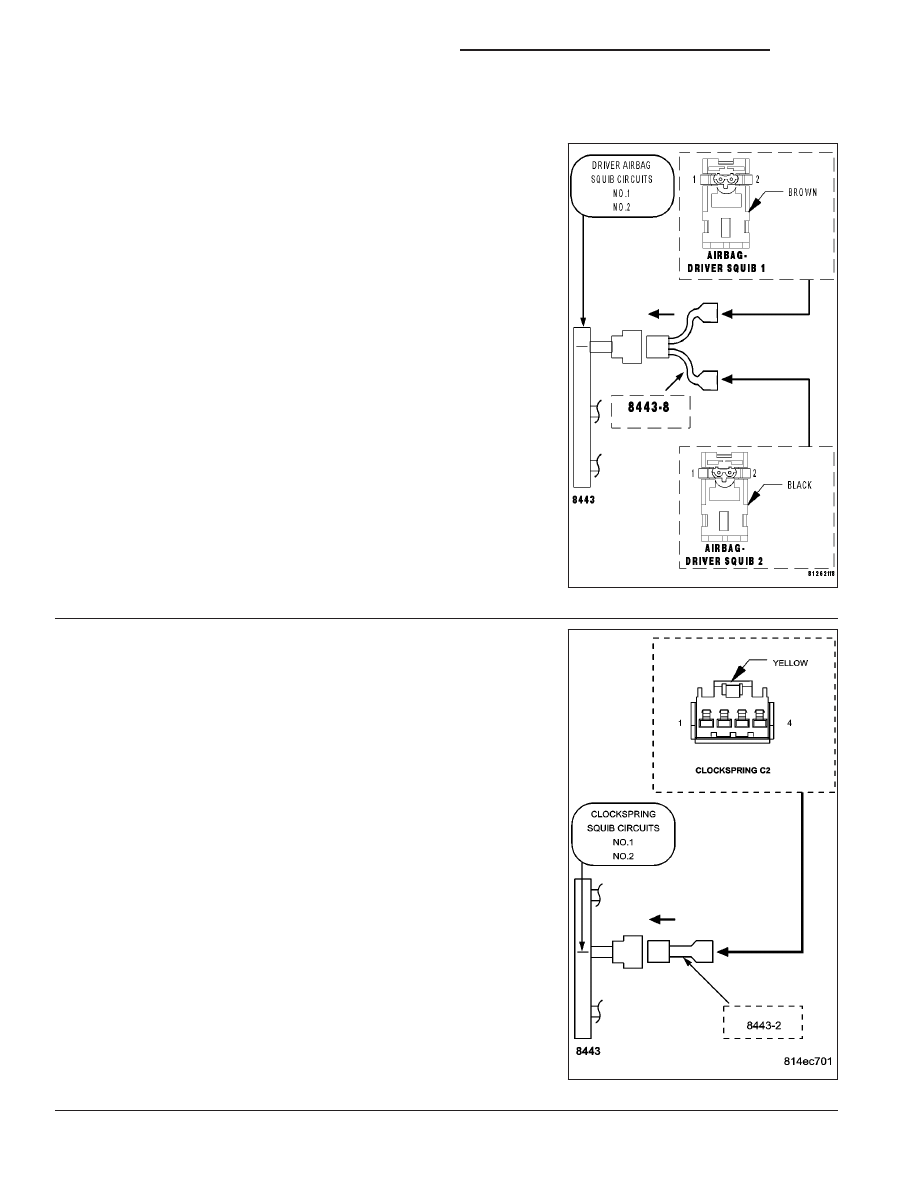

Connect the 8443 Load Tool and appropriate Jumper to the Driver Air-
bag Squib connectors.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, read the active ORC DTC’s.

Does the scan tool display: DRIVER SQUIB 1 SHORT TO BAT-
TERY?

Yes

>> Go To 3

No

>> Replace the Driver Airbag in accordance with the Service

Information.

Perform ORC VERIFICATION TEST - VER 1

3.

CHECK CLOCKSPRING SQUIB CIRCUITS FOR A SHORT TO
BATTERY

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the 8443 Load Tool and Jumper from the Driver Airbag
Squib connectors.

Disconnect the Clockspring connector.

NOTE: Check connectors - Clean and repair as necessary.
Connect the 8443 Load Tool and appropriate Jumper to the Clock-
spring connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, read the active ORC DTC’s.

Does the scan tool display: DRIVER SQUIB 1 SHORT TO BAT-
TERY?

Yes

>> Go To 4

No

>> Replace the Clockspring in accordance with the Service

Information.

Perform ORC VERIFICATION TEST - VER 1

8O - 44

RESTRAINTS - ELECTRICAL DIAGNOSTICS

DR/DH

DRIVER SQUIB 1 SHORT TO BATTERY (CONTINUED)

4.

CHECK DRIVER SQUIB 1 LINE 2 CIRCUIT AND DRIVER SQUIB 1 LINE 1 CIRCUIT FOR A SHORT TO
BATTERY

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the 8443 Load Tool and Jumper from the Clockspring con-
nector.

Disconnect the ORC connectors.

NOTE: Check connectors - Clean and repair as necessary.
Connect the 8443 Load Tool ORC Adaptor to the ORC connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
Measure the voltage of the Driver Squib 1 Line 2 circuit between the
Clockspring connector and ground.

Measure the voltage of the Driver Squib 1 Line 1 circuit between the
Clockspring connector and ground.

Is there any voltage present for either measurement?

Yes

>> Repair the Driver Squib 1 circuits with voltage present for

a short to Battery.

Perform ORC VERIFICATION TEST - VER 1

No

>> Go To 5

5.

REPLACE THE ORC

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the Occupant Restraint Controller (ORC) is dropped at any time, it must be replaced. Failure to
take the proper precautions can result in accidental airbag deployment and personal injury or death.

NOTE: When reconnecting airbag system components the Ignition must be turned off and the Battery must
be disconnected.

Repair

Replace the ORC in accordance with the Service Information.

Perform ORC VERIFICATION TEST - VER 1
