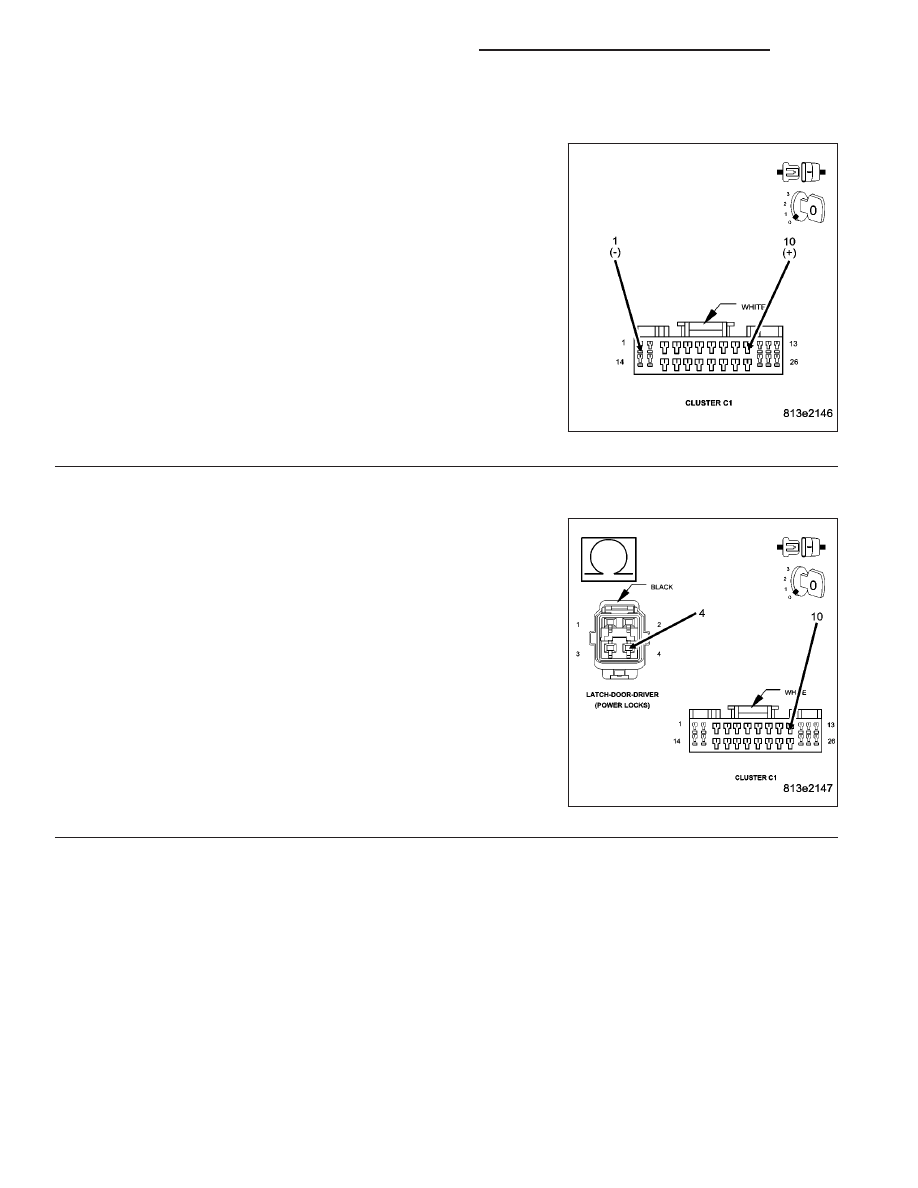

*DRIVER DOOR FAILS TO LOCK AND UNLOCK (CONTINUED)

2.

INSTRUMENT CLUSTER

Turn the ignition off.

Disconnect the Instrument Cluster C1 connector.

Connect a jumper wire between the (P1) Door Unlock Driver Left Front
circuit in the Instrument Cluster C1 connector and ground.

Momentarily connect a fused jumper wire between the Fused B+ cir-
cuit and the (P393) Door Lock Driver Left Doors circuit in the Instru-
ment Cluster C1 connector.

Reverse the jumper wires to drive the motor in the opposite direction.

Did the Driver Door lock and unlock?

Yes

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Go To 3

3.

(P393) DOOR LOCK DRIVER LEFT DOORS WIRE OPEN

Disconnect the Driver Door Latch connector.

Measure the resistance of the (P393) Door Lock Driver Left Doors cir-
cuit between the Instrument Cluster C1 connector and the Door Latch
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (P393) Door Lock Driver Left Doors wire for an

open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

8N - 62

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DR/DH

*DRIVER DOOR FAILS TO LOCK AND UNLOCK (CONTINUED)

4.

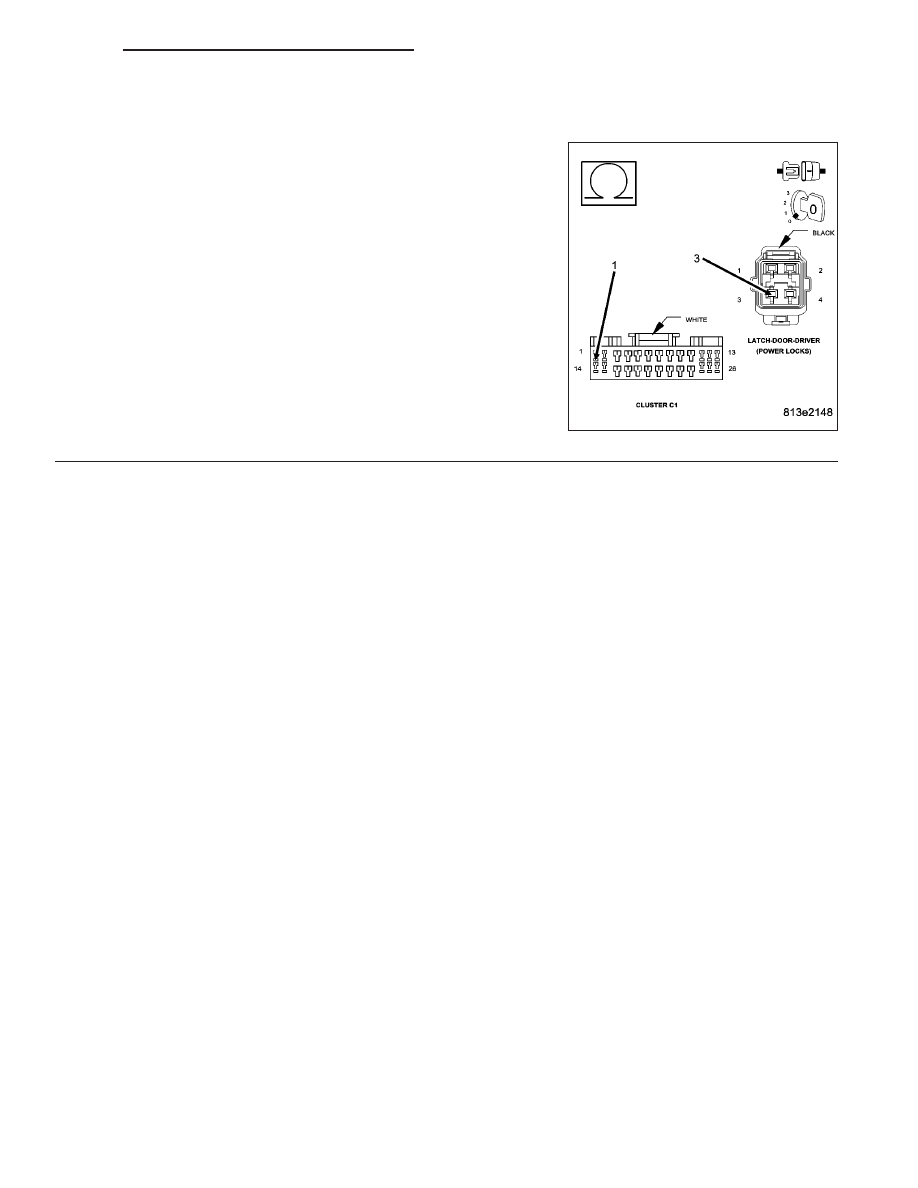

(P1) DOOR UNLOCK DRIVER LEFT FRONT WIRE OPEN

Measure the resistance of the (P1) Door Unlock Driver Left Front cir-
cuit between the Instrument Cluster C1 connector and the Door Latch
connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Door Latch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Repair the (P1) Door Unlock Driver Left Front wire for an

open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

DR/DH

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 63

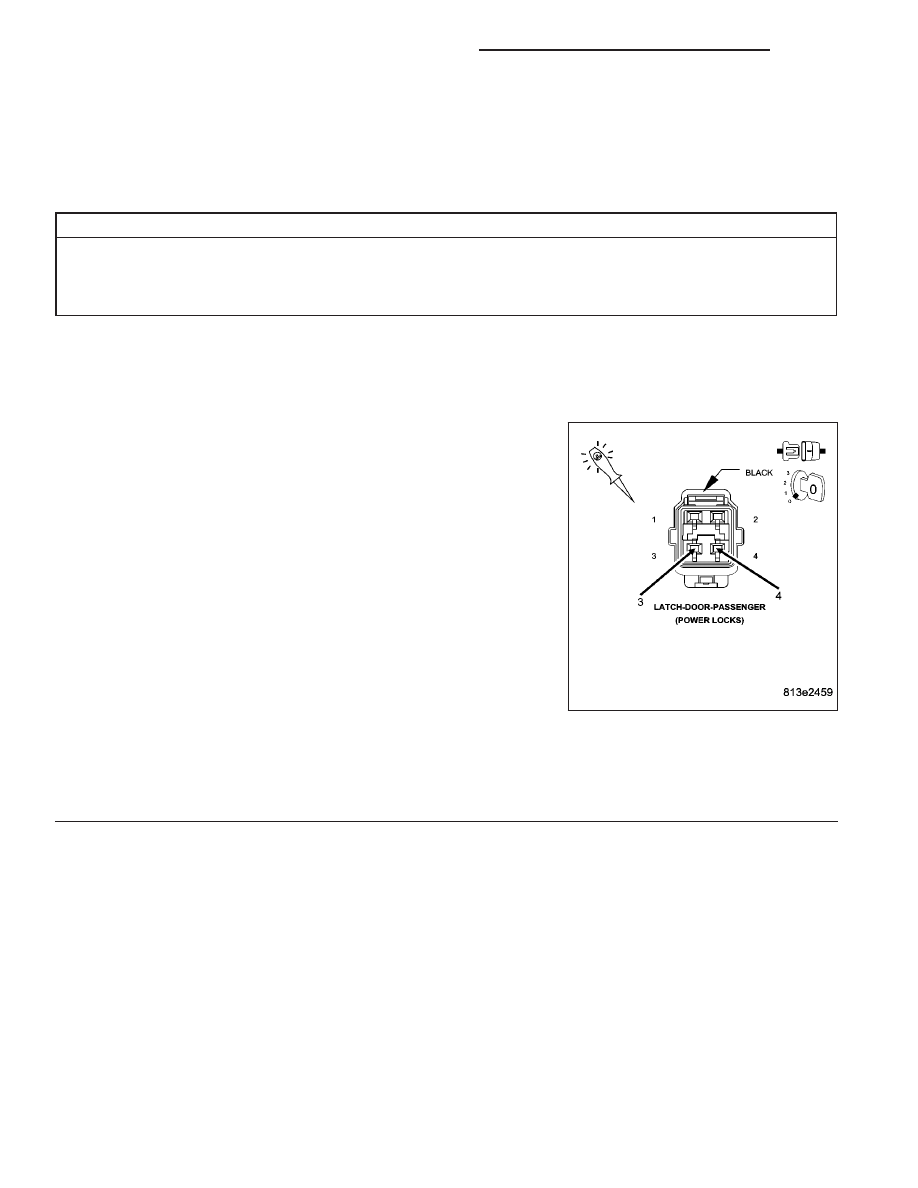

*ONE DOOR LOCK MOTOR INOPERATIVE

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS).

For a complete wiring diagram Refer to Section 8W.

Possible Causes

DTC’s PRESENT

DOOR LOCK DRIVER OR DOOR UNLOCK DRIVER CIRCUIT OPEN

DOOR LATCH

Diagnostic Test

1.

CHECK DOOR LOCK MOTOR CIRCUIT

With the DRBIII

T

, read DTCs. If there are any door lock related DTC’s,

refer to symptom list for problems related to Power Door Locks and
diagnose and repair the DTC’s..

Disconnect the inoperative Door Latch connector.

Connect a 12 volt test light between the Door Lock Driver and the
Door Unlock Driver circuits in the latch connector.

NOTE: Graphic shows Passenger Latch – all others similar.
Operate the door locks several time in the lock and unlock positions
from a door lock switch and observe the test light.

Does the test light illuminate brightly when the locks are actu-
ated in both directions?

Yes

>> Replace the Door latch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Repair the appropriate Door Lock Driver or Door Unlock Driver circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

8N - 64

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DR/DH

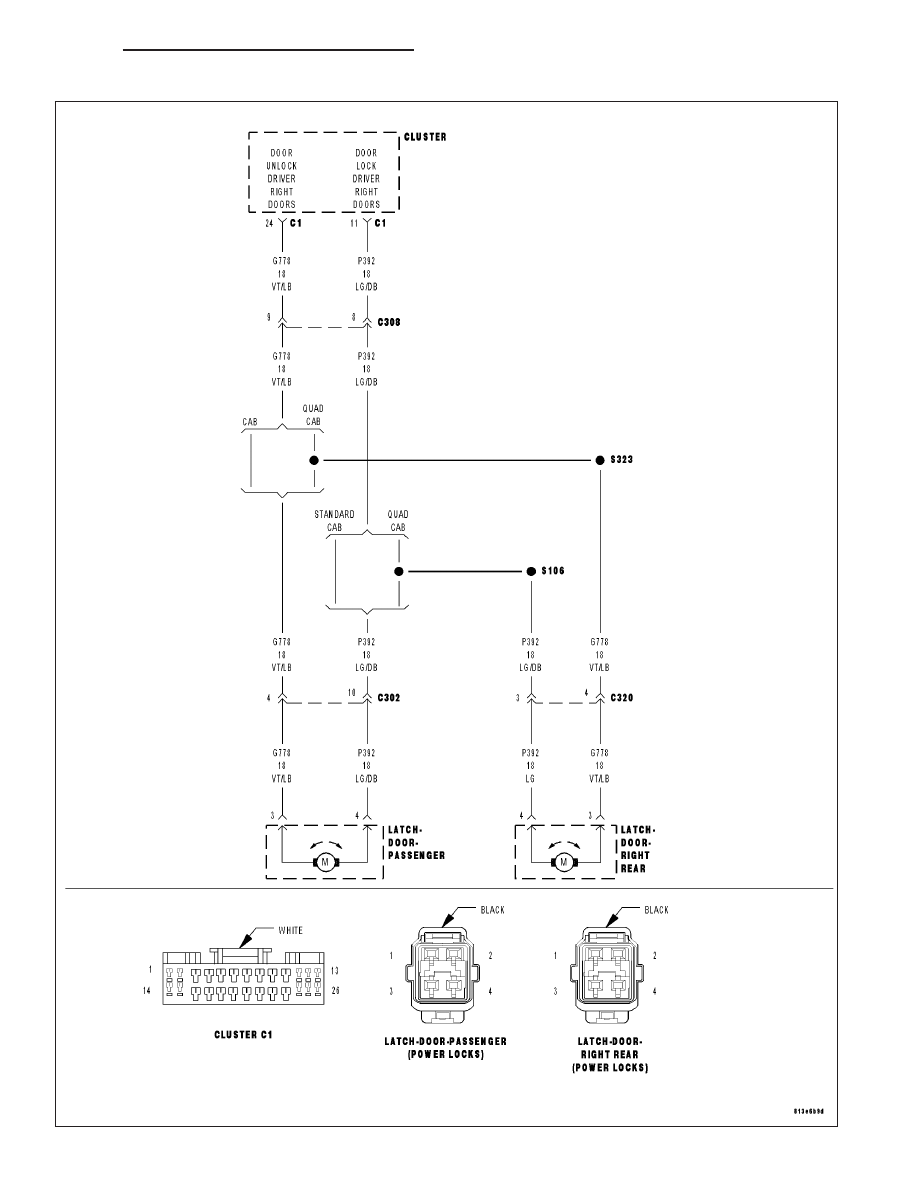

*RIGHT DOORS FAIL TO LOCK AND UNLOCK – QUAD CAB

DR/DH

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 65
