Dodge Ram Truck 1500-2500-3500. Manual - part 473





PASSENGER DOOR LOCK SWITCH INPUT CIRCUIT OPEN OR SHORT TO VOLTAGE (CONTINUED)

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS) (Refer to ).

For a complete wiring diagram Refer to Section 8W.

When Monitored:
At all times when battery power is supplied to the Instrument Cluster.

Set Condition:
When the Instrument Cluster senses voltage on the passenger door lock switch circuit above 4.85 volts, this
will set and the input will not be valid.

Possible Causes

(G160) PASSENGER DOOR LOCK SWITCH WIRE SHORT TO VOLTAGE

(G160) PASSENGER DOOR LOCK SWITCH MUX CIRCUIT OPEN

(Z461) DOOR LOCK SWITCH GROUND OPEN

DOOR LOCK SWITCH SHORT TO VOLTAGE

DOOR LOCK SWITCH OPEN

INSTRUMENT CLUSTER - VOLTAGE TO HIGH

INSTRUMENT CLUSTER - PASSENGER DOOR LOCK SWITCH VOLTAGE LOW

Diagnostic Test

1.

DTC PRESENT

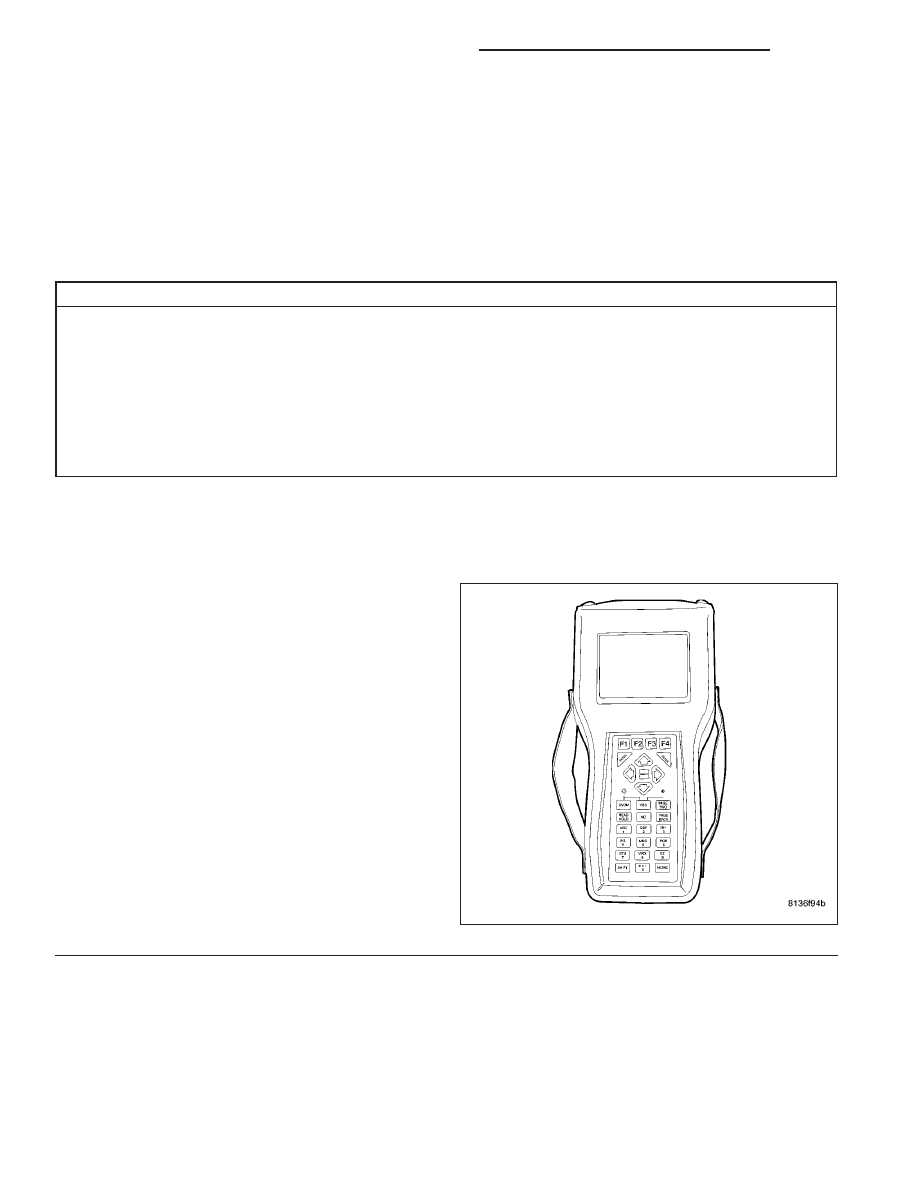

With the DRBIII

T

, record and erase DTC’s.

With the DRBIII

T

, read DTC’s.

Operate the door locks from the Passenger Door Lock
Switch while monitoring the DRBIII

T

.

Does the DRBIII

T

display PASSENGER DOOR

LOCK SWITCH INPUT CIRCUIT OPEN OR SHORT
TO VOLTAGE?

Yes

>> Go To 2

No

>> Using the wiring diagram/schematic as a

guide, inspect the wiring and connectors.
Check for any possible loose connections
at the instrument cluster and the door lock
switch.

Perform BODY VERIFICATION TEST -
VER 1. (Refer to 8 - ELECTRICAL/ELEC-
TRONIC

CONTROL

MODULES/FRONT

CONTROL MODULE - DIAGNOSIS AND
TESTING)

8N - 34

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DR/DH

PASSENGER DOOR LOCK SWITCH INPUT CIRCUIT OPEN OR SHORT TO VOLTAGE (CONTINUED)

2.

INSTRUMENT CLUSTER - PASSENGER DOOR LOCK SWITCH VOLTAGE LOW

With the DRBIII

T

in Sensors, read the PASS DOOR LOCK SW voltage.

Voltage reading is:

Above 5.2 volts

Go To 3

Between 4.9 and 5.1 volts

Go To 5

Below 4.8 volts

Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

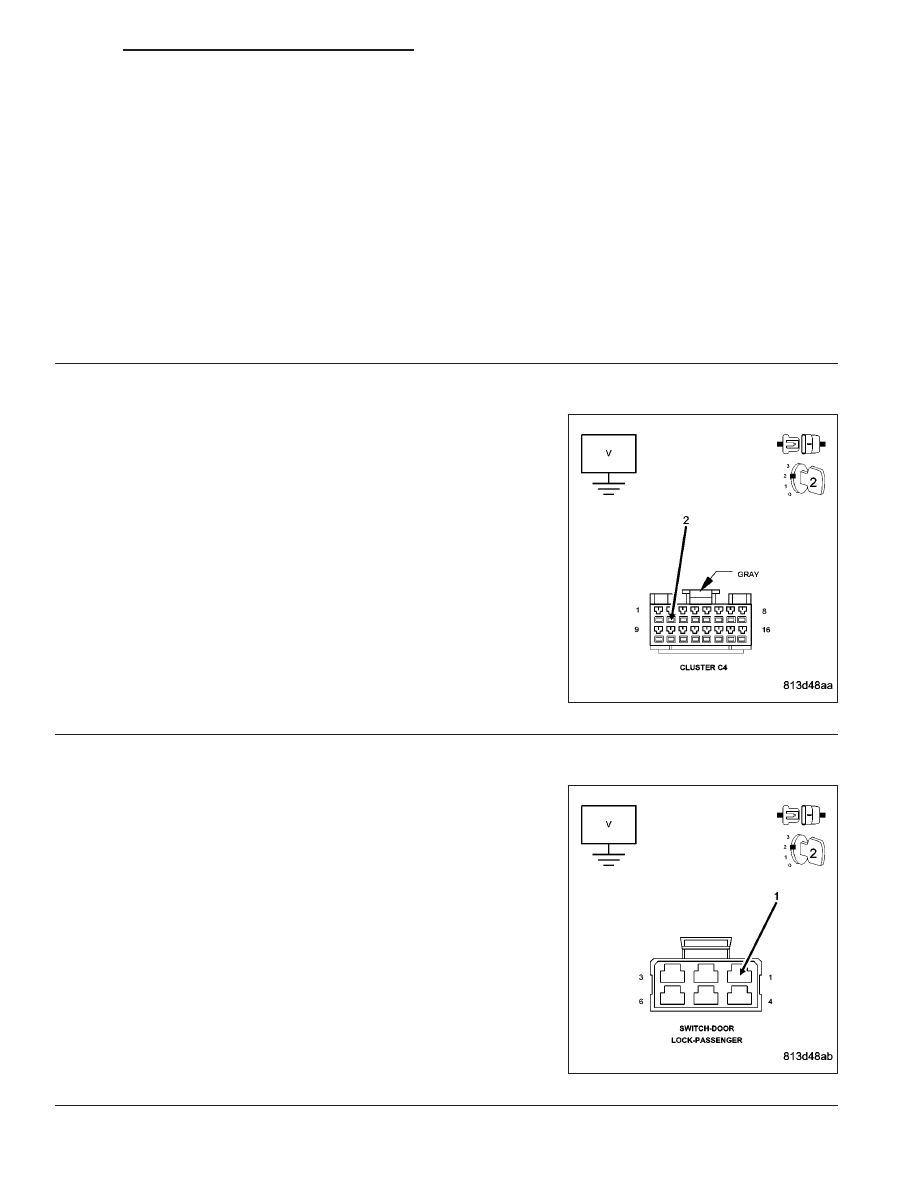

3.

INSTRUMENT CLUSTER - VOLTAGE TO HIGH

Turn ignition off.

Disconnect the Instrument Cluster C4 connector.

Turn ignition on.

Measure the voltage between (G160) Passenger Door Lock Switch
Mux circuit and ground.

Is there any voltage present?

Yes

>> Go To 4

No

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

4.

(G160) PASSENGER DOOR LOCK SWITCH WIRE SHORT TO VOLTAGE

Disconnect the Passenger Door Lock Switch connector.

Measure the voltage between the (G160) Passenger Door Lock Switch
Mux circuit and ground.

Is there any voltage present?

Yes

>> Repair the (G160) Passenger Door Lock Switch Mux cir-

cuit for a short to voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Replace the Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

DR/DH

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 35

PASSENGER DOOR LOCK SWITCH INPUT CIRCUIT OPEN OR SHORT TO VOLTAGE (CONTINUED)

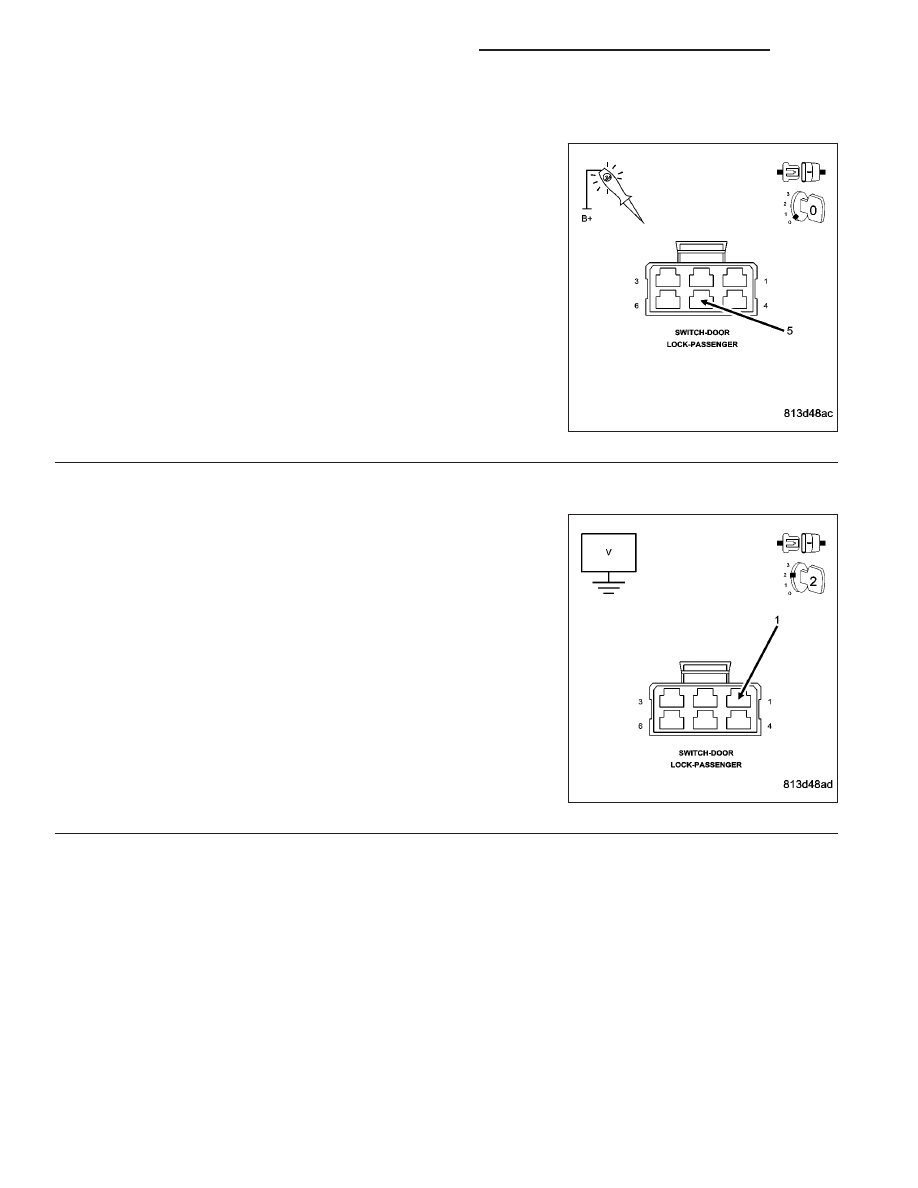

5.

(Z461) DOOR LOCK SWITCH GROUND OPEN

Turn ignition off.

Disconnect the Passenger Door Lock Switch connector.

Using a 12-volt test light connected to 12-volts, check the (Z461)
Ground circuit in the Door Lock Switch connector.

Does the test light illuminate brightly?

Yes

>> Go To 6

No

>> Repair the (Z461) Ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

6.

(G160) PASSENGER DOOR LOCK SWITCH MUX OPEN

Turn ignition on.

Measure the voltage between the (G160) Passenger Door Lock Switch
Mux circuit and ground.

Is the voltage above 4.6 volts?

Yes

>> Replace the Passenger Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Repair the (G160) Passenger Door Lock Switch Mux cir-

cuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

8N - 36

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DR/DH

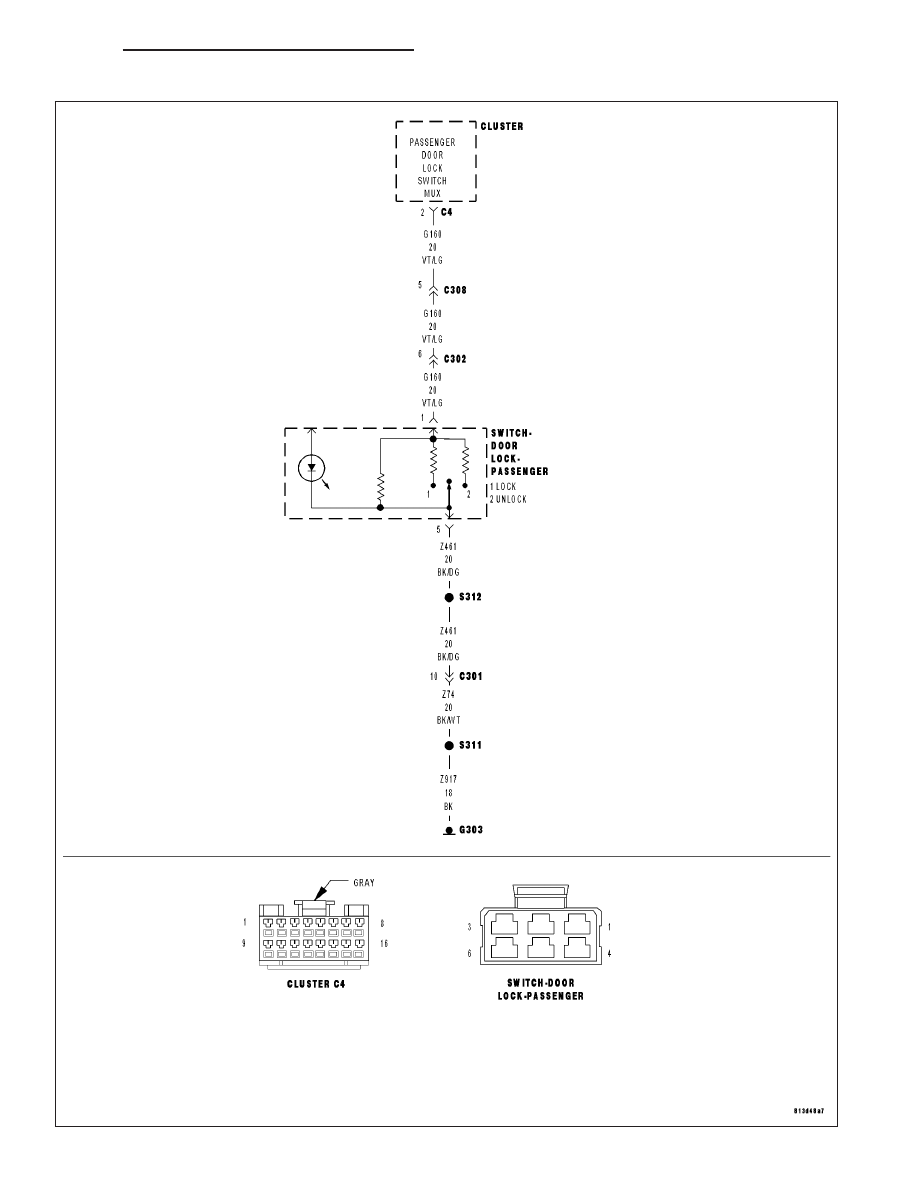

PASSENGER DOOR LOCK SWITCH INPUT CIRCUIT SHORTED

DR/DH

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 37
