DEMAGNETIZE COMPASS AS PER SERVICE MANUAL

For a complete wiring diagram Refer to Section 8W.

Possible Causes

DEMAGNETIZE COMPASS

Diagnostic Test

1.

DEMAGNETIZE COMPASS

NOTE: A blank compass display indicates that vehicle demagnetizing is required.

NOTE: After demagnetizing, the vehicle will enter Auto Fast-Cal when the ignition is turned on.

NOTE: Ensure that the correct compass variance is stored in the compass memory. See

(

Setting Compass

Variance

(

in the Service Information.

Refer to the Service Information for the Demagnetizing Procedure.

View repair for Verification Test.

Repair

When the Demagnetizing Procedure is complete perform the Verification Test.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1.)

8M - 4

OVERHEAD CONSOLE - ELECTRICAL DIAGNOSTICS

DR/DH

FCM - AMBIENT TEMP CONFIGURATION ERROR

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
During power up.

•

Set Condition:
The FCM detects that an Ambient Temperature Sensor is present on the input circuit and has gone through
auto-configuration and another module is transmitting a redundant ambient temp message.

Possible Causes

INCORRECT CONFIGURATION

Diagnostic Test

1.

INCORRECT CONFIGURATION

NOTE: This code will only set if the FCM detects that another module transmitting a redundant ambient
temp message.

NOTE: Diagnose and repair any Communication DTCs before proceeding with this test.
Ensure that the vehicle has only one Ambient Temperature Sensor, and that it is hardwired to the FCM.

With the DRBIII

T

, erase DTCs.

Cycle the ignition to auto-configure the FCM.

With the DRBIII

T

, read DTCs.

Did this DTC reset?

Yes

>> Ensure that the vehicle is not equipped with multiple Ambient Temperature Sensors. If vehicle is

equipped with NGC, disconnect the ambient temp sensor to the FCM and cycle the ignition.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1.)

No

>> Replace and program the Front Control Module in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1.)

DR/DH

OVERHEAD CONSOLE - ELECTRICAL DIAGNOSTICS

8M - 5

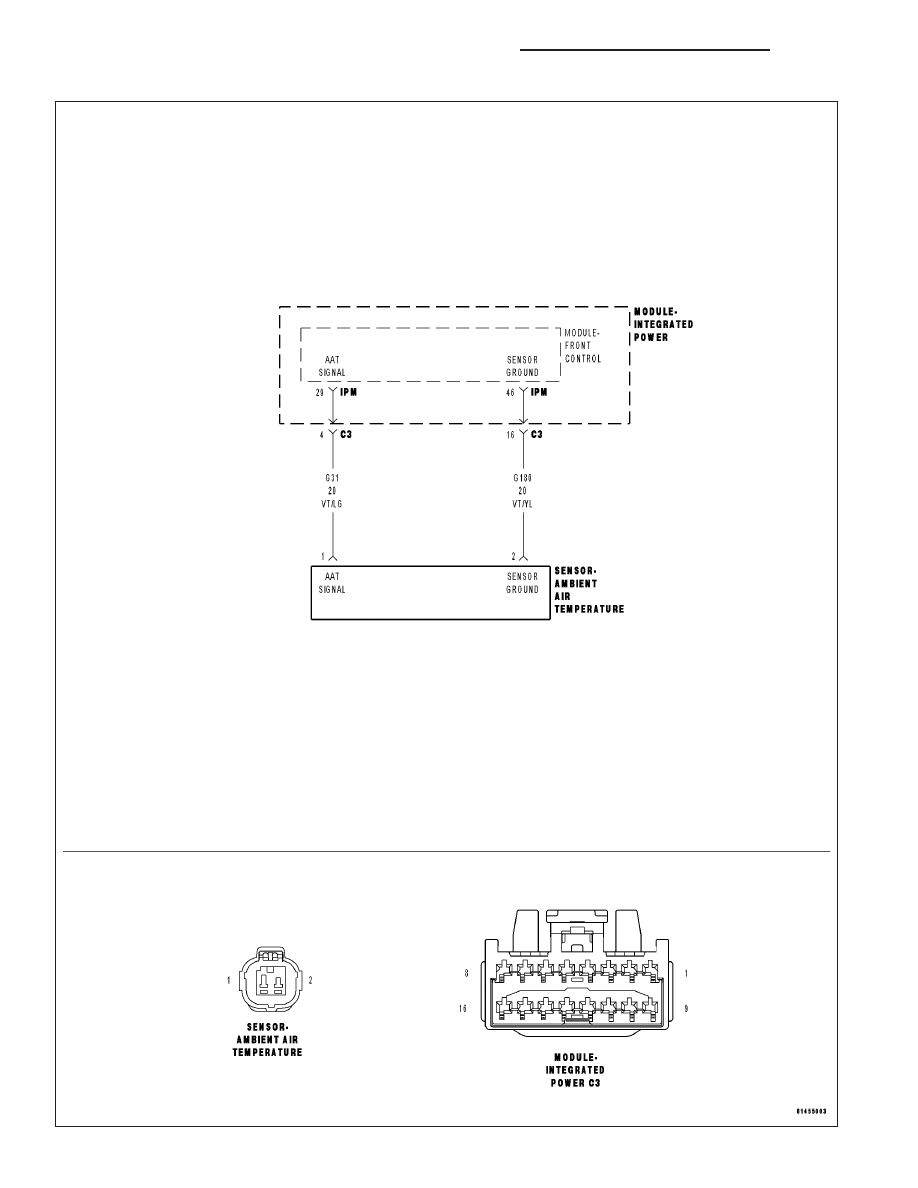

FCM - AMBIENT TEMP SENSOR INPUT LOW

8M - 6

OVERHEAD CONSOLE - ELECTRICAL DIAGNOSTICS

DR/DH

FCM - AMBIENT TEMP SENSOR INPUT LOW (CONTINUED)

For the Electronic Overhead Module circuit diagram (Refer to 8 - ELECTRICAL/OVERHEAD CONSOLE - SCHE-
MATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuous with the ignition on.

•

Set Condition:
The FCM detects less than 0.5 volts on the Ambient Temperature Sensor Signal circuit.

Possible Causes

(G31) AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

(G31) AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT SHORTED TO THE (G180) AMBIENT
TEMPERATURE SENSOR GROUND CIRCUIT

AMBIENT TEMPERATURE SENSOR

Diagnostic Test

1.

AMBIENT TEMPERATURE SENSOR

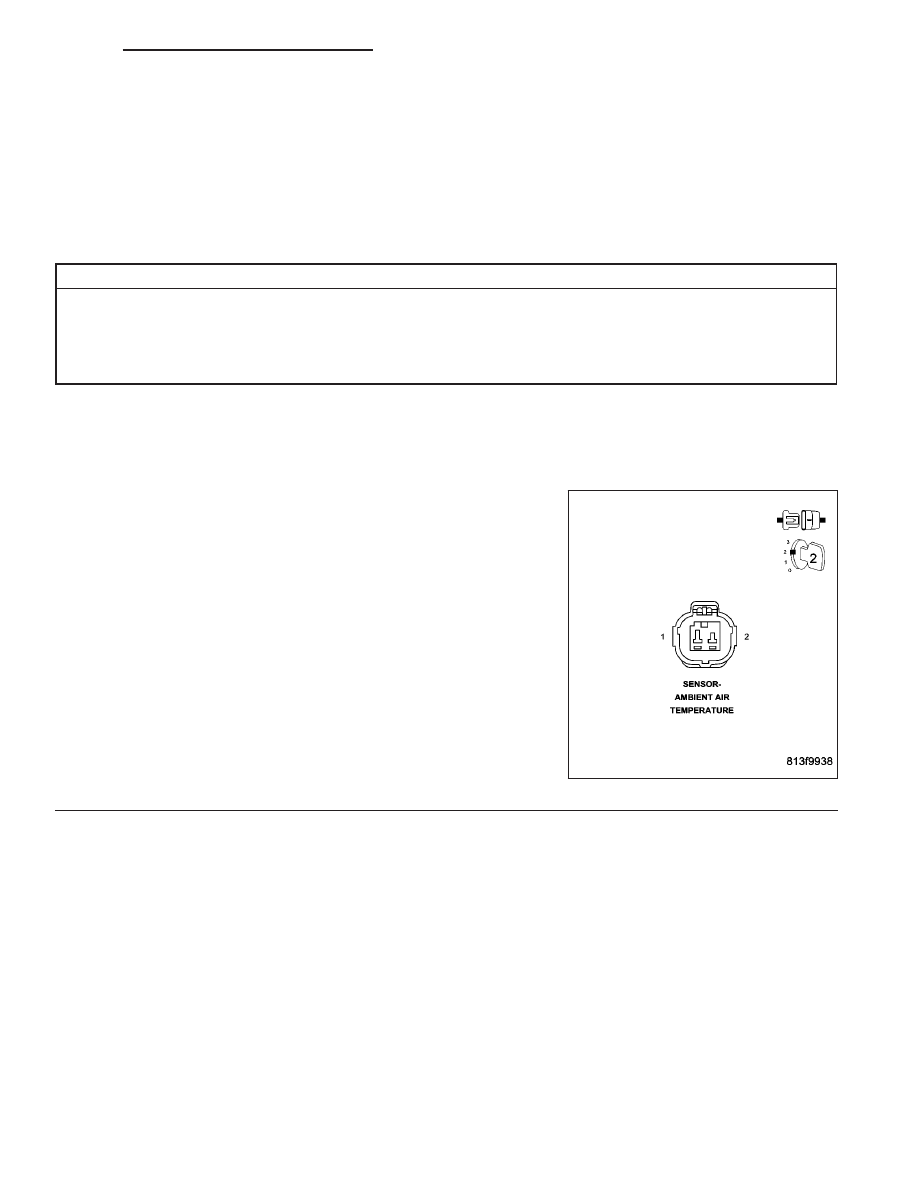

Disconnect the Ambient Temperature Sensor harness connector.

Close all vehicle doors.

Turn the ignition on.

With the DRBIII

T

in Sensors, read the Ambient Temperature Sensor

voltage.

Is the voltage above 4.8 volts?

Yes

>> Replace the Ambient Temperature Sensor.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

No

>> Go To 2

DR/DH

OVERHEAD CONSOLE - ELECTRICAL DIAGNOSTICS

8M - 7
