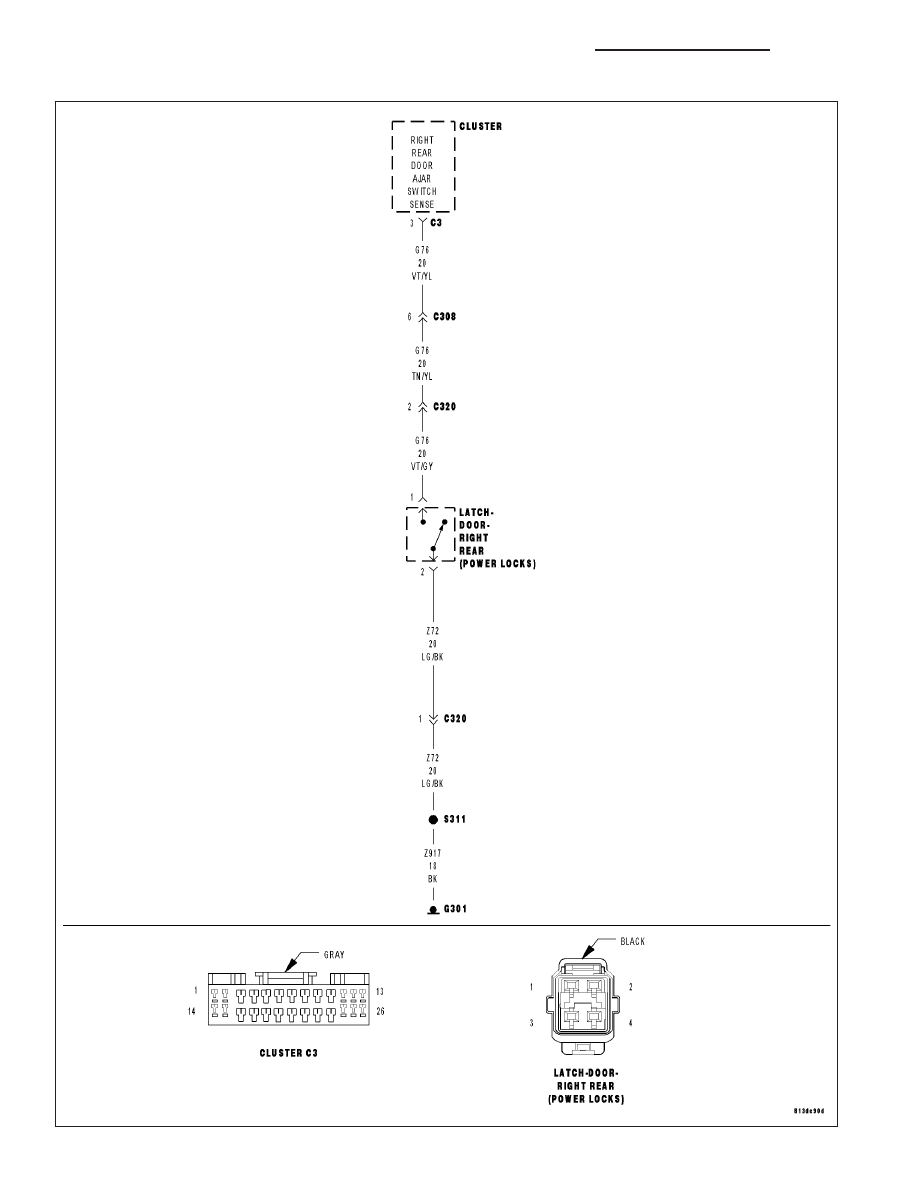

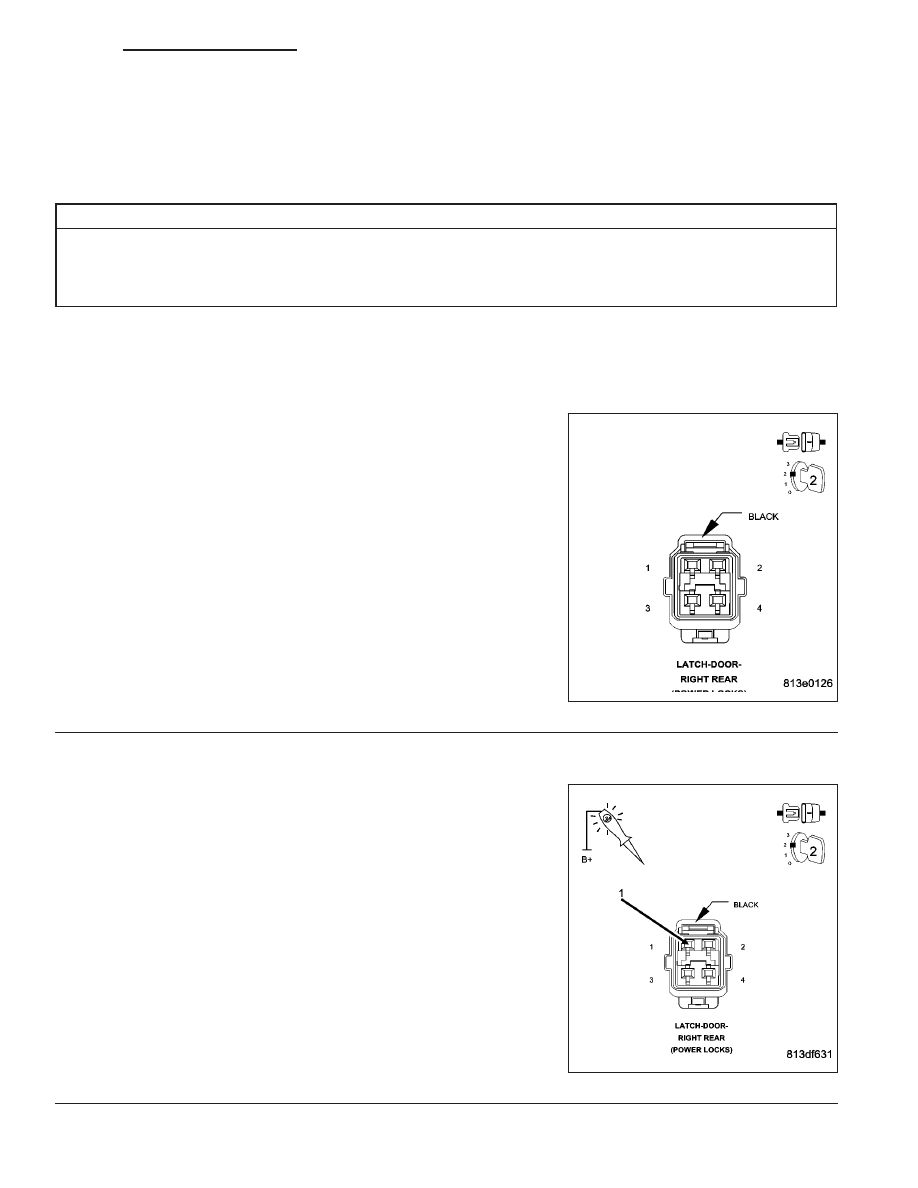

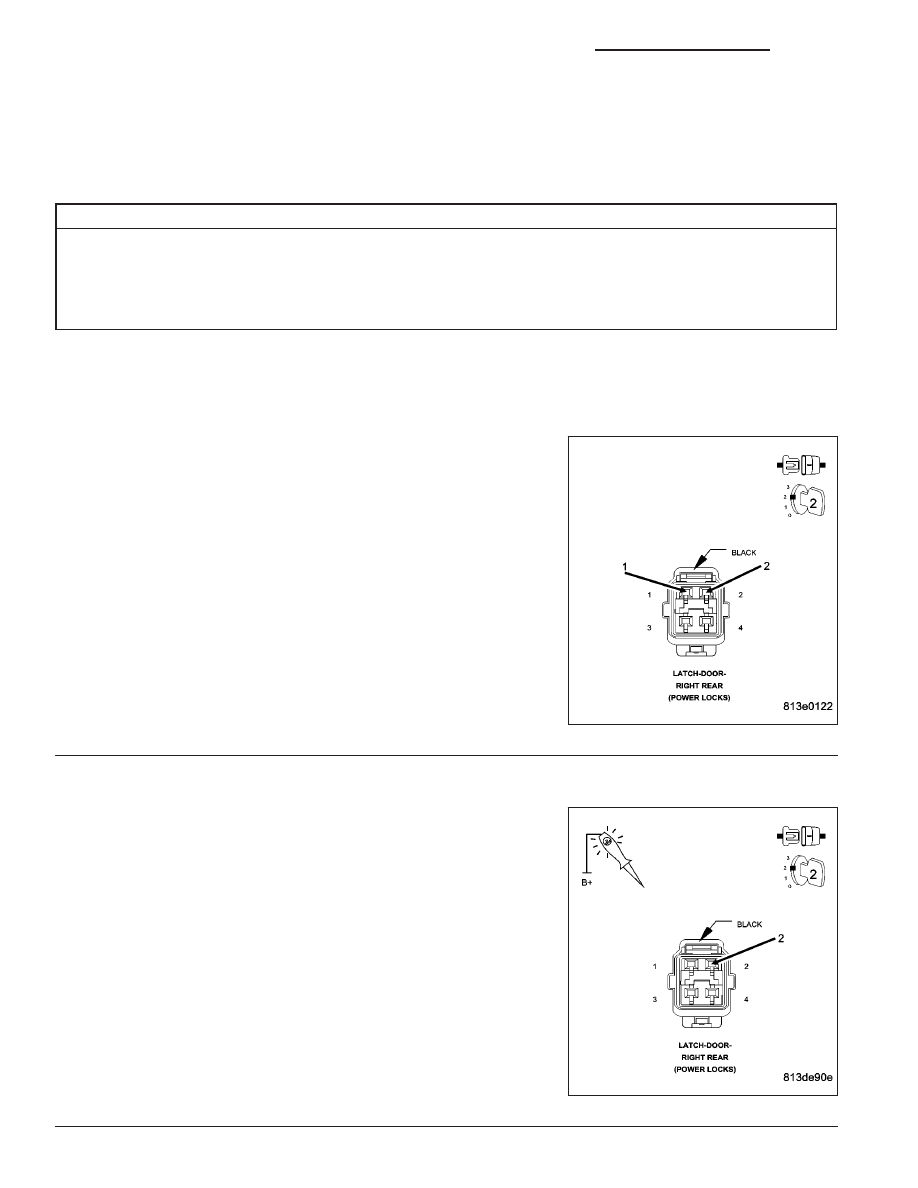

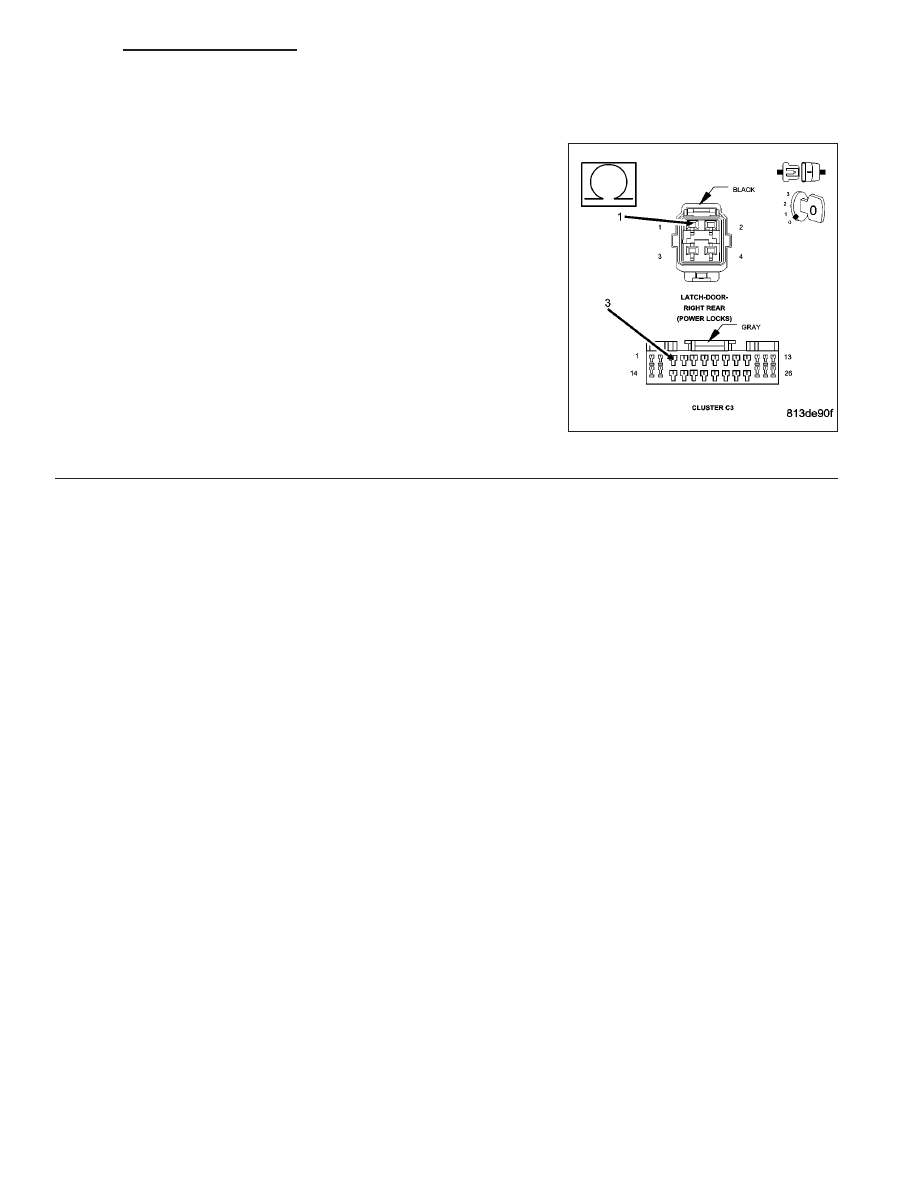

*RIGHT REAR DOOR AJAR CIRCUIT OPEN (CONTINUED) For the Door Ajar System circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR - SCHEMAT- For a complete wiring diagram Refer to Section 8W. Possible Causes OPEN (Z72) RIGHT REAR DOOR AJAR SWITCH GROUND CIRCUIT OPEN (G76) RIGHT REAR DOOR AJAR SWITCH SENSE CIRCUIT OPEN RIGHT REAR DOOR AJAR SWITCH INSTRUMENT CLUSTER Diagnostic Test 1. OPEN RIGHT REAR DOOR AJAR SWITCH Disconnect the Right Rear Door Latch connector. Connect a jumper wire between the (G76) Sense circuit and the (Z72) With the DRBIII T in Inputs/Outputs, read the R R DOOR AJAR SW state. Does the DRBIII T display CLOSED? Yes >> Replace the Right Rear Door Latch. Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 ELECTRICAL/ELECTRONIC CONTROL MODULES/ FRONT CONTROL MODULE - DIAGNOSIS AND TEST- No >> Go To 2 2. OPEN (Z72) RIGHT REAR DOOR AJAR SWITCH GROUND CIRCUIT Using a 12-volt Test Light connected to 12-volts, test the (Z72) Ground Does the test light illuminate brightly? Yes >> Go To 3 No >> Repair the (Z72) Right Rear Door Ajar Switch Ground cir- cuit for an open. Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 ELECTRICAL/ELECTRONIC CONTROL MODULES/ FRONT CONTROL MODULE - DIAGNOSIS AND TEST- 8L - 194 LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS DR/DH |
