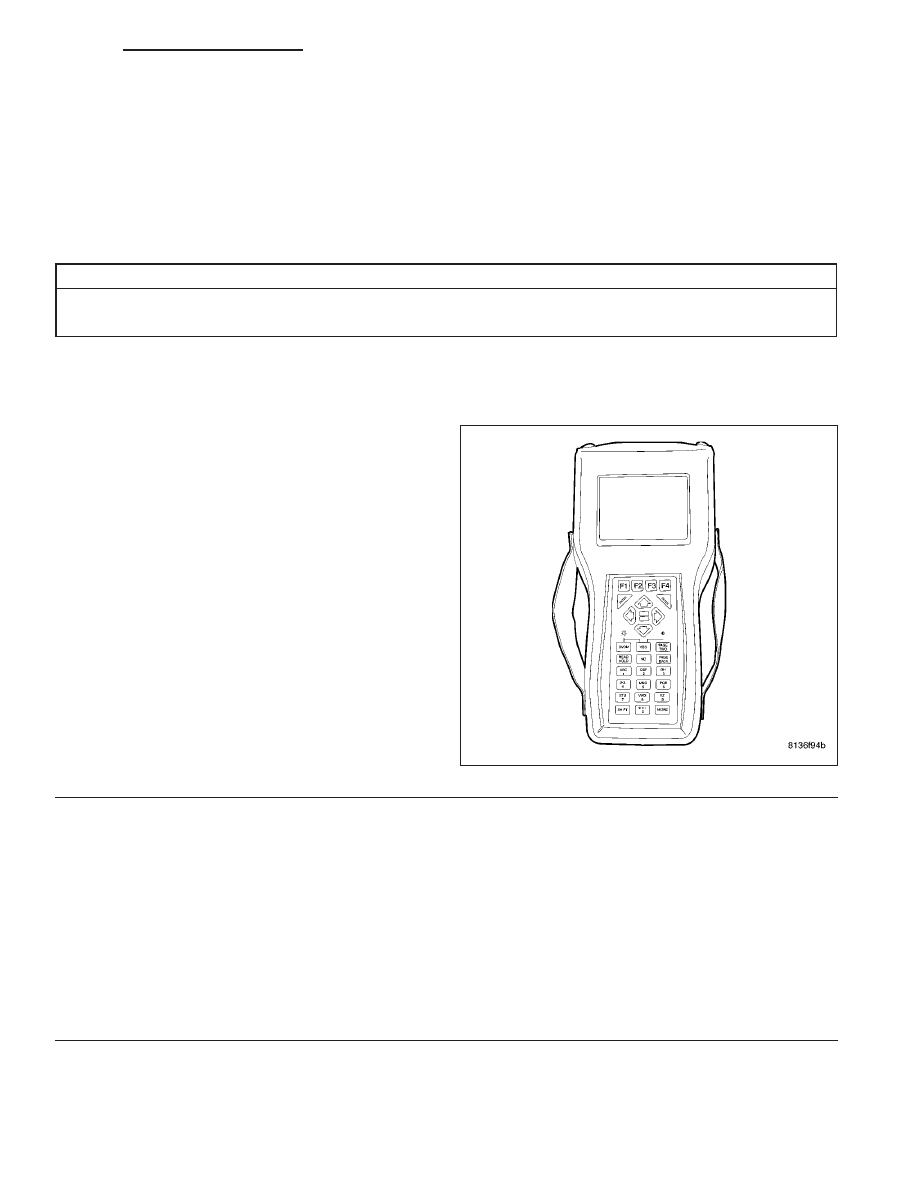

FCM-RIGHT TRAILER RELAY OUTPUT CIRCUIT HIGH

8L - 94

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-RIGHT TRAILER RELAY OUTPUT CIRCUIT HIGH (CONTINUED)

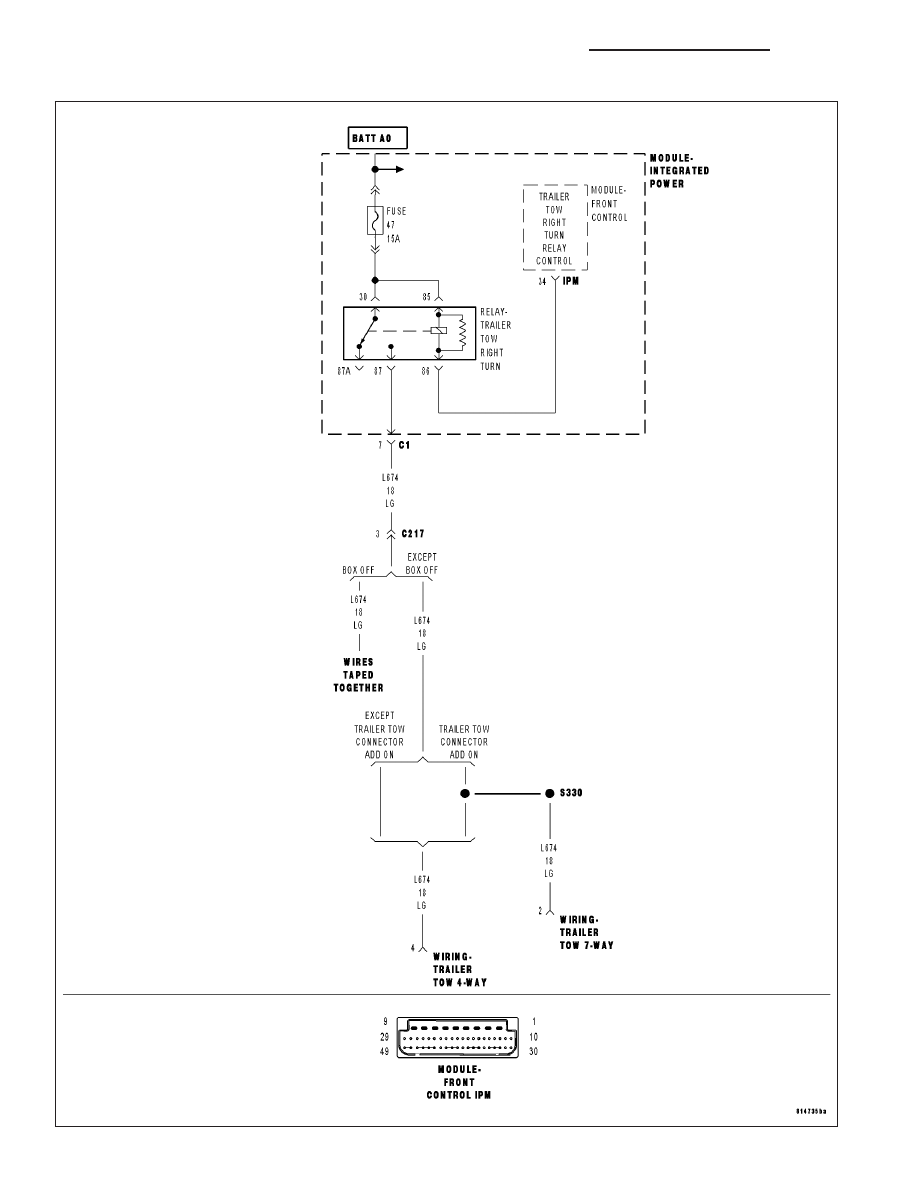

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on

•

Set Condition:
The FCM detectsa high condition

Possible Causes

FRONT CONTROL MODULE

INTEGRATED POWER MODULE

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the DRBIII

T

, clear all FCM DTC’s.

Actuate the Trailer Tow Lamps.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Right Trailer Relay Out-

put Circuit High?

Yes

>> Go To 2

No

>> The condition that caused the symptom is

currently not present. Inspect the related
wiring for a possible intermittent condition.
Look for any chafed, pierced, pinched, or
partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

2.

FRONT CONTROL MODULE

Turn the ignition off.

Remove the Front Control Module from the IPM.

Measure the voltage of the Accessory Relay Control circuit and ground.

Is the voltage above 1.0 volts?

Yes

>> Replace the Integrated Power Module.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1.
