FCM-PARK LAMP RELAY OUTPUT CIRCUIT OPEN (CONTINUED)

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on

•

Set Condition:
The FCM detects an open condition

Possible Causes

PARK LAMP RELAY OUTPUT CIRCUIT OPEN

MISSING RELAY

PARK LAMP RELAY

FRONT CONTROL MODULE

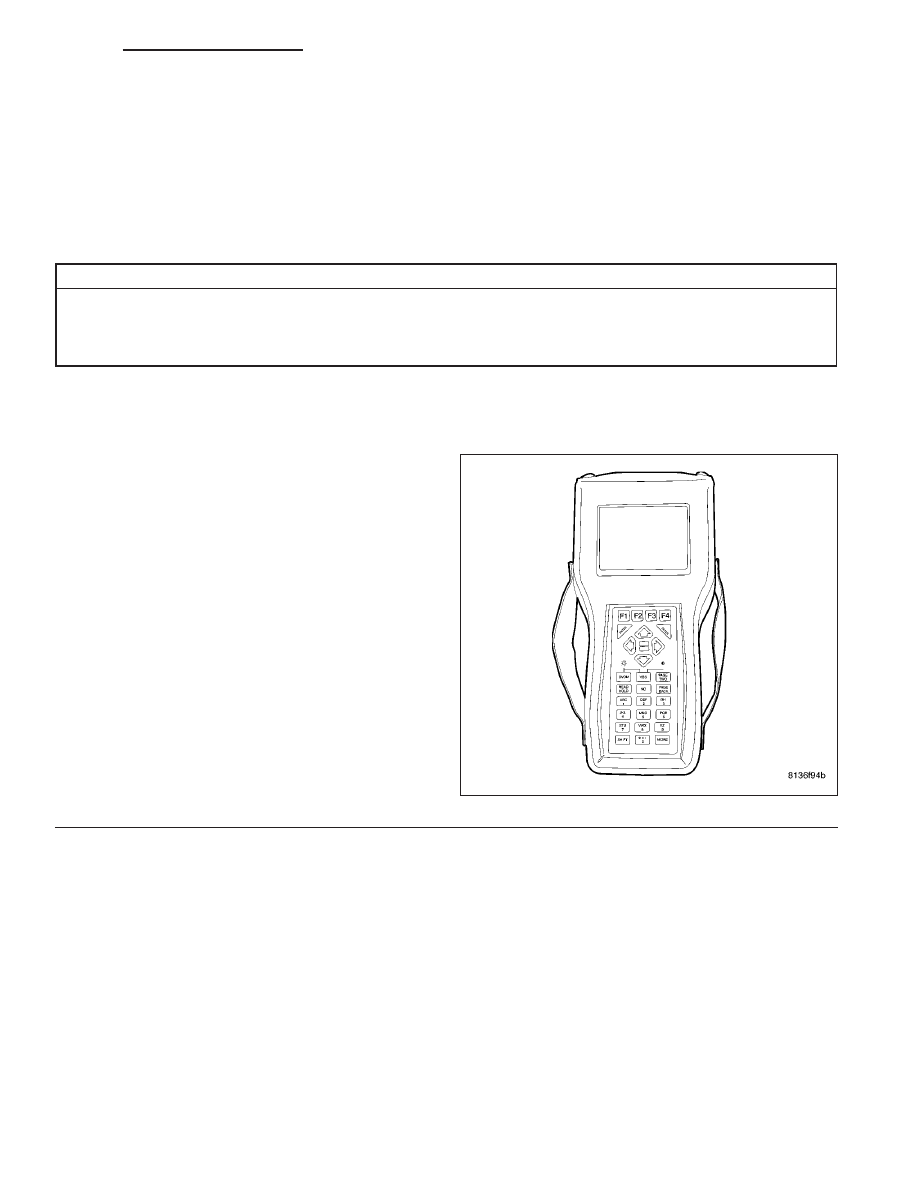

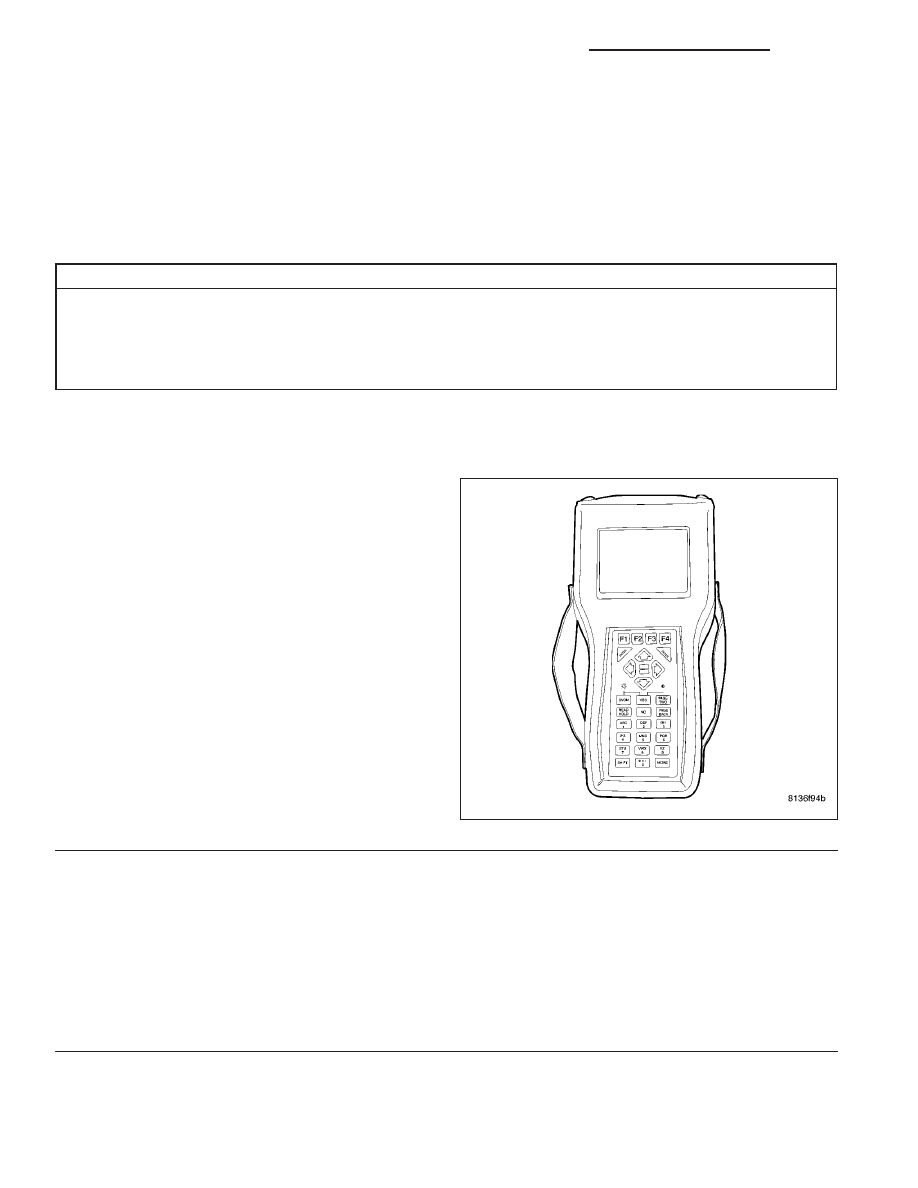

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the DRBIII

T

, clear all FCM DTC’s.

Turn the Park Lamps on.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Park Lamp Relay Output

Circuit Open?

Yes

>> Go To 2

No

>> The condition that caused the symptom is

currently not present. Inspect the related
wiring for a possible intermittent condition.
Look for any chafed, pierced, pinched, or
partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

2.

MISSING RELAY

Turn the ignition off.

Check the IPM to make certain the Park Lamp Relay is present.

Is the Park Lamp Relay present?

Yes

>> Go To 3

No

>> Replace the missing Park Lamp Relay.

Perform BODY VERIFICATION TEST - VER 1.

8L - 62

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-PARK LAMP RELAY OUTPUT CIRCUIT OPEN (CONTINUED)

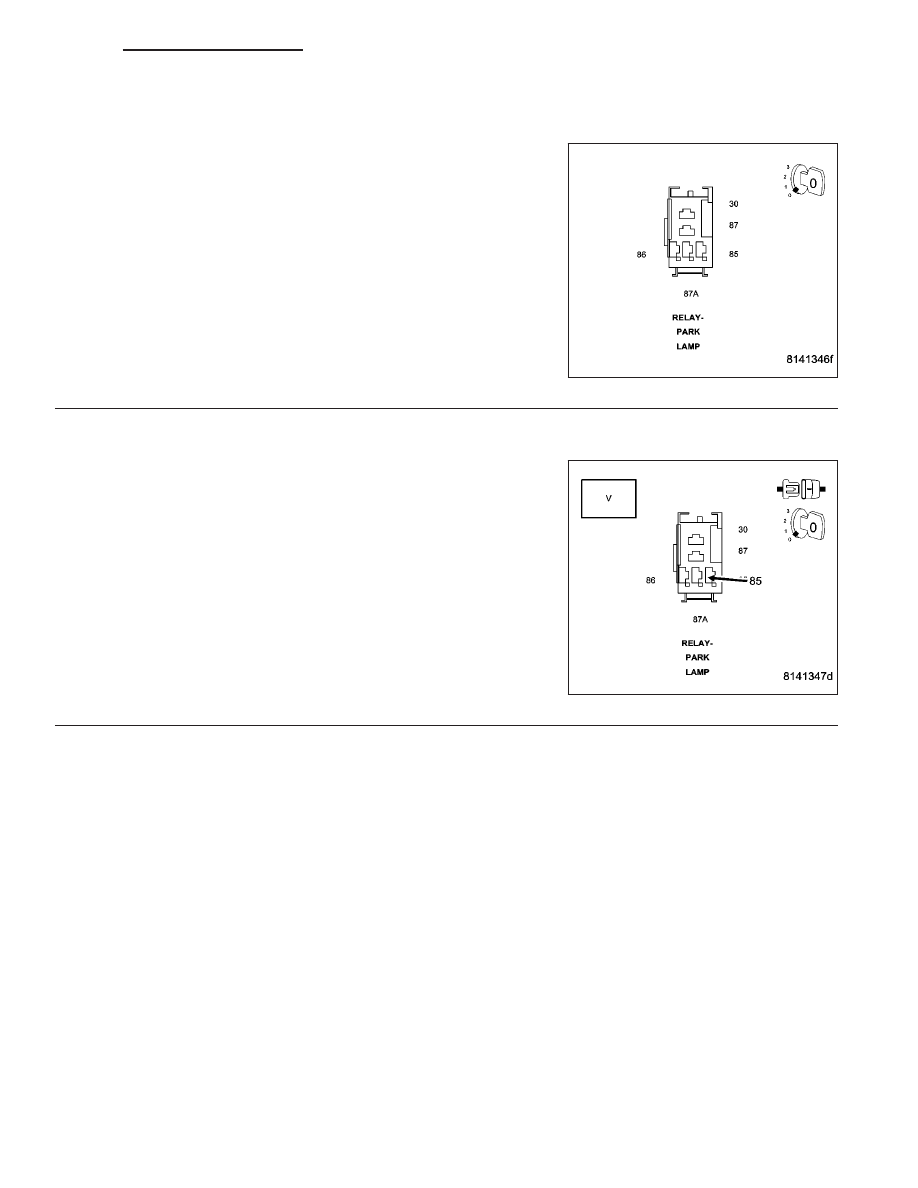

3.

PARK LAMP RELAY

Turn the ignition off.

Install a known good relay in place of the park lamp relay.

Turn the Park Lamps On.

Do the Park Lamps operate normally?

Yes

>> Replace the Park Lamp Relay.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

FRONT CONTROL MODULE

Turn the ignition off

Remove the Park Lamp Relay.

Measure the voltage of the Fused B+ circuit of the park lamp relay.

Is the voltage above 10 volts?

Yes

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the Park Lamp Relay Output Circuit.

Perform BODY VERIFICATION TEST - VER 1.

DR/DH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 63

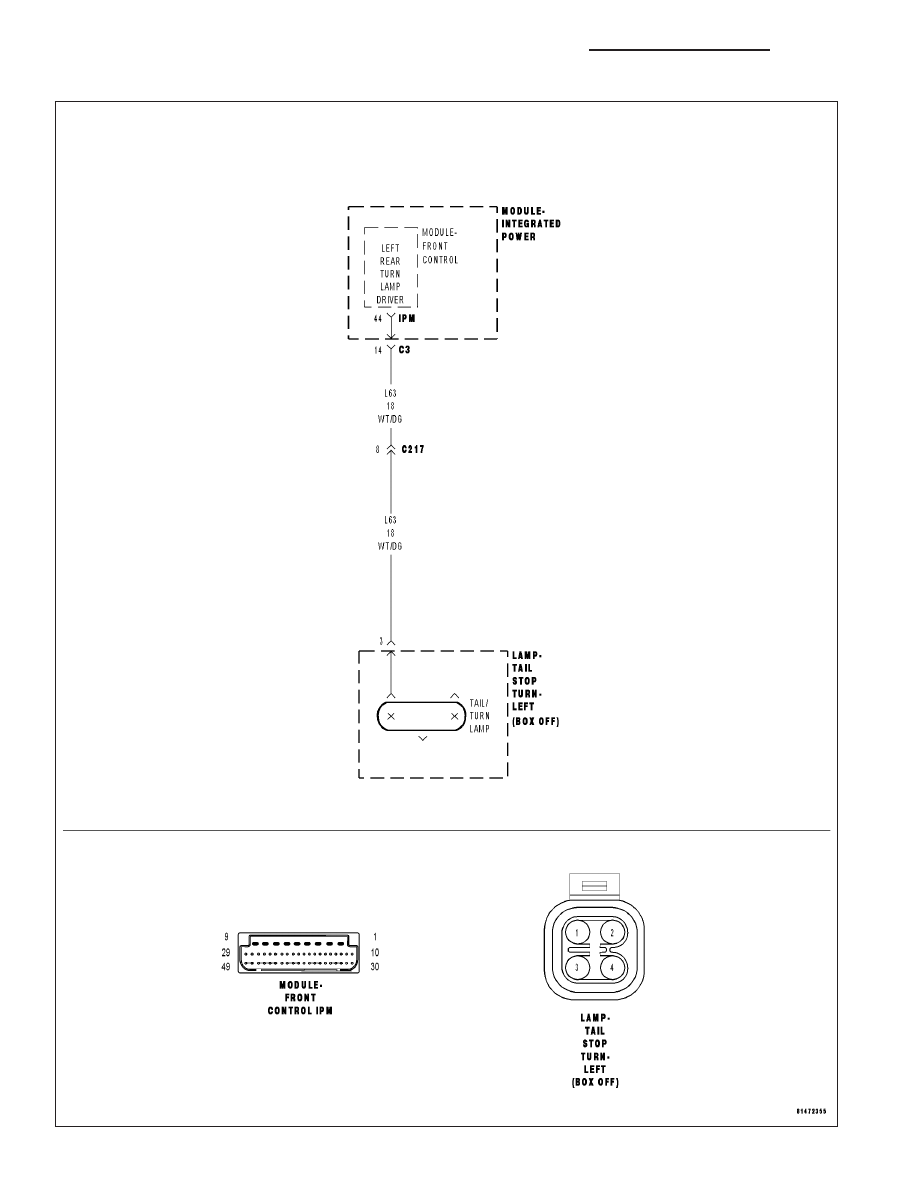

FCM-REAR LEFT TURN OUTPUT CIRCUIT LOW

8L - 64

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DR/DH

FCM-REAR LEFT TURN OUTPUT CIRCUIT LOW (CONTINUED)

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on

•

Set Condition:
The FCM detects a short to ground condition

Possible Causes

REAR LEFT TURN LAMP DRIVER CIRCUIT SHORT TO GROUND

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the DRBIII

T

, clear all FCM DTC’s.

Actuate the Left Turn signal lamp.

With the DRBIII

T

, read the DTC information.

Does the DRBIII

T

read: Rear Left Turn Output

Circuit Low?

Yes

>> Go To 2

No

>> The condition that caused the symptom is

currently not present. Inspect the related
wiring for a possible intermittent condition.
Look for any chafed, pierced, pinched, or
partially broken wires.

Perform BODY VERIFICATION TEST -
VER 1.

DR/DH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 65
