*HORNS INOPERATIVE (CONTINUED)

For the Horn System circuit diagram (Refer to 8 - ELECTRICAL/HORN - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

Possible Causes

DTC PRESENT

FUSE #45

HORNS

HORN GROUND CIRCUIT OPEN

HORN RELAY OUTPUT CIRCUIT OPEN

HORN SWITCH

HORN SWITCH GROUND

CLOCKSPRING

HORN SWITCH SENSE OPEN

INTEGRATED POWER MODULE

INSTRUMENT CLUSTER

FRONT CONTROL MODULE

Diagnostic Test

1.

HORN RELAY CONTROL CIRCUIT DTC ACTIVE

Turn the ignition on.

With the DRBIII

T

, read FCM DTC’s.

Does the DRBIII

T

display a HORN RELAY CONTROL CIRCUIT DTC active?

Yes

>> Refer to symptom list.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 2

2.

ACTUATE HORN RELAY

With the DRBIII

T

, actuate the Horn Relay.

Do the horns operate?

Yes

>> Go To 3

No

>> Go To 7

8H - 12

HORN SYSTEM - ELECRICAL DIAGNOSTICS

DR/DH

*HORNS INOPERATIVE (CONTINUED)

3.

HORN SWITCH

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BATTERY AND WAIT TWO MINUTES BEFORE PRO-
CEEDING.

CAUTION: DO NOT PLACE AN INTACT UNDEPLOYED AIRBAG FACE DOWN ON A HARD SURFACE, THE
AIRBAG WILL PROPEL INTO THE AIR IF ACCIDENTALLY DEPLOYED, AND COULD RESULT IN SERIOUS OR
FATAL INJURY.
Gain access to the horn switch.

Measure the resistance of the Horn Switch ground circuit.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the horn switch ground as necessary.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

4.

HORN SWITCH

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BATTERY AND WAIT TWO MINUTES BEFORE PRO-
CEEDING.

CAUTION: DO NOT PLACE AN INTACT UNDEPLOYED AIRBAG FACE DOWN ON A HARD SURFACE, THE
AIRBAG WILL PROPEL INTO THE AIR IF ACCIDENTALLY DEPLOYED, AND COULD RESULT IN SERIOUS OR
FATAL INJURY.
Gain access to the horn switch connector.

WARNING: TURN THE IGNITION ON, THEN RECONNECT THE BATTERY.
Momentarily connect a jumper wire between the Horn Switch Sense circuit at the Horn switch connector and
ground.

Did the horns sound?

Yes

>> Replace the horn switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Go To 5

DR/DH

HORN SYSTEM - ELECRICAL DIAGNOSTICS

8H - 13

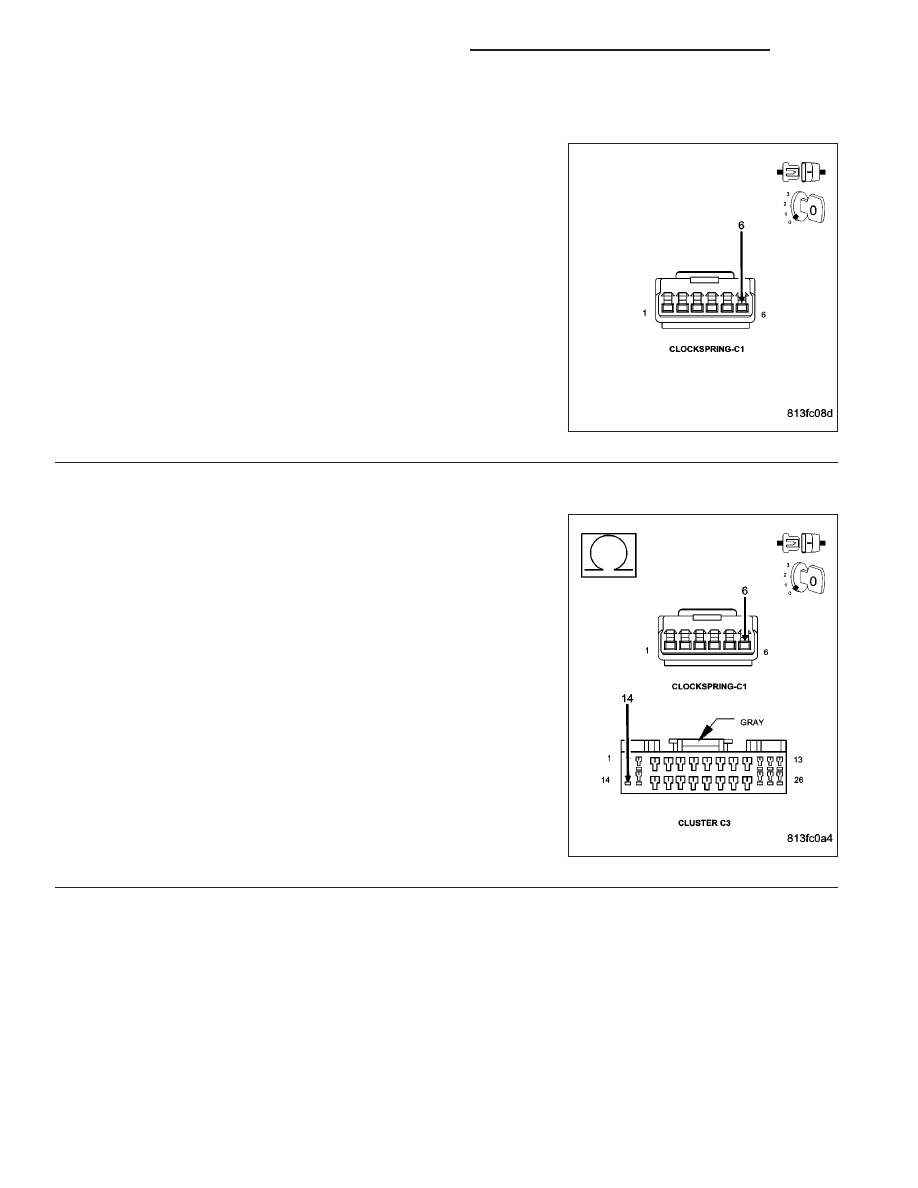

*HORNS INOPERATIVE (CONTINUED)

5.

CLOCKSPRING

Turn the ignition off.

Disconnect the clockspring C1 connector.

Momentarily connect a jumper wire between the Horn Switch Sense
circuit at the clockspring connector and ground.

Did the horns sound?

Yes

>> Replace the clockspring.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Go To 6

6.

HORN SWITCH SENSE

Turn the ignition off.

Disconnect the clockspring C1 connector.

Disconnect the Instrument Cluster C3 connector.

NOTE: Check connectors - Clean/repair as necessary.
Measure the resistance of the Horn Switch Sense circuit between the
clockspring C1 connector and the Instrument Cluster C3 connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Instrument Cluster in accordance with the ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Repair the Horn Switch Sense circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

8H - 14

HORN SYSTEM - ELECRICAL DIAGNOSTICS

DR/DH

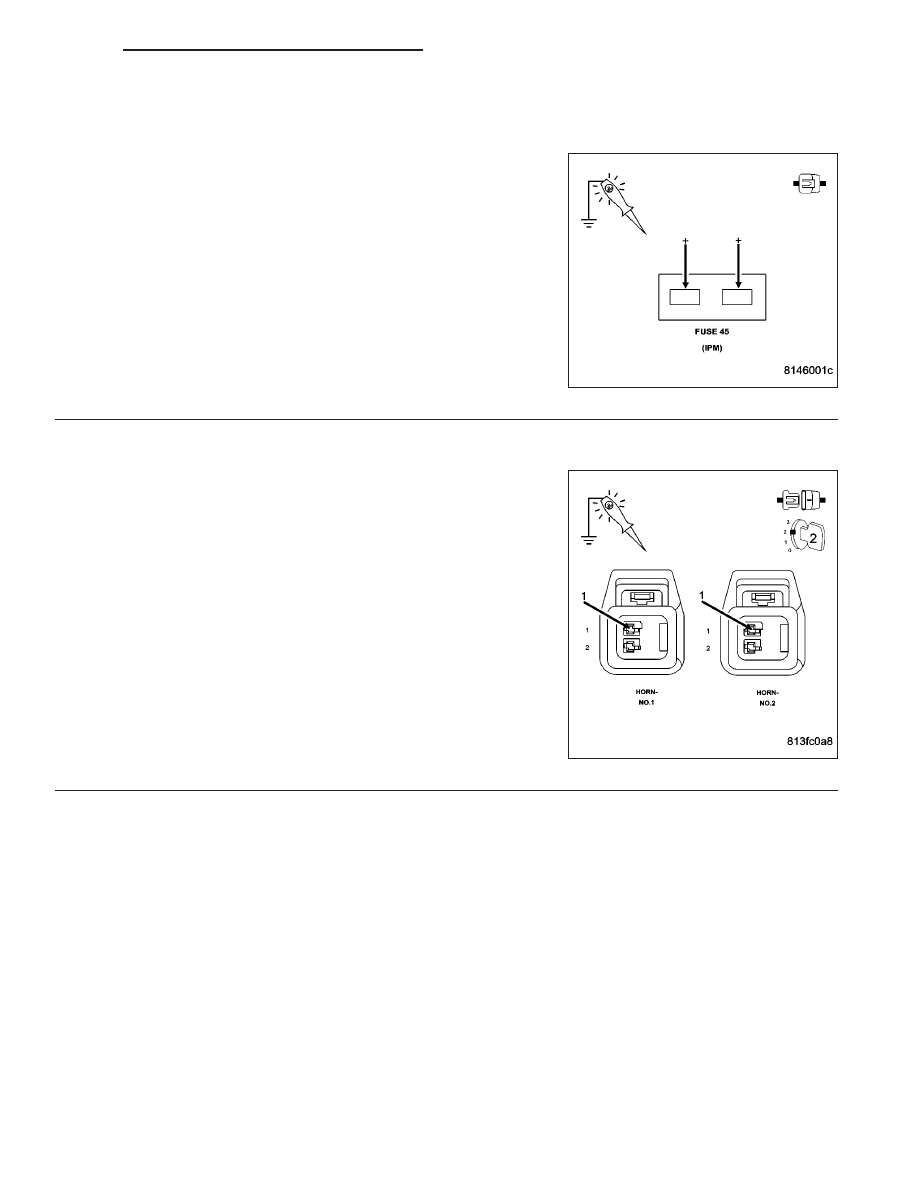

*HORNS INOPERATIVE (CONTINUED)

7.

CHECK FUSE #45

Turn the ignition off.

Using a 12-volt test light connected to ground, check the Horn fuse
#45 in the IPM.

Is the fuse open?

Yes

>> Replace the fuse. Check for a short to ground in the Horn

Relay Output circuit from the IPM to the horns.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Go To 8

8.

HORN RELAY OUTPUT

Disconnect a horn connector.

With the DRBIII

T

, actuate the Horn Relay.

Using a 12-volt test light connected to ground, check the Horn Relay
Output circuit.

Does the test light illuminate brightly?

Yes

>> Go To 9

No

>> Go To 10

DR/DH

HORN SYSTEM - ELECRICAL DIAGNOSTICS

8H - 15
