*NO RESPONSE FROM PCM (PCI BUS) - JTEC (CONTINUED)

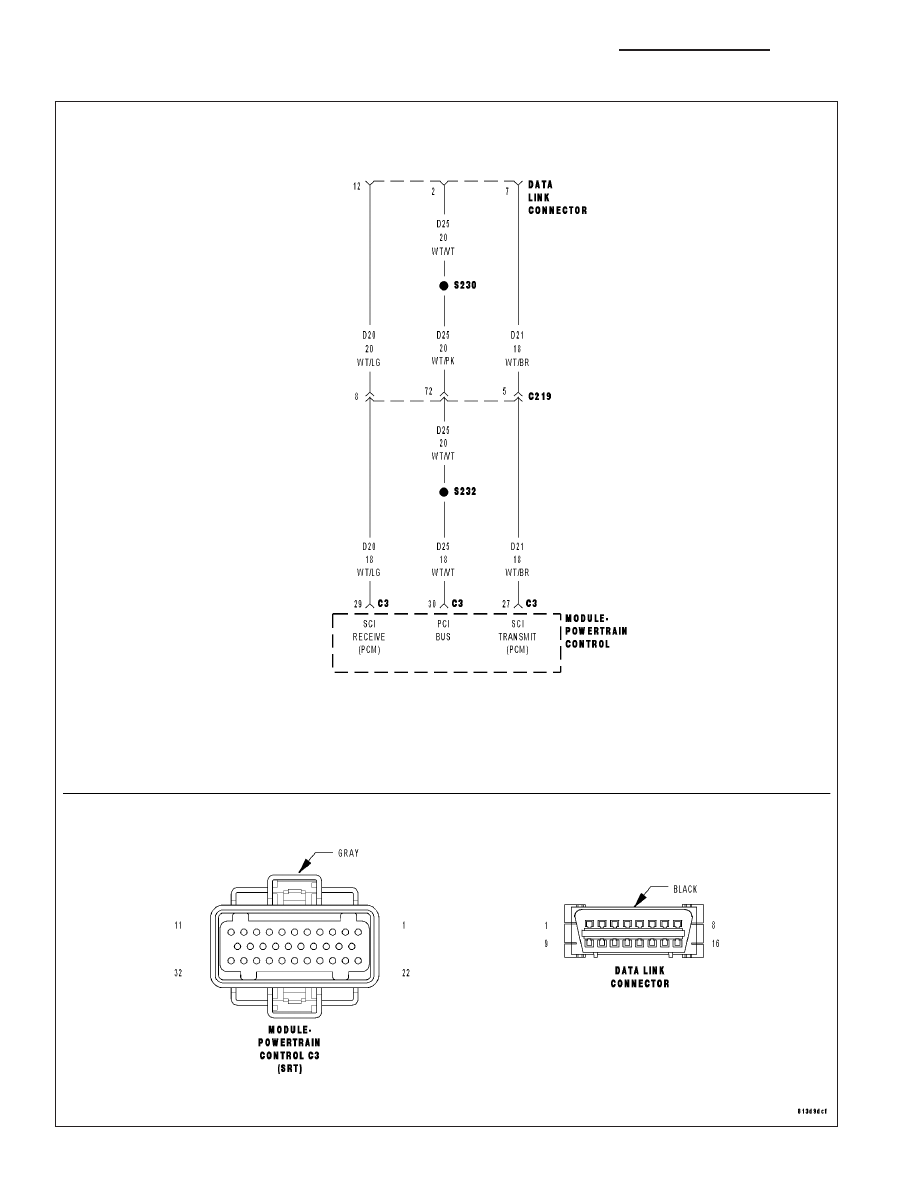

For a complete wiring diagram Refer to Section 8W.

Possible Causes

POWERTRAIN CONTROL MODULE POWER AND GROUND

(D25) PCI BUS CIRCUIT OPEN

POWERTRAIN CONTROL MODULE

Diagnostic Test

1.

ESTABLISH COMMUNICATIONS WITH OTHER PCI BUS MODULES

Turn the ignition on.

NOTE: Ensure there is PCI bus communication with other modules. If not, refer to the PCI Bus Communi-
cation Failure symptom and repair as necessary.

NOTE: As soon as one or more modules communicates with the DRB, answer the question.
With the DRB, attempt to communicate with the ORC.

With the DRB, attempt to communicate with the Instrument Cluster.

Was the DRB able to I/D or communicate with either of the modules?

Yes

>> Go To 2

No

>> Refer to the table of contents and perform the related symptom.

Perform POWERTRAIN VERIFICATION TEST - VER 1.

8E - 60

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

DR/DH

*NO RESPONSE FROM PCM (PCI BUS) - JTEC (CONTINUED)

2.

(D25) PCI BUS CIRCUIT OPEN

With the DRB, read PCM DTC’s. This is to ensure power and ground
to the PCM are operational.

NOTE: If the DRB will not read PCM DTC’s, follow the NO
RESPONSE TO PCM (SCI ONLY) - JTEC symptom.

NOTE: If the vehicle will not start and the DRB displays a no
response message, refer to the appropriate symptom in the
Engine Electrical Diagnostics category.
Turn the ignition off.

Disconnect the PCM C3 harness connector.

Turn the ignition on.

Use Scope input cable CH7058, Cable to Probe adapter CH7062, and
the red and black test probes.

Connect the scope input cable to the channel one connector on the
DRB. Attach the red and black leads and the cable to probe adapter to
the scope input cable.

With the DRBIII

T

select Pep Module Tools.

Select lab scope.

Select Live Data.

Select 12 volt square wave.

Press F2 for Scope.

Press F2 and use the down arrow to set voltage range to 20 volts. Press F2 again when complete.

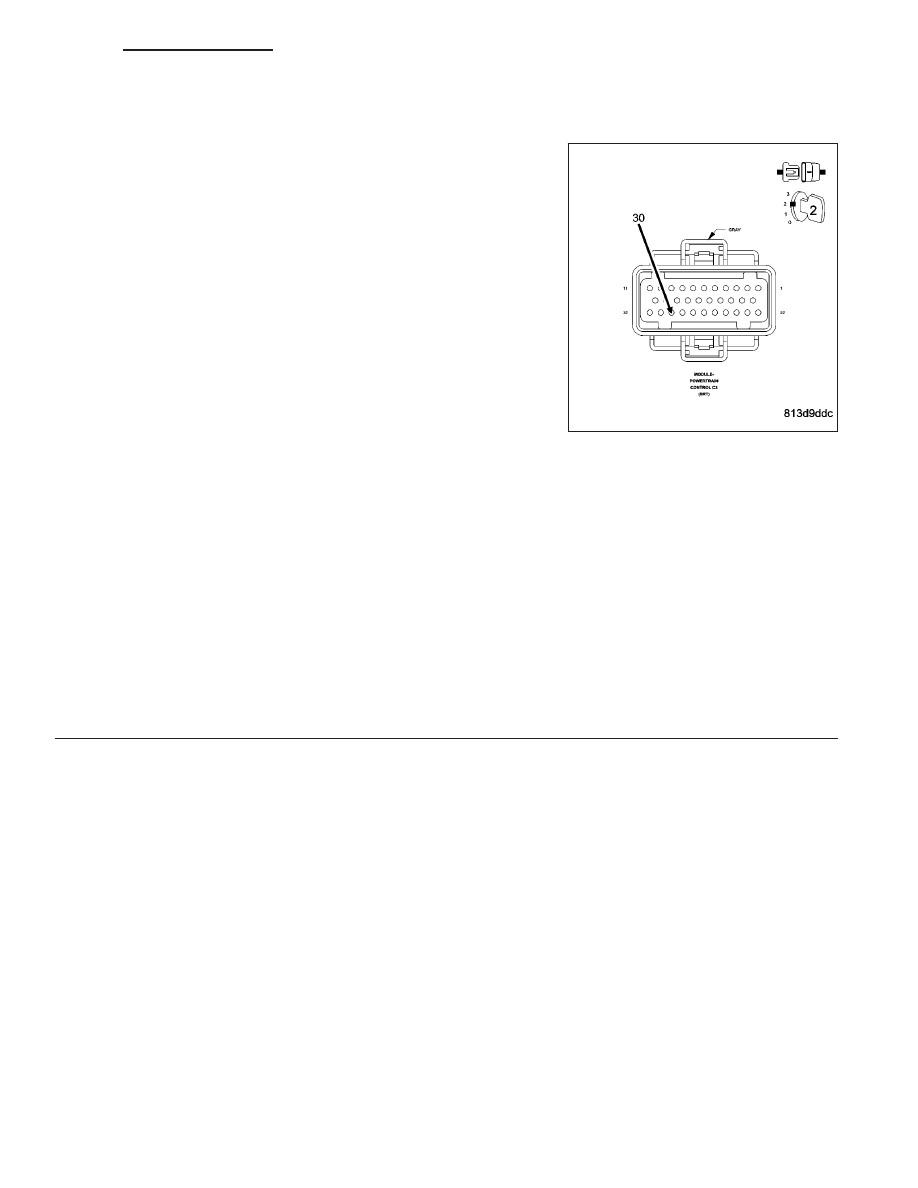

Connect the Black lead to the chassis ground. Connect the Red lead to the PCI Bus circuit in the PCM connector.

Observe the voltage display on the DRB Lab Scope.

Does the voltage pulse from 0 to approximately 7.5 volts?

Yes

>> Replace the Powertrain Control Module in accordance with the service information.

Perform POWERTRAIN VERIFICATION TEST - VER 1.

No

>> Repair the (D25) PCI Bus circuit for an open.

Perform POWERTRAIN VERIFICATION TEST - VER 1.

DR/DH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 61

*NO RESPONSE FROM PCM (SCI ONLY) - JTEC

8E - 62

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

DR/DH

*NO RESPONSE FROM PCM (SCI ONLY) - JTEC (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

Possible Causes

(D21) SCI TRANSMIT (PCM) CIRCUIT SHORTED TO GROUND

(D20) SCI RECEIVE (PCM) CIRCUIT SHORTED TO GROUND

(D21) SCI TRANSMIT (PCM) CIRCUIT SHORTED TO VOLTAGE

(D20) SCI RECEIVE (PCM) CIRCUIT SHORTED TO VOLTAGE

(D21) SCI TRANSMIT (PCM) CIRCUIT OPEN

(D20) SCI RECEIVE (PCM) CIRCUIT OPEN

(D21) SCI TRANSMIT (PCM) CIRCUIT SHORTED TO THE (D20) SCI RECEIVE (PCM) CIRCUIT

POWERTRAIN CONTROL MODULE

Diagnostic Test

1.

CHECK POWERTRAIN CONTROL MODULE POWER AND GROUND

Refer to the Engine Electrical Diagnostics and perform the symptom Checking PCM Power and Ground Circuits.

NOTE: With the DRB in the generic scan tool mode, attempt to communicate with the PCM. If the DRB can
communicate with the PCM in the generic scan tool mode, it may not be necessary to perform this step.

Did the vehicle pass this test?

Yes

>> Go To 2

No

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 1.

2.

SCI CIRCUITS SHORTED TO GROUND

Turn the ignition off.

Disconnect the DRB from the DLC.

Disconnect the Powertrain Control Module C3 harness connector.

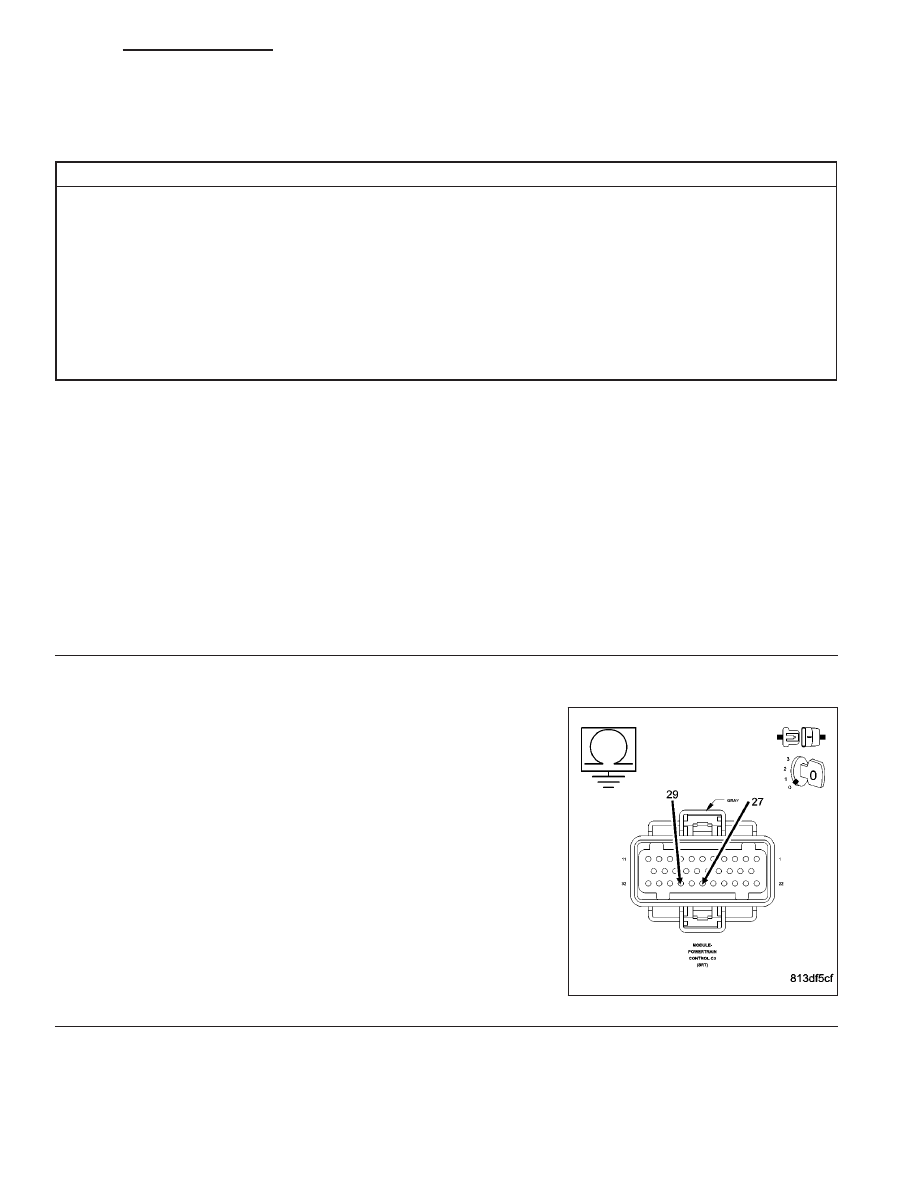

Measure the resistance between ground and the (D21) SCI Transmit
(PCM) circuit.

Measure the resistance between ground and the (D20) SCI Receive
(PCM) circuit.

Is the resistance below 10.0 ohms for either circuit?

Yes

>> Repair the SCI Circuit that measured below 10.0 ohms for

a short to ground.

Perform POWERTRAIN VERIFICATION TEST - VER 1.

No

>> Go To 3
