BATTERY 2 VOLTAGE OPEN (FCM)

8E - 8

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

DR/DH

BATTERY 2 VOLTAGE OPEN (FCM) (CONTINUED)

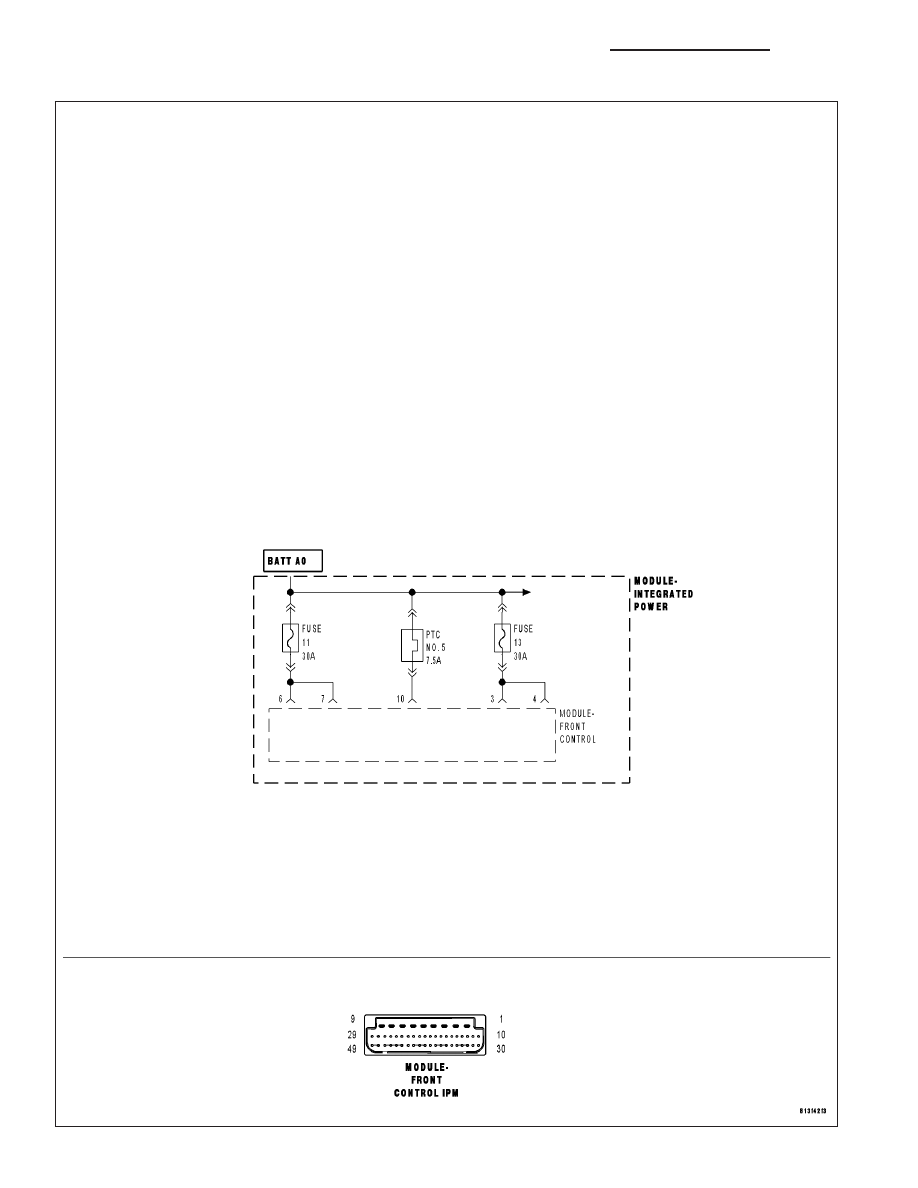

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The FCM detects low voltage on battery input 2.

Possible Causes

FUSE #11

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Diagnostic Test

1.

CHECK FOR AN ACTIVE DTC

Turn the ignition on.

With the DRB, erase the FCM DTC’s.

Turn the ignition off then turn the ignition on and wait approximately 1 minute.

With the DRB, read the FCM DTC’s.

Did this DTC reset?

Yes

>> Go To 2

No

>> The condition that set this DTC is no longer present. Using the wiring diagram/schematic as a guide,

inspect the wiring for chafed, pierced, pinched, and partially broken wires and the wiring harness con-
nectors for broken, bent, pushed out, and corroded terminals.

2.

CHECK FUSE #11

Turn the ignition off.

Check fuse #11 in the IPM.

Is the fuse open?

Yes

>> Replace the fuse and check for a possible intermittent short to ground condition.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1.)

No

>> Go To 3

DR/DH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 9

BATTERY 2 VOLTAGE OPEN (FCM) (CONTINUED)

3.

CHECK THE FUSED B+ CIRCUITS

Remove the FCM from the IPM.

NOTE: Ensure fuse #11 is installed in the IPM.

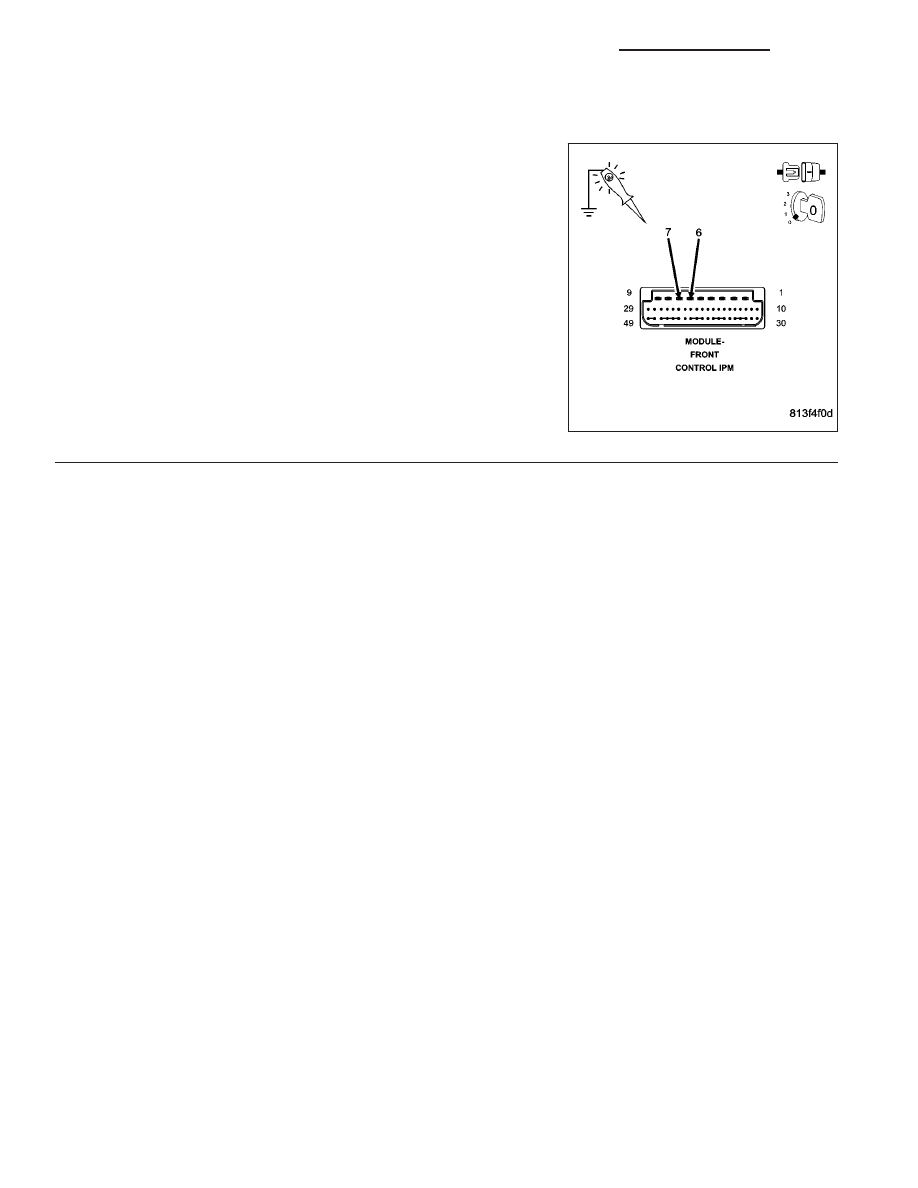

Using a 12-volt test light connected to ground, probe both Fused B+
circuits (cavities 6 and 7).

Is the test light illuminated for both circuits?

Yes

>> Replace the Front Control Module in accordance with the

service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

No

>> Replace the Power Distribution Center in accordance with

the service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1.)

8E - 10

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

DR/DH

BUS SHORTED TO BATTERY (FCM)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
Anytime the FCM detects a short to battery on the PCI Bus circuit.

Possible Causes

INTERMITTENT SHORT TO BATTERY ON THE (D25) PCI BUS CIRCUIT

Diagnostic Test

1.

INTERMITTENT CONDITION

NOTE: For this code to be active, the DRB will not be able to communicate with any modules on the vehicle
(except the PCM/ECM).

NOTE: Clear the code. If this code continues to set and the DRB can still communicate with the FCM, it will
be necessary to replace the FCM.

WARNING: WHEN THE ENGINE IS OPERATING, DO NOT STAND IN A DIRECT LINE WITH THE FAN. DO NOT
PUT YOUR HANDS NEAR THE PULLEYS, BELTS OR FAN. DO NOT WEAR LOOSE CLOTHING.

NOTE: The conditions that set the DTC are not present at this time. The following list may help in identi-
fying the intermittent condition.
With the engine running at normal operating temperature, wiggle the wiring harnesses. This is to try and duplicate
the complete bus failure condition.

Refer to any Technical Service Bulletins (TSB) that may apply.

Visually inspect the related wiring harness. Look for any chafed, pierced, pinched, or partially broken wires.

Visually inspect the related wiring harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Were any of the above conditions present?

Yes

>> Repair as necessary.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1.)

No

>> Test Complete.
