INSTALLATION

REGULAR CAB

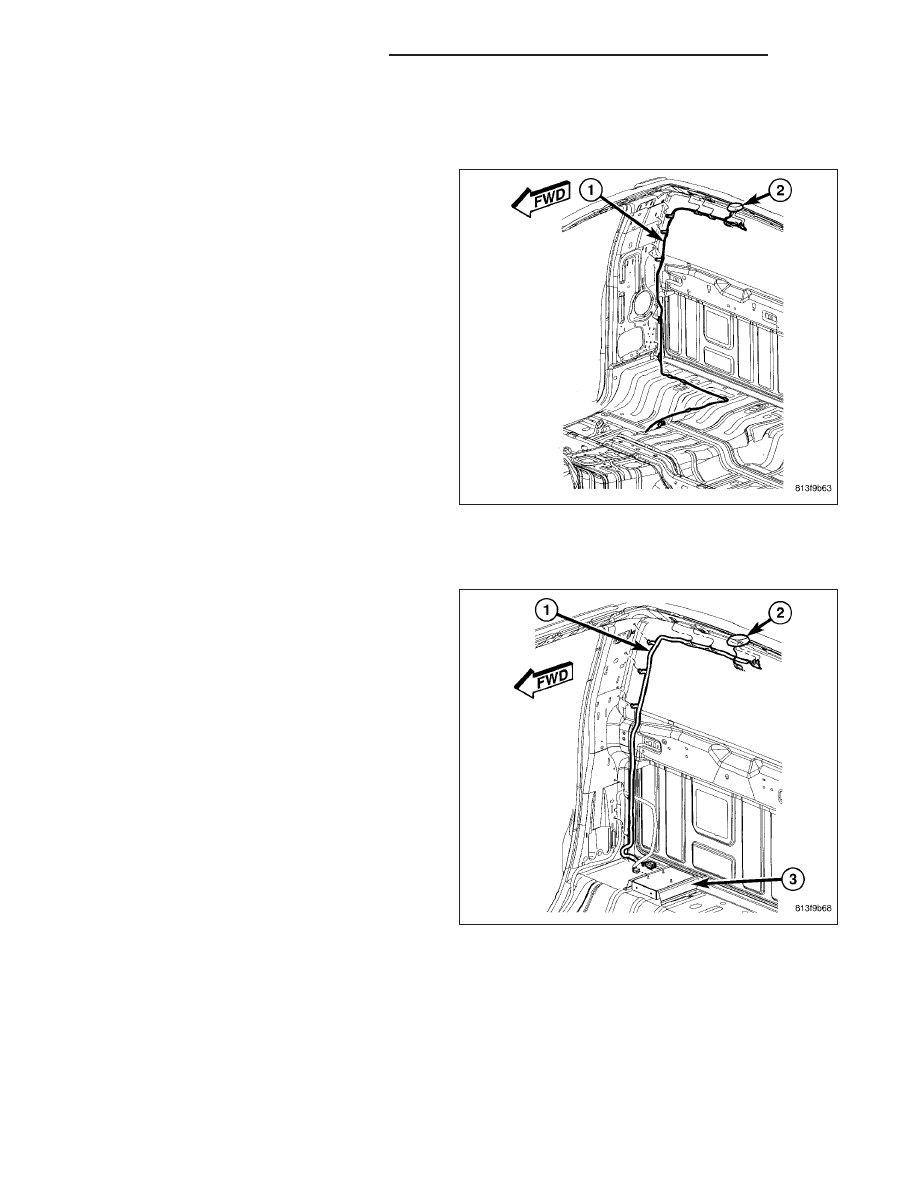

1. Connect each end of the cable (1).

2. Place carpet into position.

3. Install the B-pillar lower trim panel (Refer to 23 -

BODY/INTERIOR/B-PILLAR

LOWER

TRIM

-

INSTALLATION).

4. Install the B-pillar upper trim panel Remove the

C-pillar upper trim panel.

5. Install the headliner (Refer to 23 - BODY/INTERI-

OR/HEADLINER - INSTALLATION).

6. Connect the battery negative cable.

QUAD CAB

1. Connect each end of the cable (1).

2. Place carpet into position.

3. Install the C-pillar lower trim panel (Refer to 23 -

BODY/INTERIOR/C-PILLAR TRIM

-

INSTALLA-

TION).

4. Install the C-pillar upper trim panel (Refer to 23 -

BODY/INTERIOR/C-PILLAR TRIM

-

INSTALLA-

TION).

5. Install the headliner (Refer to 23 - BODY/INTERI-

OR/HEADLINER - INSTALLATION).

6. Connect the battery negative cable.

8A - 66

AUDIO - SERVICE INFORMATION

DR/DH

RADIO

DESCRIPTION

Available radio receivers for this vehicle include:

•

AM/FM/cassette with CD changer control feature (RBB sales code)

•

AM/FM/cassette/CD/ with CD changer control feature (RAZ sales code)

•

AM/FM/CD with CD changer control feature (RBK sales code)

•

AM/FM/cassette/CD with CD changer control (RBY sales code)

•

AM/FM/multiple CD (RBQ sales code)

•

AM/FM/CD with GPS navigation (RB4 sales code)

•

AM/FM/cassette/CD (RBY sales code) - export only

All factory-installed radio receivers can communicate on the Programmable Communications Interface (PCI) data
bus network. All factory-installed receivers include an electronic digital clock function.

OPERATION

The radio receiver operates on ignition switched battery current that is available only when the ignition switch is in
the On or Accessory positions. The electronic digital clock function of the radio operates on fused battery current
supplied through the IOD fuse, regardless of the ignition switch position.

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove center instrument panel bezel (Refer to 23

-

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL CENTER BEZEL - REMOVAL).

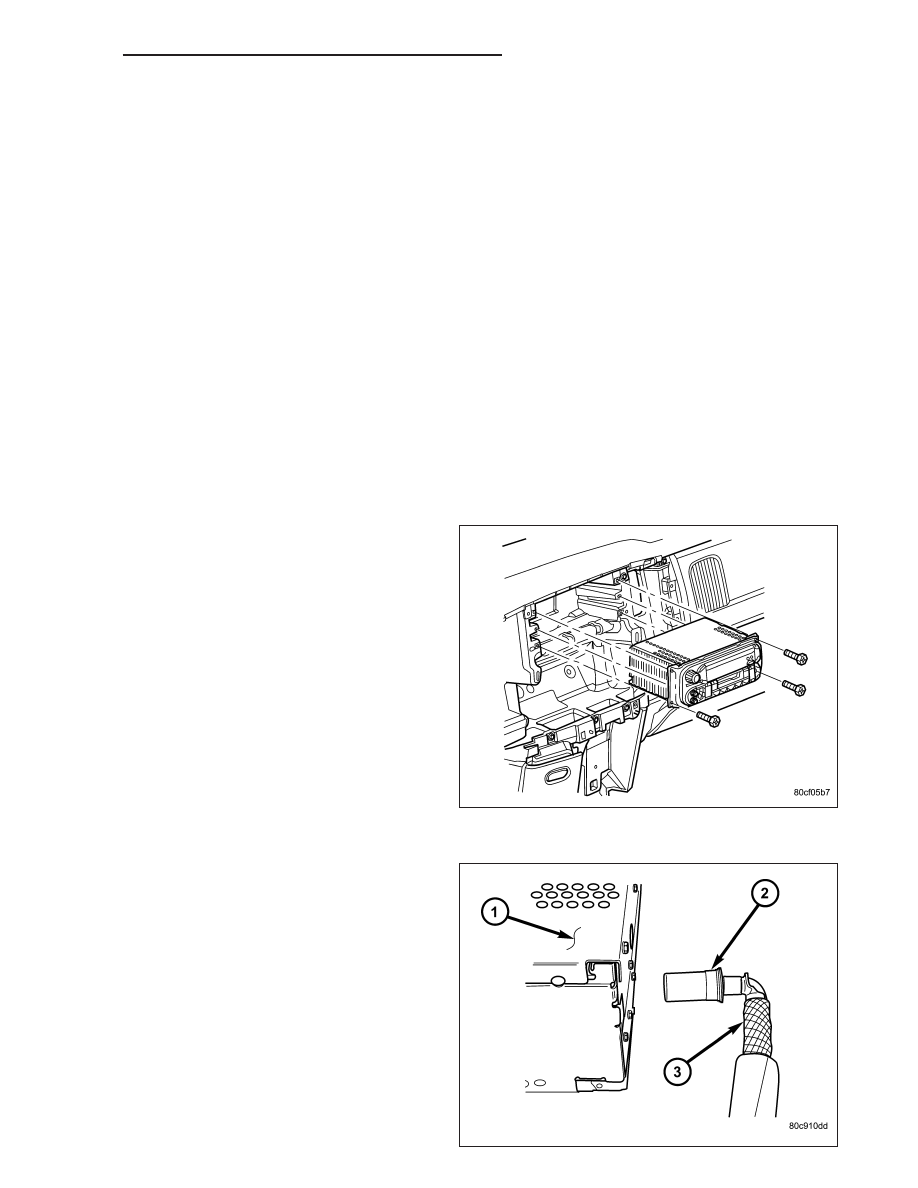

3. Remove radio mounting fasteners.

CAUTION: Pulling the antenna cable straight out
of the radio without pulling on the locking antenna
connector could damage the cable or radio.

DR/DH

AUDIO - SERVICE INFORMATION

8A - 67

4. Disconnect the antenna cable by pulling the locking antenna connector (2) away from the radio.

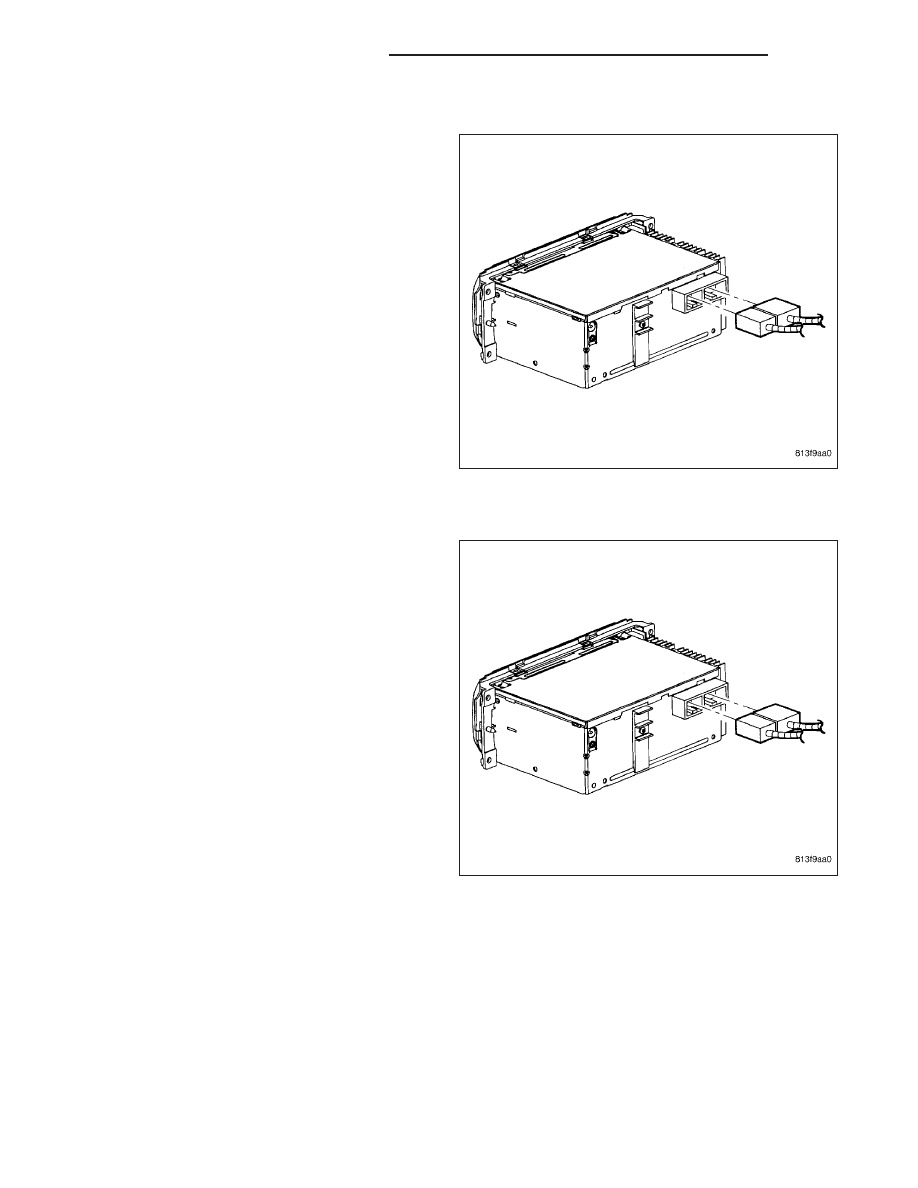

5. Disconnect electrical harness connector.

INSTALLATION

1. Connect electrical harness connector to radio.

8A - 68

AUDIO - SERVICE INFORMATION

DR/DH

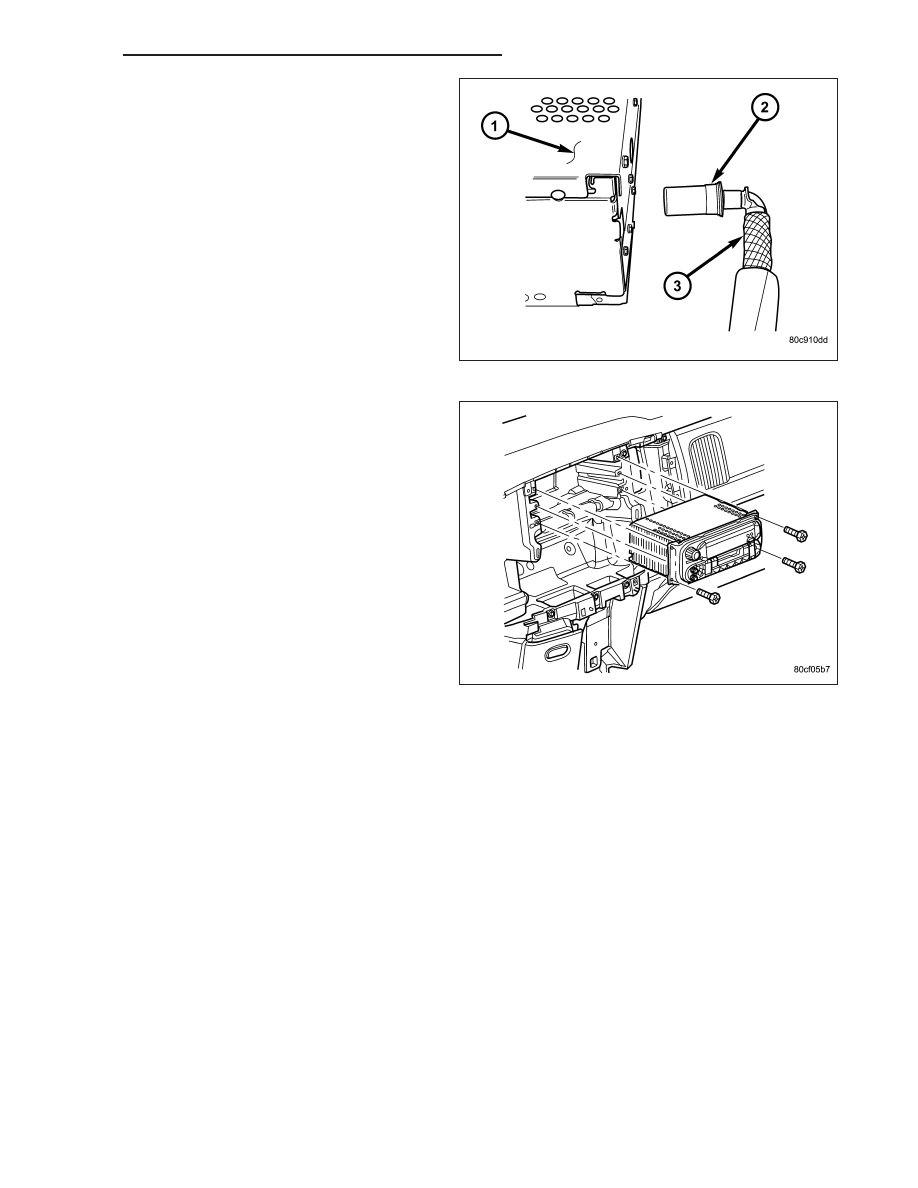

2. Install antenna cable (3) to radio (1).

3. Position radio to instrument panel.

4. Install and tighten mounting fasteners.

5. Install instrument panel center bezel (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL CENTER BEZEL - INSTALLATION).

6. Connect battery negative cable.

DR/DH

AUDIO - SERVICE INFORMATION

8A - 69
