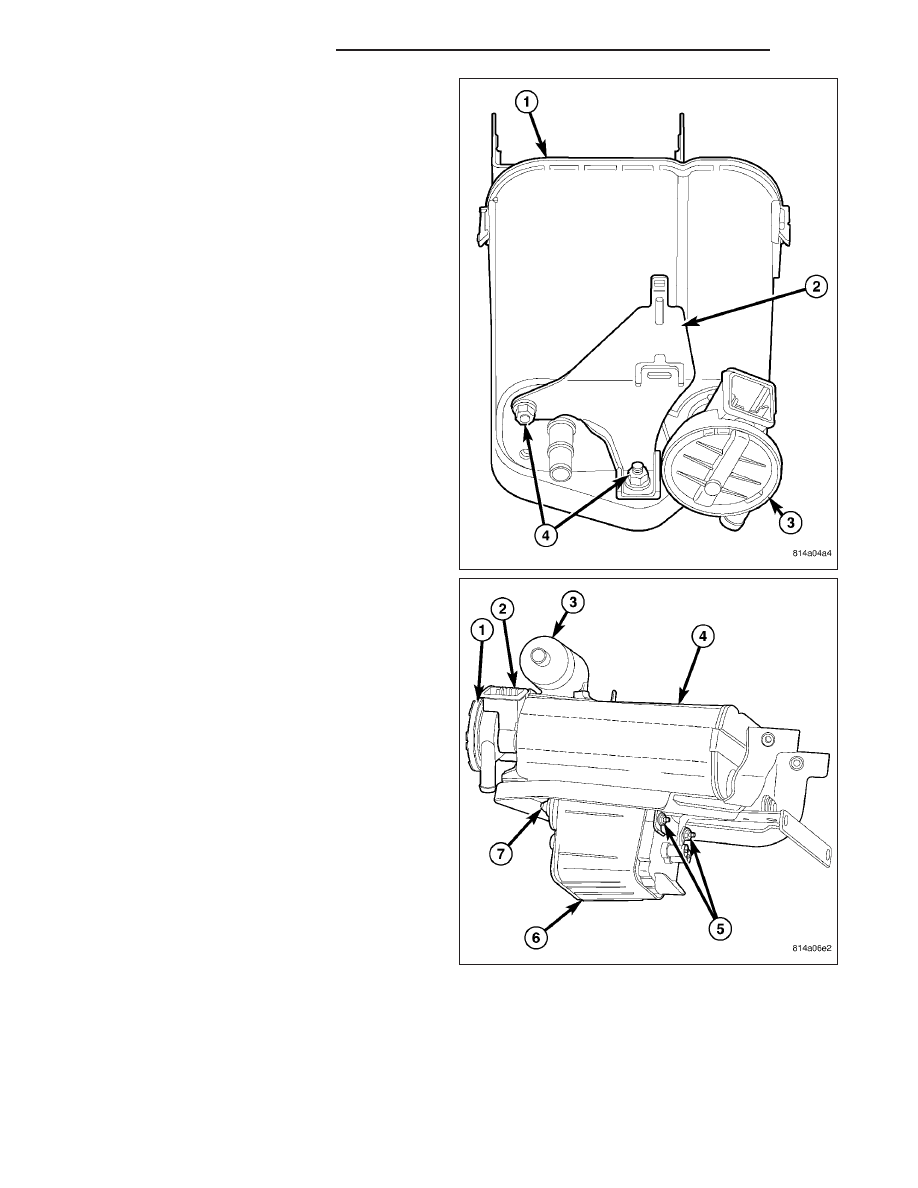

5. Remove nuts (4) and remove NVLD filter support

bracket (2). Remove upper canister.

6. Remove nuts (5) and remove lower canister (6).

Slip lower canister pins (7) from rubber grommets.

25 - 40

EVAPORATIVE EMISSIONS

DR/DH

INSTALLATION

DR/DH

EVAPORATIVE EMISSIONS

25 - 41

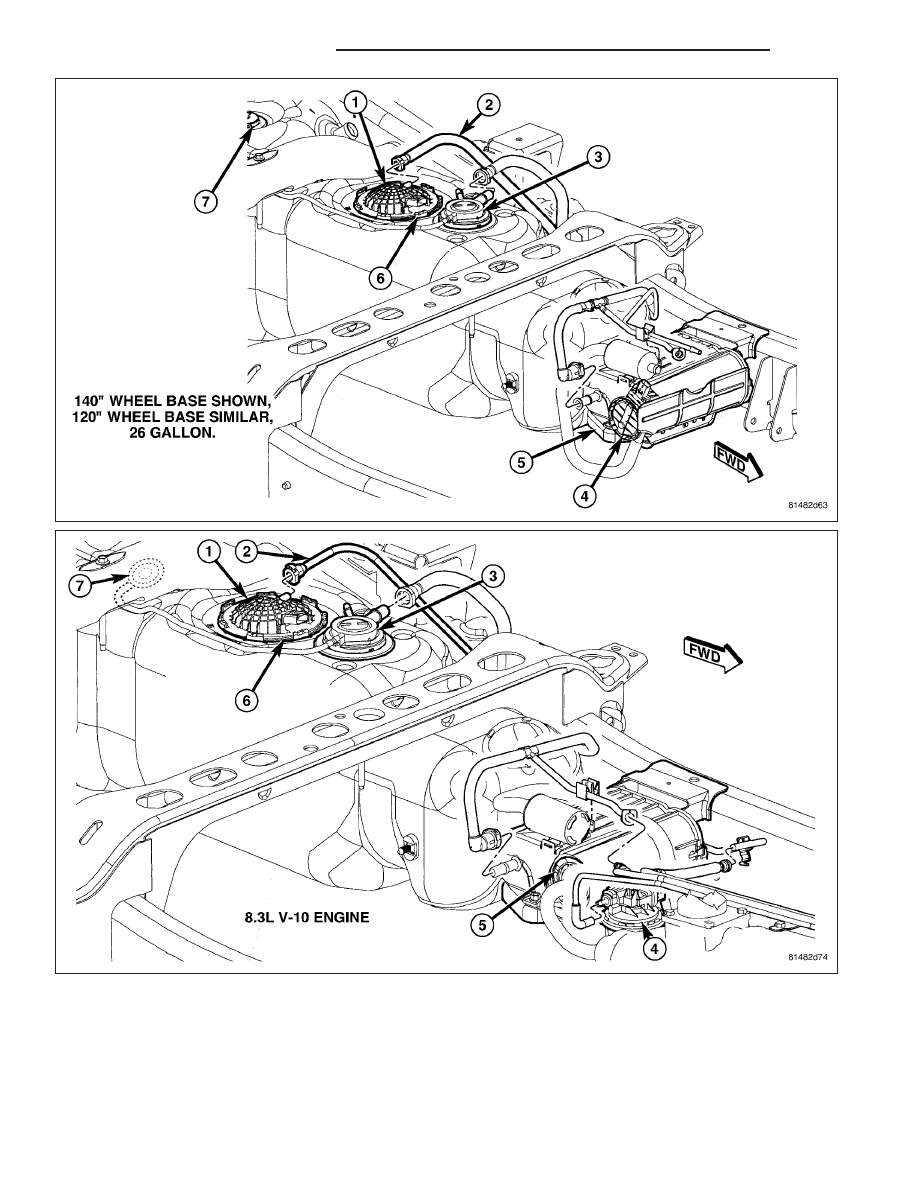

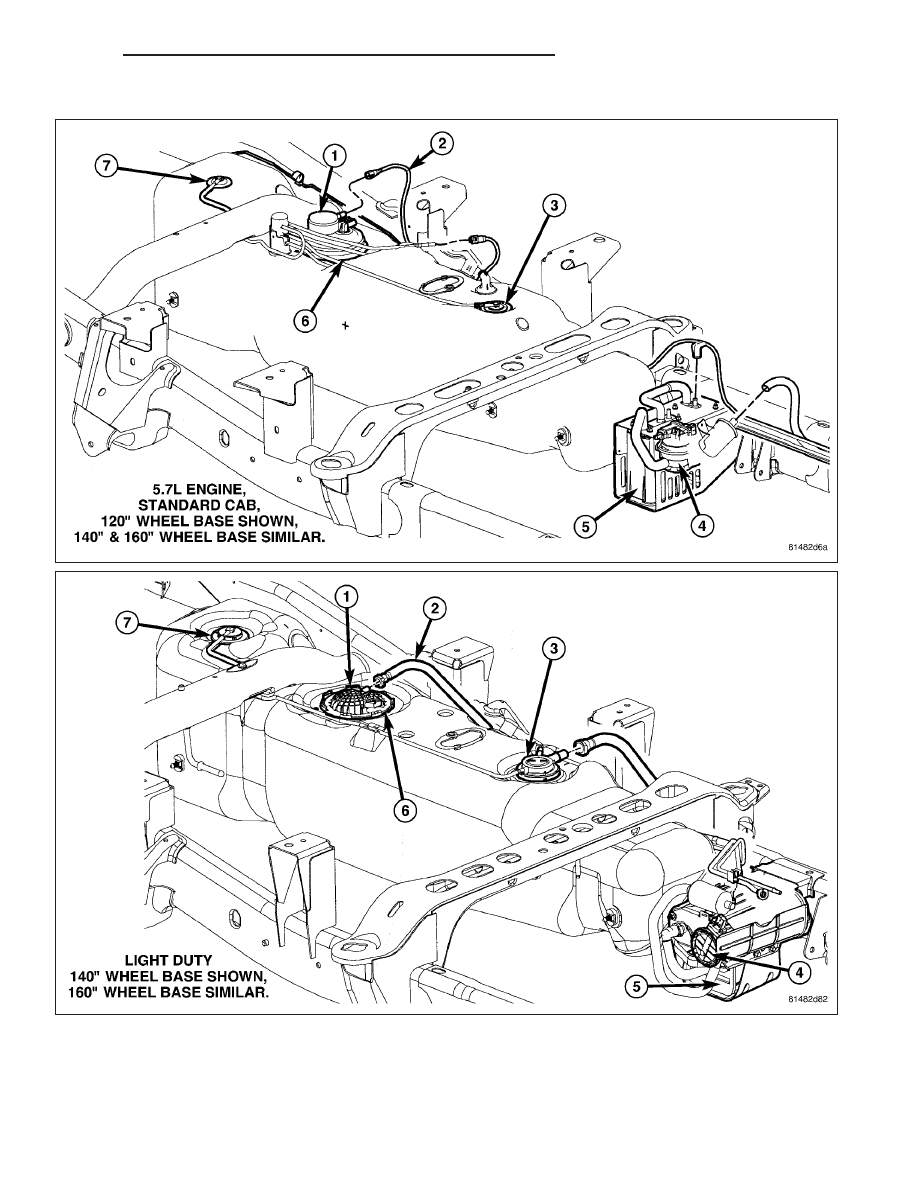

Two EVAP canisters are used. Depending on vehicle model and fuel tank size, the canisters may be mounted either
vertically or horizontally. These maintenance free, EVAP canisters (5) are located near the front of the fuel tank.

25 - 42

EVAPORATIVE EMISSIONS

DR/DH

Type 1 Canisters

Use the following procedure for vertically mounted canisters.

1. Place each canister (5) and (6) into upper support bracket and install nuts. Refer to Torque Specifications.

2. Install lower support bracket (4). Refer to Torque Specifications.

3. Carefully install vapor/vacuum lines. The vapor/vacuum lines and hoses must be firmly connected. Also

check the vapor/vacuum lines at the NVLD Pump, LDP, LDP filter and EVAP canister purge solenoid for
damage or leaks. If a leak is present, a Diagnostic Trouble Code (DTC) may be set.

4. If necessary, install skid plate(s).

Type 2 Canisters

Use the following procedure for horizontally mounted canisters.

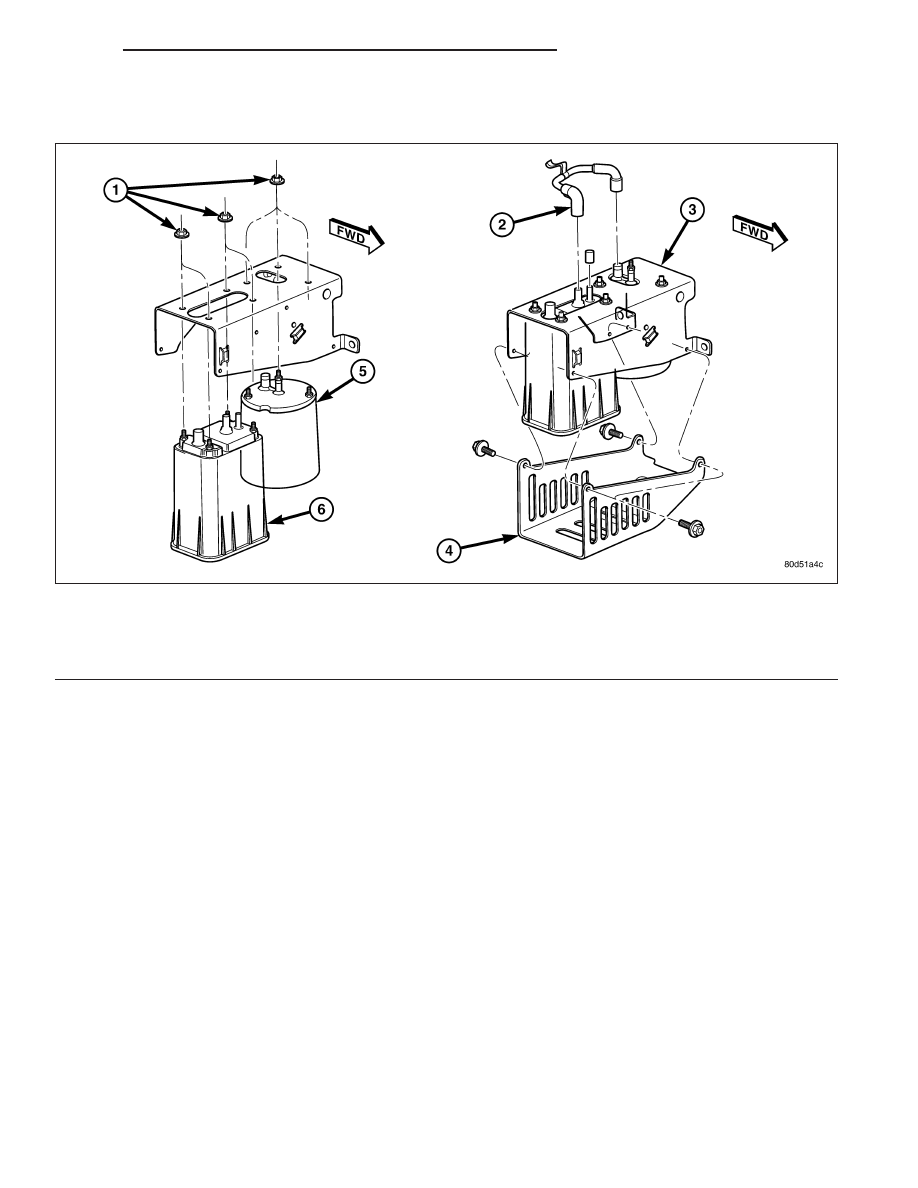

1 - CANISTER MOUNTING NUTS
2 - CONNECTING HOSE
3 - UPPER SUPPORT BRACKET
4 - LOWER SUPPORT BRACKET
5 - OUTER CANISTER
6 - INNER CANISTER

DR/DH

EVAPORATIVE EMISSIONS

25 - 43
