*BLOWER MOTOR INOPERATIVE (EXCEPT SRT10) (CONTINUED)

9.

CHECK THE (C7) BLOWER MOTOR FEED CIRCUIT FOR AN OPEN

NOTE: The test light must illuminate brightly. Compare the bright-
ness to that of a direct connection to the battery.

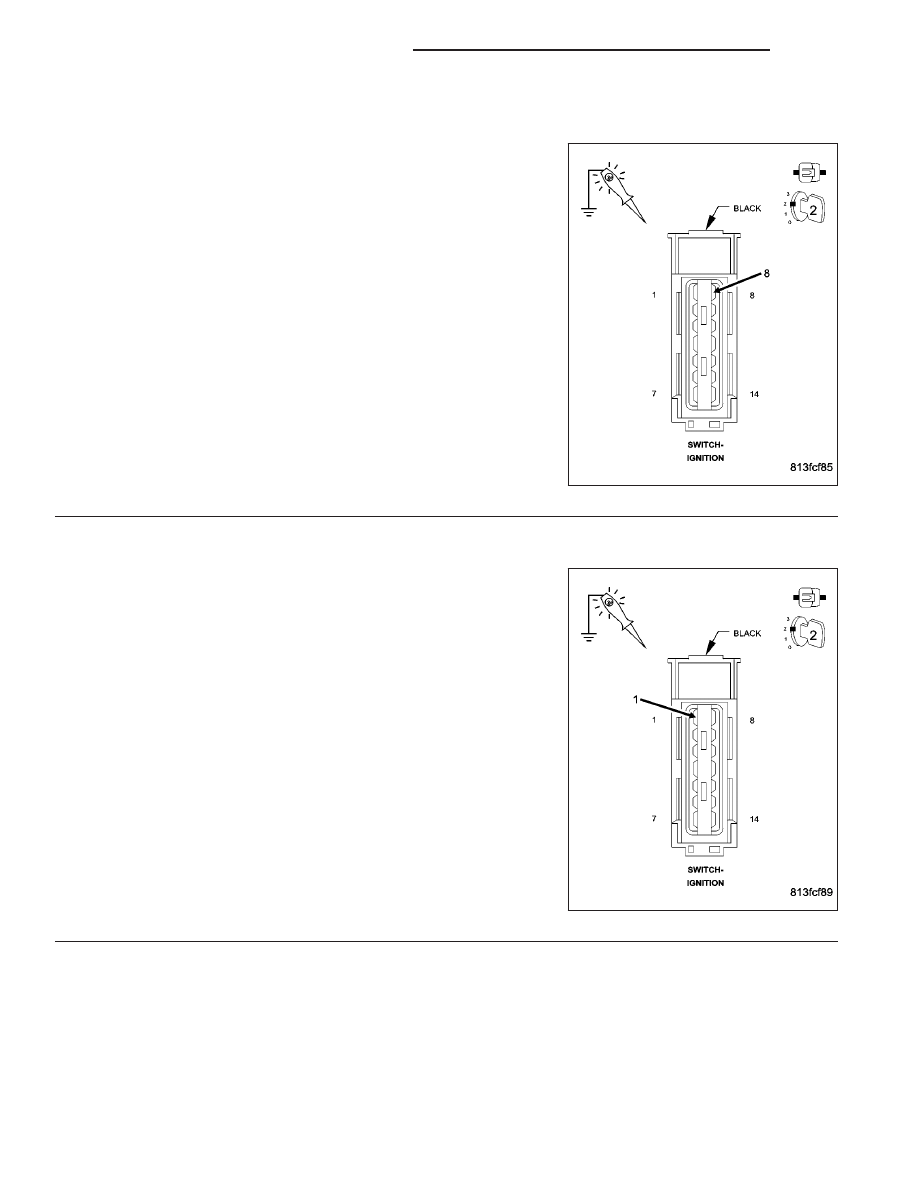

Using a 12-volt test light connected to ground, back probe the (C7)
Blower Motor Feed circuit in the Ignition Switch harness connector.

Does the test light illuminate brightly?

Yes

>> Repair the (C7) Blower Motor Feed circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 10

10.

CHECK THE (A970) FUSED B(+) CIRCUIT FOR AN OPEN

NOTE: The test light must illuminate brightly. Compare the bright-
ness to that of a direct connection to the battery.
Using a 12-volt test light connected to ground, back probe the (A970)
Fused B(+) circuit in the Ignition Switch harness connector.

Does the test light illuminate brightly?

Yes

>> Replace the Ignition Switch in accordance with the Service

Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Repair the (A970) Fused B(+) circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT

CONTROL

MODULE

-

DIAGNOSIS

AND

TESTING).

24 - 168

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

*BLOWER MOTOR INOPERATIVE (SRT10)

DR/DH

HVAC - ELECTRICAL DIAGNOSTICS

24 - 169

*BLOWER MOTOR INOPERATIVE (SRT10) (CONTINUED)

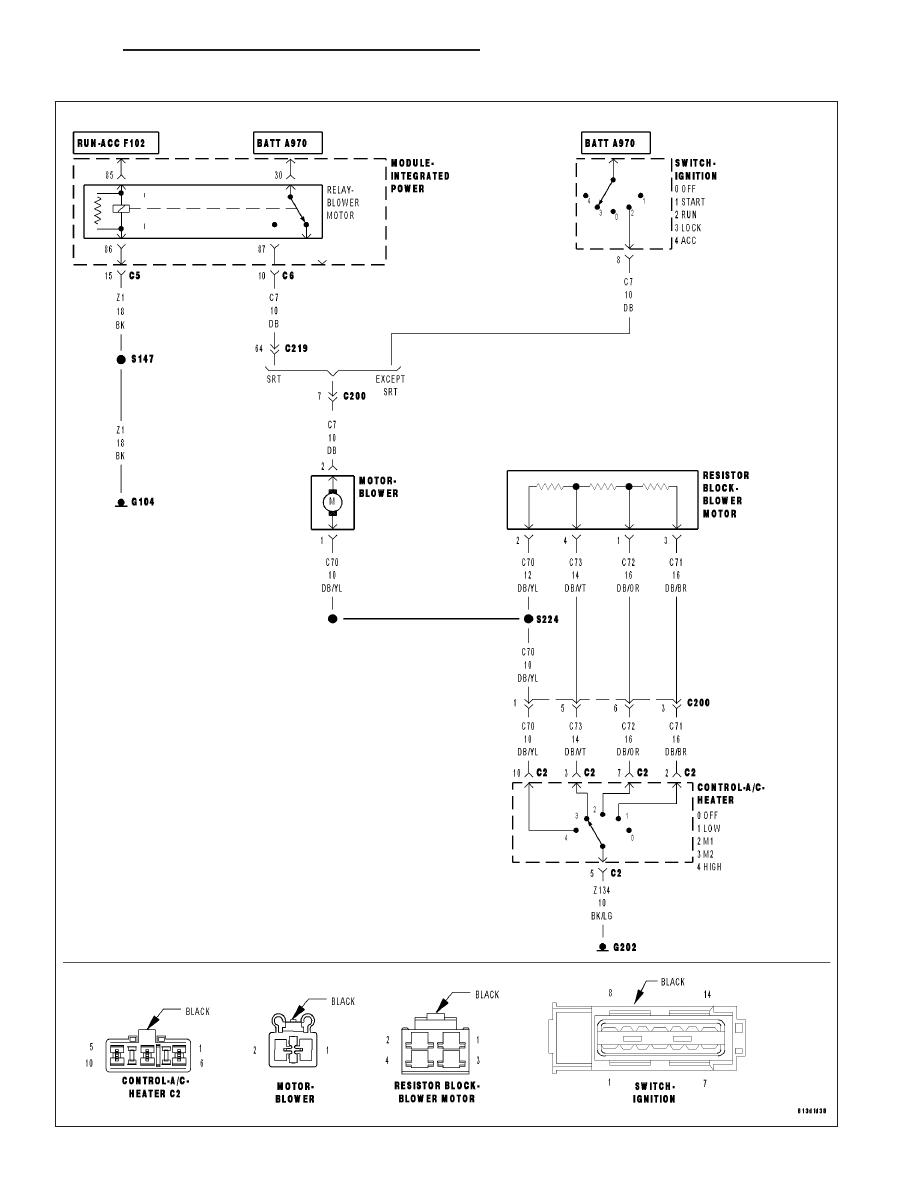

For the Manual Temperature Control circuit diagrams (Refer to 24 - HEATING & AIR CONDITIONING - SCHEMAT-
ICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Possible Causes

FAULTS PRESENT IN THE FRONT CONTROL MODULE (FCM)

(C7) BLOWER MOTOR FEED CIRCUIT SHORTED TO (Z1) GROUND CIRCUIT

(A970) FUSED B(+) CIRCUIT SHORTED TO (Z1) GROUND
CIRCUIT

(C7) BLOWER MOTOR FEED CIRCUIT SHORTED TO GROUND

(A970) FUSED B(+) CIRCUIT SHORTED TO GROUND

(Z1) GROUND CIRCUIT OPEN

(A970) FUSED B(+) CIRCUIT OPEN

(F102) FUSED IGNITION SWITCH OUTPUT (RUN) CIRCUIT OPEN

(C7) BLOWER MOTOR FEED CIRCUIT OPEN

(C70) BLOWER MOTOR HIGH DRIVER CIRCUIT OPEN

(Z134) GROUND CIRCUIT OPEN

IPM FUSE #4 OPEN

BLOWER MOTOR RELAY

BLOWER MOTOR

A/C HEATER CONTROL

Diagnostic Test

1.

CHECK FOR ACTIVE DTCs IN THE FRONT CONTROL MODULE (FCM)

Turn the ignition on.

With the DRBIII

T

, read active Front Control Module DTCs.

Does the DRBIII

T

display any active DTCs?

Yes

>> Diagnose and repair the DTC(s). Refer to the Table of Contents in the related category for the diag-

nostic test procedure(s).

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Go To 2

24 - 170

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

*BLOWER MOTOR INOPERATIVE (SRT10) (CONTINUED)

2.

CHECK THE FUSE

Turn the ignition off.

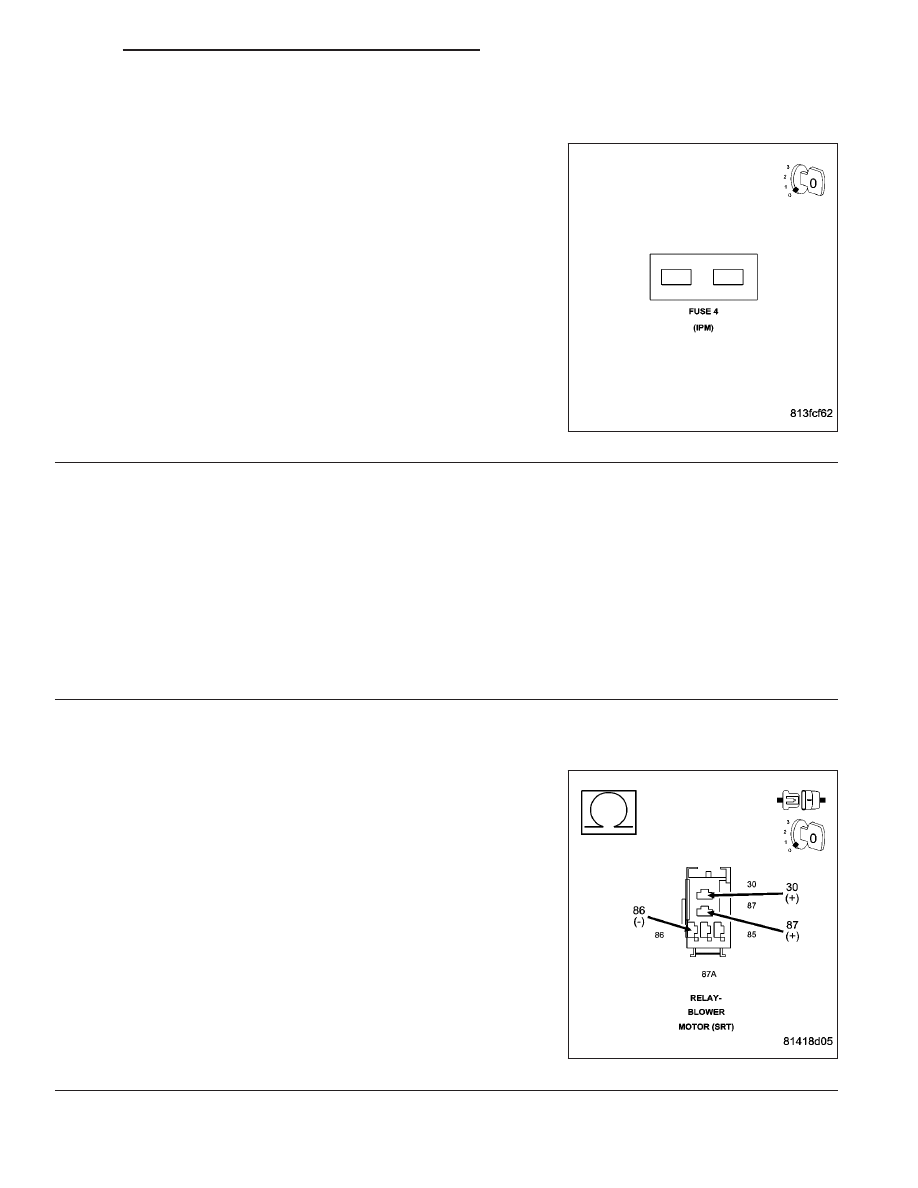

Remove and inspect IPM Fuse #4.

Is the fuse open?

Yes

>> Replace IPM Fuse #4 and Go To 3.

No

>> Reinstall IPM Fuse #4 and Go To 7.

3.

CHECK BLOWER MOTOR OPERATION

Turn the ignition on.

Turn the blower on and operate it in all speeds and modes.

Does the blower motor operate properly without blowing the fuse?

Yes

>> Check the (C7) Blower Motor Feed circuit and the (A970) Fused B(+) circuit for an intermittent short to

ground. Repair as necessary.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Go To 4

4.

CHECK THE (C7) BLOWER MOTOR FEED CIRCUIT & THE (A970) FUSED B(+) CIRCUIT FOR A SHORT
TO THE (Z1) GROUND CIRCUIT

Turn the ignition off.

Remove the Blower Motor Relay from the IPM.

Measure the resistance between the (Z1) Ground circuit and the (C7)
Blower Motor Feed circuit in the Blower Motor Relay connector.

Measure the resistance between the (Z1) Ground circuit and the
(A970) Fused B(+) in the Blower Motor Relay connector.

Is the resistance below 10K ohms on either circuit?

Yes

>> Repair all circuits with a resistance below 10k ohms for a

short to the (Z1) Ground circuit and replace the fuse.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 5
