MODE 2 CALIBRATION FAULT (CONTINUED)

6.

CHECK FOR A BROKEN MODE DOOR ACTUATOR 2

Remove the Mode Door Actuator 2 from the A/C Heater Housing Assembly.

Disconnect the Mode Door Actuator 2 harness connector.

By hand, attempt to rotate the actuator in both directions.

Does the actuator turn in either direction?

Yes

>> Replace the Mode Door Actuator 2 in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Go To 7

7.

CHECK FOR MISSING & BROKEN ACTUATOR LINKAGE & THE DOOR FOR BINDING & A LOSS OF
RANGE

Inspect the A/C Heater Housing Assembly for missing and broken actuator linkage.

Inspect the linkage and the actuator for broken and missing teeth.

Check the door for binding and a loss of full range.

Are there any physical or mechanical problems with the door, actuator, linkage, or housing?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

24 - 80

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

MODE 2 CIRCUIT SHORTED TO GROUND

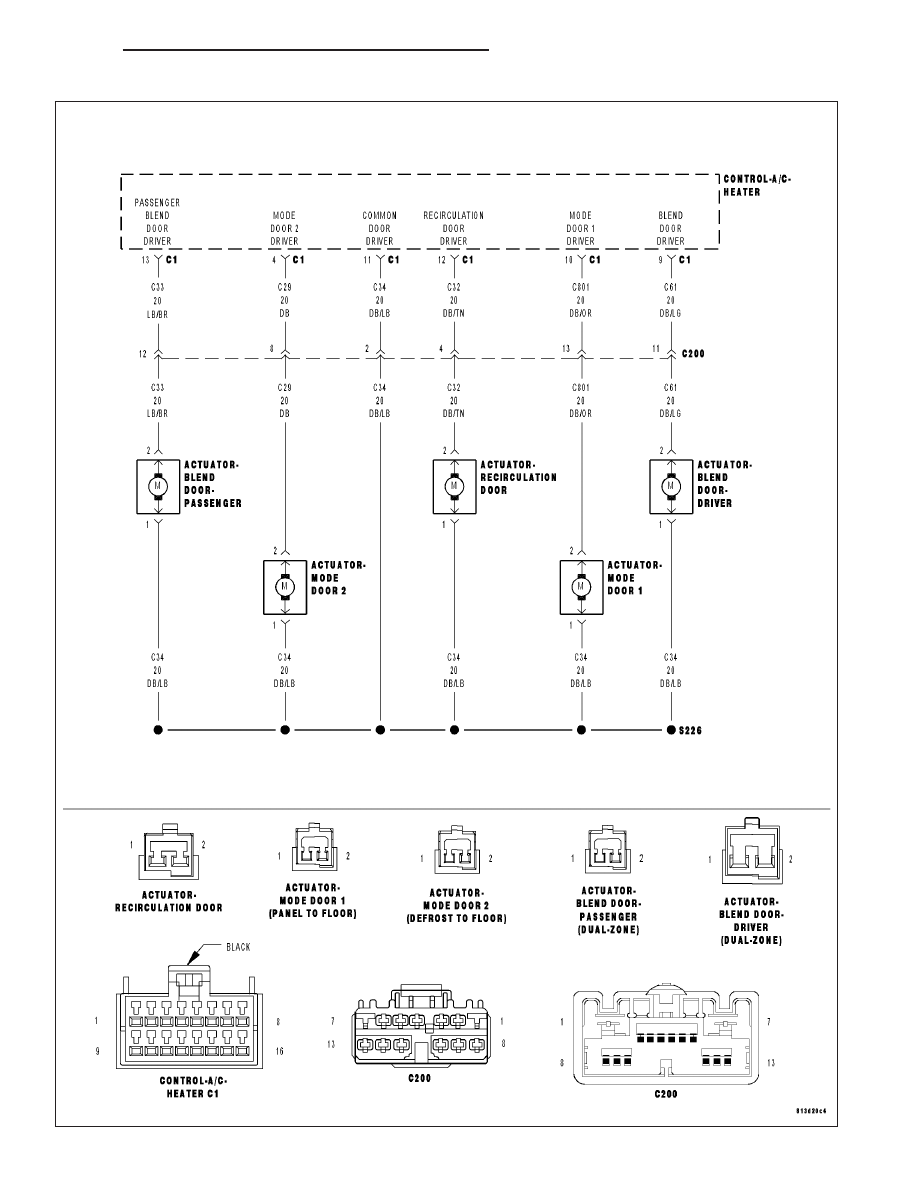

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator Circuit Test is executed.

•

Set Condition:
If the A/C Heater Control detects a short to ground on the (C29) Mode Door 2 Driver circuit.

Possible Causes

DOOR DRIVER CIRCUIT(S) SHORTED TO GROUND

DOOR DRIVER CIRCUITS SHORTED TOGETHER

DOOR ACTUATOR(S)

A/C HEATER CONTROL

For Single-Zone HVAC systems, refer to *ACTUATOR CIRCUIT TEST DIAGNOSTICS (SINGLE-ZONE) in this
Section for the diagnostic test procedure. For Dual-Zone HVAC systems, refer to *ACTUATOR CIRCUIT TEST
DIAGNOSTICS (DUAL-ZONE) in this Section for the diagnostic test procedure.

DR/DH

HVAC - ELECTRICAL DIAGNOSTICS

24 - 81

MODE 2 CIRCUIT SHORTED TO IGN OR BATT

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator Circuit Test is executed.

•

Set Condition:
If the A/C Heater Control detects a short to voltage on the (C29) Mode Door 2 Driver circuit.

Possible Causes

DOOR DRIVER CIRCUIT(S) SHORTED TO VOLTAGE

DOOR DRIVER CIRCUITS SHORTED TOGETHER

DOOR ACTUATOR(S)

A/C HEATER CONTROL

For Single-Zone HVAC systems, refer to *ACTUATOR CIRCUIT TEST DIAGNOSTICS (SINGLE-ZONE) in this
Section for the diagnostic test procedure. For Dual-Zone HVAC systems, refer to *ACTUATOR CIRCUIT TEST
DIAGNOSTICS (DUAL-ZONE) in this Section for the diagnostic test procedure.

24 - 82

HVAC - ELECTRICAL DIAGNOSTICS

DR/DH

MODE 2 OVERCURRENT (DUAL-ZONE)

DR/DH

HVAC - ELECTRICAL DIAGNOSTICS

24 - 83
