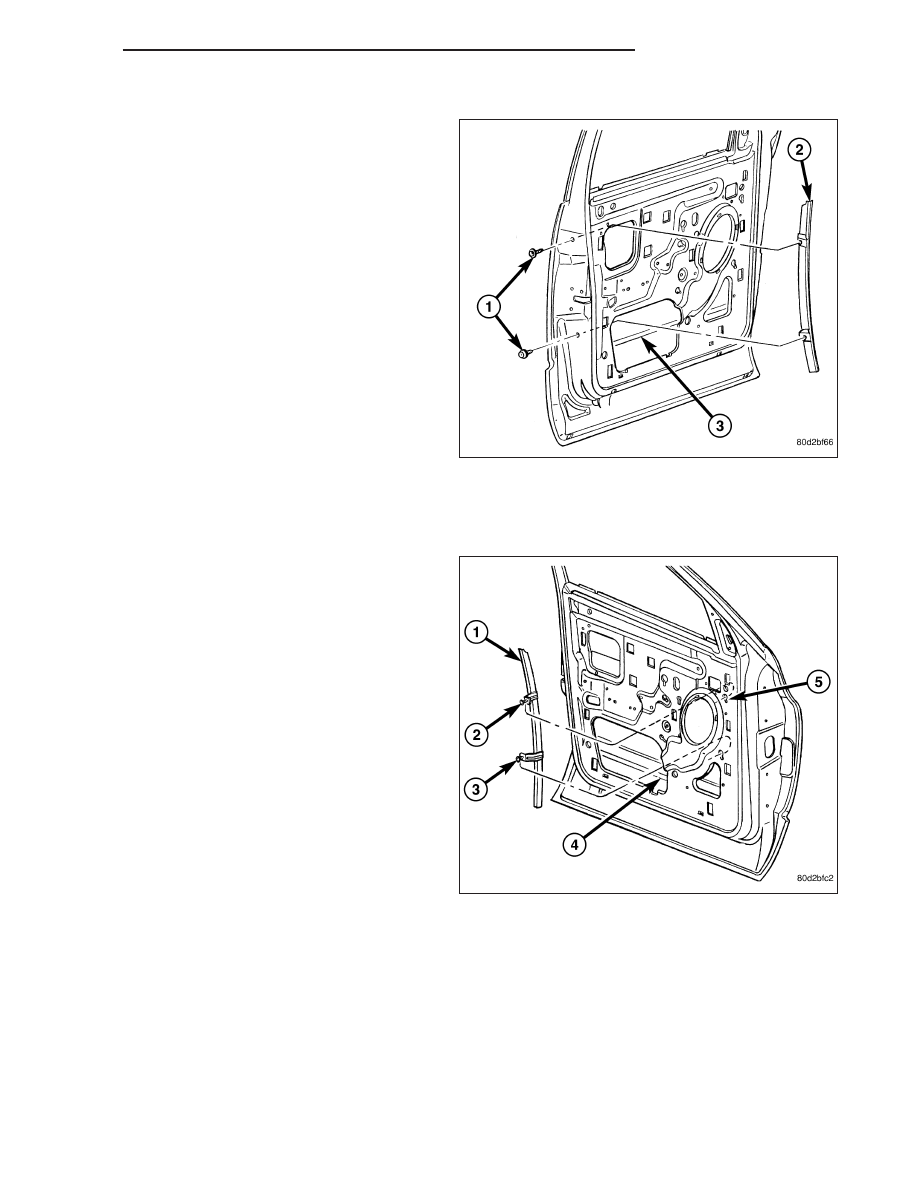

GLASS RUN CHANNEL

REMOVAL

FRONT-ALL MODELS

1. Raise the window glass to the full up position and

remove the window regulator (Refer to 23 - BODY/
DOOR

-

FRONT/WINDOW

REGULATOR

-

REMOVAL).

2. Loosen the two bolts (2 and 3) that secure the front

glass run channel (1) to the door (5).

3. Slide the front glass run channel upward and dis-

engage it from the door.

4. Remove the front glass run channel from the door

through the door panel opening (4).

5. If required, remove the weatherstrip from the front

glass run channel.

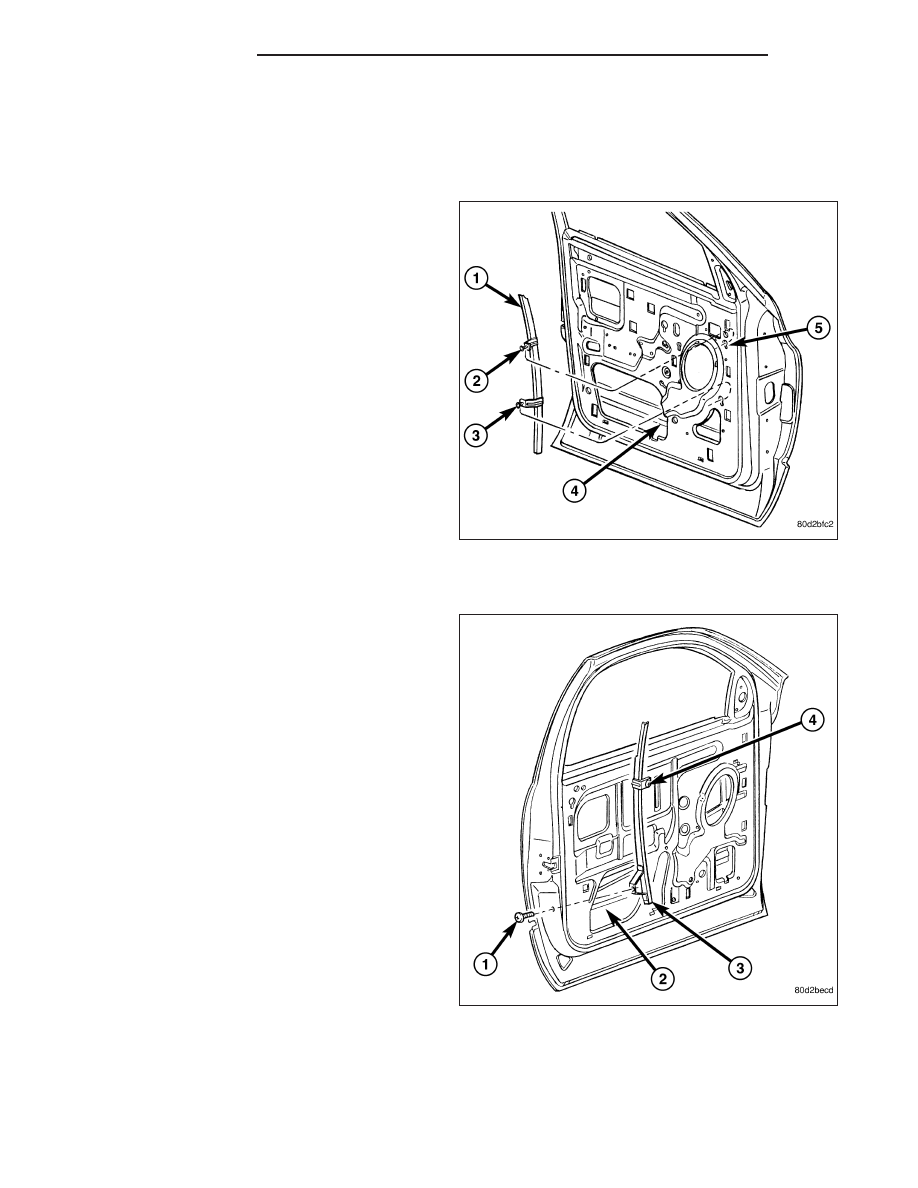

REAR-QUAD CAB

1. Raise the window glass to the full up position and

remove the window regulator (Refer to 23 - BODY/
DOOR

-

FRONT/WINDOW

REGULATOR

-

REMOVAL).

2. Remove the lower bolt (1) that secures the rear

glass run channel (3) to the door.

3. Loosen the upper bolt (4) that secures the rear

glass run channel to the door.

4. Slide the rear glass run channel upward and disen-

gage the upper screw from the door.

5. Remove the rear glass run channel from the door

through the door panel opening (2).

6. If required, remove the weatherstrip from the rear

glass run channel.

23 - 34

DOOR - FRONT

DR/DH

REAR-STANDARD CAB

1. Raise the window glass to the full up position and

remove the window regulator (Refer to 23 - BODY/
DOOR

-

FRONT/WINDOW

REGULATOR

-

REMOVAL).

2. Remove the two bolts (1) that secure the rear glass

run channel (2) to the door.

3. Remove the rear glass run channel from the door

through the door panel opening (3).

4. If required, remove the weatherstrip from the rear

glass run channel.

INSTALLATION

FRONT-ALL MODELS

1. If removed, install the weatherstrip onto the front

glass run channel (1).

2. Position the front glass run channel into the door

(5) through the door panel opening (4).

3. Engage the two bolts (2 and 3) that secure the

front glass run channel to the door. Tighten the
bolts to 10 N·m (89 in. lbs.).

4. Install the window regulator and verify correct win-

dow operation (Refer to 23 - BODY/DOOR -
FRONT/WINDOW REGULATOR - INSTALLATION).

DR/DH

DOOR - FRONT

23 - 35

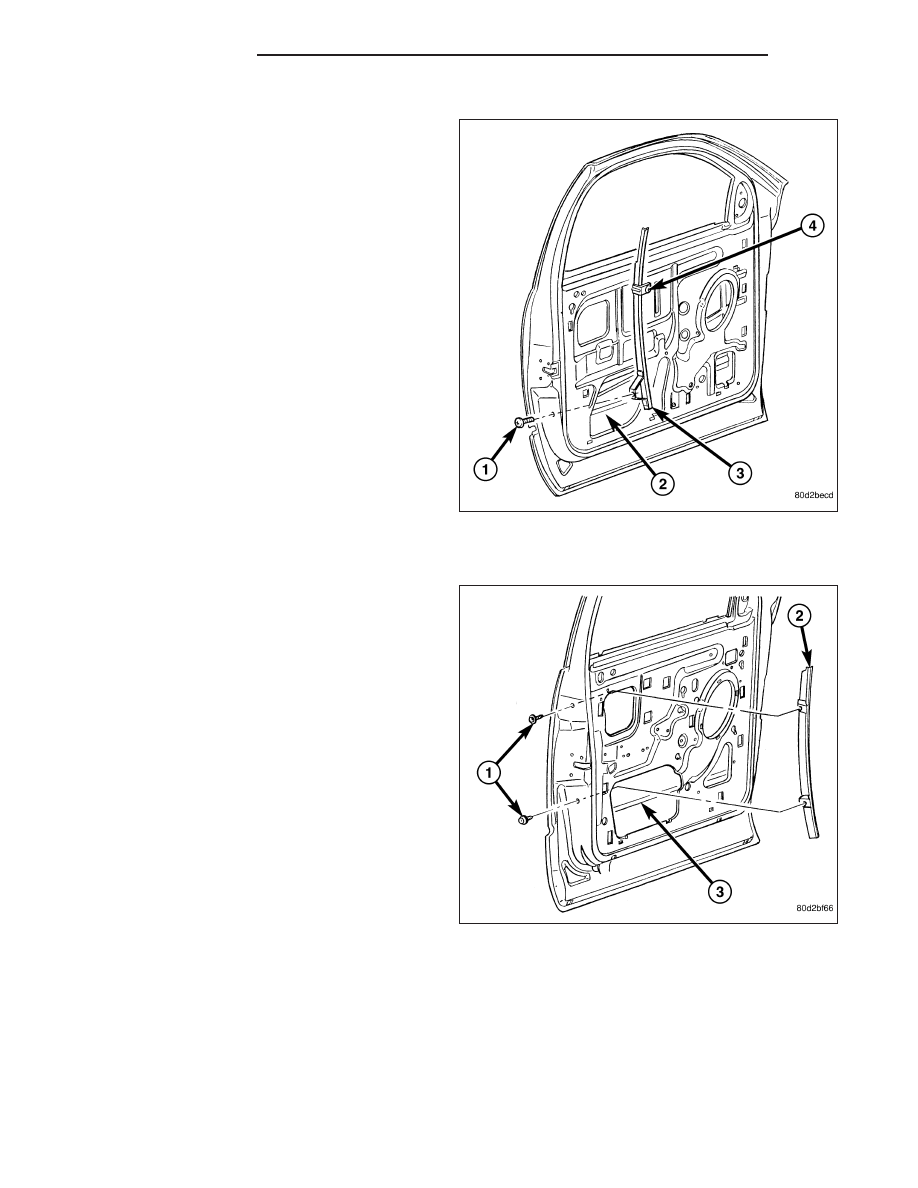

REAR-QUAD CAB

1. If removed, install the weatherstrip onto the rear

glass run channel (3).

2. Position the rear glass run channel into the door

through the door panel opening (2).

3. Engage the upper bolt (4) that secures the rear

glass run channel to the door.

4. Install the lower bolt (1) that secures the rear glass

run channel to the door. Tighten both the upper
and lower bolts to 10 N·m (89 in. lbs.).

5. Install the window regulator and verify correct win-

dow operation (Refer to 23 - BODY/DOOR -
FRONT/WINDOW REGULATOR - INSTALLATION).

REAR-STANDARD CAB

1. If removed, install the weatherstrip onto the rear

glass run channel (2).

2. Position the rear glass run channel into the door

through the door panel opening (3).

3. Install the two bolts (1) that secure the rear glass

run channel to the door. Tighten the bolts to 10
N·m (89 in. lbs.).

4. Install the window regulator and verify correct win-

dow operation (Refer to 23 - BODY/DOOR -
FRONT/WINDOW REGULATOR - INSTALLATION).

23 - 36

DOOR - FRONT

DR/DH

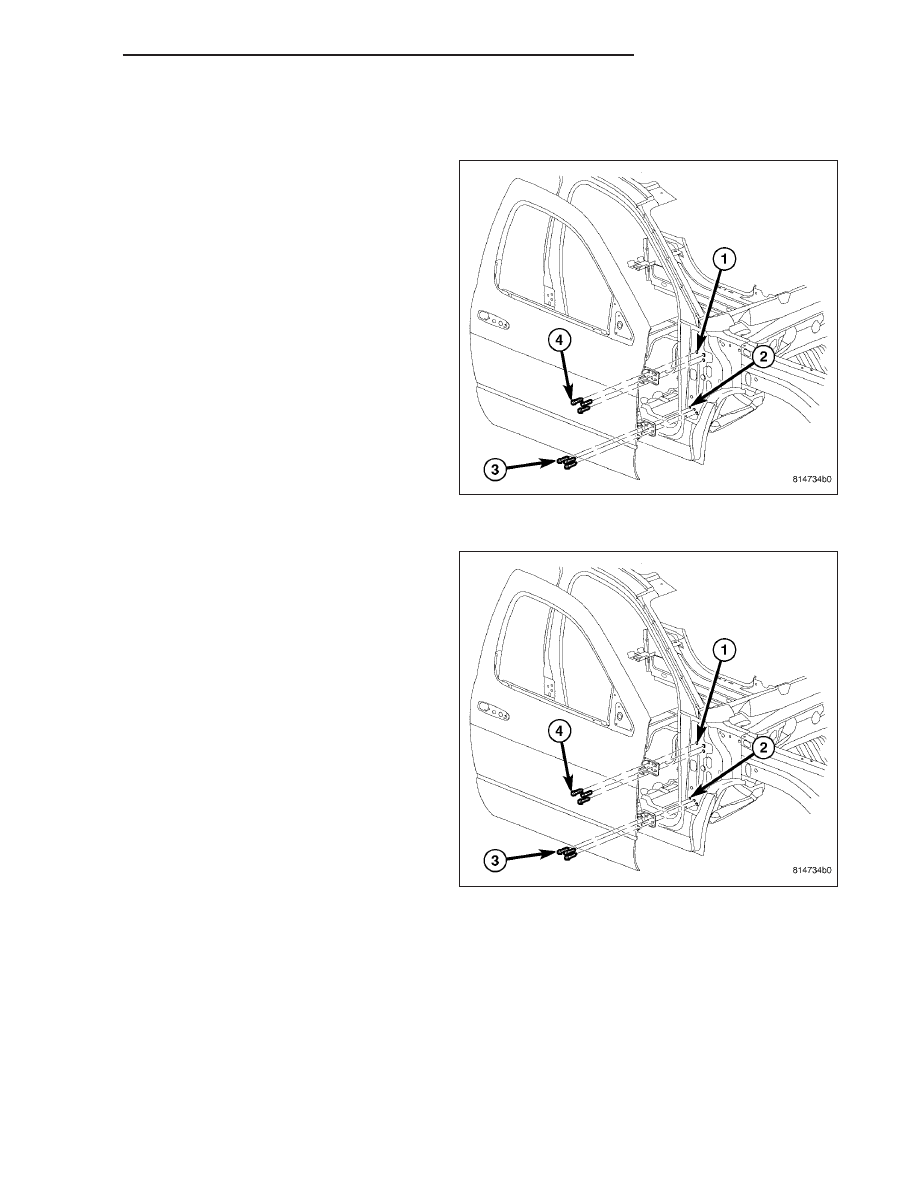

HINGE

REMOVAL

1. Remove the door. (Refer to 23 - BODY/DOOR -

FRONT/DOOR - REMOVAL)

2. Using a grease pencil or equivalent, mark the

hinge location and remove the bolts (3) and (4).

INSTALLATION

NOTE: A suitable body sealant should be used
when removing or moving the hinges.

1. Install the hinges and bolts.

2. Tighten the upper hinge bolt (1) to hinge pillar to 28

N·m (21 ft. lbs.).

3. Tighten the lower hinge bolt (2) to hinge pillar to 28

N·m (21 ft. lbs.).

4. Tighten the remaining hinge to hinge pillar bolts (3)

and (4) to 28 N·m (21 ft. lbs.).

5. Install the door. (Refer to 23 - BODY/DOOR -

FRONT/DOOR - INSTALLATION)

DR/DH

DOOR - FRONT

23 - 37
